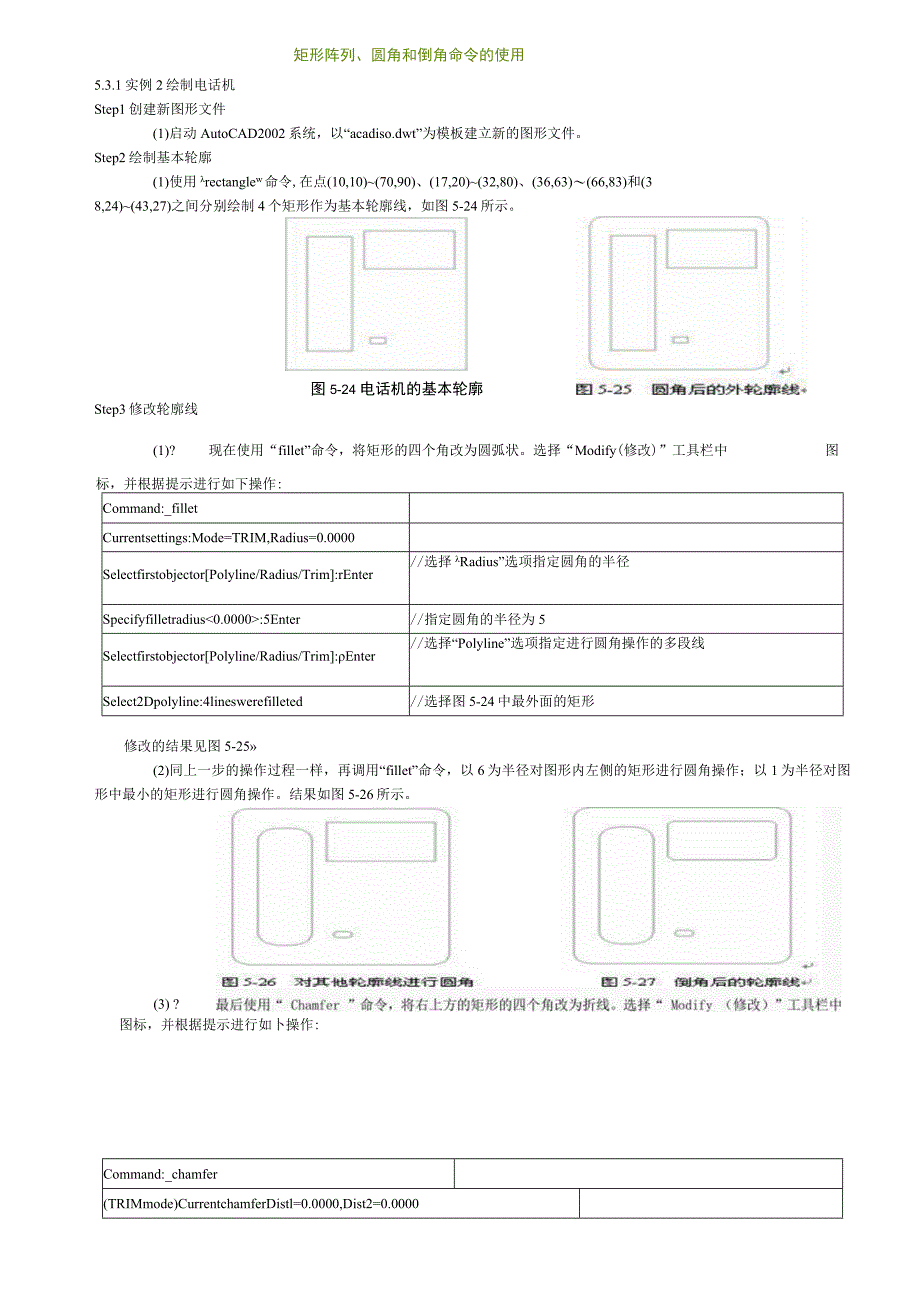

1、矩形阵列、圆角和倒角命令的使用5.3.1实例2绘制电话机Step1创建新图形文件(1)启动AutoCAD2002系统，以“acadiso.dwt”为模板建立新的图形文件。Step2绘制基本轮廓(1)使用rectanglew命令,在点(10,10)(70,90)、(17,20)(32,80)、(36,63)(66,83)和(38,24)(43,27)之间分别绘制4个矩形作为基本轮廓线，如图5-24所示。图5-24 电话机的基本轮廓Step3修改轮廓线(1)?现在使用“fillet”命令，将矩形的四个角改为圆弧状。选择“Modify(修改)”工具栏中图标，并根据提示进行如下操作:Command:_
2、filletCurrentsettings:Mode=TRIM,Radius=0.0000SelectfirstobjectorPolyline/Radius/Trim:rEnter/选择Radius”选项指定圆角的半径Specifyfilletradius:5Enter/指定圆角的半径为5SelectfirstobjectorPolyline/Radius/Trim:Enter/选择“Polyline”选项指定进行圆角操作的多段线Select2Dpolyline:4lineswerefilleted/选择图5-24中最外面的矩形修改的结果见图5-25(2)同上一步的操作过程一样，再调用“fi

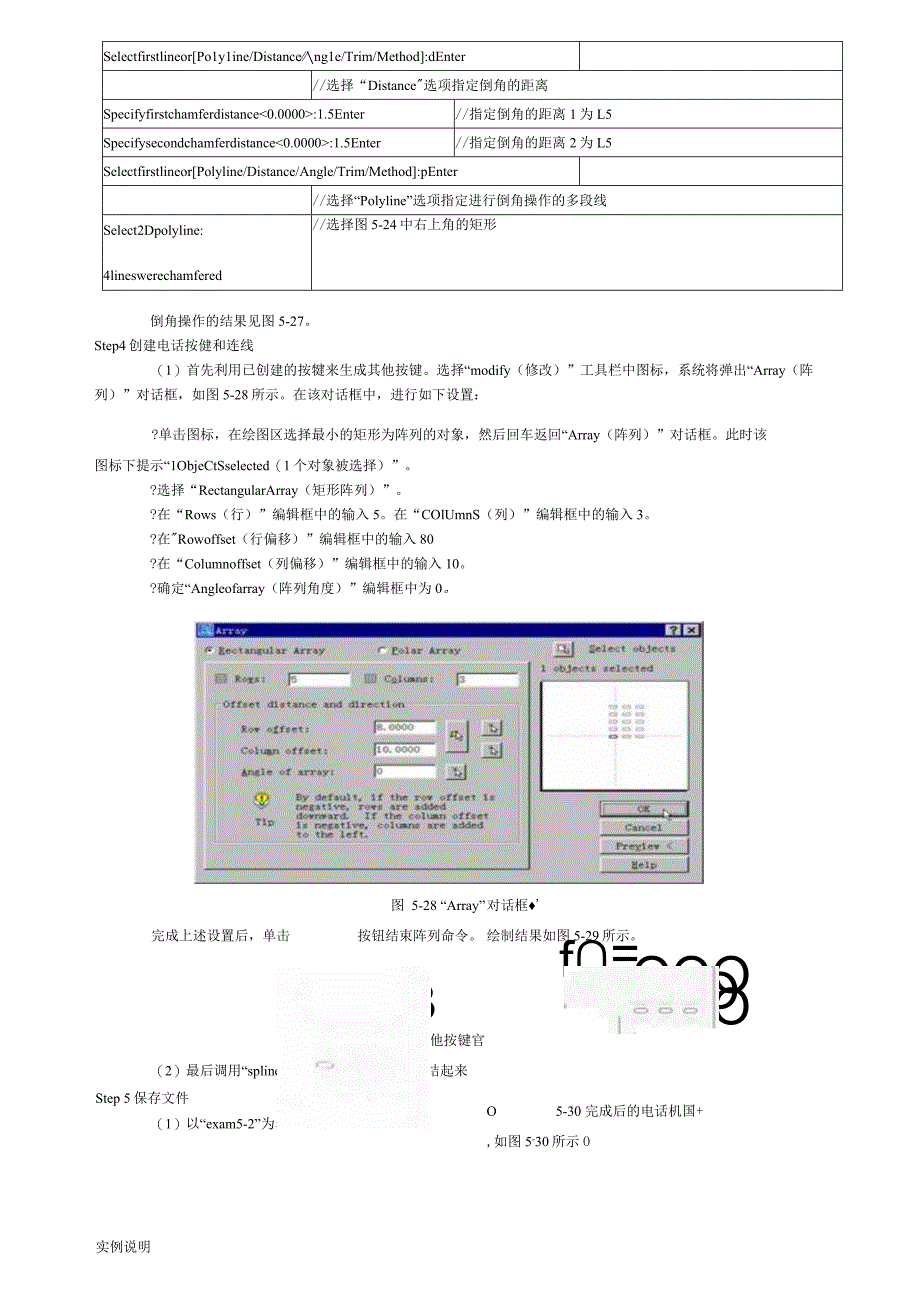

3、llet”命令，以6为半径对图形内左侧的矩形进行圆角操作；以1为半径对图形中最小的矩形进行圆角操作。结果如图5-26所示。(3) ?图标，并根据提示进行如卜操作:Command:_chamfer(TRIMmode)CurrentchamferDistl=0.0000,Dist2=0.0000SelectfirstlineorPo1y1ine/Distanceng1e/Trim/Method:dEnter/选择“Distance选项指定倒角的距离Specifyfirstchamferdistance:1.5Enter/指定倒角的距离1为L5Specifysecondchamferdistance
4、:1.5Enter/指定倒角的距离2为L5SelectfirstlineorPolyline/Distance/Angle/Trim/Method:pEnter/选择“Polyline”选项指定进行倒角操作的多段线Select2Dpolyline:4lineswerechamfered/选择图5-24中右上角的矩形倒角操作的结果见图5-27。Step4创建电话按健和连线（1）首先利用已创建的按犍来生成其他按键。选择“modify（修改）”工具栏中图标，系统将弹出“Array（阵列）”对话框，如图5-28所示。在该对话框中，进行如下设置：?单击图标，在绘图区选择最小的矩形为阵列的对象，然后回车返
5、回“Array（阵列）”对话框。此时该图标下提示“1ObjeCtSselected（1个对象被选择）”。?选择“RectangularArray（矩形阵列）”。?在“Rows（行）”编辑框中的输入5。在“COlUmnS（列）”编辑框中的输入3。?在Rowoffset（行偏移）”编辑框中的输入80?在“Columnoffset（列偏移）”编辑框中的输入10。?确定“Angleofarray（阵列角度）”编辑框中为0。图 5-28 “Array”完成上述设置后，单击按钮结束阵列命令。B图5-29 通过阵列产生其他按键官（2）最后调用“spline”命令，将话筒与主机联结起来Step 5保存文件（1

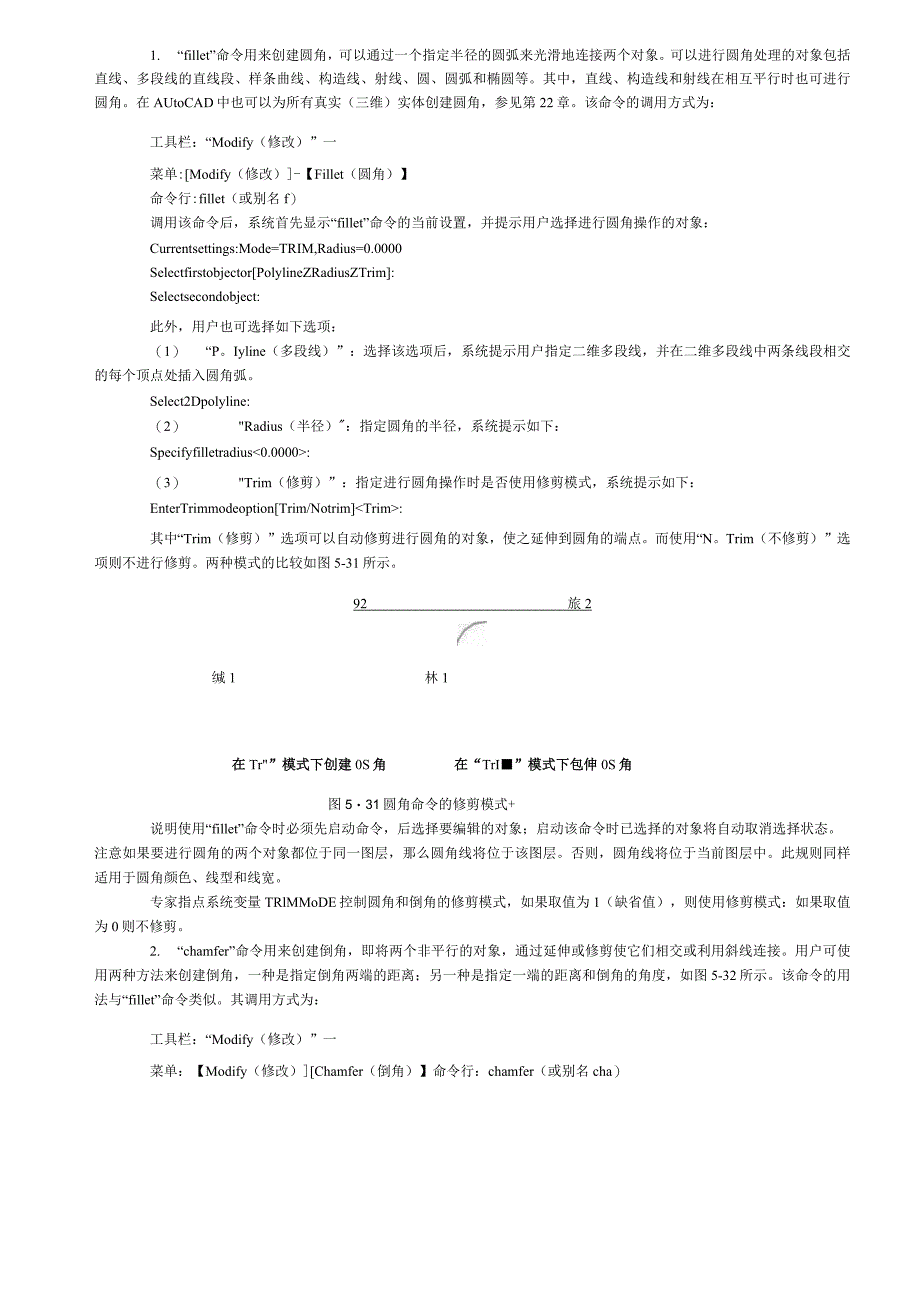

6、）以“exam5-2”为名保存该图形文件。对话框绘制结果如图5-29所示。f OOO OoO OOOO5-30 完成后的电话机国+,如图5-30所示O实例说明1. “fillet”命令用来创建圆角，可以通过一个指定半径的圆弧来光滑地连接两个对象。可以进行圆角处理的对象包括直线、多段线的直线段、样条曲线、构造线、射线、圆、圆弧和椭圆等。其中，直线、构造线和射线在相互平行时也可进行圆角。在AUtoCAD中也可以为所有真实（三维）实体创建圆角，参见第22章。该命令的调用方式为：工具栏：“Modify（修改）”一菜单:Modify（修改）-【Fillet（圆角）】命令行:fillet（或别名f）调用该
7、命令后，系统首先显示“fillet”命令的当前设置，并提示用户选择进行圆角操作的对象：Currentsettings:Mode=TRIM,Radius=0.0000SelectfirstobjectorPolylineZRadiusZTrim:Selectsecondobject:此外，用户也可选择如下选项：（1） “P。Iyline（多段线）”：选择该选项后，系统提示用户指定二维多段线，并在二维多段线中两条线段相交的每个顶点处插入圆角弧。Select2Dpolyline:（2） Radius（半径）：指定圆角的半径，系统提示如下：Specifyfilletradius:（3） Trim（修剪
8、）”：指定进行圆角操作时是否使用修剪模式，系统提示如下：EnterTrimmodeoptionTrim/Notrim:其中“Trim（修剪）”选项可以自动修剪进行圆角的对象，使之延伸到圆角的端点。而使用“N。Trim（不修剪）”选项则不进行修剪。两种模式的比较如图5-31所示。92旅2缄1林1在Tr”模式下创建0S角在“TrI”模式下包伸0S角图531圆角命令的修剪模式+说明使用“fillet”命令时必须先启动命令，后选择要编辑的对象；启动该命令时已选择的对象将自动取消选择状态。注意如果要进行圆角的两个对象都位于同一图层，那么圆角线将位于该图层。否则，圆角线将位于当前图层中。此规则同样适用于圆
9、角颜色、线型和线宽。专家指点系统变量TRlMMoDE控制圆角和倒角的修剪模式，如果取值为1（缺省值），则使用修剪模式：如果取值为0则不修剪。2. “chamfer”命令用来创建倒角，即将两个非平行的对象，通过延伸或修剪使它们相交或利用斜线连接。用户可使用两种方法来创建倒角，一种是指定倒角两端的距离；另一种是指定一端的距离和倒角的角度，如图5-32所示。该命令的用法与“fillet”命令类似。其调用方式为：工具栏：“Modify（修改）”一菜单：【Modify（修改）Chamfer（倒角）】命令行：chamfer（或别名cha）HH2通过融加南度倒双例角图132倒角的两种创建方法。调用该命令后，
10、系统首先显示“chamfer”命令的当前设置，并提示用户选择进行倒角操作的对象：(TRIMmode)CurrentchamferDistl=0.0000,Dist2=0.0000SelectfirstlineorPo1y1ine/DistanceAngle/Trim/Method:Selectsecondline:此外，用户也可选择如下选项：(1) Polyline(多段线)”:该选项用法同“fillet”命令。(2) “Distance(距离)：指定倒角两端的距离，系统提示如下：Specifyfirstchamferdistance:Specifysecondchamferdistance:
11、(3) Angle(角度):指定倒角一端的长度和角度，系统提示如下：Specifychamferlengthonthefirstline:Specifychamferanglefromthefirst1ine:(4) “Trim(修剪)”：该选项用法同fillet”命令。(5) Method(方法)：该选项用于决定创建倒角的方法，即使用两个距离的方法或使用距离加角度方法。说明使用“chamfer”命令时必须先启动命令，后选择要编辑的对象；启动该命令时已选择的对象将自动取消选择状态。注意同圆角一样，如果要进行倒角的两个对象都位于同一图层，那么倒角线将位于该图层。否则，倒角线将位于当前图层中。此规
12、则同样适用于倒角颜色、线型和线宽。3.利用“array”命令还可创建矩形阵列(RectangularArray),调用该命令后，系统弹出“Array(阵列)”对话框，用户可参见5-28图。该对话框中各项说明如下(图5-33)：(1) “Rows(行)：指定矩形阵列的行数。(2) Columns(列)：指定矩形阵列的列数。(3) “RowOffSet(行偏移)：指定矩形阵列中相邻两行之间的距离。(4) “Columns(列偏移)：指定矩形阵列中相邻两列之间的距离。(5) Angleofarray(阵列角度)：指定矩形阵列与当前基准角之间的角度。图5-33矩形阵列示意图，困5-34改变白XNM.山3fcj木奕*stretcK命令京春田7
