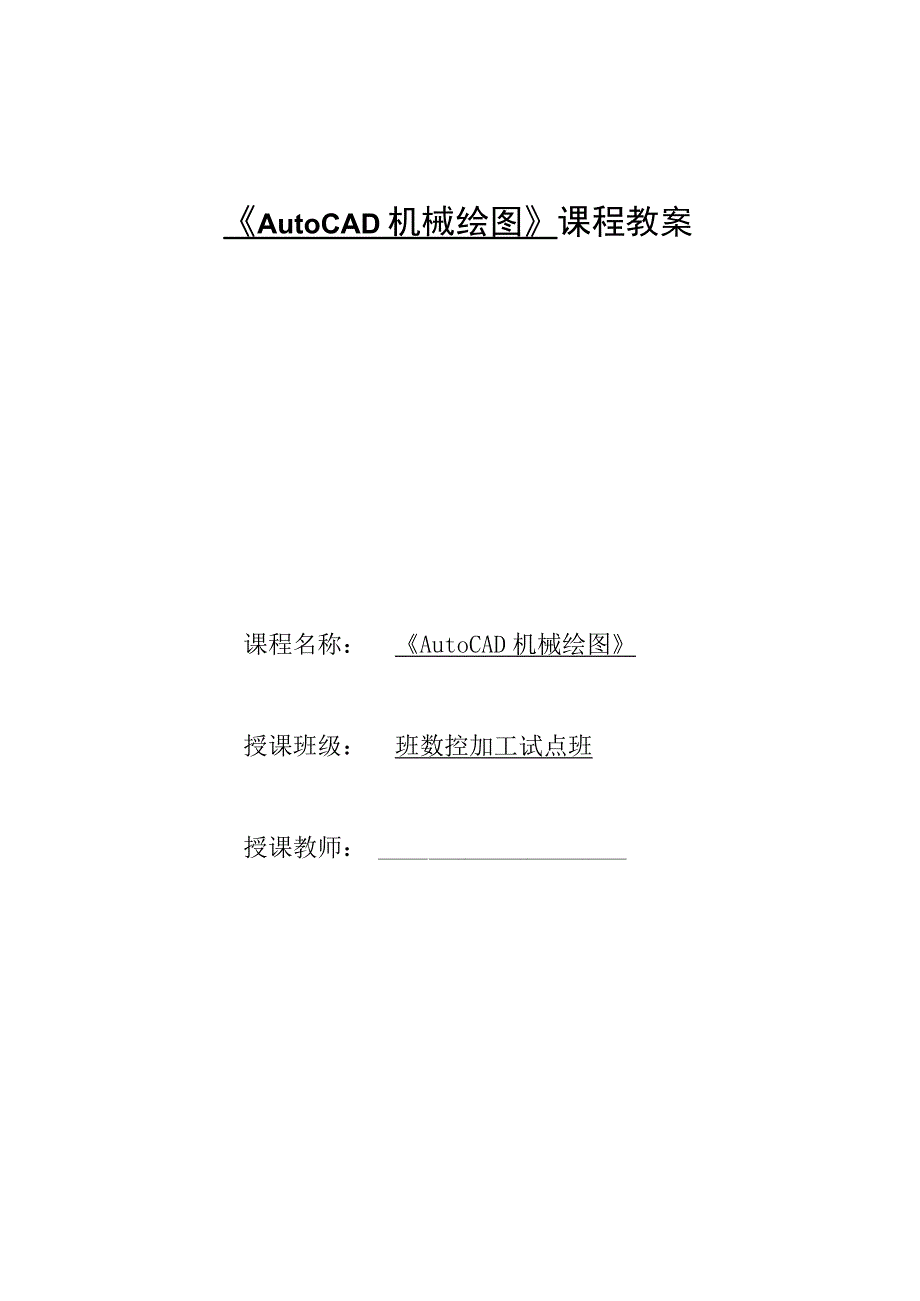

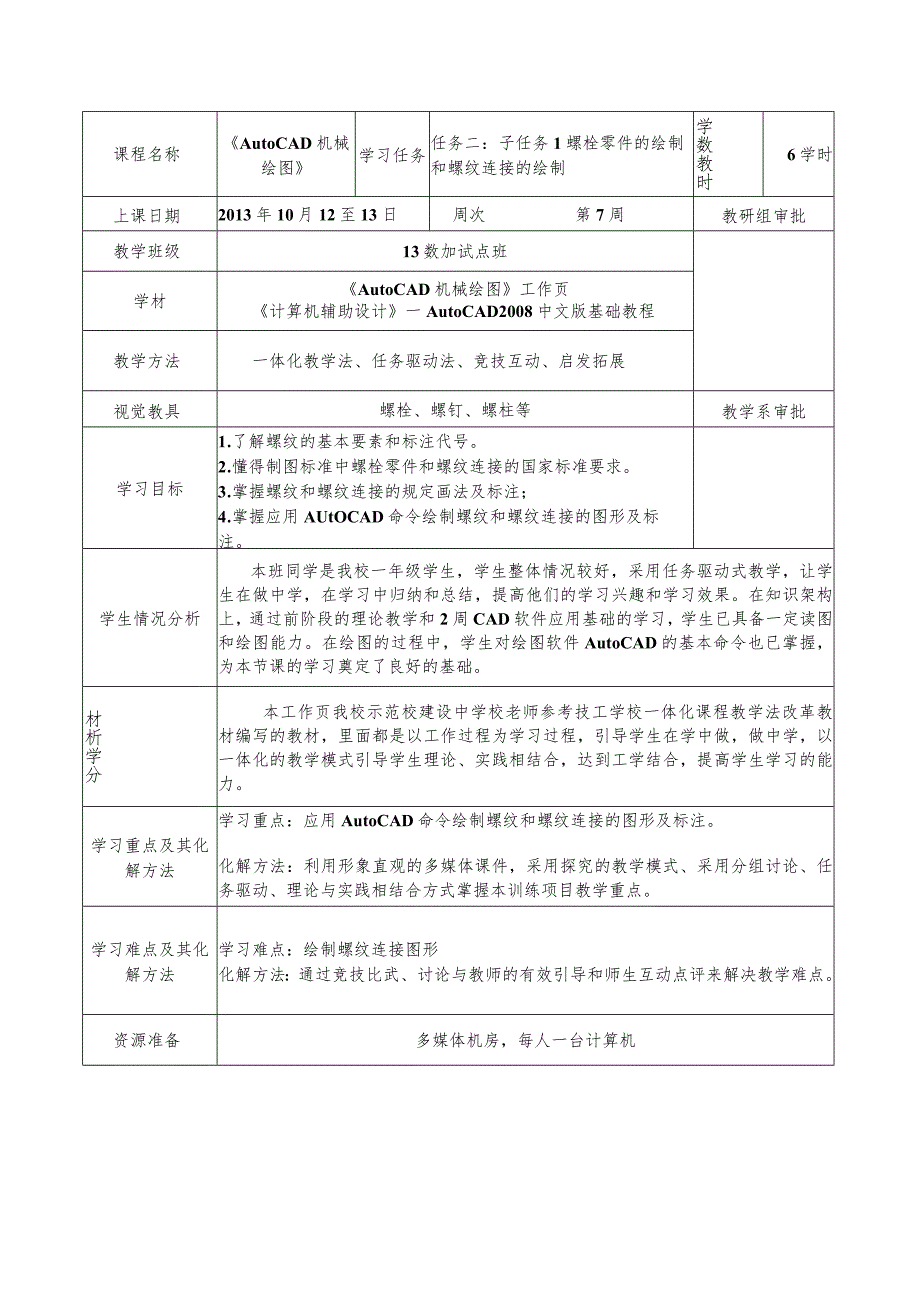

1、AutoCAD机械绘图课程教案课程名称：AutoCAD机械绘图授课班级：班数控加工试点班授课教师：课程名称AutoCAD机械绘图学习任务任务二：子任务1螺栓零件的绘制和螺纹连接的绘制学数教时6学时上课日期2013年10月12至13日周次第7周教研组审批教学班级13数加试点班学材AutoCAD机械绘图工作页计算机辅助设计一AutoCAD2008中文版基础教程教学方法一体化教学法、任务驱动法、竞技互动、启发拓展视觉教具螺栓、螺钉、螺柱等教学系审批学习目标1 .了解螺纹的基本要素和标注代号。2 .懂得制图标准中螺栓零件和螺纹连接的国家标准要求。3 .掌握螺纹和螺纹连接的规定画法及标注；4 .掌握应用
2、AUtOCAD命令绘制螺纹和螺纹连接的图形及标注。学生情况分析本班同学是我校一年级学生，学生整体情况较好，采用任务驱动式教学，让学生在做中学，在学习中归纳和总结，提高他们的学习兴趣和学习效果。在知识架构上，通过前阶段的理论教学和2周CAD软件应用基础的学习，学生已具备一定读图和绘图能力。在绘图的过程中，学生对绘图软件AutoCAD的基本命令也已掌握，为本节课的学习奠定了良好的基础。材析学分本工作页我校示范校建设中学校老师参考技工学校一体化课程教学法改革教材编写的教材，里面都是以工作过程为学习过程，引导学生在学中做，做中学，以一体化的教学模式引导学生理论、实践相结合，达到工学结合，提高学生学习的
3、能力。学习重点及其化解方法学习重点：应用AutoCAD命令绘制螺纹和螺纹连接的图形及标注。化解方法：利用形象直观的多媒体课件，采用探究的教学模式、采用分组讨论、任务驱动、理论与实践相结合方式掌握本训练项目教学重点。学习难点及其化解方法学习难点：绘制螺纹连接图形化解方法：通过竞技比武、讨论与教师的有效引导和师生互动点评来解决教学难点。资源准备多媒体机房，每人一台计算机学习任务教学组织流程考评方法与考评材料考评方法：1.教师点评2.组内自评3.小组互评考评材料：1.评分表2 .活动过程评价自评表3 .活动过程评价互评表4 .活动过程评价教师评价表OoooOA伪eOOOOOOooOO1.grj .
4、y -，Zx F nunuuU nu OooooOoOOOOooooOOOOOOoooo数控加工专业教学资源库一体化课程教案学习阶段时间分配学习目标学习内容学生活动教师活动考评方法考评材料复习上一个任务15分钟1 .巩固二维绘图与修改命令的使用方法。2 .提高二维几何图形标注的速度和方法。1 .常用绘图命令（如直线、圆、多边形等）的操作方法。2 .常用修改命令（如修剪、阵列、倒角等）的使用技巧。打开共享文件，进行竞技比武。发送图形文件，安排学生比赛，并小结学生比武情况。小组互评+老师评价明确工作任务10分钟让学生明确工作任务，做到心中有数。1 .内、外螺纹的标准画法练习题。2 .螺纹连接的画法
5、练习。3 .常见螺纹标准件的二维图形。观看图形、思考画法。展示学生任务，并引导学生思考问题。制定工作计划10分钟提高学生组织、协调能力。1 .每小组的主持人。2 .每小组的记时员。3 .每小组的成果展示人员。4 .每小组的成绩记录人员。讨论、分配工作。给出每小组须分配的岗位安排。老师评价学习相关知识20分钟1 .了解螺纹的基本要素和标注代号。2 .懂得制图标准中螺栓零件和螺纹连接的国家标准要求。1 .螺纹的基本要素。2 .内、外螺纹的基本规定画法。3 .内、外螺纹配合连接的规定画法。4 .螺纹常见的错误画法。5 .螺纹标注的注意点。看PpT展示，听老师讲解，并做好相关笔记。通过PPT展示螺纹相关知识，一边展示一边讲解，引导学生记住考评方法：学生自评+小组互评+老师评价考评材料：（见前表）任务实施45分钟掌握应用AutoCAD命令绘制螺纹和螺纹连接的图形及标注。1 .修改内、外螺纹规定画法中的错误。2 .根据已知条件参照示图画出内、外螺纹连接的图形。3 .按尺寸要求抄画螺纹标准件的视图。4 .按尺寸要求抄画带有螺纹结构的零件图。打开共享文件，独立完成绘图操作。示范操作难点图形巡回指导学生练习展示与评价15分钟提高学生的语言组织能力和胆量。学生绘制的图形。每小组2位同学展示成果总结学生展示情况
