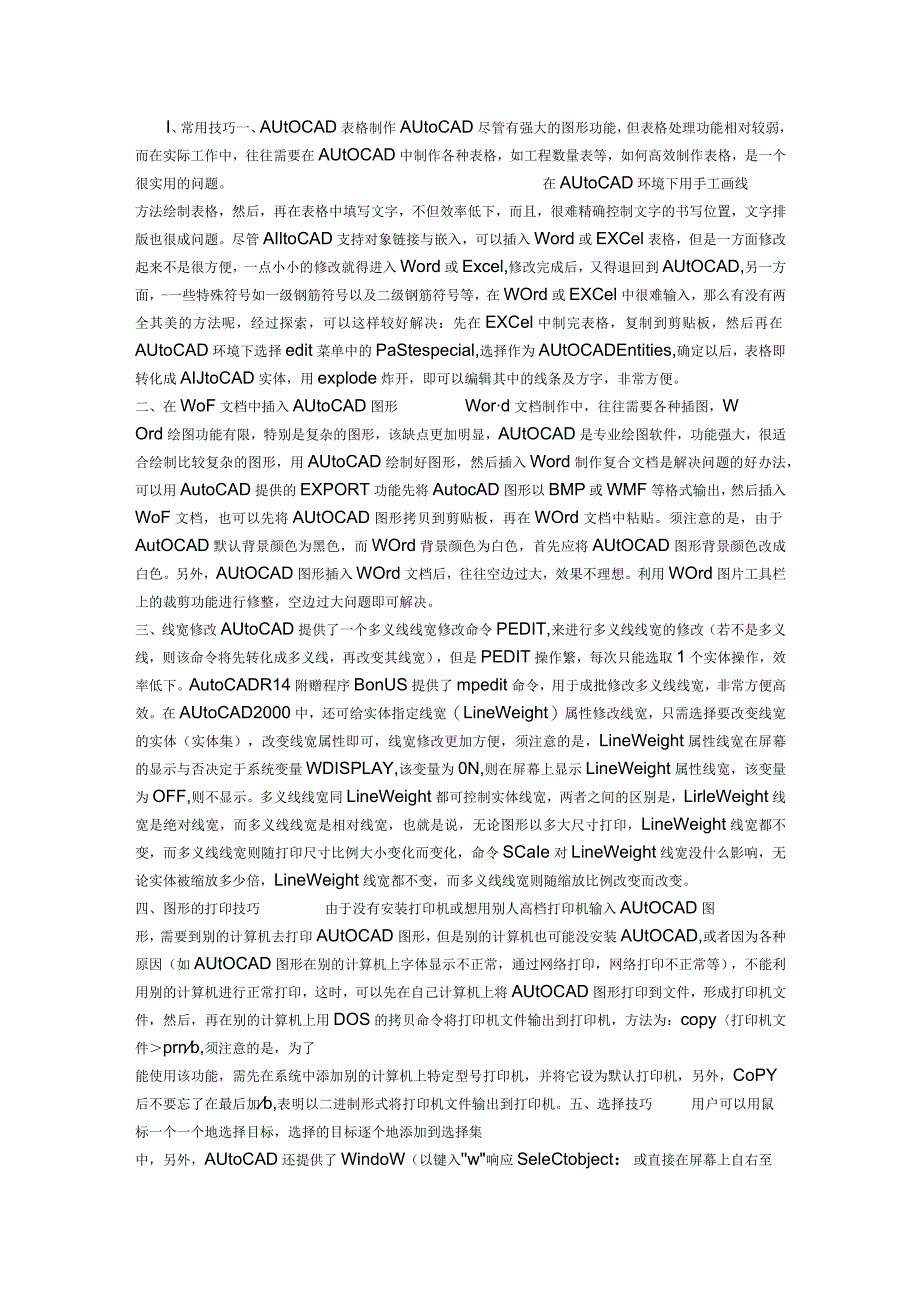

1、I、常用技巧一、AUtOCAD表格制作AUtoCAD尽管有强大的图形功能，但表格处理功能相对较弱，而在实际工作中，往往需要在AUtOCAD中制作各种表格，如工程数量表等，如何高效制作表格，是一个很实用的问题。在AUtoCAD环境下用手工画线方法绘制表格，然后，再在表格中填写文字，不但效率低下，而且，很难精确控制文字的书写位置，文字排版也很成问题。尽管AIltoCAD支持对象链接与嵌入，可以插入Word或EXCel表格，但是一方面修改起来不是很方便，一点小小的修改就得进入Word或Excel,修改完成后，又得退回到AUtOCAD,另一方面，-一些特殊符号如一级钢筋符号以及二级钢筋符号等，在WOr
2、d或EXCel中很难输入，那么有没有两全其美的方法呢，经过探索，可以这样较好解决：先在EXCel中制完表格，复制到剪贴板，然后再在AUtoCAD环境下选择edit菜单中的PaStespecial,选择作为AUtOCADEntities,确定以后，表格即转化成AIJtoCAD实体，用explode炸开，即可以编辑其中的线条及方字，非常方便。二、在WoF文档中插入AUtoCAD图形Word文档制作中，往往需要各种插图，WOrd绘图功能有限，特别是复杂的图形，该缺点更加明显，AUtOCAD是专业绘图软件，功能强大，很适合绘制比较复杂的图形，用AUtoCAD绘制好图形，然后插入Word制作复合文档是解
3、决问题的好办法，可以用AutoCAD提供的EXPORT功能先将AutocAD图形以BMP或WMF等格式输出，然后插入WoF文档，也可以先将AUtOCAD图形拷贝到剪贴板，再在WOrd文档中粘贴。须注意的是，由于AutOCAD默认背景颜色为黑色，而WOrd背景颜色为白色，首先应将AUtOCAD图形背景颜色改成白色。另外，AUtOCAD图形插入WOrd文档后，往往空边过大，效果不理想。利用WOrd图片工具栏上的裁剪功能进行修整，空边过大问题即可解决。三、线宽修改AUtoCAD提供了一个多义线线宽修改命令PEDIT,来进行多义线线宽的修改（若不是多义线，则该命令将先转化成多义线，再改变其线宽），但是
4、PEDIT操作繁，每次只能选取1个实体操作，效率低下。AutoCADR14附赠程序BonUS提供了mpedit命令，用于成批修改多义线线宽，非常方便高效。在AUtoCAD2000中，还可给实体指定线宽（LineWeight）属性修改线宽，只需选择要改变线宽的实体（实体集），改变线宽属性即可，线宽修改更加方便，须注意的是，LineWeight属性线宽在屏幕的显示与否决定于系统变量WDISPLAY,该变量为0N,则在屏幕上显示LineWeight属性线宽，该变量为OFF,则不显示。多义线线宽同LineWeight都可控制实体线宽，两者之间的区别是，LirleWeight线宽是绝对线宽，而多义线线宽
5、是相对线宽，也就是说，无论图形以多大尺寸打印，LineWeight线宽都不变，而多义线线宽则随打印尺寸比例大小变化而变化，命令SCaIe对LineWeight线宽没什么影响，无论实体被缩放多少倍，LineWeight线宽都不变，而多义线线宽则随缩放比例改变而改变。四、图形的打印技巧由于没有安装打印机或想用别人高档打印机输入AUtOCAD图形，需要到别的计算机去打印AUtOCAD图形，但是别的计算机也可能没安装AUtOCAD,或者因为各种原因（如AUtOCAD图形在别的计算机上字体显示不正常，通过网络打印，网络打印不正常等），不能利用别的计算机进行正常打印，这时，可以先在自己计算机上将AUtOC

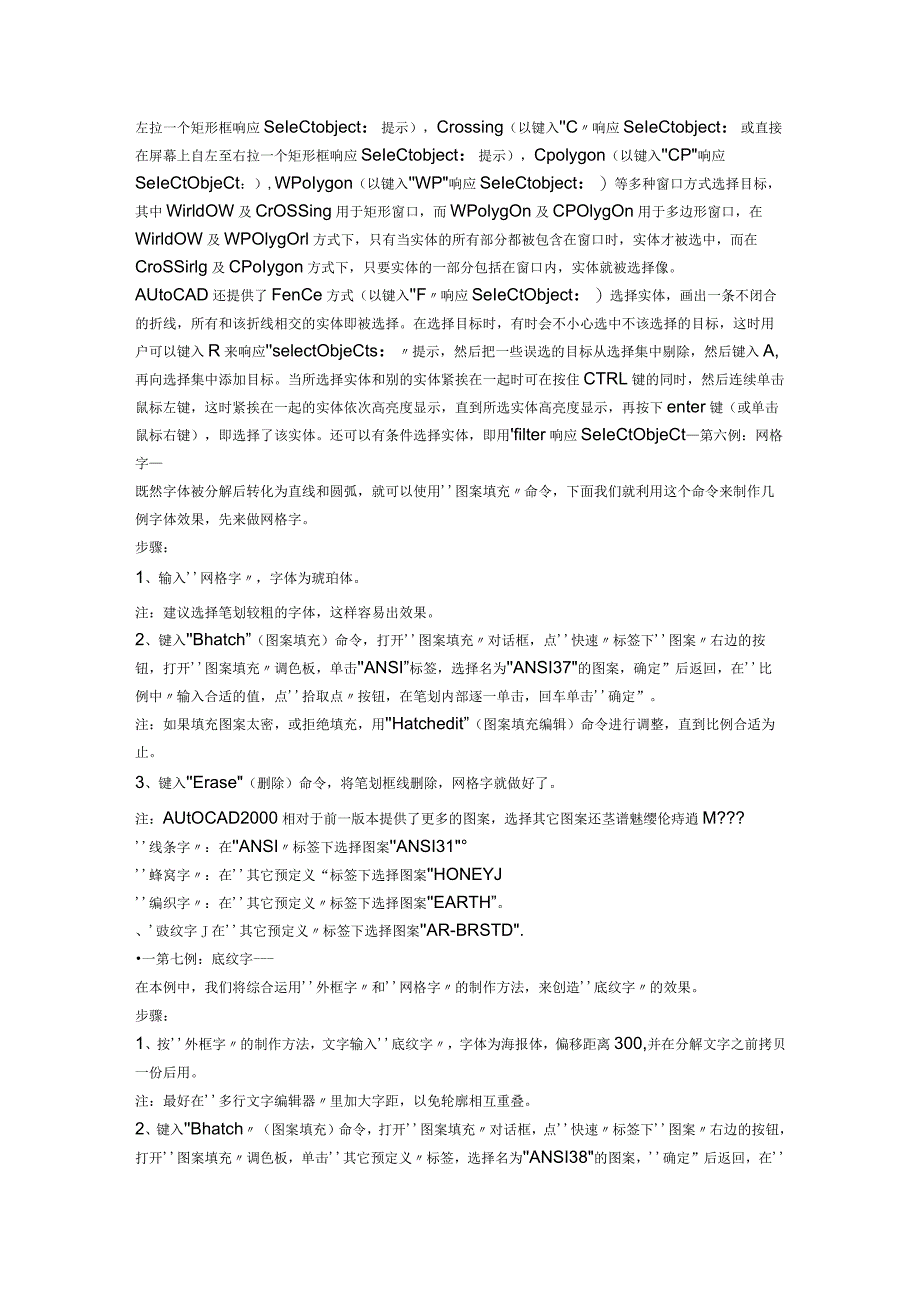

6、AD图形打印到文件，形成打印机文件，然后，再在别的计算机上用DOS的拷贝命令将打印机文件输出到打印机，方法为：copy打印机文件prnb,须注意的是，为了能使用该功能，需先在系统中添加别的计算机上特定型号打印机，并将它设为默认打印机，另外，CoPY后不要忘了在最后加b,表明以二进制形式将打印机文件输出到打印机。五、选择技巧用户可以用鼠标一个一个地选择目标，选择的目标逐个地添加到选择集中，另外，AUtoCAD还提供了WindoW（以键入w响应SeleCtobject：或直接在屏幕上自右至左拉一个矩形框响应SeIeCtobject：提示），Crossing（以键入C响应SeIeCtobject：或
7、直接在屏幕上自左至右拉一个矩形框响应SeIeCtobject：提示），Cpolygon（以键入CP响应SeIeCtObjeCt：）,WPoIygon（以键入WP响应SeIeCtobject：）等多种窗口方式选择目标，其中WirldOW及CrOSSing用于矩形窗口，而WPolygOn及CPOlygOn用于多边形窗口，在WirldOW及WPOlygOrl方式下，只有当实体的所有部分都被包含在窗口时，实体才被选中，而在CroSSirlg及CPoIygon方式下，只要实体的一部分包括在窗口内，实体就被选择像。AUtoCAD还提供了FenCe方式（以键入F响应SeIeCtObject：）选择实体，画出
8、一条不闭合的折线，所有和该折线相交的实体即被选择。在选择目标时，有时会不小心选中不该选择的目标，这时用户可以键入R来响应selectObjeCts：提示，然后把一些误选的目标从选择集中剔除，然后键入A,再向选择集中添加目标。当所选择实体和别的实体紧挨在一起时可在按住CTRL键的同时，然后连续单击鼠标左键，这时紧挨在一起的实体依次高亮度显示，直到所选实体高亮度显示，再按下enter键（或单击鼠标右键），即选择了该实体。还可以有条件选择实体，即用filter响应SeIeCtObjeCt第六例：网格字既然字体被分解后转化为直线和圆弧，就可以使用图案填充命令，下面我们就利用这个命令来制作几例字体效果，
9、先来做网格字。步骤：1、输入网格字，字体为琥珀体。注：建议选择笔划较粗的字体，这样容易出效果。2、键入Bhatch”（图案填充）命令，打开图案填充对话框，点快速标签下图案右边的按钮，打开图案填充调色板，单击ANSI”标签，选择名为ANSI37的图案，确定”后返回，在比例中输入合适的值，点拾取点按钮，在笔划内部逐一单击，回车单击确定”。注：如果填充图案太密，或拒绝填充，用Hatchedit”（图案填充编辑）命令进行调整，直到比例合适为止。3、键入Erase（删除）命令，将笔划框线删除，网格字就做好了。注：AUtOCAD2000相对于前一版本提供了更多的图案，选择其它图案还茎谱魅缨伦痔逍M?线条字

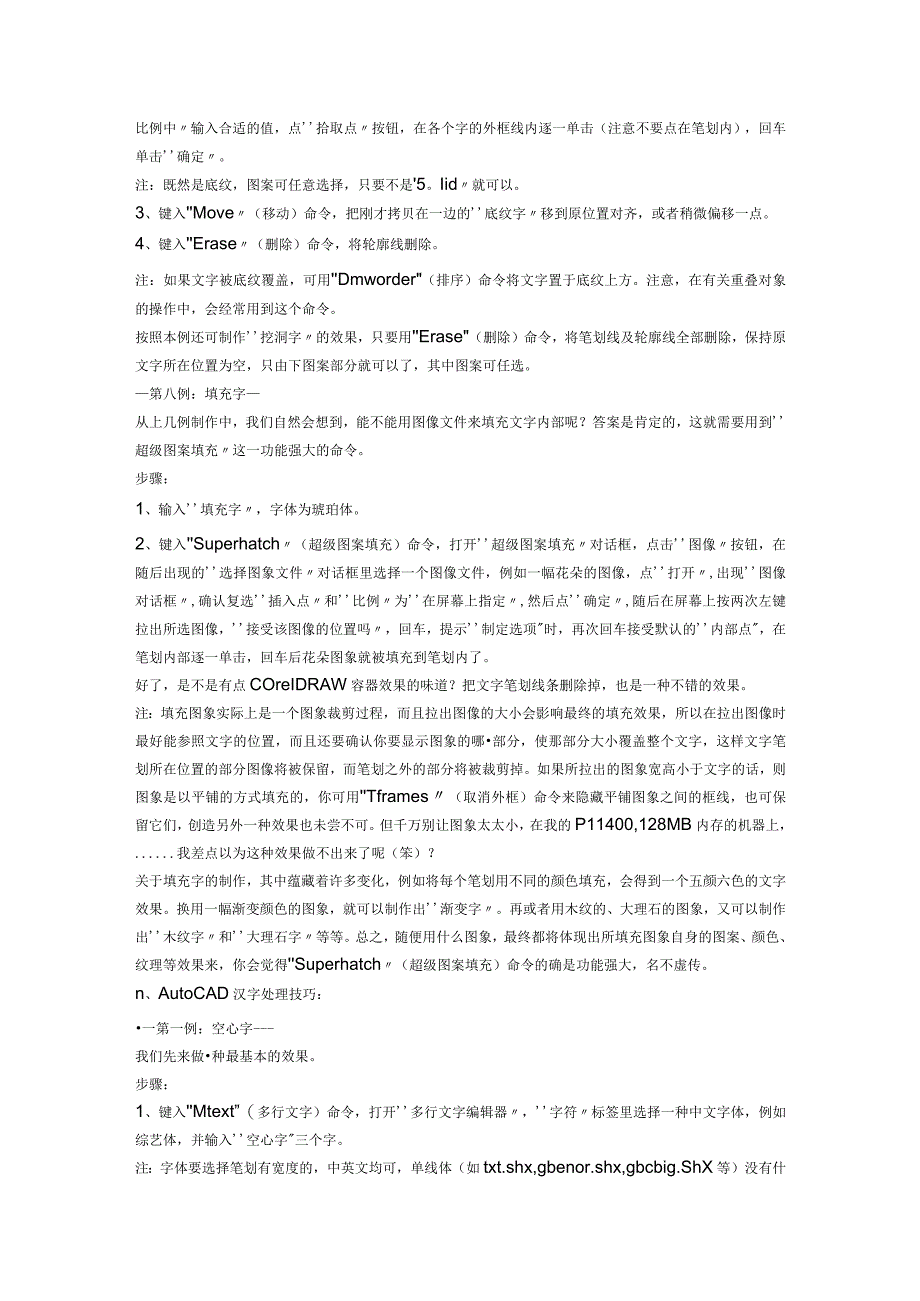

10、：在ANSI标签下选择图案ANSI31蜂窝字：在其它预定义“标签下选择图案HONEYJ编织字：在其它预定义标签下选择图案EARTH”。、豉纹字J在其它预定义标签下选择图案AR-BRSTD.一第七例：底纹字-在本例中，我们将综合运用外框字和网格字的制作方法，来创造底纹字的效果。步骤：1、按外框字的制作方法，文字输入底纹字，字体为海报体，偏移距离300,并在分解文字之前拷贝一份后用。注：最好在多行文字编辑器里加大字距，以免轮廓相互重叠。2、键入Bhatch（图案填充）命令，打开图案填充对话框，点快速标签下图案右边的按钮，打开图案填充调色板，单击其它预定义标签，选择名为ANSI38的图案，确定”后返
11、回，在比例中输入合适的值，点拾取点按钮，在各个字的外框线内逐一单击（注意不要点在笔划内），回车单击确定。注：既然是底纹，图案可任意选择，只要不是5。Iid就可以。3、键入Move（移动）命令，把刚才拷贝在一边的底纹字移到原位置对齐，或者稍微偏移一点。4、键入Erase（删除）命令，将轮廓线删除。注：如果文字被底纹覆盖，可用Dmworder（排序）命令将文字置于底纹上方。注意，在有关重叠对象的操作中，会经常用到这个命令。按照本例还可制作挖洞字的效果，只要用Erase（删除）命令，将笔划线及轮廓线全部删除，保持原文字所在位置为空，只由下图案部分就可以了，其中图案可任选。第八例：填充字从上几例制作中
12、，我们自然会想到，能不能用图像文件来填充文字内部呢？答案是肯定的，这就需要用到超级图案填充这一功能强大的命令。步骤：1、输入填充字，字体为琥珀体。2、键入Superhatch（超级图案填充）命令，打开超级图案填充对话框，点击图像按钮，在随后出现的选择图象文件对话框里选择一个图像文件，例如一幅花朵的图像，点打开,出现图像对话框,确认复选插入点和比例为在屏幕上指定,然后点确定,随后在屏幕上按两次左键拉出所选图像，接受该图像的位置吗，回车，提示制定选项时，再次回车接受默认的内部点，在笔划内部逐一单击，回车后花朵图象就被填充到笔划内了。好了，是不是有点COreIDRAW容器效果的味道？把文字笔划线条删
13、除掉，也是一种不错的效果。注：填充图象实际上是一个图象裁剪过程，而且拉出图像的大小会影响最终的填充效果，所以在拉出图像时最好能参照文字的位置，而且还要确认你要显示图象的哪部分，使那部分大小覆盖整个文字，这样文字笔划所在位置的部分图像将被保留，而笔划之外的部分将被裁剪掉。如果所拉出的图象宽高小于文字的话，则图象是以平铺的方式填充的，你可用Tframes（取消外框）命令来隐藏平铺图象之间的框线，也可保留它们，创造另外一种效果也未尝不可。但千万别让图象太太小，在我的P11400,128MB内存的机器上，.我差点以为这种效果做不出来了呢（笨）？关于填充字的制作，其中蕴藏着许多变化，例如将每个笔划用不同
14、的颜色填充，会得到一个五颜六色的文字效果。换用一幅渐变颜色的图象，就可以制作出渐变字。再或者用木纹的、大理石的图象，又可以制作出木纹字和大理石字等等。总之，随便用什么图象，最终都将体现出所填充图象自身的图案、颜色、纹理等效果来，你会觉得Superhatch（超级图案填充）命令的确是功能强大，名不虚传。n、AutoCAD汉字处理技巧：一第一例：空心字-我们先来做种最基本的效果。步骤：1、键入Mtext”（多行文字）命令，打开多行文字编辑器，字符标签里选择一种中文字体，例如综艺体，并输入空心字三个字。注：字体要选择笔划有宽度的，中英文均可，单线体（如txt.shx,gbenor.shx,gbcbi
15、g.ShX等）没有什么效果处理可言（谁说的？）。2、键入Txtexp（分解文字）命令，选择全部，回车分解所选文字。注：在AUtoCAD中，文字属于一类特殊的对象，必须分解成线后，才能对其进行更多的处理。Txtexp（分解文字）是EXPreSS工具集中的命令（即AUtOCAD2000中文版菜单栏上的快捷工具，安装时你必须全部或定制安装才行），该命令的功能是把文字分解为组成它的直线和圆弧。注意，不要用Explode”（分解）命令。3、键入Trim（修剪）命令，框选空心字，剪掉每个文字笔划内部多余的线条。4、键入Boundary（建立边界）命令，确认高级标签下对象类型里为多义线选项,按拾取点按钮，在每个笔划内部逐一点击，回车。注：因修剪后笔划成为许多个独立的零碎直线和圆弧，所以用这个命令再把每一个笔划连成封闭的多义线。注意，该命令的结果，实际上是在原地复制了-一份对象，并且颜色变为随层色。可将原对象删除，以免影响
