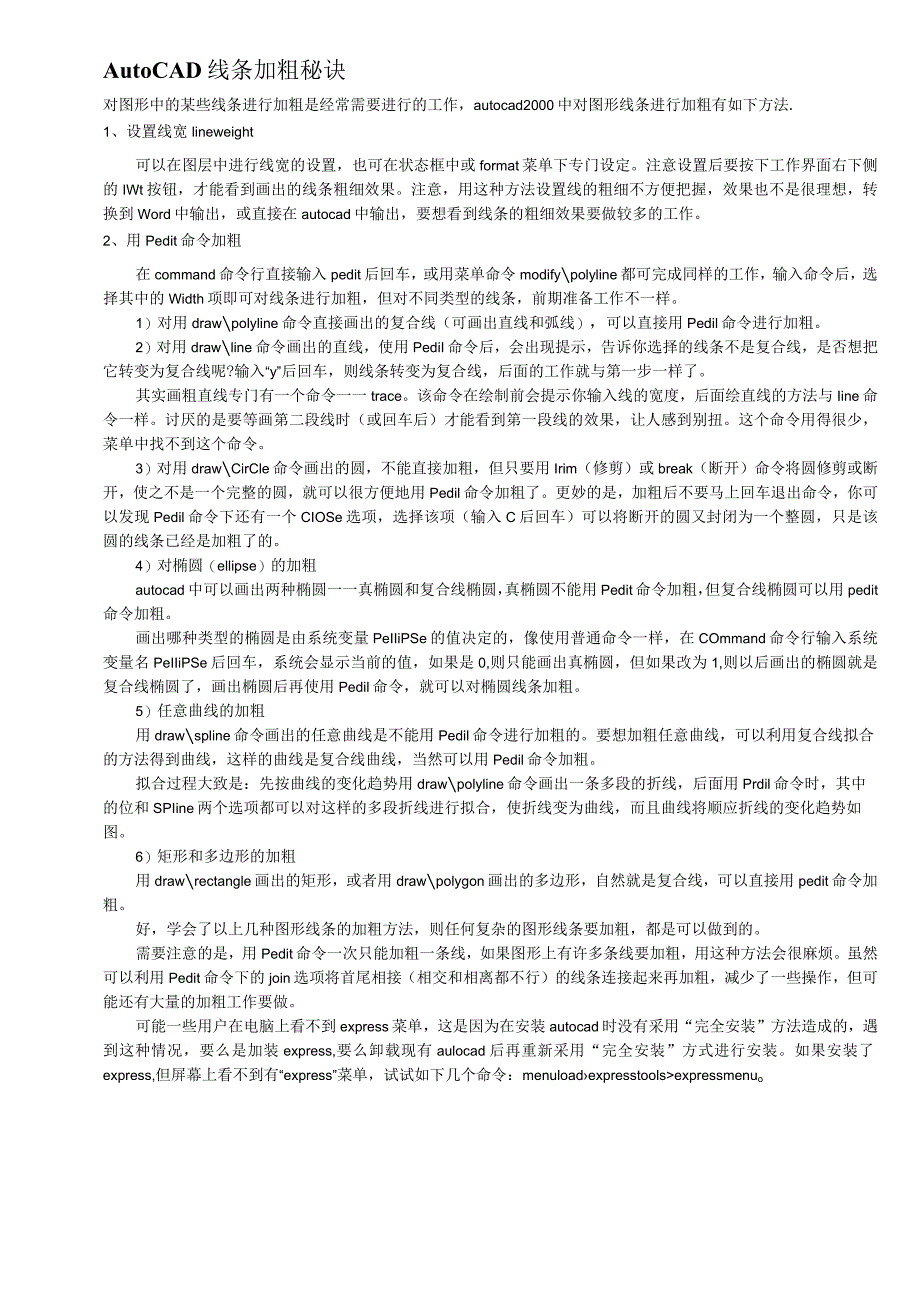

工程中总结CAD技巧.docx_第1页
第1页 / 共1页
亲,该文档总共1页,全部预览完了,如果喜欢就下载吧!
资源描述

《工程中总结CAD技巧.docx》由会员分享,可在线阅读,更多相关《工程中总结CAD技巧.docx(1页珍藏版)》请在第壹文秘上搜索。

1、AutoCAD线条加粗秘诀对图形中的某些线条进行加粗是经常需要进行的工作,autocad2000中对图形线条进行加粗有如下方法.1、设置线宽lineweight可以在图层中进行线宽的设置,也可在状态框中或format菜单下专门设定。注意设置后要按下工作界面右下侧的IWt按钮,才能看到画出的线条粗细效果。注意,用这种方法设置线的粗细不方便把握,效果也不是很理想,转换到Word中输出,或直接在autocad中输出,要想看到线条的粗细效果要做较多的工作。2、用Pedit命令加粗在command命令行直接输入pedit后回车,或用菜单命令modifypolyline都可完成同样的工作,输入命令后,选择

2、其中的Width项即可对线条进行加粗,但对不同类型的线条,前期准备工作不一样。1)对用drawpolyline命令直接画出的复合线(可画出直线和弧线),可以直接用Pedil命令进行加粗。2)对用drawline命令画出的直线,使用PediI命令后,会出现提示,告诉你选择的线条不是复合线,是否想把它转变为复合线呢?输入“y”后回车,则线条转变为复合线,后面的工作就与第一步一样了。其实画粗直线专门有一个命令一一trace。该命令在绘制前会提示你输入线的宽度,后面绘直线的方法与Iine命令一样。讨厌的是要等画第二段线时(或回车后)才能看到第一段线的效果,让人感到别扭。这个命令用得很少,菜单中找不到这

3、个命令。3)对用drawCirCle命令画出的圆,不能直接加粗,但只要用Irim(修剪)或break(断开)命令将圆修剪或断开,使之不是一个完整的圆,就可以很方便地用Pedil命令加粗了。更妙的是,加粗后不要马上回车退出命令,你可以发现Pedil命令下还有一个CIOSe选项,选择该项(输入C后回车)可以将断开的圆又封闭为一个整圆,只是该圆的线条已经是加粗了的。4)对椭圆(ellipse)的加粗autocad中可以画出两种椭圆一一真椭圆和复合线椭圆,真椭圆不能用Pedit命令加粗,但复合线椭圆可以用pedit命令加粗。画出哪种类型的椭圆是由系统变量PeIIiPSe的值决定的,像使用普通命令一样,

4、在COmmand命令行输入系统变量名PeIIiPSe后回车,系统会显示当前的值,如果是0,则只能画出真椭圆,但如果改为1,则以后画出的椭圆就是复合线椭圆了,画出椭圆后再使用Pedil命令,就可以对椭圆线条加粗。5)任意曲线的加粗用drawspline命令画出的任意曲线是不能用Pedil命令进行加粗的。要想加粗任意曲线,可以利用复合线拟合的方法得到曲线,这样的曲线是复合线曲线,当然可以用Pedil命令加粗。拟合过程大致是:先按曲线的变化趋势用drawpolyline命令画出一条多段的折线,后面用Prdil命令时,其中的位和SPIine两个选项都可以对这样的多段折线进行拟合,使折线变为曲线,而且曲

5、线将顺应折线的变化趋势如图。6)矩形和多边形的加粗用drawrectangle画出的矩形,或者用drawpolygon画出的多边形,自然就是复合线,可以直接用pedit命令加粗。好,学会了以上几种图形线条的加粗方法,则任何复杂的图形线条要加粗,都是可以做到的。需要注意的是,用Pedit命令一次只能加粗一条线,如果图形上有许多条线要加粗,用这种方法会很麻烦。虽然可以利用Pedit命令下的join选项将首尾相接(相交和相离都不行)的线条连接起来再加粗,减少了一些操作,但可能还有大量的加粗工作要做。可能一些用户在电脑上看不到express菜单,这是因为在安装autocad时没有采用“完全安装”方法造成的,遇到这种情况,要么是加装express,要么卸载现有aulocad后再重新采用“完全安装”方式进行安装。如果安装了express,但屏幕上看不到有“express”菜单,试试如下几个命令:menuloadexpresstoolsexpressmenuo
