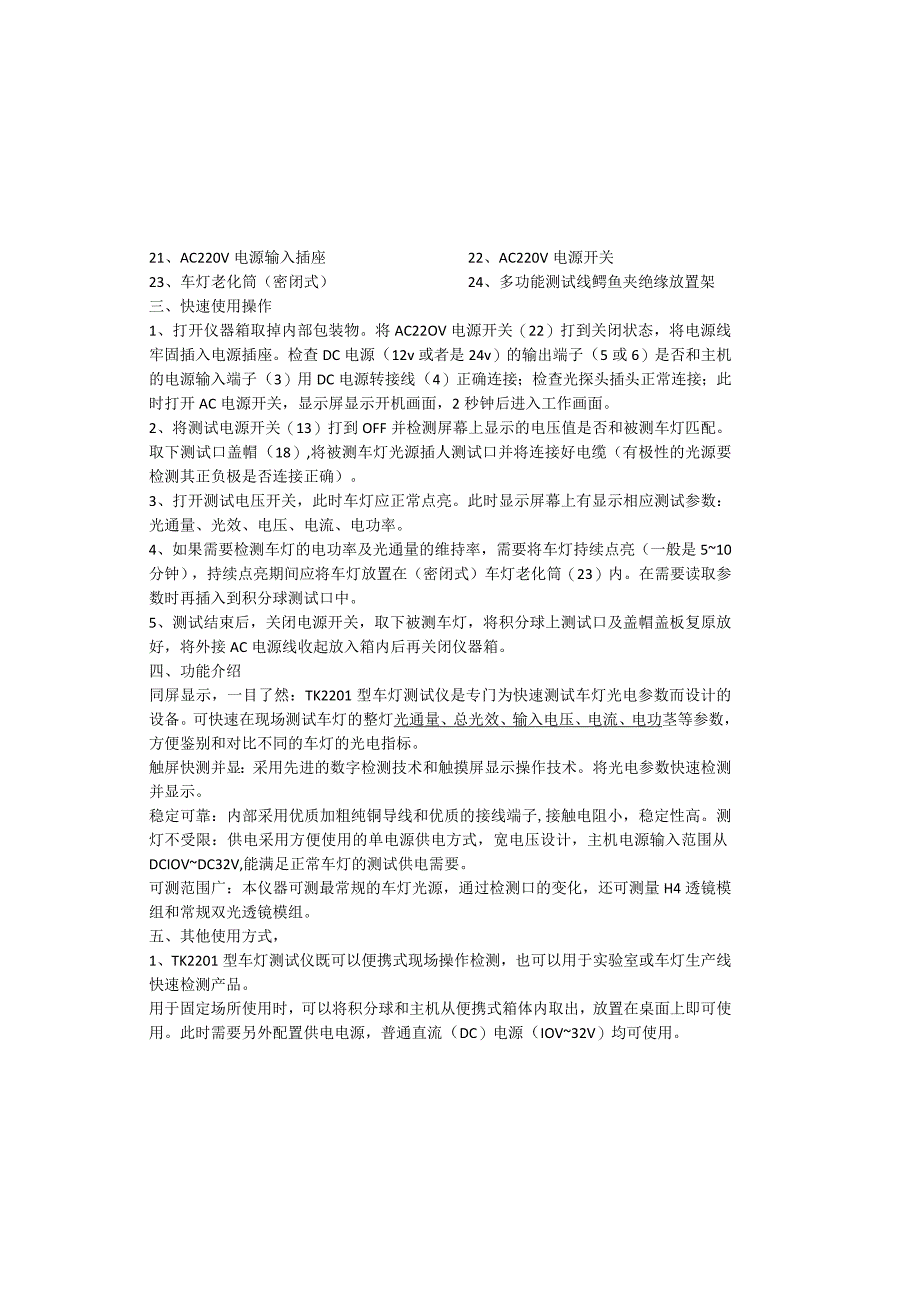

1、21、AC220V电源输入插座22、AC220V电源开关23、车灯老化筒（密闭式）24、多功能测试线鳄鱼夹绝缘放置架三、快速使用操作1、打开仪器箱取掉内部包装物。将AC22OV电源开关（22）打到关闭状态，将电源线牢固插入电源插座。检查DC电源（12v或者是24v）的输出端子（5或6）是否和主机的电源输入端子（3）用DC电源转接线（4）正确连接；检查光探头插头正常连接；此时打开AC电源开关，显示屏显示开机画面，2秒钟后进入工作画面。2、将测试电源开关（13）打到OFF并检测屏幕上显示的电压值是否和被测车灯匹配。取下测试口盖帽（18）,将被测车灯光源插人测试口并将连接好电缆（有极性的光源要检测其
2、正负极是否连接正确）。3、打开测试电压开关，此时车灯应正常点亮。此时显示屏幕上有显示相应测试参数：光通量、光效、电压、电流、电功率。4、如果需要检测车灯的电功率及光通量的维持率，需要将车灯持续点亮（一般是510分钟），持续点亮期间应将车灯放置在（密闭式）车灯老化筒（23）内。在需要读取参数时再插入到积分球测试口中。5、测试结束后，关闭电源开关，取下被测车灯，将积分球上测试口及盖帽盖板复原放好，将外接AC电源线收起放入箱内后再关闭仪器箱。四、功能介绍同屏显示，一目了然：TK2201型车灯测试仪是专门为快速测试车灯光电参数而设计的设备。可快速在现场测试车灯的整灯光通量、总光效、输入电压、电流、电功
3、茎等参数，方便鉴别和对比不同的车灯的光电指标。触屏快测并显：采用先进的数字检测技术和触摸屏显示操作技术。将光电参数快速检测并显示。稳定可靠：内部采用优质加粗纯铜导线和优质的接线端子,接触电阻小，稳定性高。测灯不受限：供电采用方便使用的单电源供电方式，宽电压设计，主机电源输入范围从DCIOVDC32V,能满足正常车灯的测试供电需要。可测范围广：本仪器可测最常规的车灯光源，通过检测口的变化，还可测量H4透镜模组和常规双光透镜模组。五、其他使用方式，1、TK2201型车灯测试仪既可以便携式现场操作检测，也可以用于实验室或车灯生产线快速检测产品。用于固定场所使用时，可以将积分球和主机从便携式箱体内取出

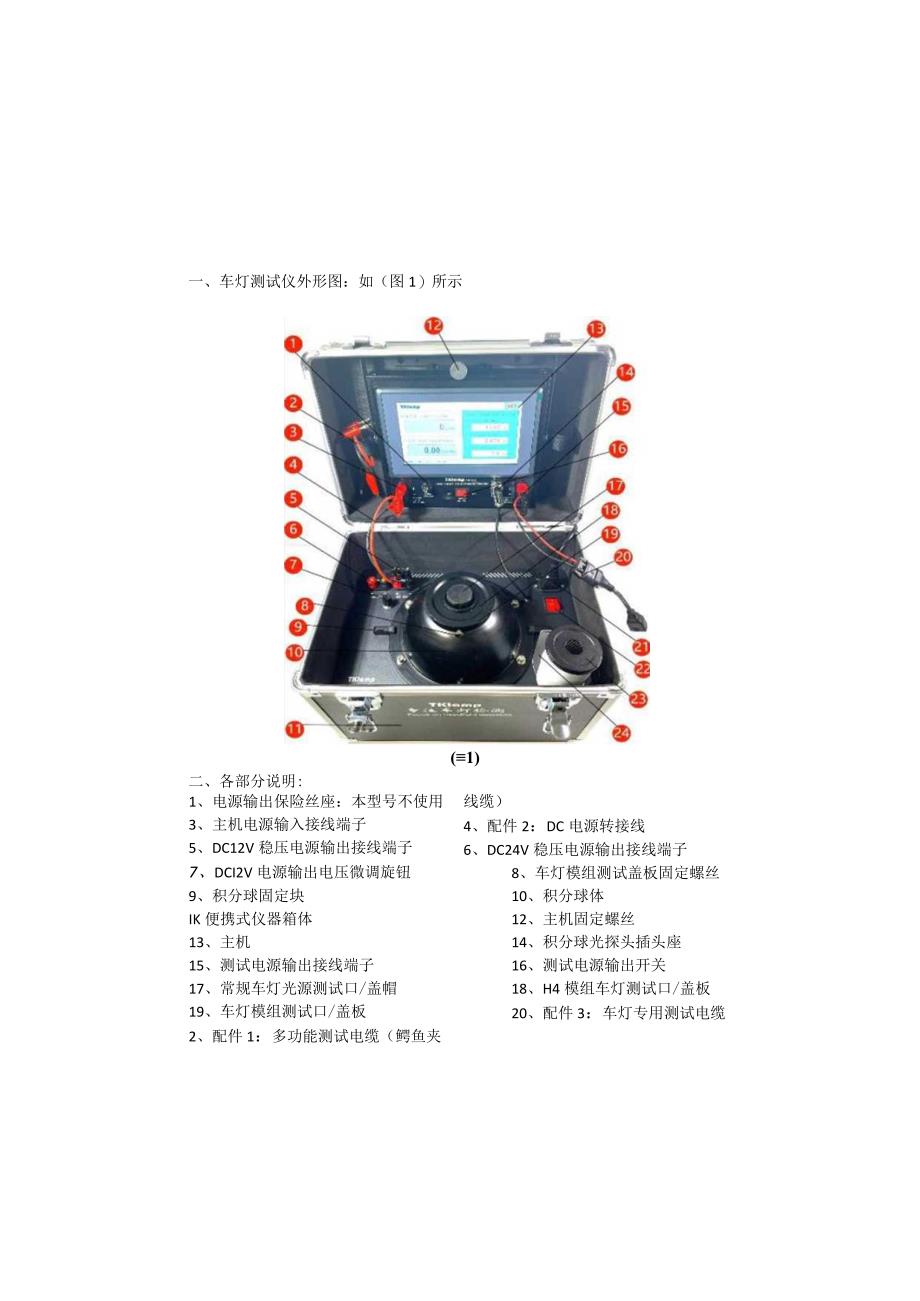

4、，放置在桌面上即可使用。此时需要另外配置供电电源，普通直流（DC）电源（IOV32V）均可使用。一、车灯测试仪外形图：如（图1）所示(1)二、各部分说明:1、电源输出保险丝座：本型号不使用3、主机电源输入接线端子5、DC12V稳压电源输出接线端子7、DCI2V电源输出电压微调旋钮9、积分球固定块IK便携式仪器箱体13、主机15、测试电源输出接线端子17、常规车灯光源测试口/盖帽19、车灯模组测试口/盖板2、配件1：多功能测试电缆（鳄鱼夹线缆）4、配件2：DC电源转接线6、DC24V稳压电源输出接线端子8、车灯模组测试盖板固定螺丝10、积分球体12、主机固定螺丝14、积分球光探头插头座16、测试

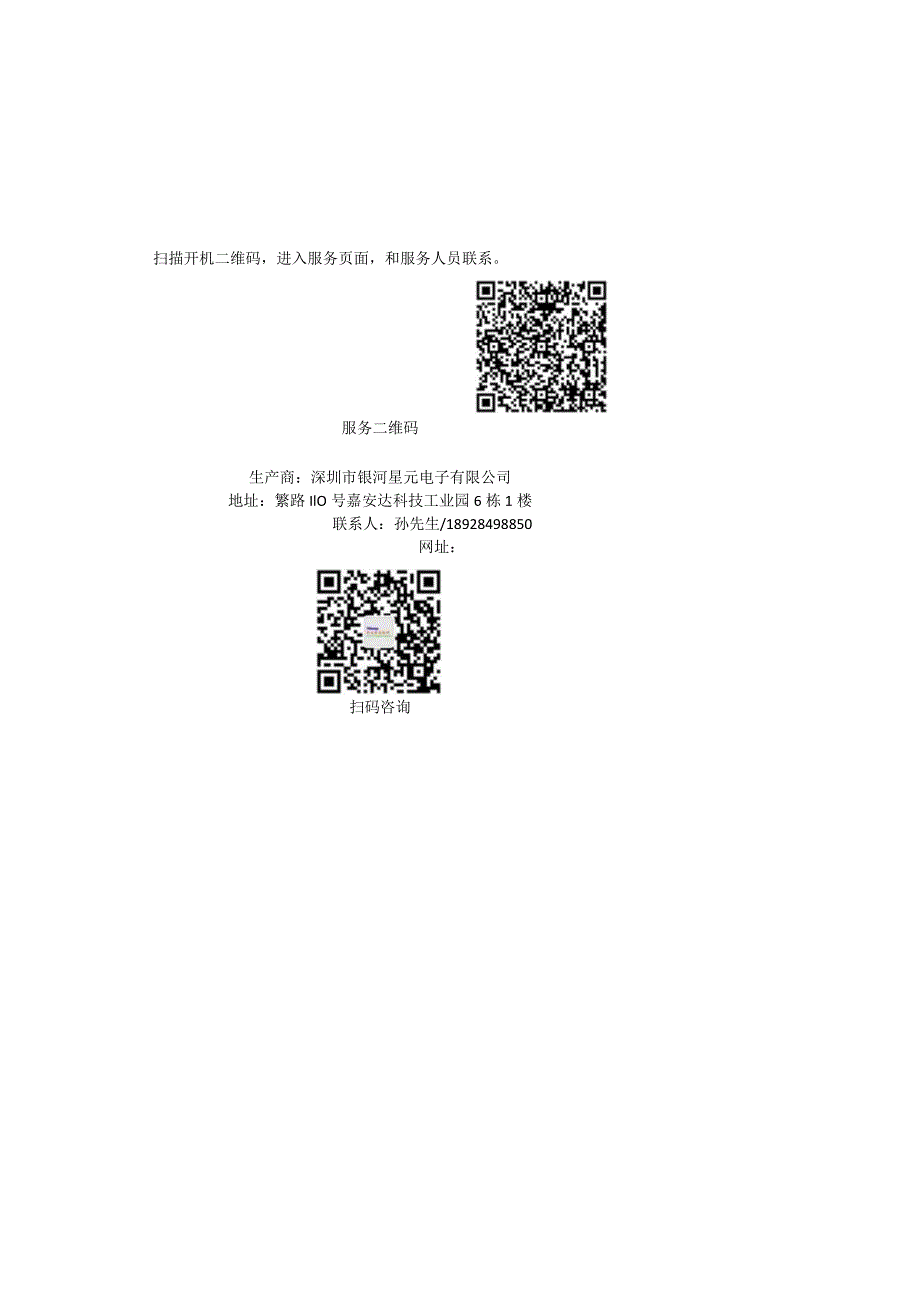

5、电源输出开关18、H4模组车灯测试口/盖板20、配件3：车灯专用测试电缆扫描开机二维码，进入服务页面，和服务人员联系。服务二维码生产商：深圳市银河星元电子有限公司地址：繁路IlO号嘉安达科技工业园6栋1楼联系人：孙先生/18928498850网址：扫码咨询电源电压需要与被测光源相匹配。最大可测电功率为100W。桌面式使用参考图：如（图二）所示（图二）2、现场无交流电源的使用方法：在周边无交流电压或者不方便插接交流电源时，可使用TKIamp专门为车灯检测设计的一种12v充电宝（车灯宝），为测试仪提供短时间的供电。也可以使用普通的电瓶提供供电。六、使用注意事项：1、为方便使用者，仪器供电和测试用电
6、采用同一电源，仪器自身功耗为34w.屏幕上显示的电压电流和功率均为被测试车灯的电参数，不包括仪器自身耗电。2、和仪器相接的端子有“正负”极性，连接电缆时请注意正确连接。3、需要长时间点亮车灯时，不要长时间将车灯放在积分球中，可将点亮的车灯放置在旁边的车灯老化筒内。（长时间将大功率车灯放置在积分球中点亮，会产生较大热量，长期这样会加速积分球内反光涂层的老化，影响测试精度。）七、服务本仪器上电后，进入开机画面，2秒钟后自动转入测试画面。在转入测试画面前,如果点击开机画面，则画面静止。用手机浏览器扫描画面上的二维码，可进入到TKIamp的车灯检测服务页面。上面有详细的服务指南和联系方式。八、车灯测试仪装箱单主机一台AC220V电源线一条积分球（含探头）一台DC电源转接线一条车灯专用测试线一条多功能测试线（鳄鱼夹线）一条便携式仪器箱（含12v24v稳压电源）一套八、仪器校验和日期时间修改
