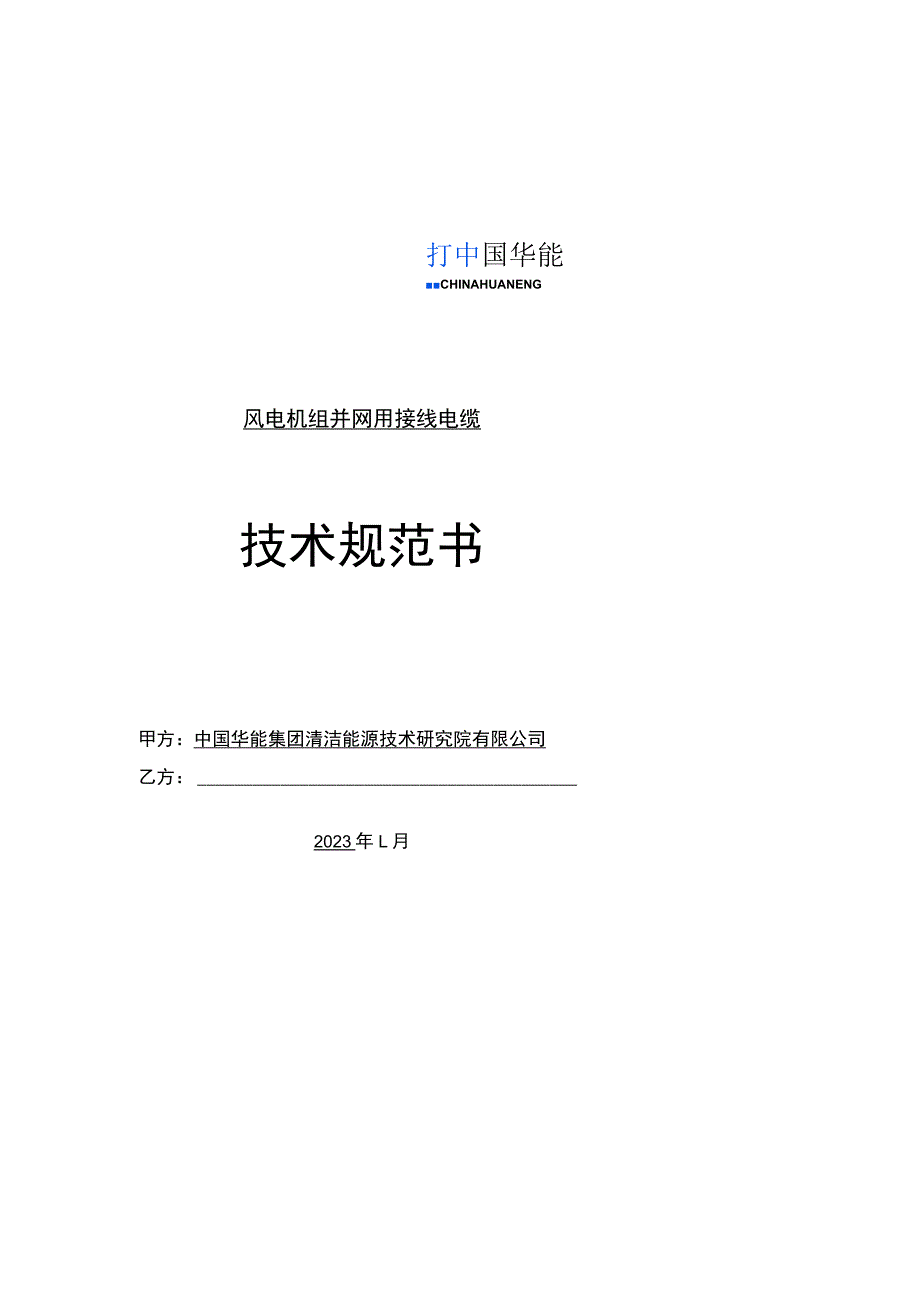

1、打中国华能CHINAHUANENG风电机组并网用接线电缆技术规范书甲方：中国华能集团清洁能源技术研究院有限公司乙方：2023年L月技术规范一、总则1.1本技术规范书用于风电机组并网用接线项目，提出了对风电场中性电缆部分的技术参数、性能等方面的技术要求。本技术规范书提出的是最低限度技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，乙方应保证提供符合技术规范书的技术服务。1.3本协议经甲乙双方确认后，作为合同的附件，与合同正文具有同等的法律效力。1.4 如乙方没有以书面形式对本技术规范书的条文明确提出异议，则乙方提供的技术服务应完全满足本技术规范书的要求。1.5 乙方提供的技
2、术成果必须经过甲方技术部门确认。1.6 在双方的合作过程中，甲、乙双方应履行技术资料保密的责任和义务，绝不泄漏于第三方。1.7对于此协议未尽事宜，双方应本着友好合作精神协商解决。二、项目概况本项目为提供风电机组并网用接线电缆，包括铜芯中性线电缆、电缆接头及其附件，并完成动力电缆到现场的吊装与运输，以满足风电场现场新型风电机组的安装接线要求。三、规范性引用文件下列文件中的条款通过本规范书的引用而成为本规范书的条款。凡是注明年号的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范书。凡是不注明年号的引用文件，其最新版本适用于本规范书。GB/T2900电工术语GBZT156标准
3、电压GBZT762标准电流等级GB4208外壳防护等级(IP代码)GB/T191包装储运图示标志GB/T13384机电产品包装通用技术条件GB50217电力工程电缆设计规范GB50065交流电气装置的接地设计规范GB50064GB/T11021交流电气装置的过电压保护和绝缘配合设计规范电气绝缘耐热性和表示方法GB/T2952.1电缆外护层第1部分：总则GB/T12706额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件GB9330.1塑料绝缘控制电缆第1部分：一般规定GB/T3048电线电缆电性能试验方法GB6995电线电缆识别标志方法GB12666单根电
4、线电缆燃烧试验方法GB/T17650取自电缆或光缆的材料燃烧时释出气体的试验方法GBZT17651GB/T395电缆或光缆特定条件下材料燃烧的烟密度测定电工圆铜线GB/T3956电缆的导体GB/T1179圆线同心绞架空导线GBZT2314电力金具通用技术条件GB/T2315电力金具标称破坏载荷系列及连接型式尺寸GB51096风力发电场设计规范4.1 本技术规范书要求的设备，包括所有附件和设备，均应符合以上标准的最新版本或其修正本的要求，但不限于此。4.2 如采用合资或合作产品，还应遵守合作方国家标准，与上述标准不致时按较高标准执行。四、采购内容乙方需完成风电场中风电机组并网接线用中性电缆的供货
5、，包括铜芯中性线电缆、电缆接头及其附件，并完成所提供电缆及其附件到现场的吊装与运输。以下为采购内容具体要求：3.1 中性线缆截面积为1*30Omnl2铜芯中性线电缆：3.2 2中性线缆长度不小于100米；3.3 需配备与中性线缆匹配的电缆接头及其附件；3.4 线缆系统额定电压：0.6/lkV：3.5 完成中性线缆、电缆接头及其附件到现场的吊装与运输J五、服务要求4.1 .服务时间自合同签订之日起1个月内完成。4.2 电缆的设计、制造保证在电厂寿命期30年内连续不断地运行，无论机组启动、运行以及紧急停机都能正常地工作，同时还考虑适各种安装条件，如潮湿、干燥、室内、室外等。所有电缆导线中间不得有连接接头，电缆的导电能力符合现行的国家标准。4.3 电缆可靠地承受正常及异常电压，适应各种环境，具有满足运行要求的载流量，并符合每回电路运行条件。4.4 单芯结构或多芯结构、防火性能、过载保护能力（主要考核绝缘老化或击穿等）、载流能力、最高工作温度、防水、防腐、防爆、屏蔽性能、使用寿命、产品环保性能、机械性能和弯曲性能等，并提交相关的型式试验报告。4.5 用于电缆的所有材料根据使用条件考虑强度、耐用性和其它化学、物理性能，选用最适用的、新的、优质的、无损伤和无缺陷的材料。六、验收方法与标准项目交付后，按要求进行验收，甲方签字生效。
