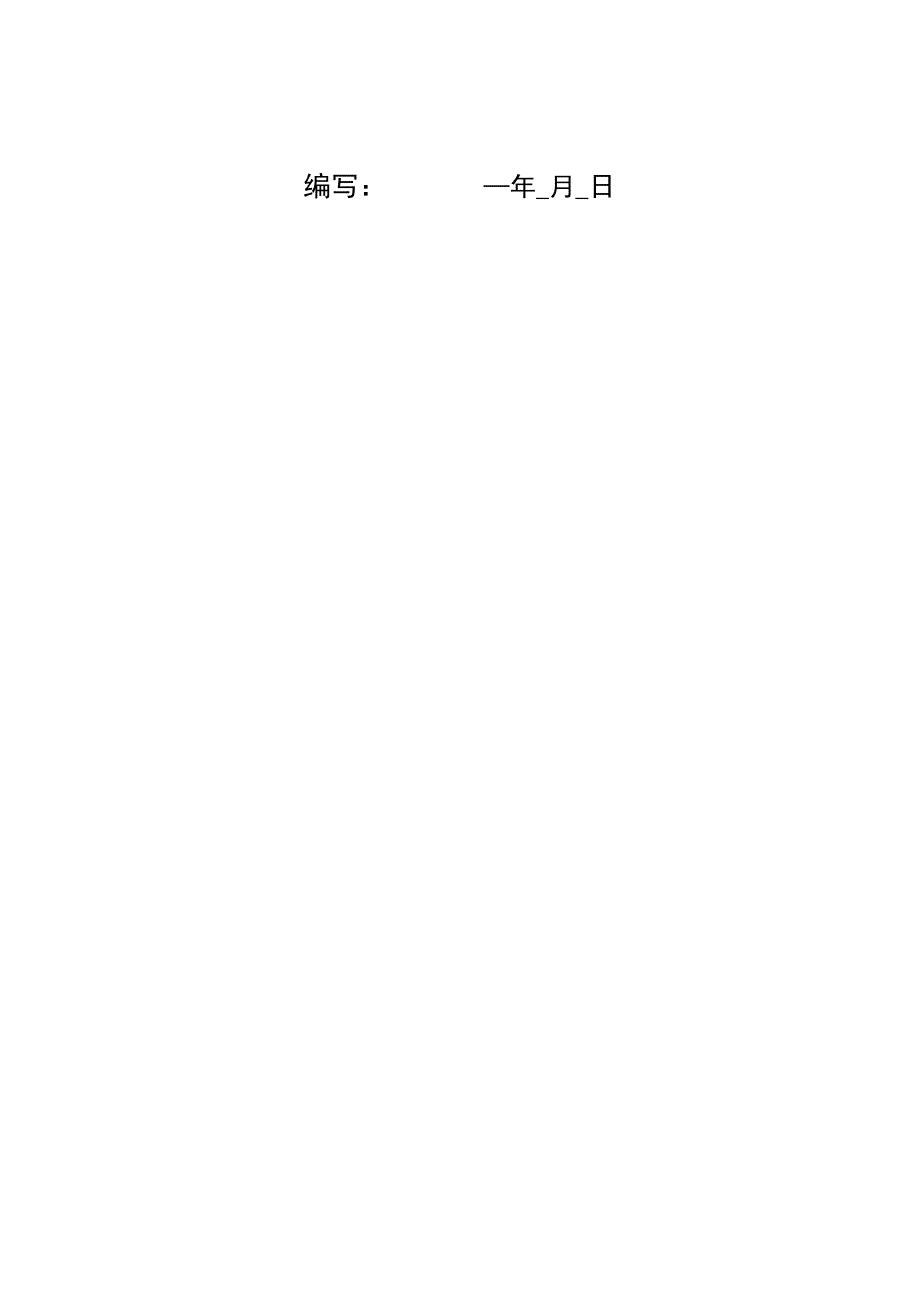

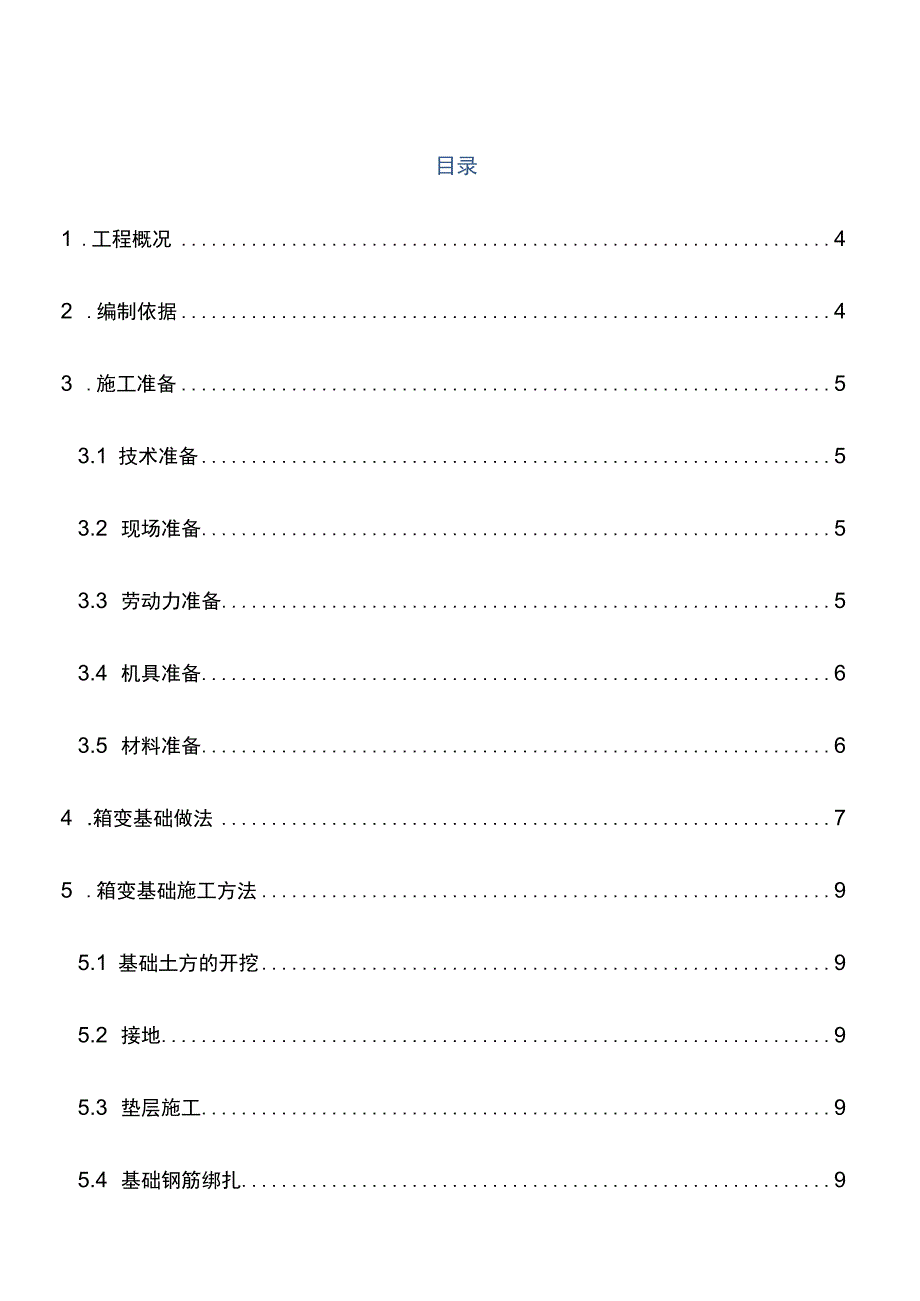

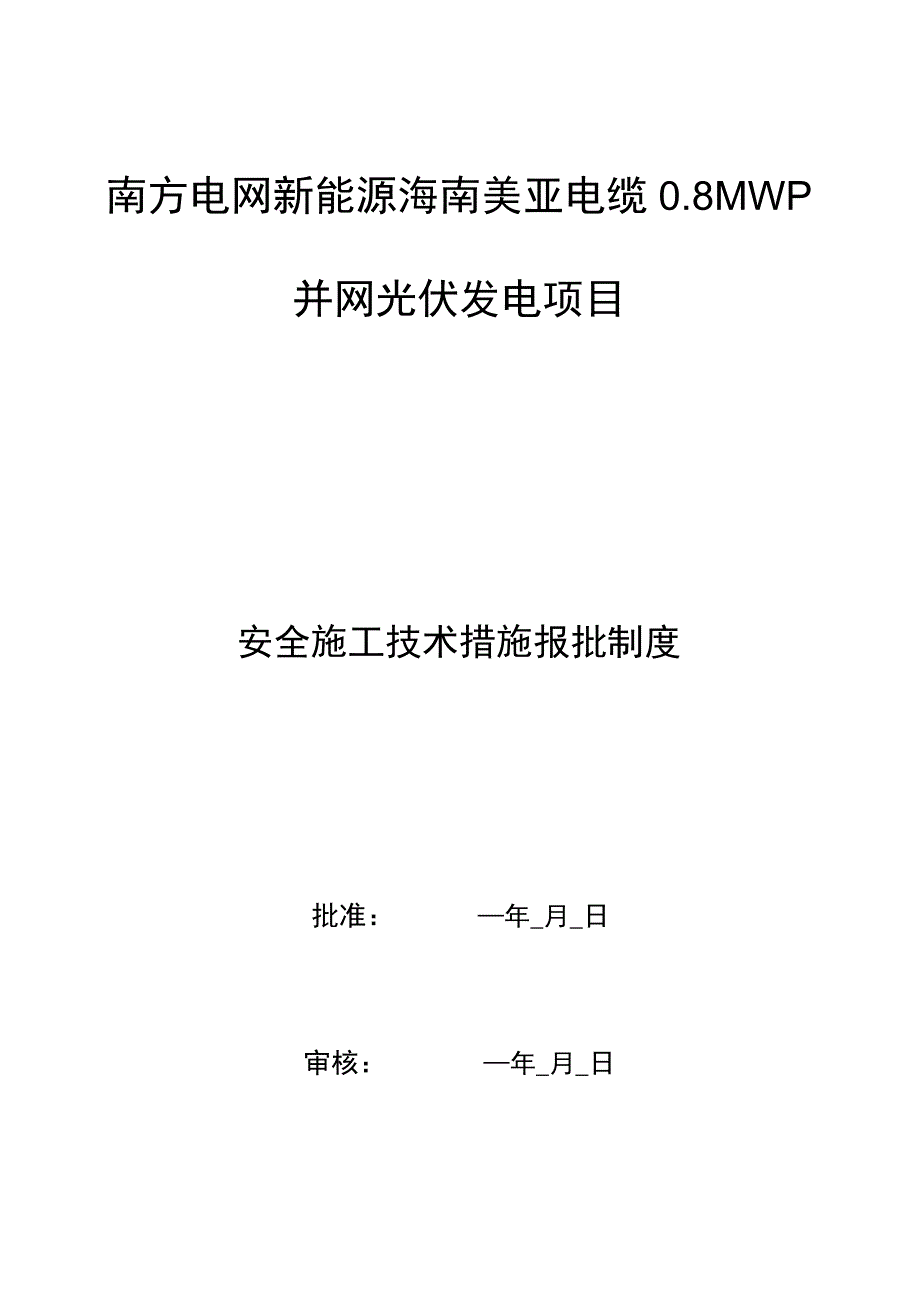

1、南方电网新能源海南美亚电缆0.8MWP并网光伏发电项目安全施工技术措施报批制度批准：年_月_日审核：年_月_日编写：年_月_日目录1 .工程概况42 .编制依据43 .施工准备53.1 技术准备53.2 现场准备53.3 劳动力准备53.4 机具准备63.5 材料准备64 .箱变基础做法75 .箱变基础施工方法95.1 基础土方的开挖95.2 接地95.3 垫层施工95.4 基础钢筋绑扎95.5 基础砂的浇筑105.6 基础排水系统及砌体墙105.7 混凝土压顶106 .质量保证措施117 .安全措施111 工程概况海南美亚电缆08MWp光伏发电并网项目，室外IoKV升压站基础施工。此基础位于
2、原有配电室东北角空地，建筑面积大约40平米。2 ,编制依据施工现场临时用电安全技术规范JGJ46-2005工程测量规范GB50026-93建筑地基基础工程施工质量验收规范GB50202-2002混凝土结构工程施工质量验收规范GB50204-2002砌体工程施工质量验收规范GB50203-2002建筑施工扣件式钢管脚手架JGJ1302001建筑工程施工质量验收统一标准GB50300-20013 .施工准备3.1 技术准备技术部门对相关部门做好技术交底、安全交底。根据施工方案要求对施工队伍作好施工交底并监督分包队伍对班组交底。各种计量、测量用具及时检查、送检并且检定证书、材料齐全。3.2 现场准备
3、根据技术方案要求组织施工机械的进场、报验、安装，使其在施工过程中能满足工程需要。做好场地平整，水驳接口。3.3 劳动力准备序号工种人数1木工22钢筋工23瓦工24普工25安装工26电工17混凝土工23.4机具准备序号设备名称单位数量备注1Pc200挖机台12全站仪台3水平仪台14钢卷尺把15斗车辆若干6自卸车辆13.5材料准备序号材料名称规格单位使用部位1木模板15mmm2垫层、硅板2混凝土Cl5、C25m3垫层、磴板、维护墙3砖240*155*块维护墙4钢筋14、Q22吨球压顶、钢爬梯、钢筋碎板5钢板200*200*12块预埋钢板6扁钢40*4m地线预埋板7钢管110、壁厚2mm跟电缆穿管4
4、 .箱变基础做法200X200X12预理糠的分布JABL=1.5n1.”,6MBB4500Ob22!05Coxoos203ml*llrlcnA*B26033ii4c-2。0汽Il5曲承/颇IH-忘10033CI5,襄士溢阪n81.M6S3H，一=忆gflgg5005,箱变基础施工方法1.1 基础土方的开挖对于箱变基坑采用机械开挖，人工配合开挖清底的方法，开挖时基坑边坡放坡1:1.挖掘机开挖深度至持力层,剩余的部分采用人工清底，直至开挖到预埋扁钢底面，集水槽宽度为100mm。1.2 接地为便于安装设备，扁钢伸出基础顶层1米左右。扁钢搭接长度不小于100mm,至少焊接三个棱边，焊接处作防腐处理。接
5、地及施工按照建筑安装工程图集JD1305,用件包紧固件全部进行热镀锌处理。配电室接地电阻不应大于1殴，接地网施工的焊接作业由专业人员焊接操作。1.3 垫层施工本工程箱变基础垫层采用100厚C15磴垫层，垫层施工时要采取措施保证垫层表面的平整度。本工程箱变基础模板采用木模。采用木模是用钢管进行加固，施H过程中应严格控制基础位置，防止模板发生位移。1.4 基础钢筋绑扎底板厚20Omm,双层双向配筋二级钢014200。钢筋的制作绑扎要严格按照设计要求施工，绑扎完毕后验收合格后方可进行下一道工序施工。1.5 基础险的浇筑本工程箱变基础底板采用C25混凝土，在浇筑过程中要样按照磴浇筑操作规程进行，浇筑时
6、震动棒插点要均匀，尤其是预埋扁钢附近的磴,要确保震捣密实。基础磴浇筑后，表面收光，并形成一定坡度向基础旁边的集水槽，集水槽向排污口方向倾斜。1.6 基础排水系统及砌体墙为防止是施工雨雪天气坑内渗水，导致设备锈蚀，要求沿基坑周边砌筑宽370,高245Omm的砖墙，在顶部埋设直径IIomm,壁厚2mm电缆穿管，两头打喇叭口形。电缆穿管后用油棉丝塞紧，或其他防火。且内外做1:2.5水泥砂浆防水抹面，厚20mm,要求砂浆饱满，不得有空隙。维护墙设钢爬梯一道，钢爬梯两根立筋为22的2跟三级钢，蹬梯为14的二级钢，间距200mmo底部设集水槽和预埋排污管相连。1.7 混凝土压顶砖墙顶面用370*200的混
7、凝土压顶，压顶为C25混凝土，纵筋为二级钢414,箍筋为二级钢14200。在压顶上均匀预埋200*200*12的刚板，预埋刚板背面有爪形勾钩（圆钢414,L=15cm）埋于圈梁内。压顶在石专墙砌筑高度不超过20mm时开始支模浇筑。6 .质保证措施1 .接地装置安装完毕后，要在晴朗的天气，地面湿度达到规范规定的时候，方可进行接地电阻的测试。如果有接地电阻值不符合规定的接地装置，就要按规定增加相应的接地极和接地母线，直到接地电阻值符合设计要求。2 .墙体砌筑高度每天不应超过1.2m。3 .土方回填时，严格把好回填材料使用检验关，不含植物残体、垃圾等杂志。4 .土方回填必须按规定分层夯压密实，确保回
8、填土的密实度。5 .砌体的转角处交接处应同时砌筑。当不能同时砌筑时，应按规定留槎、接槎。6 .墙上留置临时施工洞口，其侧边离交接处墙面不应小于500mm,洞口净宽度不应超过Imo7 .安全措施1 .施工前，施工负责人要向操作人员做专项技术安全交底。2 .现场电器设备要有漏电保护器，电缆应设可靠绝缘。3 .基坑内施工人员尤其是排水施工人员必须做好防触电措施，戴好绝缘手套，穿好绝缘雨鞋。4 .模板拆除前必须确认混凝土强度达到规定，并经拆模申请批准后方可进行，要有混凝土强度报告，混凝土强度未达到规定严谨提前拆模。5 .砌筑前进行安全检查，现场操作环境、安全措施和防护用品及机具符合要求后方可施工。6 .砌筑墙体时应搭设脚手架。7 .脚手架上堆砖高度不得超过3皮侧砖,同一块脚手架板上操作人员不得超过二人。8 .施工中不得踩踏砌体。
