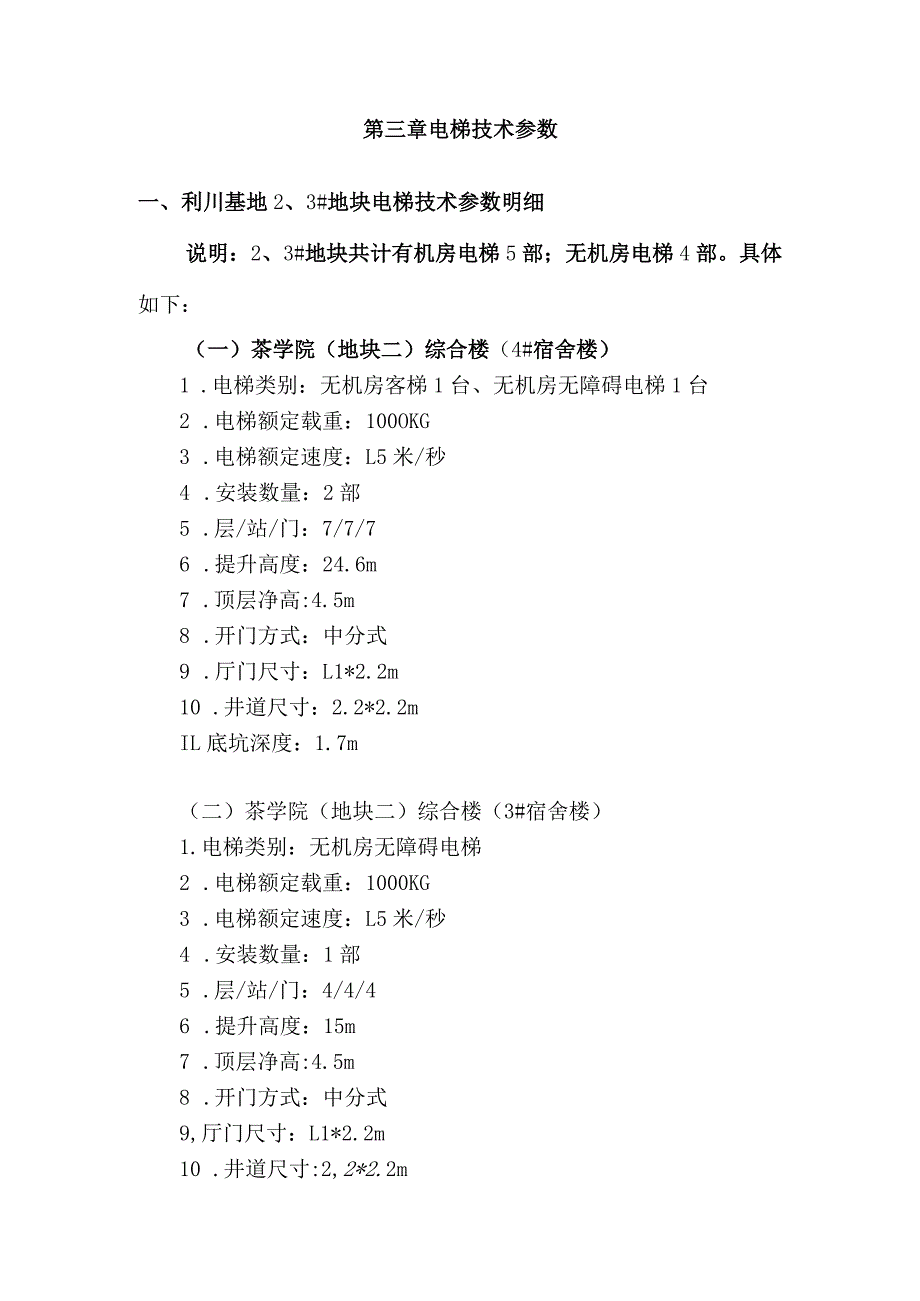

1、第三章电梯技术参数一、利川基地2、3#地块电梯技术参数明细说明：2、3#地块共计有机房电梯5部；无机房电梯4部。具体如下：（一）茶学院（地块二）综合楼（4#宿舍楼）1 .电梯类别：无机房客梯1台、无机房无障碍电梯1台2 .电梯额定载重：100OKG3 .电梯额定速度：L5米/秒4 .安装数量：2部5 .层/站/门：7/7/76 .提升高度：24.6m7 .顶层净高:4.5m8 .开门方式：中分式9 .厅门尺寸：L1*2.2m10 .井道尺寸：2.2*2.2mIL底坑深度：1.7m（二）茶学院（地块二）综合楼（3#宿舍楼）1.电梯类别：无机房无障碍电梯2 .电梯额定载重：1000KG3 .电梯额

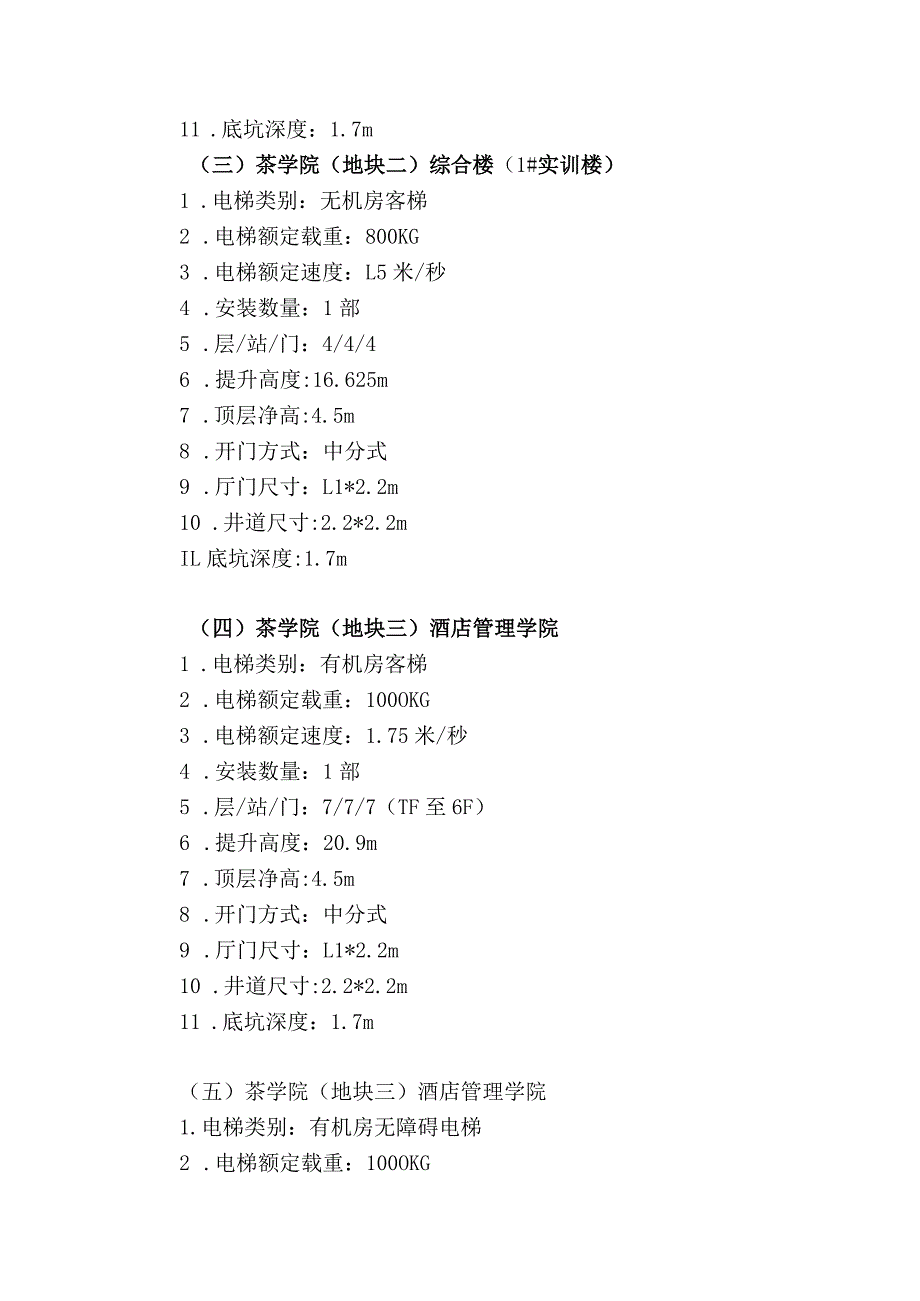

2、定速度：L5米/秒4 .安装数量：1部5 .层/站/门：4/4/46 .提升高度：15m7 .顶层净高:4.5m8 .开门方式：中分式9,厅门尺寸：L1*2.2m10 .井道尺寸:2,2*2.2m11 .底坑深度：1.7m（三）茶学院（地块二）综合楼（1#实训楼）1 .电梯类别：无机房客梯2 .电梯额定载重：800KG3 .电梯额定速度：L5米/秒4 .安装数量：1部5 .层/站/门：4/4/46 .提升高度:16.625m7 .顶层净高:4.5m8 .开门方式：中分式9 .厅门尺寸：L1*2.2m10 .井道尺寸:2.2*2.2mIL底坑深度:1.7m（四）茶学院（地块三）酒店管理学院1 .

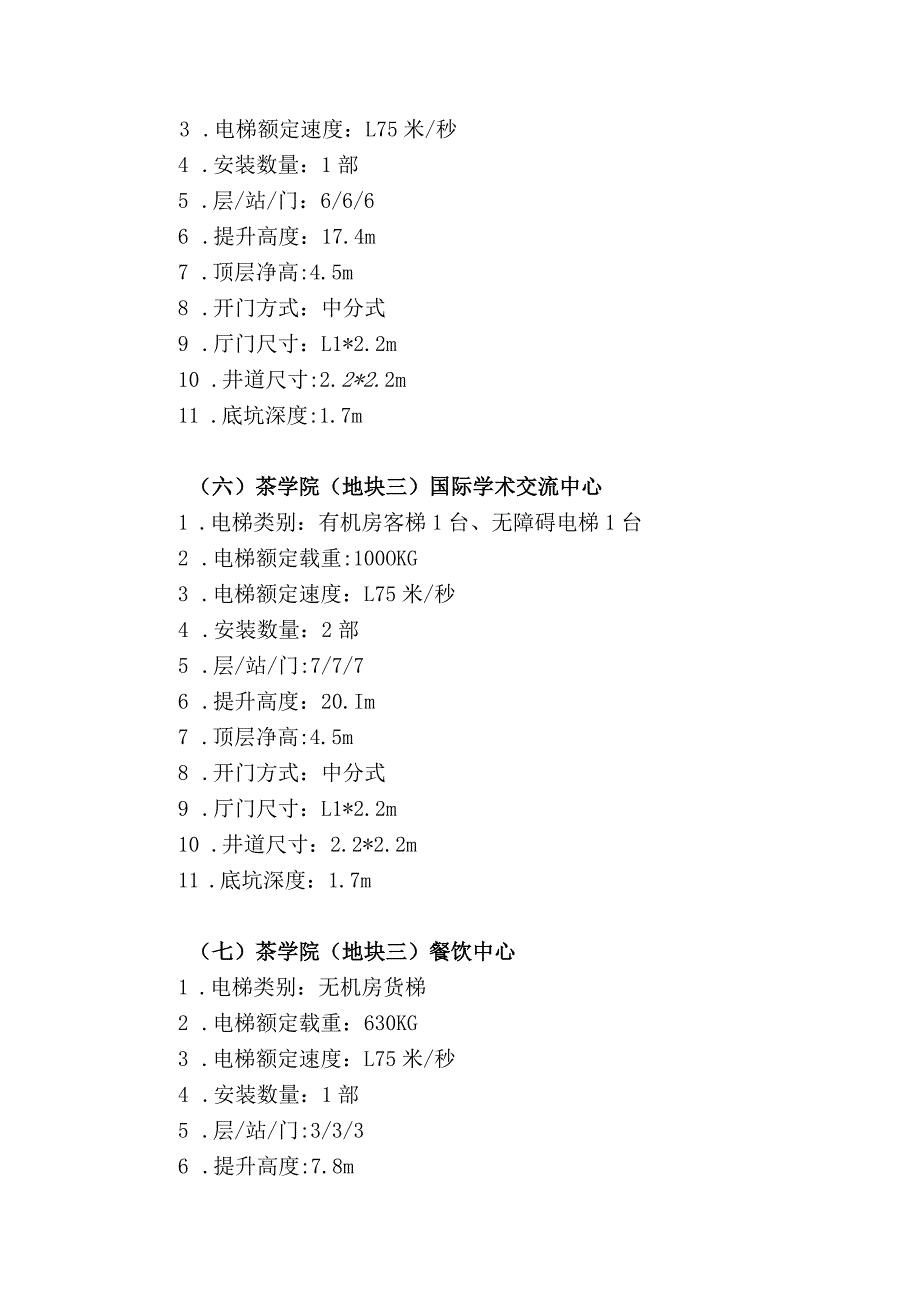

3、电梯类别：有机房客梯2 .电梯额定载重：100OKG3 .电梯额定速度：1.75米/秒4 .安装数量：1部5 .层/站/门：7/7/7（TF至6F）6 .提升高度：20.9m7 .顶层净高:4.5m8 .开门方式：中分式9 .厅门尺寸：L1*2.2m10 .井道尺寸:2.2*2.2m11 .底坑深度：1.7m（五）茶学院（地块三）酒店管理学院1.电梯类别：有机房无障碍电梯2 .电梯额定载重：100OKG3 .电梯额定速度：L75米/秒4 .安装数量：1部5 .层/站/门：6/6/66 .提升高度：17.4m7 .顶层净高:4.5m8 .开门方式：中分式9 .厅门尺寸：L1*2.2m10 .井道
4、尺寸:2.2*2.2m11 .底坑深度:1.7m（六）茶学院（地块三）国际学术交流中心1 .电梯类别：有机房客梯1台、无障碍电梯1台2 .电梯额定载重:100OKG3 .电梯额定速度：L75米/秒4 .安装数量：2部5 .层/站/门:7/7/76 .提升高度：20.Im7 .顶层净高:4.5m8 .开门方式：中分式9 .厅门尺寸：L1*2.2m10 .井道尺寸：2.2*2.2m11 .底坑深度：1.7m（七）茶学院（地块三）餐饮中心1 .电梯类别：无机房货梯2 .电梯额定载重：630KG3 .电梯额定速度：L75米/秒4 .安装数量：1部5 .层/站/门:3/3/36 .提升高度:7.8m7
5、.顶层净高:3.64.6m8 .开门方式：中分式9 .厅门尺寸：L3*2.2m10 .井道尺寸:2,1*L9m11底坑深度：1.4m二、利川基地4、5#地块电梯技术参数汇总说明：4、5#地共计有机房电梯16部，无机房电梯14部，具体要求如下。（一）地块四1#学生宿舍楼1 .电梯类别：有机房客梯（无障碍电梯）2 .电梯额定载重：100OKG3 .电梯额定速度：L75米/秒4 .安装数量：4部5 .层/站/门：7/7/76 .提升高度：20.Im7 .顶层净高:4.5m8 .开门方式：中分式9,厅门尺寸：L1*2.2m10 .井道尺寸:2.2*2.2m11 .底坑深度：L65m（二）地块四2#学生
6、宿舍楼1 .电梯类别：有机房客梯（无障碍电梯）2 .电梯额定载重：100OKG3 .电梯额定速度：L75米/秒4 .安装数量：4部5 .层/站/门：7/7/76 .提升高度：20.Im7 .顶层净高:4.5m8 .开门方式：中分式9,厅门尺寸：L1*2.2m10.井道尺寸:2.2*2.2mIL底坑深度:1.7m（三）、地块四3#学生宿舍楼1 .电梯类别：有机房客梯（无障碍电梯）2 .电梯额定载重：100OKG3 .电梯额定速度：L75米/秒4 .安装数量：2部5 .层/站/门：7/7/76 .提升高度：20.Im7 .顶层净高:4.5m8 .开门方式：中分式9 .厅门尺寸：L1*2.2m10
7、.井道尺寸:2.2*2.2mIL底坑深度:1.7m（四）、地块四学生餐厅1.电梯类别：有机房客梯（无障碍电梯）餐梯2 .电梯额定载重：100OKG3 .电梯额定速度：LO米/秒4 .安装数量：3部5 .层/站/门：3/3/36 .提升高度：10.8m7 .顶层净高:4.5m8 .开门方式：中分式9 .厅门尺寸：L1*2.2m10 .井道尺寸:2.2*2.2m11 .底坑深度：1.7m（五）、地块四Sl专家楼1.电梯类别：电梯（无机房）2 .电梯额定载重：450KG3 .电梯额定速度：0.25米/秒4 .安装数量：1部5 .层/站/门：3/3/36 .提升高度:6.8m7 .顶层净高:3.2m8
8、 .开门方式：中分式9 .厅门尺寸:0.8*2.2m10 .井道尺寸:1.6*L5m11 底坑深度:0.4m）、地块四S2专家楼1.电梯类别：电梯（无机房）12 电梯额定载重：450KG13 电梯额定速度：0.25米/秒14 .安装数量：1部15 层/站/门:3/3/316 提升高度:6.8m17 顶层净高:3.2m18 开门方式：中分式19 厅门尺寸:0.8*2.2m20 .井道尺寸:1.6*1.5m21 .底坑深度：0.4m22 ）、地块四S3专家楼1 .电梯类别：电梯（无机房）2 .电梯额定载重：400KG3 .电梯额定速度：0.25米/秒4 .安装数量：1部5 .层/站/门：3/3/3
9、6 .提升高度:6.8m7 .顶层净高:3.2m8 .开门方式：中分式9 .厅门尺寸:0.8*2.2m10 .井道尺寸:1.6*1.5m11 底坑深度：0.4m12 ）、地块四S4专家楼1 .电梯类别：电梯（无机房）2 .电梯额定载重：400KG3 .电梯额定速度：0.25米/秒4 .安装数量：1部5 .层/站/门：4/4/46 .提升高度：10.4m7 .顶层净高:3.2m8 .开门方式：中分式9 .厅门尺寸:0.8*2.2m10 .井道尺寸：L6*1.6m11 底坑深度：0.4m）、地块四S5专家楼1.电梯类别：电梯（无机房）12 电梯额定载重：400KG13 电梯额定速度：0.25米/秒
10、14 .安装数量：1部15 层/站/门：4/4/416 提升高度:9.8m17 顶层净高:3.2m18 开门方式：中分式19 厅门尺寸:0.8*2.2m20 .井道尺寸:L6*1.5mIL底坑深度：0.4m（十）、地块四S6专家楼1 .电梯类别：电梯（无机房）2 .电梯额定载重：450KG3 .电梯额定速度：0.25米/秒4 .安装数量：9部5 .层/站/门:3/3/36 .提升高度:6.8m7 .顶层净高:3.3m8 .开门方式：中分式9 .厅门尺寸:0.8*2.2m10 .井道尺寸：L6*1.9mIL底坑深度:0.4m（十一）、地块五教师公寓1.电梯类别：有机房客梯（无障碍电梯）2 .电梯额定载重:100OKG3 .电梯额定速度：L75米/秒4安装数量:3部5 .层/站/门：7/7/76 .提升高度：19.8m
