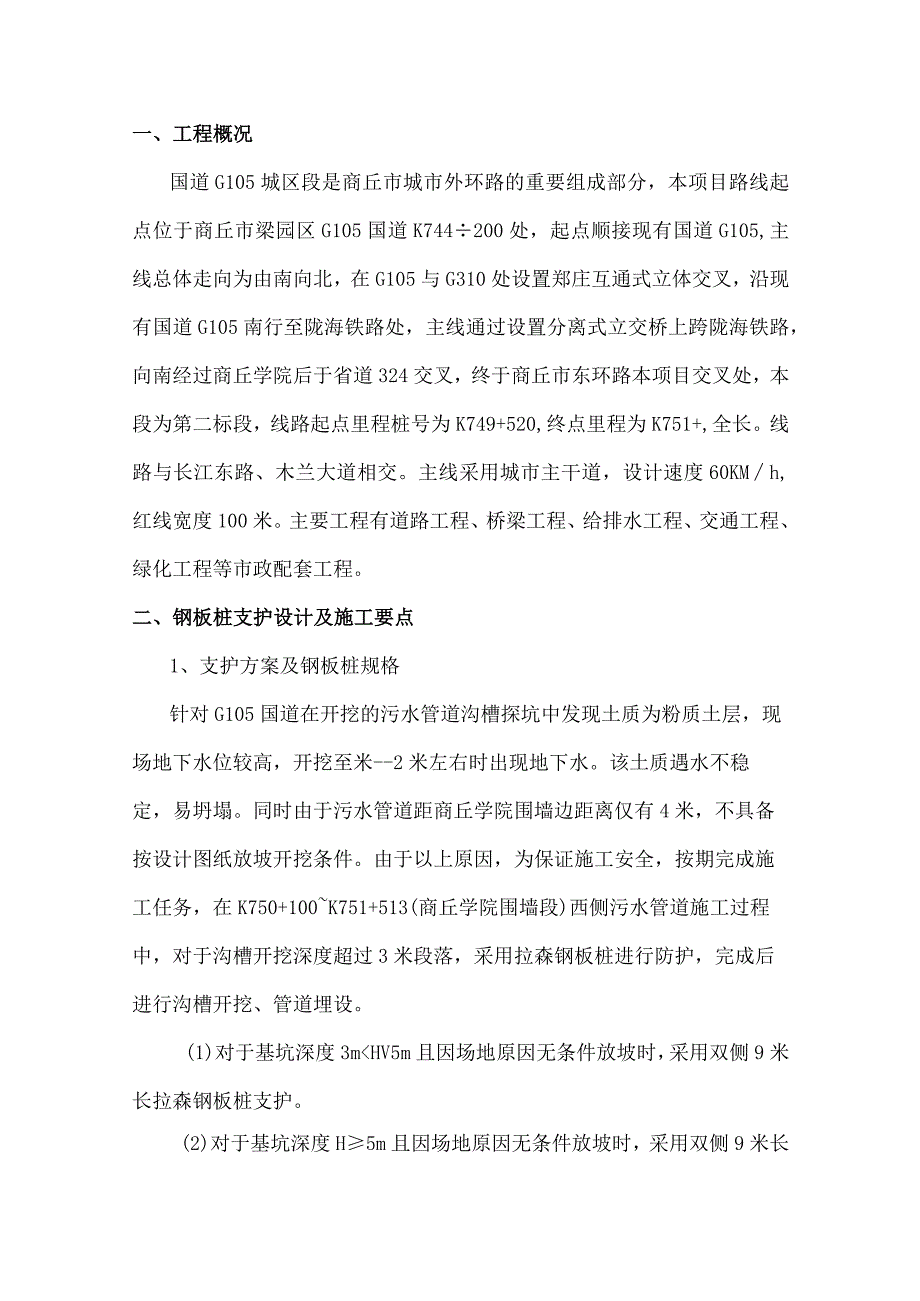

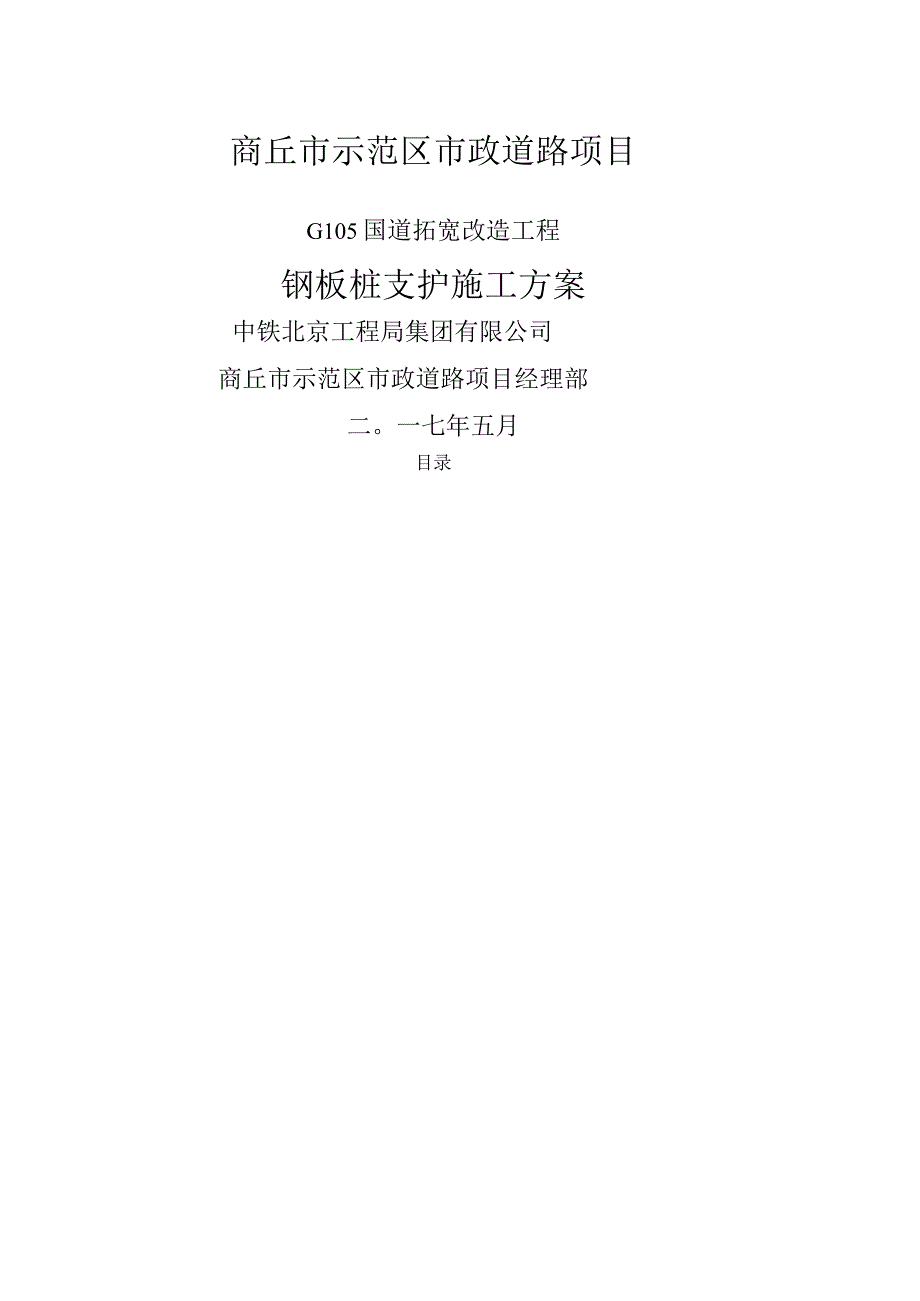

1、商丘市示范区市政道路项目G105国道拓宽改造工程钢板桩支护施工方案中铁北京工程局集团有限公司商丘市示范区市政道路项目经理部二。一七年五月目录一、工程概况国道G105城区段是商丘市城市外环路的重要组成部分，本项目路线起点位于商丘市梁园区G105国道K744200处，起点顺接现有国道G105,主线总体走向为由南向北，在G105与G310处设置郑庄互通式立体交叉，沿现有国道G105南行至陇海铁路处，主线通过设置分离式立交桥上跨陇海铁路，向南经过商丘学院后于省道324交叉，终于商丘市东环路本项目交叉处，本段为第二标段，线路起点里程桩号为K749+520,终点里程为K751+,全长。线路与长江东路、木兰
2、大道相交。主线采用城市主干道，设计速度60KMh,红线宽度100米。主要工程有道路工程、桥梁工程、给排水工程、交通工程、绿化工程等市政配套工程。二、钢板桩支护设计及施工要点1、支护方案及钢板桩规格针对G105国道在开挖的污水管道沟槽探坑中发现土质为粉质土层，现场地下水位较高，开挖至米-2米左右时出现地下水。该土质遇水不稳定，易坍塌。同时由于污水管道距商丘学院围墙边距离仅有4米，不具备按设计图纸放坡开挖条件。由于以上原因，为保证施工安全，按期完成施工任务，在K750+100K751+513(商丘学院围墙段)西侧污水管道施工过程中，对于沟槽开挖深度超过3米段落，采用拉森钢板桩进行防护，完成后进行沟

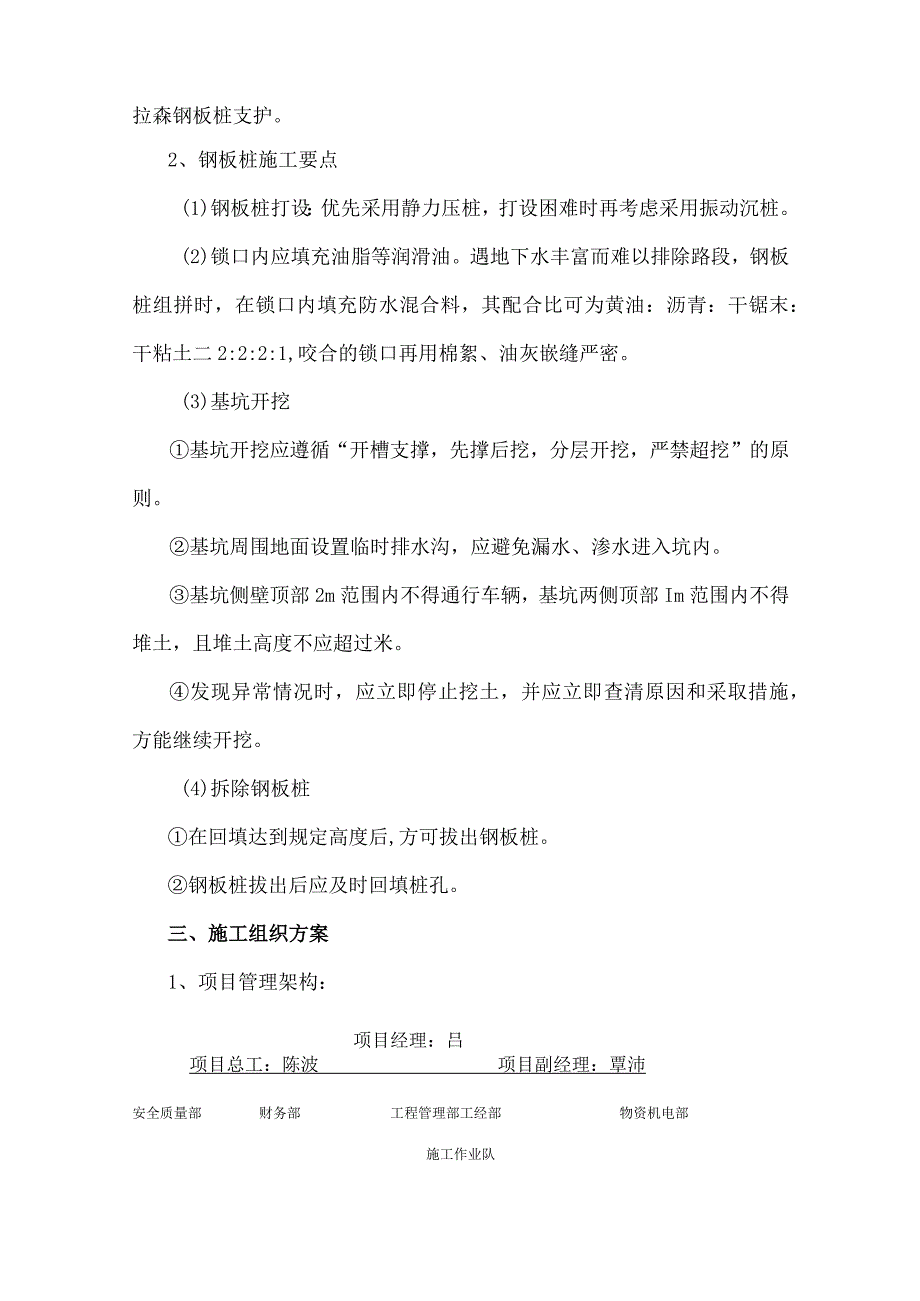

3、槽开挖、管道埋设。(1)对于基坑深度3mHV5m且因场地原因无条件放坡时，采用双侧9米长拉森钢板桩支护。(2)对于基坑深度H5m且因场地原因无条件放坡时，采用双侧9米长拉森钢板桩支护。2、钢板桩施工要点(1)钢板桩打设：优先采用静力压桩，打设困难时再考虑采用振动沉桩。(2)锁口内应填充油脂等润滑油。遇地下水丰富而难以排除路段，钢板桩组拼时，在锁口内填充防水混合料，其配合比可为黄油：沥青：干锯末：干粘土二2:2:2:1,咬合的锁口再用棉絮、油灰嵌缝严密。(3)基坑开挖基坑开挖应遵循“开槽支撑，先撑后挖，分层开挖，严禁超挖”的原则。基坑周围地面设置临时排水沟，应避免漏水、渗水进入坑内。基坑侧壁顶部
4、2m范围内不得通行车辆，基坑两侧顶部Im范围内不得堆土，且堆土高度不应超过米。发现异常情况时，应立即停止挖土，并应立即查清原因和采取措施，方能继续开挖。(4)拆除钢板桩在回填达到规定高度后,方可拔出钢板桩。钢板桩拔出后应及时回填桩孔。三、施工组织方案1、项目管理架构：项目经理：吕项目总工：陈波项目副经理：覃沛安全质量部财务部工程管理部工经部物资机电部施工作业队2、钢板桩的选用(1)钢板桩材料：采用热轧U型钢板桩，采用单根长度9m和12m。(2)钢板桩支护施工周转长度:按双侧IOonl考虑。(3)每根钢板桩的使用寿命：按可周转20次考虑(包括日常维护情况下)。3、钢板桩检验(1)U型钢板桩由供方
5、技术监督部门检查和验收。(2)钢板桩强垂直度允许偏差为1/150；沿基坑轴线方向墙面左右允许偏差为300m11o(3)钢板桩桩底标高允许偏差为500mm。(4)外观检验包括表面缺陷、长度、宽度、厚度、端头矩形比、平直度和锁口形状等内容。检查中要注意：、对打入钢板桩有影响的焊接件应予以割除；、有割孔、断面缺损的应予以补强；四、施工方法1、施工放样与定位(1)将施工区域控制点标明并经过复核无误后加以有效保护。(2)定桩位：按顺序标明钢板桩的具体桩位，洒灰线标明。2、钢板桩的吊装、堆放(1)钢板桩吊运：装卸钢板桩宜采用两点吊。吊运时，每次起吊的钢板桩根数不宜过多，并应注意保护锁口免受损伤。吊运方式有
6、成捆起吊和单根起吊。成捆起吊通常采用钢索捆扎，而单根吊运常用专用的吊具。(2)钢板桩堆放：钢板桩堆放的地点，要选择在不会因压重而发生较大沉陷变形的平坦而坚固的场地上，并便于运往打桩施工现场。3、导架的安装在钢板桩施工中，为保证沉桩轴线位置的正确和桩的竖直，控制桩的打入精度，防止板桩的屈曲变形和提高桩的贯入能力，一般都需要设置一定刚度的、坚固的导架，亦称“施工围楝”。导架采用单层双面形式，通常由导梁和围楝桩等组成，围楝桩的纵向间距一般为2.53.5米，双面围楝之间的间距不宜过大，一般略比板桩墙厚度大1015mm。安装导架时应注意以下几点：采用测量仪器控制和调整导梁的横向、纵向位置。导梁的高度要适
7、宜，要有利于控制钢板桩的施工高度和提高施工工效。导梁不能随着钢板桩的打设而产生下沉和变形。导梁的位置应尽量垂直，并不能与钢板桩碰撞。4、钢板桩施打(1)钢板桩施工关系到施工支护和安全，是本工程施工最关键的工序之一，在施工中要注意以下施工有关要求:钢板桩施打前一定要熟悉地下管线、构筑物的情况，认真放出准确的支护桩中线。打桩前，对钢板桩逐根检查，剔除连接锁口锈蚀、变形严重的钢板桩，不合格者待修整后才可使用。打桩前，在钢板桩的锁口内涂油脂，以方便打入拔出。在插打过程中随时测量监控每块桩的斜度不超过2%,当偏斜过大不能用拉齐方法调正时，拔起重打。(2)为保证钢板桩打设精度采用屏风式打入法。先用吊车将钢
8、板桩吊至插桩点处进行插桩，插桩时锁口要对准，每插入一块即套上桩帽轻轻锤击。在打桩过程中，保证垂直度。为防止锁口中心平面位移,在打桩进行方向的钢板桩锁口处设卡板，阻止板桩位移。同时在围楝上预先算出每块板块的位置，以便随时检查校正。打桩时，开始打设第一、二块钢板的打入位置和方向要确保精度，每打入Im测量一次。(3)钢板桩施工要求钢板桩沉桩施工先试桩，试桩数量不小于10根。钢板桩放线施工，桩头就位必须正确、垂直、沉桩过程中，随时检测，发现问题，及时处理。沉桩容许偏差：平面位置纵向IOonmb横向为-50mm0mm；垂直度为5。基坑开挖后钢板桩垂直平顺，无严重扭曲、倾斜和劈裂现象，锁口连接严密。沉桩施
9、工前必须平整清除地下、地面及高空障碍物，需保留的地下管线应挖露出来，加以保护。(4)振动沉桩振动锤振动频率大于钢桩的自振频率。振桩前，振动锤的桩夹应紧钢桩上端，并使振动锤与钢板桩重心在同一直线上。振动锤夹紧钢板桩吊起，使工字钢桩垂直就位或钢板桩锁口插入相邻桩锁口内，待桩稳定、位置正确并垂直后，再振动下沉。钢桩每下沉12三左右，停振检测桩的垂直度，发现偏差，及时纠正。钢板桩试桩数量不小于10根。沉桩中钢桩下沉速度突然减小，应停止沉桩，并钢桩向上拔起，然后重新快速下沉，如仍不能下沉，采取其他措施。(5)静力压桩压桩机压桩时，桩帽与桩身的中心线必须重合。压桩过程中随时检查桩身的垂直度，初压过程中，发
10、现桩身位移、倾斜和压入过程中桩身突然倾斜及设备达到额定压力而持续20min,仍不能下沉时，及时采取措施五、钢板桩的拔除基坑回填后，要拔除钢板桩，以便重复使用，拔除钢板桩前，应仔细研究拔桩方法顺序和拔桩时间及土孔处理。否则，由于拔桩的振动影响，以及拔桩带土过多会引起地面沉降和位移，会给己施工的地下结构带来危害，并影响临近原有建筑物、构筑物或底下管线的安全。先用打拔桩机夹住钢板桩头部振动Imin2min,使钢板桩周围的土松动，产生“液化”，减少土对桩的摩阻力，然后慢慢的往上振拔。拔桩时注意桩机的负荷情况，发现上拔困难或拔不上来时，应停止拔桩，先振动Imin2min后再往下锤再往上振拔，如此反复可将
11、桩拔出来。(1)拔桩方法本工程拔桩采用振动锤拔桩：利用振动锤产生的强迫振动，扰动土质，破坏钢板桩周围土的粘聚力以克服拔桩阻力，依靠附加起吊力的作用将桩拔除。(2)拔桩时应注意事项拔桩起点和顺序：对封闭式钢板桩墙，拔桩起点应离开角桩5根以上。可根据沉桩时的情况确定拔桩起点，必要时也可用跳拔的方法。拔桩的顺序最好与打桩时相反。振打与振拔：拔桩时，可先用振动锤将板桩锁口振活以减小土的粘附，然后边振边拔。对较难拔除的板桩可先用柴油锤将桩振下100-300mm,再与振动锤交替振打、振拔。有时，为及时回填拔桩后的土孔，当把板桩拔至比基础底板略高时暂停引拔，用振动锤振动几分钟,尽量让土孔填实一部分。起重机应
12、随振动锤的启动而逐渐加荷，起吊力一般略小于减振器弹簧的压缩极限。对引拔阻力较大的钢板桩，采用间歇振动的方法，每次振动15min,振动锤连续不超过1.5h。(3)钢板桩土孔处理对拔桩后留下的桩孔，必须及时回填处理。桩每拔高Inl后暂停引拔，振动几分钟让土孔填实。钢板拔出桩孔后，剩余的空隙采用灌沙回填。(4)钢板桩的施工中遇到的问题及处理：由于本工程地质结构复杂，钢板桩打拔施工中常遇到一些难题，常采用如下几点办法解决：打桩过程中有时遇上大的块石或其它不明障碍物，导致钢板桩打入深?度不够，采用转角桩或弧形桩绕过障碍物。钢板桩杂填土地段挤进过程中受到石块等侧向挤压作用力大小不同容易发生偏斜，采取以下措
13、施进行纠偏：在发生偏斜位置将钢板桩往上拔，再往下锤进，如此上下往复振拔数次，可使大的块石被振碎或使其发生位移，让钢板桩的位置得到纠正，减少钢板桩的倾斜度。钢板桩沿轴线倾斜度较大时，采用异形桩来纠正，异形桩一般为上宽下窄和宽度大于或小于标准宽度的板桩，异形桩可根据据实际倾斜度进行焊接加工；倾斜度较小时也可以用卷扬机或葫芦和钢索将桩反向拉住再锤击。在基础较软处，有时发生施工当时将邻桩带入现象，采用的措施是把相邻的数根桩焊接在一起，并且在施打当桩的连接锁口上涂以黄油等润滑剂减少阻力。六、质量保证措施1、严格遵守和执行有关的施工质量规范。2、根据IS09001标准要求，推行全面质量管理，建立质量保证体
14、系，提高全员质量意识，确保质量管理惯彻整个施工过程。坚持质量自检、互检、交接检“三检”制。3、实行质量管理项目部负责制，配置专职质检员，具体负责质量管理工作。严格按项目部管理体系进行施工管理。4、钢板桩施打前必须进行选材，对有变形的进行矫正。5、钢板桩质量要求a、桩的垂直度控制在1%以内；b、桩底高程误差控制在IOCm左右；c、沉桩要连续，不允许出现不连锁现象；d、桩的平面位移控制在15Cnl以内。七、安全施工措施1、基坑顶周边设置连续封闭的安全护栏，防止人员坠落。2、为切实保证施工人员安全，树立“安全第一，预防为主”的思想，根据国家建设部颁发的安全检查评分标准制订具体措施。3、建立安全保证体
15、系，除企业已有的机构外，工地设立安全管理机构，工程项目设立安全小组、班组设安全员，形成一个健全的安全保证体系，工地的安全管理机构负责工地日常的安全工作，定期组织安全检查，对不符合要求的要及时发出整改通知，指导工程项目部和班组安全员的工作，对违章作业者进行批评教育和处罚。4、优化安全技术组织措施，包括以改善施工劳动条件，防止伤亡事故和职业病为目的的一切技术措施，如积极改进施工工艺和操作方法，改善劳动条件，减轻劳动强度，消除危险因素，机械设备应设有安全装置。5、机械操作人员必须持证上岗，各种作业人员应配带相应的安全防护用具及劳保用品，严禁操作人员违章作业，管理人员违章指挥。6、施工中所有机械、电器设备必须达到国家安全防护标准，自制设备、设施应通过安全检验，一切设备应经过工前性能检验合格后方可使用，并由专人负责，严格执行交接班制度，并按规定定期检查保养。7、凡进入现场的一切人员，均要戴安全帽，正确使用“三宝”。要配合公司安全月检工作，工程项目部要实行周检，项目点要日检，施工中应抽检，及时消除安全隐患。8、严格执行各项安全操作规程，施工前要进行安全交底，每月定期进行安全教育，加强工人的安全意识教育。9、在主要入口处挂醒目的安全
