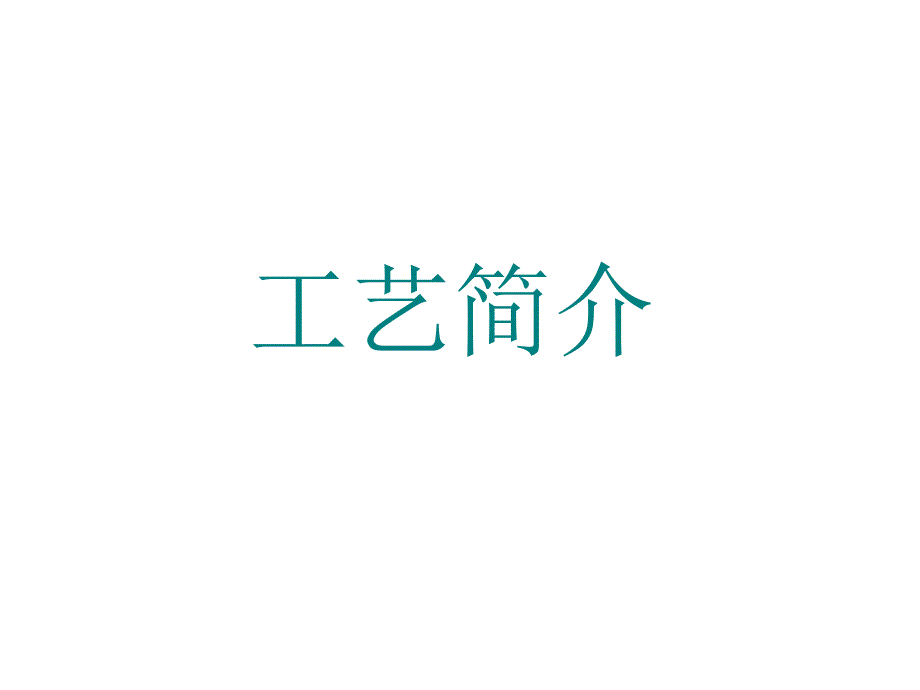

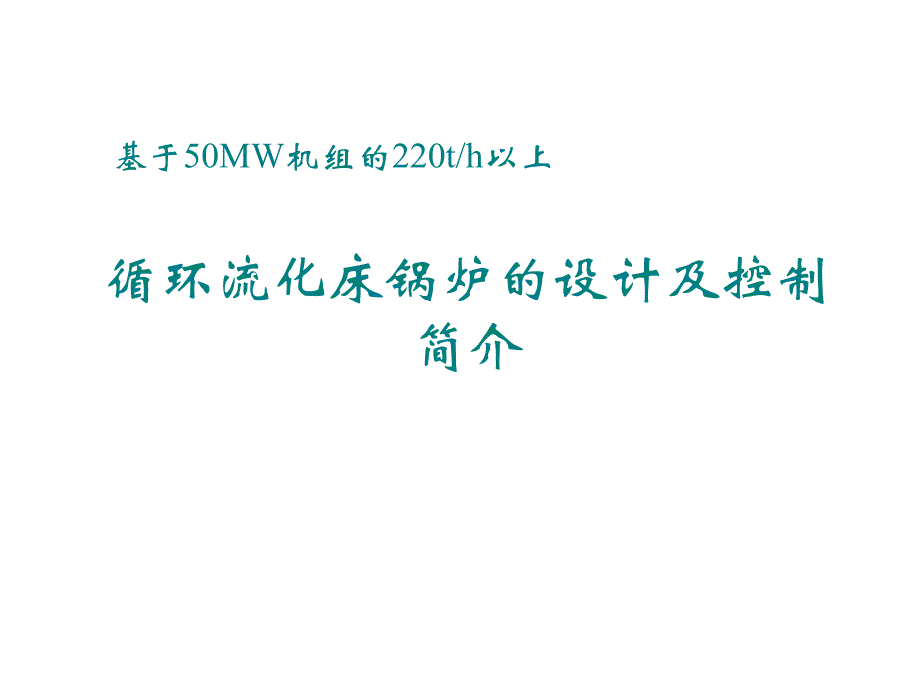

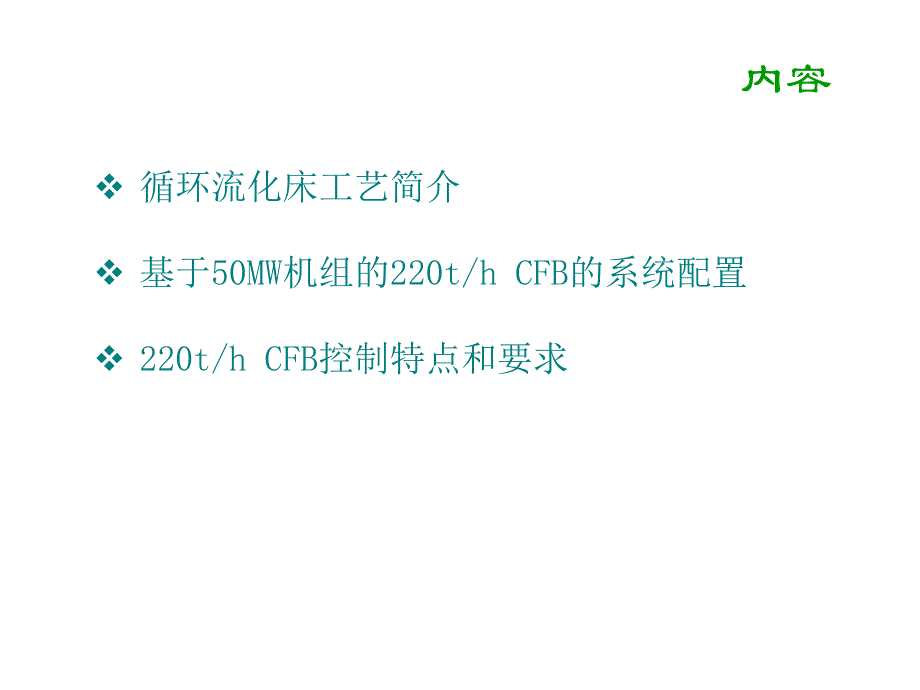

1、循环流化床锅炉的设计及控制简介基于50MW机组的220t/h以上内容v 循环流化床工艺简介 v 基于50MW机组的220t/h CFB的系统配置v 220t/h CFB控制特点和要求工艺简介什么是循环流化床锅炉？什么是循环流化床锅炉？是在是在流化床流化床锅炉基础上改进和发展起来的一锅炉基础上改进和发展起来的一种新型锅炉。其保留了流化床锅炉的全部优点，种新型锅炉。其保留了流化床锅炉的全部优点，而避免和消除了流化床锅炉存在的热效率低、埋而避免和消除了流化床锅炉存在的热效率低、埋管受热面磨损严重和脱硫剂石灰石利用不充分、管受热面磨损严重和脱硫剂石灰石利用不充分、消耗量大和难于大型化等缺点。消耗量大和
2、难于大型化等缺点。除尘器烟囱二次风机一次风机暖风器暖风器引风机炉 膛床层J阀空气预热器分离器上二次风下二次风给煤机烟道省煤器低温过热器高温过热器汽包冷渣器高压风机热风冷风排渣一次风点火器点火助燃风流化风播煤风石灰石给料机石灰石给料风给水布风装置密相区稀相区炉内受热面分离装置返料装置尾部受热面外置热交换器CFB结构汽水系统除盐水低加除氧器给水泵高加省煤器汽包水冷壁（炉内受热面）汽包饱和蒸汽低温过热器减温器高温过热器过热蒸汽燃烧系统风：冷风风机暖风器空预器炉膛高浓烟分离器低浓烟高温过热器炉内过热器低温过热器省煤器空预器引风机电除尘烟囱煤：原煤场除铁器一级破碎二级破碎筛原煤仓给煤机炉膛分离器灰渣优点
3、：优点：燃烧方式独特，着火容易迅速；合理延长颗粒在炉膛内停留时间，适应性 广，效率高；炉膛空间温度分布均匀，燃烧份额分配合 理，燃烧强度高，炉膛截面小；实现低温分段燃烧，降低NOx排放，提供 干法脱硫条件；灰渣低温烧透，综合利用好；1.循环物料的分离2.循环流化床内固体颗粒的浓度选取3.炉内受热面布置和温度控制4.运行风速(或截面热负荷)的确定5.返料机构6.循环流化床锅炉部件的磨损7.低污染燃烧 8.炉内传热9.尾部受热面的设计10.除尘尚需进一步研究的问题河南洛阳孟电燃烧系统河南洛阳孟电汽水系统石家庄永泰电厂燃烧系统石家庄永泰电厂汽水系统两个项目中的异同v孟电锅炉为济南锅炉厂生产的v数字滤
4、波v非线性修正v参数补偿v工程单位变换v开关量接点有效性检查v脉冲量累计控制方案一 数据采集系统(DAS)信号处理 正确性判断 数字滤波 非线性修正 参数补偿 工程单位变换 开关量接点有效性检查 脉冲量累计显示功能 模拟图包括概貌图、区域图和细节图事物的动态特性（显隐、变色、旋转）事物的交互特性（弹出、动作、输入）成组显示、棒图显示 趋势图实时趋势图、历史趋势图 报警显示、响应、记录 Help功能弹出仪表弹出仪表的制作动态特性报警显示和记录报警显示：报警分组报警状态 未确认，报警未消失 未确认，报警已消失 已确认，报警未消失 已确认，报警已消失报警级别 普通、次紧急、紧急、事故 来自普通卡件、
5、来自控制方案、来自SOE卡件记录和打印 随机性打印 周期性打印 人工召唤打印历史数据记录和再现 存储周期最小为1秒 运行人员可随时调出历史数据 模拟量历史数据的曲线分析功能 开关量历史数据的统计功能历史曲线的分析功能 时间轴的自由定义（方向、起始点、跨度）数据轴的自由定义（量程变换）统计功能（平均值、最大值、最小值）性能计算 汽轮机效率 锅炉效率 加热器效率 凝汽器效率二 顺序控制系统(SCS)主设备、辅机的顺控及联锁 提高运行可靠性 降低劳动强度 程序启动 程序停止 手动操作 联锁控制 单独控制引风机功能组引风机启动条件：停车指令未投入 罗兹风机已启动，返料风压力正常引风机入口压力大于最小值
6、引风机入口挡板在最小位置引风机出口挡板打开引风机润滑油压大于最小值按下启动按钮高压风机子功能组引风机子功能组一次风机子功能组二次风机子功能组给煤机子功能组石灰石子功能组排渣子功能组出灰子功能组 石灰石功能组 锅炉定期排污子功能组 锅炉疏水子功能 给水泵子功能组 除氧器子功能组 汽机疏水系统子功能组 汽机油系统子功能组 高压加热器子功能组 循环水系统子功能组 减温减压器子功能组 发电机冷却系统子功能组三 燃烧器管理系统(BMS)BMS功能 大型CFB必须具备的监控系统 监视燃烧系统的参数和状态 防止炉膛结焦，保证炉膛安全 防止汽水异常 进行主燃料跳闸(MFT)锅炉点火启动MFT动作条件 炉膛床温
7、太高 旋风分离器入口或出口温度太高 炉膛温度太低 汽包水位高二值、低二值 炉膛压力高二值、低二值 流化风风量低于最小值 高压风机压力低于规定值6分钟 引风机跳闸 一次风机跳闸 DCS失去电源 手动跳闸MFT联锁 停止全部给煤机 停止全部石灰石给料机 停止全部石灰石旋转阀 停止全部冷渣器 全部调节回路切至手动 点火器不允许打火 供油安全关断阀关闭锅炉吹扫吹扫条件：所有风机都在运行 MFT发生15秒后，且无MFT条件吹扫风量大于总风量的30给料设备切断 燃油系统切断无热启动请求 吹扫计时 吹扫时间可由设计人员修改 吹扫完成后允许锅炉重新点火 如某一条件不满足则中断吹扫点火启动油燃烧器管理 床上、床
8、下点火 油系统泄漏试验 油燃烧器启动条件：没有MFT存在油燃烧器安全切断阀均关闭油燃烧器的风量大于最小值油燃烧器雾化风或雾化蒸汽满足要求油燃烧器油压大于最小值油燃烧器油温大于最小值加热床料达到煤的着火点四 模拟量控制系统(MCS)CFB锅炉本体制造技术尚在高速发展 不同厂家CFBB结构、性能特点及调节手段均存在差异 CFBB燃烧系统是一个大滞后、强耦合的非线性系统 燃烧控制离不开燃烧优化 优化燃烧控制无法形成闭环 定点数（半浮点）限制了复杂方案 CFB有一定的自平衡能力，燃烧稳定性较好，市场不迫切需求PID内容给水调节系统 汽包水位是机组运行的重要参数 反映给水量与供汽量的动态平衡 低负荷时采
9、用单冲量调节系统 高负荷时采用三冲量调节系统“虚假水位”现象 多组PID参数主汽温度调节系统 维持主汽温度稳定 喷水减温、面式减温 串级控制系统 与给水调节综合考虑（面式减温）引风量调节系统 维持炉膛负压 送风量作为前馈主汽压力调节系统 维持主汽压力恒定 由燃料加入量控制 能量供给与能量需求相平衡 串级调节系统 考虑煤种影响 设置不调温死区 主汽流量作为前馈给煤控制系统 给煤量指令与总风量交叉限制 考虑煤质影响一次风量调节系统 送入助燃空气 组织初期燃烧 流化床料及燃料 风量大小适宜(最佳风煤比)考虑因素：煤种负荷床温炉温二次风调节系统 送入燃料燃烬所需空气量 分段燃烧降低NOX 影响因素：煤种负荷床温炉温床温控制 维持床温850900 影响因素：给煤量石灰石供给量排渣量一次风量二次风量返料量 调节一、二次风比例 调节返料量（中温返料）石灰石给料量控制系统 石灰石脱硫 煤种 给煤量 Ca/S比谢谢大家！谢谢大家！
