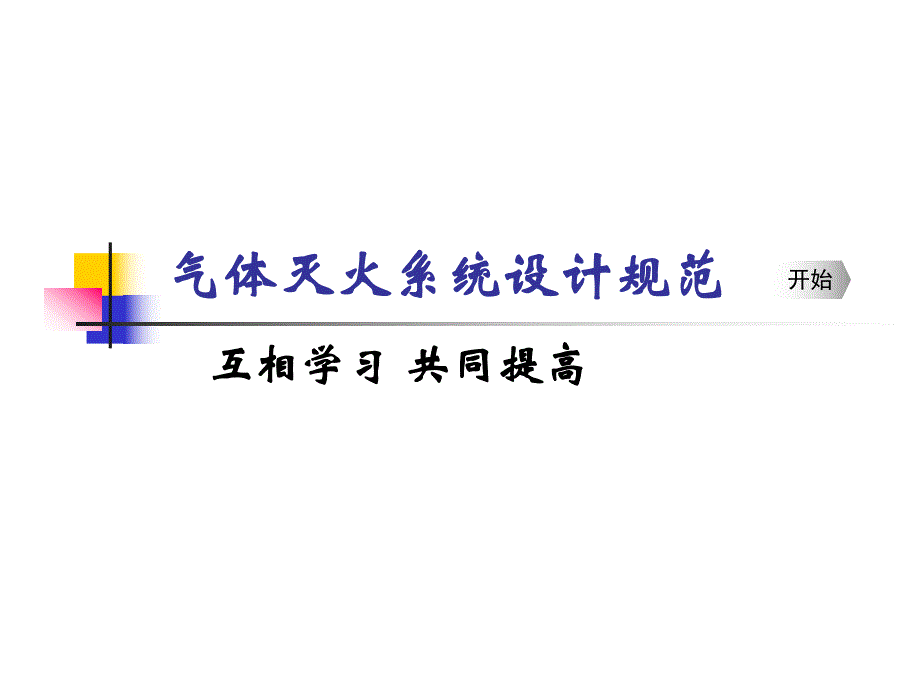

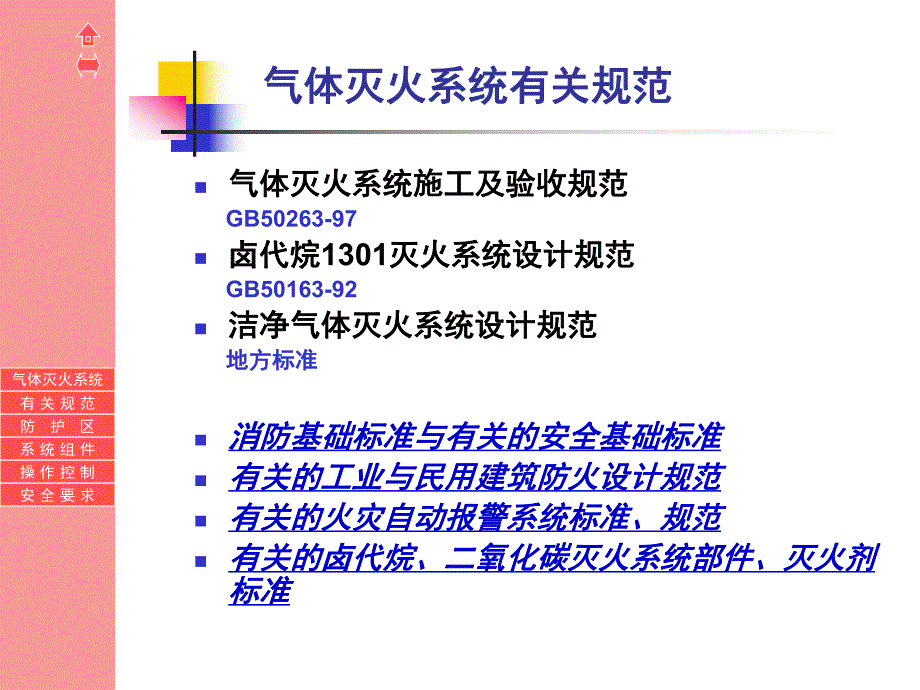

1、气体灭火系统设计规范气体灭火系统设计规范互相学习互相学习 共同提高共同提高开始安 全 要 求操 作 控 制系 统 组 件防 护 区有 关 规 范气体灭火系统气体灭火系统有关规范气体灭火系统有关规范n气体灭火系统施工及验收规范气体灭火系统施工及验收规范 GB50263-97n卤代烷卤代烷1301灭火系统设计规范灭火系统设计规范 GB50163-92n洁净气体灭火系统设计规范洁净气体灭火系统设计规范 地方标准地方标准n消防基础标准与有关的安全基础标准消防基础标准与有关的安全基础标准n有关的工业与民用建筑防火设计规范有关的工业与民用建筑防火设计规范n有关的火灾自动报警系统标准、规范有关的火灾自动报警

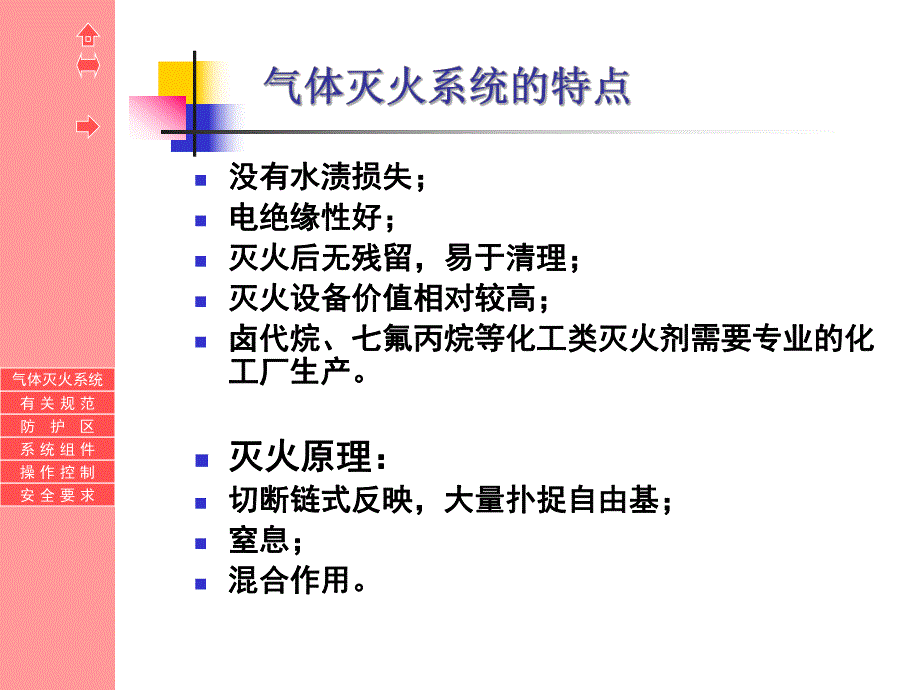

2、系统标准、规范n有关的卤代烷、二氧化碳灭火系统部件、灭火剂有关的卤代烷、二氧化碳灭火系统部件、灭火剂标准标准安 全 要 求操 作 控 制系 统 组 件防 护 区有 关 规 范气体灭火系统n没有水渍损失；没有水渍损失；n电绝缘性好；电绝缘性好；n灭火后无残留，易于清理；灭火后无残留，易于清理；n灭火设备价值相对较高；灭火设备价值相对较高；n卤代烷、七氟丙烷等化工类灭火剂需要专业的化卤代烷、七氟丙烷等化工类灭火剂需要专业的化工厂生产。工厂生产。n灭火原理：灭火原理：n切断链式反映，大量扑捉自由基；切断链式反映，大量扑捉自由基；n窒息；窒息；n混合作用。混合作用。安 全 要 求操 作 控 制系 统
3、组 件防 护 区有 关 规 范气体灭火系统n卤代烷气体灭火系统卤代烷气体灭火系统n卤代烷卤代烷1211灭火系统灭火系统n卤代烷卤代烷1301灭火系统灭火系统n替代物替代物n洁净气体灭火系统洁净气体灭火系统n混合惰性气体灭火系统混合惰性气体灭火系统n二氧化碳灭火系统二氧化碳灭火系统n高压二氧化碳灭火系统高压二氧化碳灭火系统n低压二氧化碳灭火系统低压二氧化碳灭火系统n其它灭火系统如气溶胶其它灭火系统如气溶胶安 全 要 求操 作 控 制系 统 组 件防 护 区有 关 规 范气体灭火系统 卤代烷气体灭火系统（哈龙）是开发应用较早，卤代烷气体灭火系统（哈龙）是开发应用较早，灭火效能较高，不导电，耐储存，
4、毒性低，无残灭火效能较高，不导电，耐储存，毒性低，无残留，应用非常广泛的气体灭火系统。留，应用非常广泛的气体灭火系统。但由于卤代烷对大气臭氧层有破坏作用，使但由于卤代烷对大气臭氧层有破坏作用，使用受到了限制，根据用受到了限制，根据蒙特利尔议定书蒙特利尔议定书等国际等国际公约，我国将在公约，我国将在2010年以前，停止生产卤代烷灭年以前，停止生产卤代烷灭火剂。火剂。曾经得到广泛应用的卤代烷灭火系统有：曾经得到广泛应用的卤代烷灭火系统有：n卤代烷卤代烷1211气体灭火系统气体灭火系统n卤代烷卤代烷1301气体灭火系统气体灭火系统安 全 要 求操 作 控 制系 统 组 件防 护 区有 关 规 范气体
5、灭火系统 卤代烷卤代烷1211灭火剂（灭火剂（CF2CIBr 二氟一氯一溴甲二氟一氯一溴甲烷）是一种性能良好的灭火剂。它具有抑制燃烧过烷）是一种性能良好的灭火剂。它具有抑制燃烧过程中基本化学反应的能力。其灭火机理是：程中基本化学反应的能力。其灭火机理是：1211在高温下的分解物能够中断燃烧过程中化学连锁反在高温下的分解物能够中断燃烧过程中化学连锁反应的链传递。因而它的灭火能力强、灭火速度快。应的链传递。因而它的灭火能力强、灭火速度快。在九十年代以前，卤代烷在九十年代以前，卤代烷1211得到了广泛的应得到了广泛的应用。用。卤代烷卤代烷1211的毒性相对较高，在灭火浓度下对的毒性相对较高，在灭火浓
6、度下对人员影响较大。人员影响较大。安 全 要 求操 作 控 制系 统 组 件防 护 区有 关 规 范气体灭火系统卤代烷卤代烷1301气体灭火系统气体灭火系统 卤代烷卤代烷1301（CF3Br 三氟一三氟一溴甲烷）是一种能够用于扑救多溴甲烷）是一种能够用于扑救多种类型火灾的有效灭火剂。它主种类型火灾的有效灭火剂。它主要是通过高温分解物对燃烧反应要是通过高温分解物对燃烧反应进行抑制，中断燃烧的链式反应，进行抑制，中断燃烧的链式反应，使火焰熄灭，因而具有很高的灭使火焰熄灭，因而具有很高的灭火效力，并且可使灭火过程在瞬火效力，并且可使灭火过程在瞬间完成。间完成。安 全 要 求操 作 控 制系 统 组
7、件防 护 区有 关 规 范气体灭火系统卤代烷卤代烷1301气体灭火系统气体灭火系统 卤代烷卤代烷1301还具有不导还具有不导电、耐储存、腐蚀性小、毒电、耐储存、腐蚀性小、毒性较低、灭火后不留痕迹等性较低、灭火后不留痕迹等一系列优点。一系列优点。九十年代以来，九十年代以来，1301得得到了广泛的应用。到了广泛的应用。直至今天，直至今天，1301仍然是仍然是最高效、无毒的灭火药剂。最高效、无毒的灭火药剂。在美国的军工、航天系在美国的军工、航天系统仍在应用。统仍在应用。安 全 要 求操 作 控 制系 统 组 件防 护 区有 关 规 范气体灭火系统1301灭火系统图片返回系统介绍安 全 要 求操 作
8、控 制系 统 组 件防 护 区有 关 规 范气体灭火系统哈龙替代技术评定原则哈龙替代技术评定原则n蒸发后无残留物蒸发后无残留物;n对臭氧层的损耗潜能值（对臭氧层的损耗潜能值（ODP）小，最好为零）小，最好为零;n具有良好的灭火性能具有良好的灭火性能;n无毒或低毒无毒或低毒;n合成物在大气中存留的寿命（合成物在大气中存留的寿命（ALT）短）短;n温室效应潜能值（温室效应潜能值（GWP）小，）小，最好为零最好为零;n具有良好的气相绝缘性具有良好的气相绝缘性;n具有良好的稳定性，能够长期贮存具有良好的稳定性，能够长期贮存;n用量宜接近于卤代烷用量宜接近于卤代烷“1301”;n价格不宜过高，经济合理。
9、价格不宜过高，经济合理。安 全 要 求操 作 控 制系 统 组 件防 护 区有 关 规 范气体灭火系统主要哈龙替代技术种类主要哈龙替代技术种类n卤代烷烃类气体灭火系统（卤代烷烃类气体灭火系统（HFC）；）；n惰性气体灭火系统惰性气体灭火系统；n细水雾灭火系统细水雾灭火系统；n气溶胶灭火系统；气溶胶灭火系统；n常规水喷淋灭火系统。常规水喷淋灭火系统。安 全 要 求操 作 控 制系 统 组 件防 护 区有 关 规 范气体灭火系统二氧化碳气体灭火系统二氧化碳气体灭火系统 二氧化碳是一种能够用于扑救多种类型火灾的灭火剂。二氧化碳是一种能够用于扑救多种类型火灾的灭火剂。它的灭火作用主要是相对地减少空气中
10、的氧含量，降低燃烧它的灭火作用主要是相对地减少空气中的氧含量，降低燃烧物的温度，使火焰熄灭。物的温度，使火焰熄灭。二氧化碳是一种二氧化碳是一种惰性气体惰性气体，对绝大多数物质没有破坏作，对绝大多数物质没有破坏作用，灭火后能很快散逸，不留痕迹，又没有毒害。它适用于用，灭火后能很快散逸，不留痕迹，又没有毒害。它适用于扑救各种可燃、易燃液体和那些受到水、泡沫、干粉灭火剂扑救各种可燃、易燃液体和那些受到水、泡沫、干粉灭火剂的玷污而容易损坏的固体物质火灾。的玷污而容易损坏的固体物质火灾。根据根据储存压力储存压力的不同，二氧化碳灭火系统可分为的不同，二氧化碳灭火系统可分为n高压二氧化碳气体灭火系统高压二氧
11、化碳气体灭火系统n低压二氧化碳气体灭火系统低压二氧化碳气体灭火系统安 全 要 求操 作 控 制系 统 组 件防 护 区有 关 规 范气体灭火系统现在应用较多的替代物现在应用较多的替代物生产厂商大湖公司杜邦公司安素公司名称HFC-227eaHFC-23IG-541商品名称FM-200FE-13INERGEN化学式CF3 3CHFCF3 3七氟丙烷CHF3 3三氟甲烷N2 2ArCO2 2氮、氩、二氧化碳ODP值00.008 0GWP值0.650ALT值31年1天0对A类表面火灭火浓度%5.814.8828.1安 全 要 求操 作 控 制系 统 组 件防 护 区有 关 规 范气体灭火系统七氟丙烷气
12、体灭火系统七氟丙烷气体灭火系统 七氟丙烷灭火剂是众多的哈龙灭火剂替代物之一。其耗七氟丙烷灭火剂是众多的哈龙灭火剂替代物之一。其耗损臭氧层潜能值为损臭氧层潜能值为 0，大气残留时间较短。对人体产生不良，大气残留时间较短。对人体产生不良影响临界值为影响临界值为9，“未观察到不良反应未观察到不良反应”浓度值较高，毒浓度值较高，毒性较低。灭火浓度接近于性较低。灭火浓度接近于1301。比较而言，七氟丙烷的洁净性较好，应用性能适中，在比较而言，七氟丙烷的洁净性较好，应用性能适中，在第一代哈龙替代物中综合性能最好。在第一代哈龙替代物中综合性能最好。在 1996 年，它已被列年，它已被列入国内允许使用的哈龙替
13、代品。入国内允许使用的哈龙替代品。在灭火过程中会分解出微量的氢氟酸有害气体，散发刺在灭火过程中会分解出微量的氢氟酸有害气体，散发刺鼻的气味，有一定的腐蚀性。鼻的气味，有一定的腐蚀性。安 全 要 求操 作 控 制系 统 组 件防 护 区有 关 规 范气体灭火系统混合惰性气体灭火系统混合惰性气体灭火系统n混合惰性气体灭火系统主要有：混合惰性气体灭火系统主要有：nIG-541 N2 52%Ar 40%CO2 8%nIG-55 N2 50%Ar 50%nIG-100 N2 100%nIG-01 Ar 100%n在常温和容器压力条件下，混合惰性气体呈气态形式储存在常温和容器压力条件下，混合惰性气体呈气态
14、形式储存在容器中；在容器中；n不污染环境、无毒、无副作用、无残留物、不会对被保护不污染环境、无毒、无副作用、无残留物、不会对被保护设备构成危害；设备构成危害；n灭火浓度较高，药剂用量用量较大，贮存容器压力较高。灭火浓度较高，药剂用量用量较大，贮存容器压力较高。安 全 要 求操 作 控 制系 统 组 件防 护 区有 关 规 范气体灭火系统汽溶胶灭火系统基本概念汽溶胶灭火系统基本概念n通常所说的气溶胶，是指以空气为分散介质，以通常所说的气溶胶，是指以空气为分散介质，以固态或液态的微粒为分散质的胶体体系。固态或液态的微粒为分散质的胶体体系。n分散系统和胶体分散系统和胶体n 按凝聚状态分类的胶体体系按
15、凝聚状态分类的胶体体系 分散质分散质分散介质分散介质气态气态液态液态固态固态气态气态云、雾云、雾烟雾、高空灰尘烟雾、高空灰尘液态液态泡沫泡沫乳状液（牛奶、乳状液（牛奶、乳化油）乳化油）墨汁、硅胶、墨汁、硅胶、AgI溶液溶液固态固态泡沫塑料、泡沫塑料、冰激凌冰激凌珍珠、水凝胶珍珠、水凝胶红宝石、合金、红宝石、合金、有色玻璃有色玻璃安 全 要 求操 作 控 制系 统 组 件防 护 区有 关 规 范气体灭火系统汽溶胶灭火系统的分类汽溶胶灭火系统的分类n气溶胶灭火剂由氧化剂、还原剂、燃烧速度控制气溶胶灭火剂由氧化剂、还原剂、燃烧速度控制剂和黏合剂组成。剂和黏合剂组成。n热气溶胶：热气溶胶：n K型气溶
16、胶发生剂采用型气溶胶发生剂采用KNO3作主氧化剂，作主氧化剂，含量达到含量达到30以上。以上。n S型气溶胶发生剂采用型气溶胶发生剂采用Sr(NO3)2作主氧化作主氧化剂，以剂，以KNO3作辅氧化剂，作辅氧化剂，Sr(NO3)2含量达到含量达到35-50%,KNO3 10-20%。n冷气溶胶：冷气溶胶：n 干粉灭火剂干粉灭火剂安 全 要 求操 作 控 制系 统 组 件防 护 区有 关 规 范气体灭火系统汽溶胶灭火系统的发展汽溶胶灭火系统的发展n第一代气溶胶灭火系统烟雾灭火技术第一代气溶胶灭火系统烟雾灭火技术n第二代气溶胶灭火系统第二代气溶胶灭火系统 K型气溶胶灭火技术型气溶胶灭火技术n第三代气溶胶灭火系统第三代气溶胶灭火系统 S型气溶胶灭火技术型气溶胶灭火技术安 全 要 求操 作 控 制系 统 组 件防 护 区有 关 规 范气体灭火系统K型气溶胶灭火技术型气溶胶灭火技术n第二代气溶胶灭火系统第二代气溶胶灭火系统 K型气溶胶灭火技术型气溶胶灭火技术n 灭火效率较高，造价很低，设置灵活灭火效率较高，造价很低，设置灵活n 存在问题存在问题（1）安全性安全性n （2）致命缺陷对精密仪器设备、文
