《第04章无机气硬性.ppt》由会员分享，可在线阅读，更多相关《第04章无机气硬性.ppt（47页珍藏版）》请在第壹文秘上搜索。

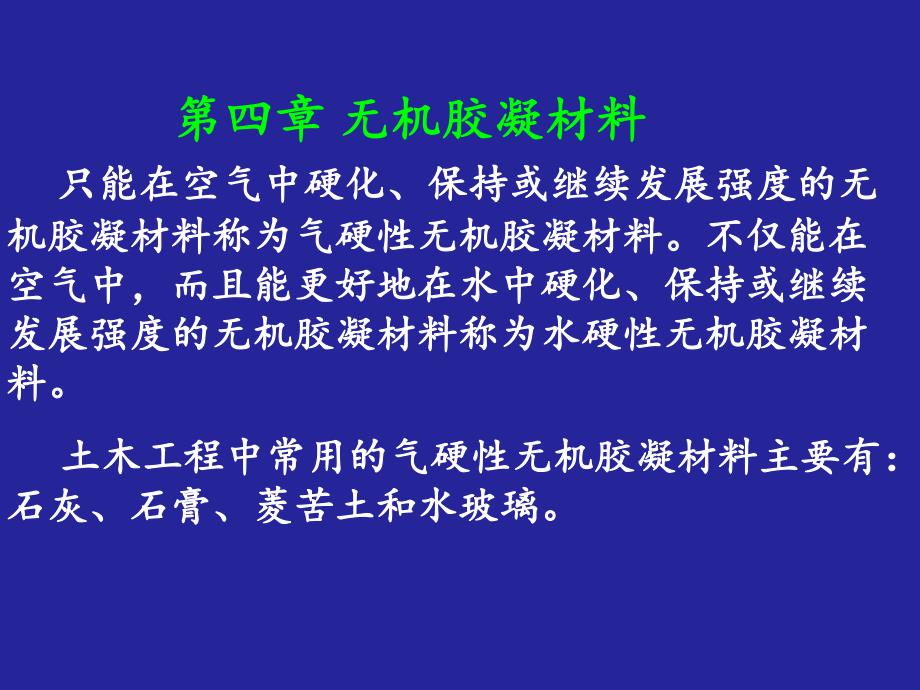

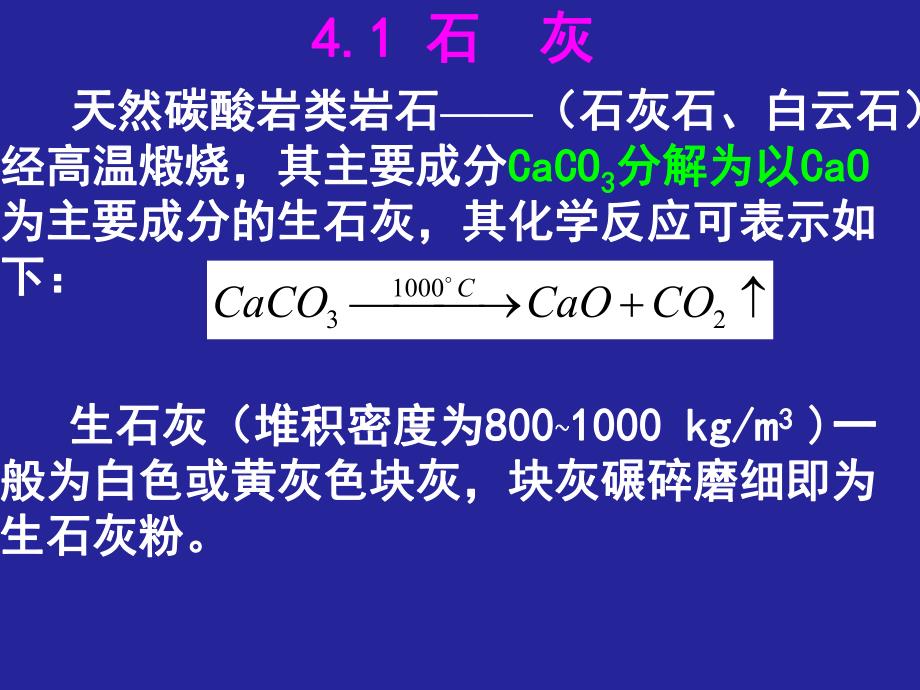

1、 第四章第四章 无机胶凝材料无机胶凝材料 只能在空气中硬化、保持或继续发展强度的无只能在空气中硬化、保持或继续发展强度的无机胶凝材料称为气硬性无机胶凝材料。不仅能在机胶凝材料称为气硬性无机胶凝材料。不仅能在空气中，而且能更好地在水中硬化、保持或继续空气中，而且能更好地在水中硬化、保持或继续发展强度的无机胶凝材料称为水硬性无机胶凝材发展强度的无机胶凝材料称为水硬性无机胶凝材料。料。土木工程中常用的气硬性无机胶凝材料主要有：土木工程中常用的气硬性无机胶凝材料主要有：石灰、石膏、菱苦土和水玻璃。石灰、石膏、菱苦土和水玻璃。4.1 4.1 石石 灰灰 天然碳酸岩类岩石天然碳酸岩类岩石（石灰石、白云石）
2、（石灰石、白云石）经高温煅烧，其主要成分经高温煅烧，其主要成分CaCOCaCO3 3分解为以分解为以CaOCaO为主要成分的生石灰，其化学反应可表示如为主要成分的生石灰，其化学反应可表示如下：下：生石灰（堆积密度为生石灰（堆积密度为800800 1000 1000 kg/mkg/m3 3)一一般为白色或黄灰色块灰，块灰碾碎磨细即为般为白色或黄灰色块灰，块灰碾碎磨细即为生石灰粉。生石灰粉。210003COCaOCaCOC一一.石灰的消化和硬化石灰的消化和硬化1.1.石灰的熟化和石灰的熟化和“陈伏陈伏”|工地上使用石灰时，通常将生石灰加水，使之消工地上使用石灰时，通常将生石灰加水，使之消解为消（熟
3、）石灰解为消（熟）石灰氢氧化钙，这个过程称为石氢氧化钙，这个过程称为石灰的灰的“消化消化”，又称，又称“熟化熟化”：生石灰烧制过程中，往往由于石灰石原料的尺寸生石灰烧制过程中，往往由于石灰石原料的尺寸过大或窑中温度不均匀等原因，生石灰中残留有过大或窑中温度不均匀等原因，生石灰中残留有未烧透的的内核，这种石灰称为未烧透的的内核，这种石灰称为“欠火石灰欠火石灰”。molKJOHCaOHCaO/9.64)(22|第二种情况是由于烧制的温度过高或第二种情况是由于烧制的温度过高或时间过长，使得石灰表面出现裂缝或玻时间过长，使得石灰表面出现裂缝或玻璃状的外壳，体积收缩明显，颜色呈灰璃状的外壳，体积收缩明显
4、，颜色呈灰黑色，这种石灰称为黑色，这种石灰称为“过火石灰过火石灰”。过。过火石灰表面常被粘土杂质融化形成的玻火石灰表面常被粘土杂质融化形成的玻璃釉状物包覆，熟化很慢。当石灰已经璃釉状物包覆，熟化很慢。当石灰已经硬化后，过火石灰才开始熟化，并产生硬化后，过火石灰才开始熟化，并产生体积膨涨，引起隆起鼓包和开裂。体积膨涨，引起隆起鼓包和开裂。|为了消除过火石灰的危害，生石灰为了消除过火石灰的危害，生石灰熟化形成的石灰浆应在储灰坑中放熟化形成的石灰浆应在储灰坑中放置两周以上，这一过程称为石灰的置两周以上，这一过程称为石灰的“陈伏陈伏”。“陈伏陈伏”期间，石灰浆期间，石灰浆表面应保有一层水分，与空气隔绝
5、，表面应保有一层水分，与空气隔绝，以免碳化。以免碳化。|.石灰的硬化石灰的硬化|石灰浆体在空气中逐渐硬化，是由下面两石灰浆体在空气中逐渐硬化，是由下面两个同时进行的过程来完成的：个同时进行的过程来完成的：|（）结晶作用：游离水分蒸发，氢氧化（）结晶作用：游离水分蒸发，氢氧化钙逐渐从饱和溶液中结晶。钙逐渐从饱和溶液中结晶。|（）碳化作用：氢氧化钙与空气中的二（）碳化作用：氢氧化钙与空气中的二氧化碳化合生成碳酸钙结晶，释出水分并被氧化碳化合生成碳酸钙结晶，释出水分并被蒸发：蒸发：OHnCaCOOnHCOOHCa23222)1()(碳化 碳化作用实际是二氧化碳与水碳化作用实际是二氧化碳与水形成碳酸，
6、然后与氢氧化钙反应形成碳酸，然后与氢氧化钙反应生成碳酸钙。所以这个作用不能生成碳酸钙。所以这个作用不能在没有水分的全干状态下进行。在没有水分的全干状态下进行。|二二.建筑石灰的技术指标建筑石灰的技术指标|建筑石灰的技术指标有细度、建筑石灰的技术指标有细度、CaO+MgOCaO+MgO含量、含量、COCO2 2含量和体积安定性等。并按技术指标分为优等品、含量和体积安定性等。并按技术指标分为优等品、一等品和合格品三个等级。具体技术要求见：一等品和合格品三个等级。具体技术要求见：JC/T479-1992 JC/T479-1992 建筑生石灰建筑生石灰 JC/T480-1992 JC/T480-199
7、2 建筑生石灰粉建筑生石灰粉 JC/T481-1992 JC/T481-1992 建筑消石灰粉建筑消石灰粉 钙质生石灰钙质生石灰 MgO5%MgO5%；钙质消石灰粉钙质消石灰粉 MgO4%MgO4%镁质生石灰镁质生石灰 MgOMgO5%5%镁质消石灰粉镁质消石灰粉 MgOMgO4%4%|三三.石灰的技术性质石灰的技术性质|（1 1）可塑性好）可塑性好|生石灰熟化为石灰浆时，能自动形成生石灰熟化为石灰浆时，能自动形成颗粒极细（直径约为颗粒极细（直径约为1 1）的呈胶体分散的呈胶体分散状态的氢氧化钙，表面吸附一层厚的水状态的氢氧化钙，表面吸附一层厚的水膜。因此用石灰调成的石灰砂浆其突出膜。因此用石
8、灰调成的石灰砂浆其突出的优点是具有良好可塑性。在水泥砂浆的优点是具有良好可塑性。在水泥砂浆中掺入石灰浆，可使可塑性显著提高。中掺入石灰浆，可使可塑性显著提高。|(2)(2)硬化慢、强度低硬化慢、强度低|从石灰浆体的硬化过程可以看出，由于空气中二从石灰浆体的硬化过程可以看出，由于空气中二氧化碳稀薄，碳化甚为缓慢。而且表面碳化后，氧化碳稀薄，碳化甚为缓慢。而且表面碳化后，形成紧密外壳，不利于碳化作用的深入，也不利形成紧密外壳，不利于碳化作用的深入，也不利于内部水分的蒸发，因此石灰是硬化缓慢的材料。于内部水分的蒸发，因此石灰是硬化缓慢的材料。|同时，石灰的硬化只能在空气中进行，硬化后的同时，石灰的硬
9、化只能在空气中进行，硬化后的强度也不高。受潮后石灰溶解，强度更低，在水强度也不高。受潮后石灰溶解，强度更低，在水中还会溃散。中还会溃散。如石灰砂浆（如石灰砂浆（1 1：3 3）2828天强度仅为天强度仅为0.2-0.50.2-0.5MPaMPa。所以，石灰不宜在潮湿的环境下作所以，石灰不宜在潮湿的环境下作用，也不宜用于重要建筑物基础。用，也不宜用于重要建筑物基础。（3）硬化时体积收缩大|石灰在硬化过程中，蒸发大量的游离水而引起显著的收缩，所以除调成石灰乳作薄层涂刷外，不宜单独使用。常在其中掺入砂、纸筋等以减少收缩和节约石灰。（4 4）耐水性差，不易贮存）耐水性差，不易贮存|块状类石灰放置太久，
10、会吸收空气中的水块状类石灰放置太久，会吸收空气中的水分而自动熟化成消石灰粉，再与空气中二氧分而自动熟化成消石灰粉，再与空气中二氧化碳作用而还原为碳酸钙，失去胶结能力。化碳作用而还原为碳酸钙，失去胶结能力。所以贮存生石灰，不但要防止受潮，而且不所以贮存生石灰，不但要防止受潮，而且不宜贮存过久。最好运到后即熟化成石灰浆，宜贮存过久。最好运到后即熟化成石灰浆，将贮存期变为陈伏期。由于生石灰受潮熟化将贮存期变为陈伏期。由于生石灰受潮熟化时放出大量的热，而且体积膨胀，所以，储时放出大量的热，而且体积膨胀，所以，储存和运输生石灰时，还要注意安全。存和运输生石灰时，还要注意安全。|四四.石灰的应用石灰的应用
11、|（1 1）石灰乳和石灰砂浆）石灰乳和石灰砂浆|将消石灰粉或熟化好的石灰膏加入多量的水搅拌将消石灰粉或熟化好的石灰膏加入多量的水搅拌稀释，成为石灰乳，是一种廉价的涂料，主要用稀释，成为石灰乳，是一种廉价的涂料，主要用于内墙和天棚刷白，增加室内美观和亮度。我国于内墙和天棚刷白，增加室内美观和亮度。我国农村也用于外墙。石灰乳可加入各种耐碱颜料。农村也用于外墙。石灰乳可加入各种耐碱颜料。调入少量水泥、粒化高炉矿渣或粉煤灰，可提高调入少量水泥、粒化高炉矿渣或粉煤灰，可提高其耐水性，调入氯化钙或明矾，可减少涂层粉化其耐水性，调入氯化钙或明矾，可减少涂层粉化现象。现象。|石灰砂浆是将石灰膏、砂加水拌制而成
12、，按其用石灰砂浆是将石灰膏、砂加水拌制而成，按其用途，分为砌筑砂浆和抹面砂浆。途，分为砌筑砂浆和抹面砂浆。|（2 2）石灰土（灰土）和三合土）石灰土（灰土）和三合土|石灰与粘土或硅铝质工业废料混合使用，制成石石灰与粘土或硅铝质工业废料混合使用，制成石灰土或石灰与工业废料的混合料，加适量的水充灰土或石灰与工业废料的混合料，加适量的水充分拌合后，经碾压或夯实，在潮湿环境中使石灰分拌合后，经碾压或夯实，在潮湿环境中使石灰与粘土或硅铝质工业废料表面的活性氧化硅或氧与粘土或硅铝质工业废料表面的活性氧化硅或氧化铝反应，生成具有水硬性的水化硅酸钙或水化化铝反应，生成具有水硬性的水化硅酸钙或水化铝酸钙，适于在
13、潮湿环境中使用。如建筑物或道铝酸钙，适于在潮湿环境中使用。如建筑物或道路基础中使用的石灰土，三合土，二灰土（石灰、路基础中使用的石灰土，三合土，二灰土（石灰、粉煤灰或炉灰），二灰碎石（石灰、粉煤灰或炉粉煤灰或炉灰），二灰碎石（石灰、粉煤灰或炉灰、级配碎石）等。灰、级配碎石）等。|（3 3）灰砂砖和硅酸盐制品）灰砂砖和硅酸盐制品|石灰与天然砂或硅铝质工业废料混合石灰与天然砂或硅铝质工业废料混合均匀，加水搅拌均匀，加水搅拌,经压振或压制，形成经压振或压制，形成硅酸盐制品。为使其获早期强度，往往硅酸盐制品。为使其获早期强度，往往采用高温高压养护或蒸压，使石灰与硅采用高温高压养护或蒸压，使石灰与硅铝质
14、材料反应速度显著加快，使制品产铝质材料反应速度显著加快，使制品产生较高的早期强度。如灰砂砖、硅酸盐生较高的早期强度。如灰砂砖、硅酸盐砖、硅酸盐混凝土制品等。砖、硅酸盐混凝土制品等。4.2 4.2建筑石膏建筑石膏|石膏石膏是以硫酸钙为主要成分的矿物，当石是以硫酸钙为主要成分的矿物，当石膏中含有结晶水不同时可形成多种性能不同膏中含有结晶水不同时可形成多种性能不同的石膏。的石膏。|2.1 2.1 石膏的原料、分类及生产石膏的原料、分类及生产|根据石膏中含有结晶水的多少不同可分为：根据石膏中含有结晶水的多少不同可分为：|（1 1）无水石膏无水石膏（aSOaSO4 4）：）：也称硬石膏，也称硬石膏，它结
15、晶紧密，质地较硬，是生产硬石膏水泥它结晶紧密，质地较硬，是生产硬石膏水泥的原料。的原料。|（2 2）天然石膏天然石膏（aSOaSO4 42H2H2 2O O）：）：也称也称生石膏或二水石膏，大部分自然石膏矿生石膏或二水石膏，大部分自然石膏矿为生石膏，是生产建筑石膏的主要原料。为生石膏，是生产建筑石膏的主要原料。|（）（）建筑石膏建筑石膏 （aSOaSO4 41/2 H1/2 H2 2O O）也称熟石膏或半水石膏。它是由生石膏也称熟石膏或半水石膏。它是由生石膏加工而成的，根据其内部结构不同可分加工而成的，根据其内部结构不同可分为为型半水石膏和型半水石膏和型半水石膏：型半水石膏：|建筑石膏通常是由
16、天然石膏经压蒸或煅烧加热而成的。建筑石膏通常是由天然石膏经压蒸或煅烧加热而成的。常压下煅烧加热到常压下煅烧加热到107107170170，可产生，可产生型建筑石膏：型建筑石膏：|（二水石膏）（型半水石膏）|124124条件下压蒸（条件下压蒸（1.31.3大气压）加热可产生大气压）加热可产生型建筑石型建筑石膏：膏：|（二水石膏）（型半水石膏）OHOHCaSOOHCaSOCC22417010724211212常压OHOHCaSOOHCaSOC22412424211212压蒸|型半水石膏与型半水石膏与型半水石膏型半水石膏相比，相比，结晶颗粒较粗，比表面积较小，强结晶颗粒较粗，比表面积较小，强度高，因此又称为高强石膏。度高，因此又称为高强石膏。|当加热温度超过当加热温度超过170170时，可生成时，可生成无水石膏，只要温度不超过无水石膏，只要温度不超过200200，此无水石膏就具有良好的凝结硬化此无水石膏就具有良好的凝结硬化性能。性能。|2.2 2.2 建筑石膏的水化与硬化建筑石膏的水化与硬化|建筑石膏与适量水拌合后，能形成建筑石膏与适量水拌合后，能形成可塑性良好的浆体，随着石膏与水可塑性良好
