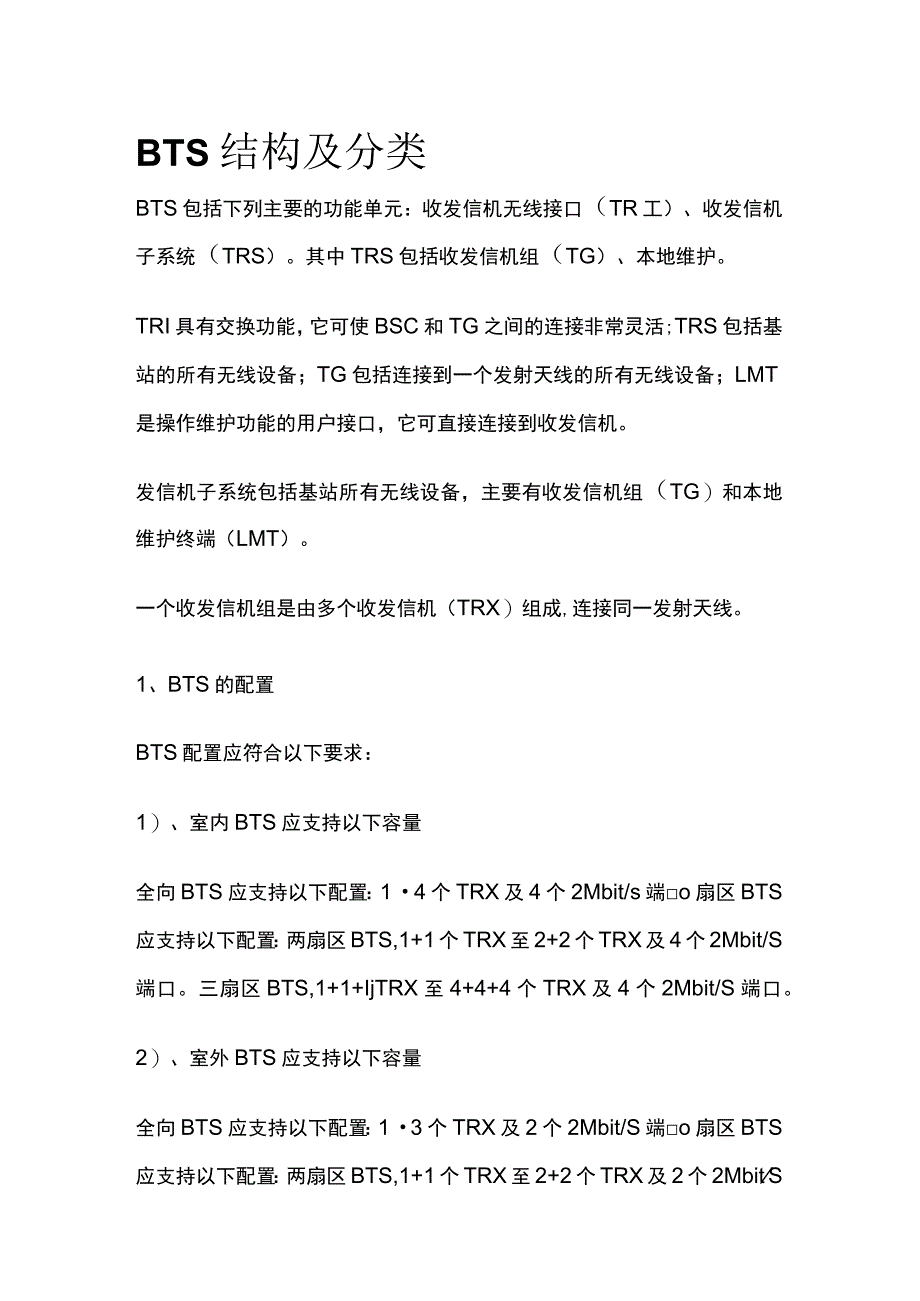

1、BTS结构及分类BTS包括下列主要的功能单元：收发信机无线接口（TR工）、收发信机子系统（TRS）。其中TRS包括收发信机组（TG）、本地维护。TRI具有交换功能，它可使BSC和TG之间的连接非常灵活;TRS包括基站的所有无线设备；TG包括连接到一个发射天线的所有无线设备；LMT是操作维护功能的用户接口，它可直接连接到收发信机。发信机子系统包括基站所有无线设备，主要有收发信机组（TG）和本地维护终端（LMT）。一个收发信机组是由多个收发信机（TRX）组成,连接同一发射天线。1、BTS的配置BTS配置应符合以下要求：1）、室内BTS应支持以下容量全向BTS应支持以下配置：14个TRX及4个2Mb
2、it/s端o扇区BTS应支持以下配置：两扇区BTS,1+1个TRX至2+2个TRX及4个2Mbit/S端口。三扇区BTS,1+1+IjTRX至4+4+4个TRX及4个2Mbit/S端口。2）、室外BTS应支持以下容量全向BTS应支持以下配置：13个TRX及2个2Mbit/S端o扇区BTS应支持以下配置：两扇区BTS,1+1个TRX至2+2个TRX及2个2MbitS端口。三扇区BTS,1+1+1个TRX至2+2+2个TRX及2个2Mbit/S端口。3）、室外小型BTS应支持以下容量全向BTS应支持以下配置：12个TRX及1个2Mbit/S端口。对以上配置，在运营者需要时，还应能在记录减小对实际运
3、行影响的情况下扩容到更大的配置，且能在现场对BTS进行扩容。发射机合路器：将一系列发射机的输出组合到一根天线上。接收机多路复用器：应将RX天线的信号输出到一个小区内的所有TRX中。天线：任何类型天线应能承受风速为150Km/h的风力负载,天线的连接头处一般应在天线的下面。天线应有防结冰性能。2、BTS的测试指标就GSM基站测试而言，测试的主要依据为GSM05.05系列及11.20系列技术规范中所定义的有关GSM基站定型验证测试的条款.其中05.05系列侧重于基站及手机收发信机的指标要求;而11.20系列则侧重于基站系统的测试需求与测试方法。对于系统运营管理人员来说，依据GSM05.05及11.20系列逐项对基站进行测试既无此必要也极不现实。通常采用的方法是从整个规范中选择出十分关键的相关指标，针对这些指标进行相应的测试。这些指标包括：* 平均载波功率* 相位和频率误差* 功率与时间关系* 输出RF频谱* 互调衰减*杂散辐射*合路器调谐
