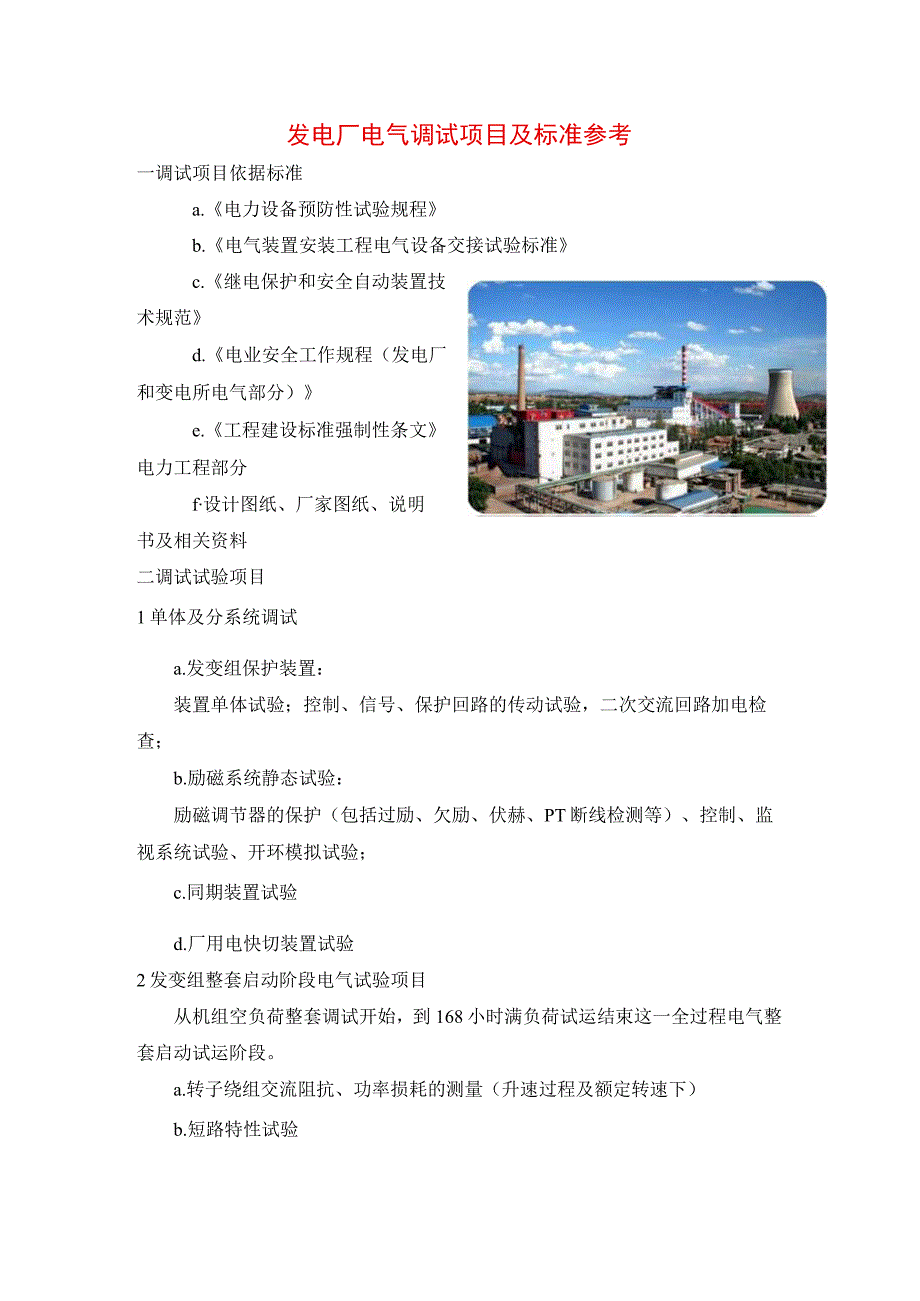

1、发电厂电气调试项目及标准参考一调试项目依据标准a.电力设备预防性试验规程b.电气装置安装工程电气设备交接试验标准c.继电保护和安全自动装置技术规范d.电业安全工作规程（发电厂和变电所电气部分）e.工程建设标准强制性条文电力工程部分f设计图纸、厂家图纸、说明书及相关资料二调试试验项目1单体及分系统调试a.发变组保护装置：装置单体试验；控制、信号、保护回路的传动试验，二次交流回路加电检查；b.励磁系统静态试验：励磁调节器的保护（包括过励、欠励、伏赫、PT断线检测等）、控制、监视系统试验、开环模拟试验；c.同期装置试验d.厂用电快切装置试验2发变组整套启动阶段电气试验项目从机组空负荷整套调试开始，到

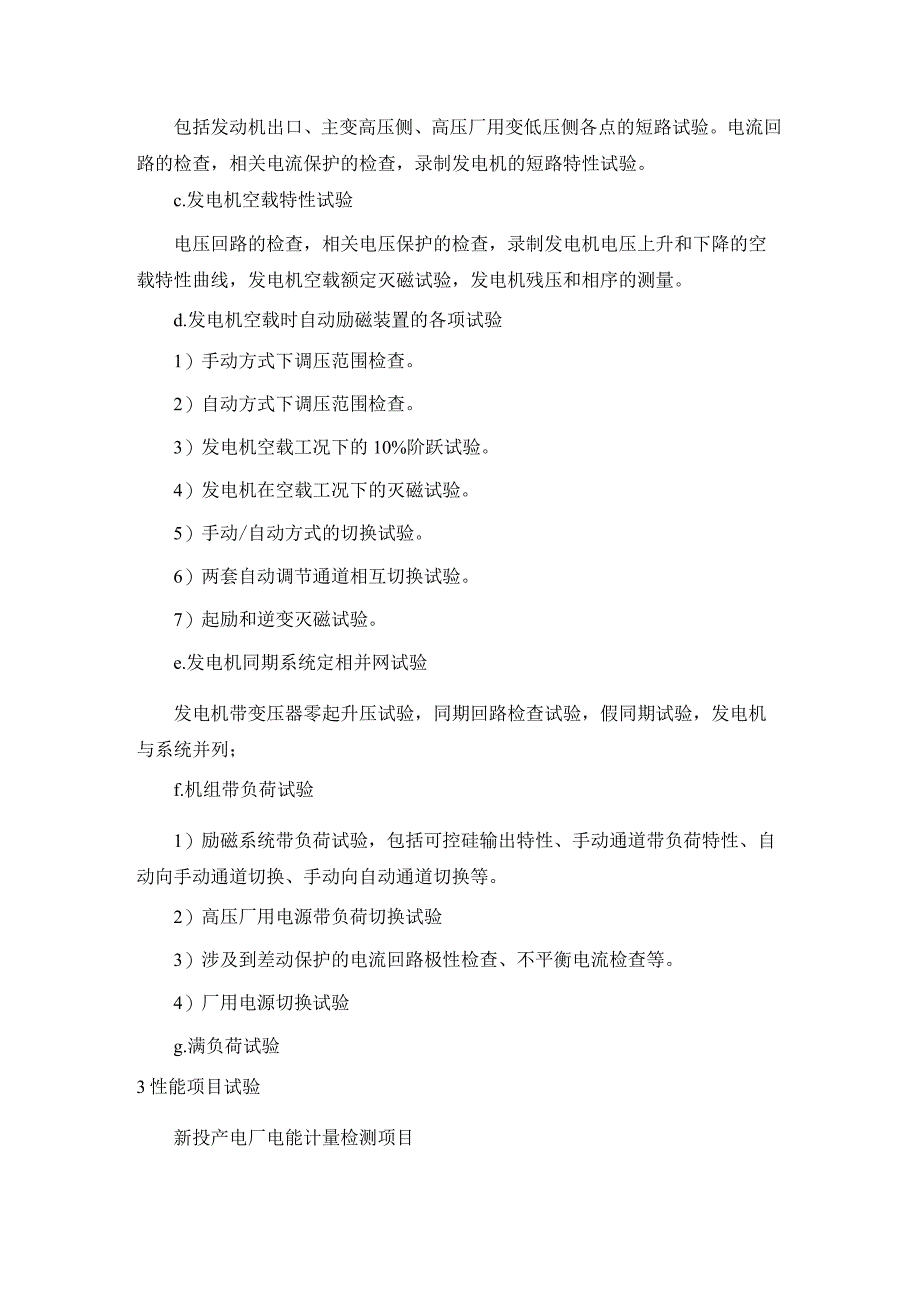

2、168小时满负荷试运结束这一全过程电气整套启动试运阶段。a.转子绕组交流阻抗、功率损耗的测量（升速过程及额定转速下）b.短路特性试验包括发动机出口、主变高压侧、高压厂用变低压侧各点的短路试验。电流回路的检查，相关电流保护的检查，录制发电机的短路特性试验。c.发电机空载特性试验电压回路的检查，相关电压保护的检查，录制发电机电压上升和下降的空载特性曲线，发电机空载额定灭磁试验，发电机残压和相序的测量。d.发电机空载时自动励磁装置的各项试验1）手动方式下调压范围检查。2）自动方式下调压范围检查。3）发电机空载工况下的10%阶跃试验。4）发电机在空载工况下的灭磁试验。5）手动/自动方式的切换试验。6）

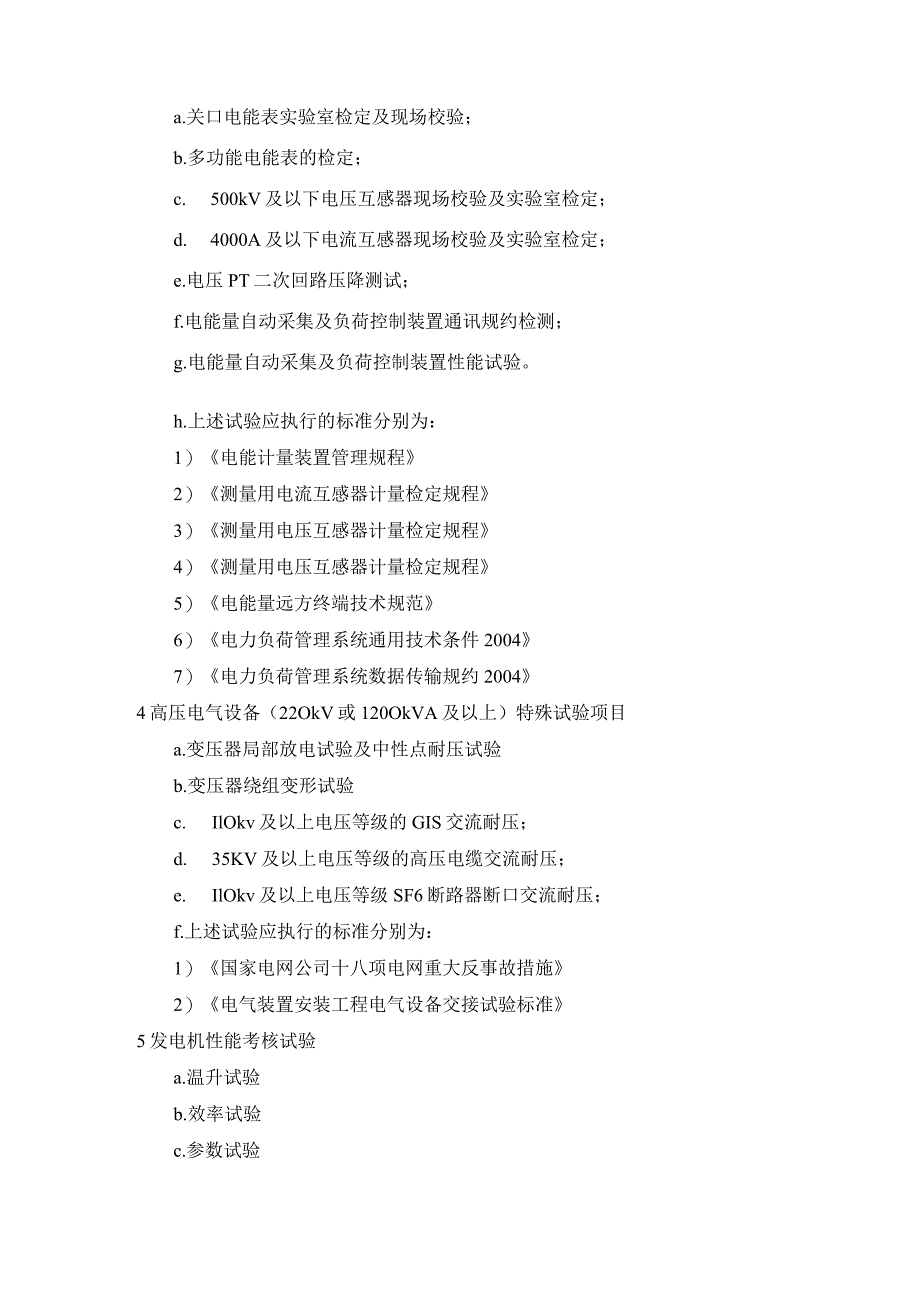

3、两套自动调节通道相互切换试验。7）起励和逆变灭磁试验。e.发电机同期系统定相并网试验发电机带变压器零起升压试验，同期回路检查试验，假同期试验，发电机与系统并列；f.机组带负荷试验1）励磁系统带负荷试验，包括可控硅输出特性、手动通道带负荷特性、自动向手动通道切换、手动向自动通道切换等。2）高压厂用电源带负荷切换试验3）涉及到差动保护的电流回路极性检查、不平衡电流检查等。4）厂用电源切换试验g.满负荷试验3性能项目试验新投产电厂电能计量检测项目a.关口电能表实验室检定及现场校验；b.多功能电能表的检定；c. 500kV及以下电压互感器现场校验及实验室检定；d. 4000A及以下电流互感器现场校验及
4、实验室检定；e.电压PT二次回路压降测试；f.电能量自动采集及负荷控制装置通讯规约检测；g.电能量自动采集及负荷控制装置性能试验。h.上述试验应执行的标准分别为：1）电能计量装置管理规程2）测量用电流互感器计量检定规程3）测量用电压互感器计量检定规程4）测量用电压互感器计量检定规程5）电能量远方终端技术规范6）电力负荷管理系统通用技术条件20047）电力负荷管理系统数据传输规约20044高压电气设备（22OkV或120OkVA及以上）特殊试验项目a.变压器局部放电试验及中性点耐压试验b.变压器绕组变形试验c. IlOkv及以上电压等级的GIS交流耐压；d. 35KV及以上电压等级的高压电缆交流
5、耐压；e. IlOkv及以上电压等级SF6断路器断口交流耐压；f.上述试验应执行的标准分别为：1）国家电网公司十八项电网重大反事故措施2）电气装置安装工程电气设备交接试验标准5发电机性能考核试验a.温升试验b.效率试验c.参数试验d.发电机进相运行试验e.机组励磁系统参数实测和PSS试验发电机组励磁系统必须装设自动励磁调节器。单机50MW及以上发电机组以及并入220kV及以上电网的发电机组励磁系统应配置PSS功能，且机组PSS应能够抑制0.12.5HZ的低频振荡。并完成励磁系统模型参数测试、PSS调试和建模工作。f.调速系统参数建模试验；g.自动发电控制（AGC）试验h.发电厂及升压站的地网电阻及跨步电势，接触电势测试试验;6高压单体调试所涉及的工作范围内的所有高压一次设备均按交接验收规程规定的项目进行相关试验。
