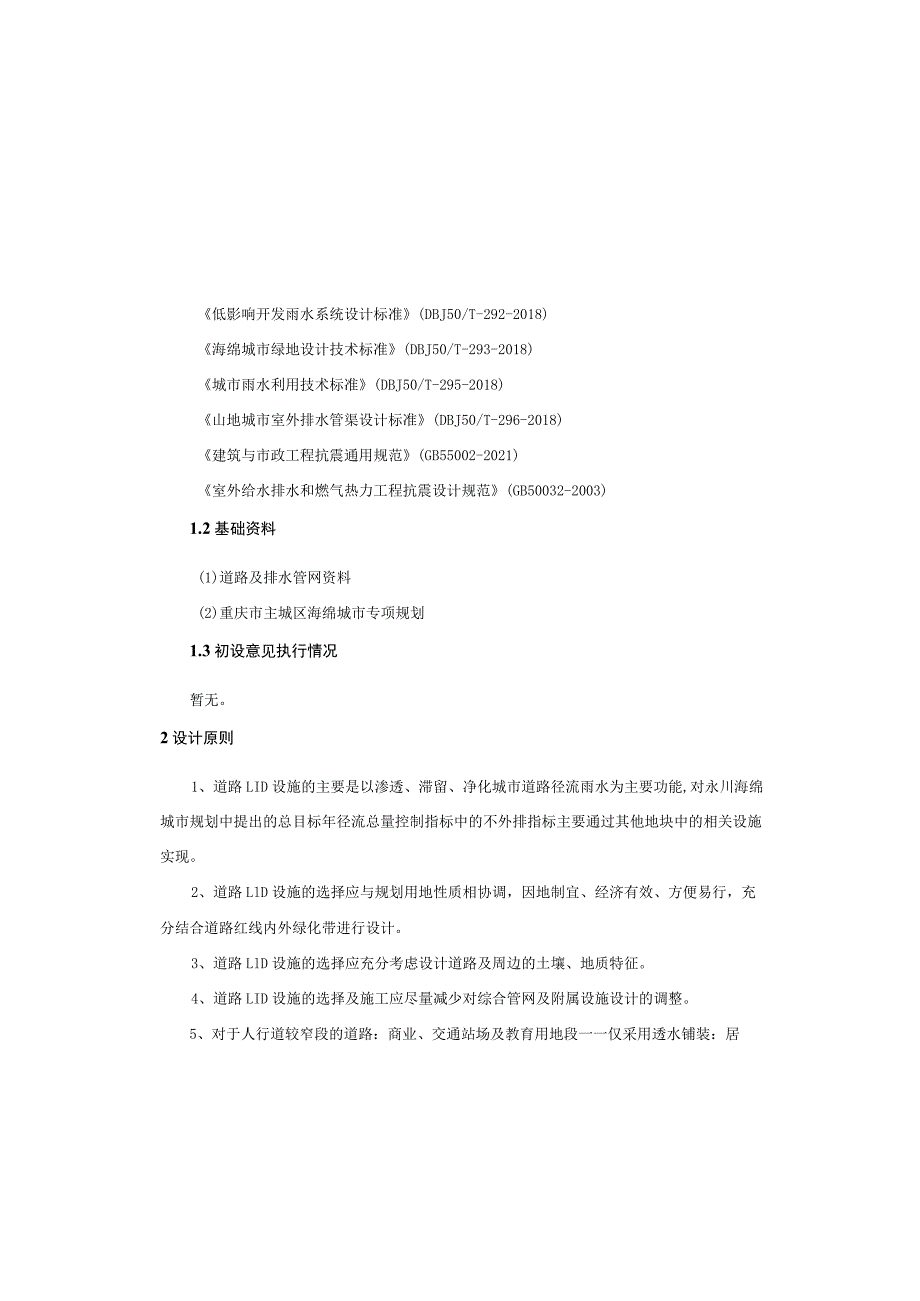

1、低影响开发雨水系统设计标准(DBJ50/T-292-2018)海绵城市绿地设计技术标准(DBJ50/T-293-2018)城市雨水利用技术标准(DBJ50/T-295-2018)山地城市室外排水管渠设计标准(DBJ50/T-296-2018)建筑与市政工程抗震通用规范(GB55002-2021)室外给水排水和燃气热力工程抗震设计规范(GB50032-2003)1.2基础资料(1)道路及排水管网资料(2)重庆市主城区海绵城市专项规划1.3初设意见执行情况暂无。2设计原则1、道路LID设施的主要是以渗透、滞留、净化城市道路径流雨水为主要功能,对永川海绵城市规划中提出的总目标年径流总量控制指标中的不
2、外排指标主要通过其他地块中的相关设施实现。2、道路LlD设施的选择应与规划用地性质相协调，因地制宜、经济有效、方便易行，充分结合道路红线内外绿化带进行设计。3、道路LlD设施的选择应充分考虑设计道路及周边的土壤、地质特征。4、道路LID设施的选择及施工应尽量减少对综合管网及附属设施设计的调整。5、对于人行道较窄段的道路：商业、交通站场及教育用地段一一仅采用透水铺装：居住、绿化用地段一一生物滞留带与渗透铺装结合。海绵城市施工图设计说明1设计依据1.1规范及标准(1)与建设方签订的设计合同(2)建设方提供的控制性详细规划(3)设计采用的规范标准：海绵城市建设技术指南低影响开发雨水系统构建2014年
3、10月重庆市海绵城市规划与设计导则(试行)2016年12月建筑与小区雨水利用工程技术规范(GB50400-2016)室外排水设计规范(GB50014-2021)(2021年版)给水排水工程管道结构设计规范(GB50332-2002)给水排水工程构筑物结构设计规范(GB50069-2002)城市工程管线综合规划规范(GB50289-2016)城市排水工程规划规范(GB50318-2017)城镇给水排水技术规范(GB50788-2012)给水排水管道工程施工及验收规范(GB502682008)园林绿化工程施工及验收规范(CJJ/T82-2012)砂基透水砖JG/T376-2012海绵城市建设技术指
4、南一低影响开发雨水系统构建2014年10月重庆市城市道路与开放空间低影响开发雨水设施(DJBT-103)重庆市海绵城市建设工程设计文件编制深度规定低影响开发设施施工及验收标准(DBJ50/T-290-2018)水透水族铺装OO低低80-90透水水泥混凝土OOOO高中80-90透水沥青混凝土OOO高中80-90绿色屋顶OOO高中70-80好下沉式绿地OO低低般简易型生物滞留设施OO低低好复杂型生物滞留设施OO中低70-95好渗透塘OOJ中中70-80般渗井OOO低低湿塘OO高中50-80好雨水湿地OO高中50-80好蓄水池OO高中80-90雨水罐OO低低80-90调节塘OOOO高中般调节池OOO
5、OOO高中转输型植草沟OOO低低35-90般干式植草沟OOO低低35-90好湿式植草沟OOOOO中低好漆管/渠OOOOO中中35-70植被缓冲带OOOOO低低50-75般初期雨水弃流设施OOOO低中40-60人工土壤渗滤OOOO高中75-95好注：1一一强一一较强O弱或很小；2SS去除率数据来自美国流域保护中心(CentCrEorWatershedProtcctionCWP)的研窕数据。各类用地中低影响开发设施选用一览表技术类型(按主要功能)单项设施用地类型建筑与小区城市道路绿地与广场城市水系渗透技术透水砖铺装O透水水泥混凝土6、道路位于泄流通道上的道路应满足洪涝水的顺坡排放至下游泄流通道，且
6、道路不应存在低洼地点，若因地势受限应保证低洼处设计雨水塘等雨水调蓄设施。3工程概况3.1 平面设计本项目位于永川区凤凰湖工业园，为南北走向城市次干路，命名为启明路，道路起点为KO+160,向北延伸，道路终点为K0+337.066,设计速度30kmh,标准路幅宽度24米，双向四车道，道路全长177.066米。3.2 纵断面设计本项目共设置1个坡段，道路纵坡0.4机3.3 横断面设计4.5 m（人行道）+7.5m（车行道）+7.5m（车行道）+4.5m（人行道）=24m地面道路的车行道横坡为双向坡1.5%,人行道为单向坡2.0%。4设计方案4.1 功能设施比选道路工程LID系统包括雨水花园、渗水路
7、面（人行道）、生态树池、雨水管网、污水管网等。低影响开发设施往往具有补充地下水、集蓄利用、削减峰值流量及净化雨水等多个功能。低影响开发设施比选一览表单项设施功能控制目标置式处方经济性污染物去除率（以SS计，%）景观效果集蓄利用雨-补充地下水-削减峰值流量净化雨水-转输径流总量-径流峰值-径流污染-分散相对集中-建造费用-维护费用本次设计道路采取对新建道路人行道采用透水砖，并设置生物滞留带的方式。2、生物滞留带在斑马线处设置人行开口供行人通行，滞留带断开处上下游通过管道连通；公交停车港处不设置生物滞留带。3、采用豁口将道路雨水引入生物滞留带（公交停车港及道路交叉口处仍需根据实际情况布置雨水口）。
8、4、生物滞留设施或透水铺装与车行道路基之间、与污水检查井交界处均应采用防渗措施，与车行道路基之间敷设的防渗膜按下列原则敷设：W6米的填方段防渗膜敷设在靠近车行道路基一侧（后简称半包）；6米的高填方防渗膜敷设于整个滞留带下（后简称全包）；在填挖交界处防渗应与土工格栅相协调。5、2%以内坡度可采用直行雨水生物滞留带；226%采用阶梯状雨水生物滞留带。6、人行道至少保证2m以上的人行通道宽度，人行道狭窄处可以结合道路后退红线综合考虑人行通行宽度。7、污水管道布置于生物滞留带时所有污水检查井需采用防渗检查井。8、道路Ln）设施的雨水滞留时间不超过24小时，植物尽量选择对污染物去除作用佳的耐旱耐涝本土植
9、物。4. 3设计内容根据重庆市海绵城市建设管理办法（试行）（渝府办发2018135号），全市范围内应积极推进海绵城市建设，改善城市水生态。透水沥青混凝土绿色屋顶OOO下沉式绿地简易型生物滞留设施旦杂型生物滞留设施渗透塘O港井O储存技术湿塘雨水湿地蓄水池QOO雨水罐OOO调节技术调节塘调节池O转输技术转输型植草沟干式植草沟湿式植草沟渗管/集O截污净化技术植被缓冲带初期雨水弃流设施O人工土壤渗滤O注：宜选用一一可选用O一一不宜选用。本次设计道路为新建道路，结合道路汇水区特征和设施的主要功能、经济性、适用性、景观效果等因素，道路Ln）设计考虑选用复杂型生物滞留设施及透水砖铺装，透水铺装做法见道路部分
10、。5. 2设计思路1、业主提供的重庆市永川区中心城区海绵城市修建性详细规划中提到：1）人行道宽度大于4m时，应设置绿化带，且绿化带宽度不小于1.5m。2）人行道宜采用透水铺装，透水铺装设计应满足透水砖路面技术规程（CJJ/T188-2012）o3）行道树树池宜设计成为生态树池，人行道内条块状绿地进行下沉式改造，并设置溢流排放系统。由于树池绿地面积一般较小，消纳雨水有限，允许树池周边人行道雨水汇入，但不建议路面径流汇入。目标如下：1、道路LID设施的主要是以渗透、滞留、净化城市道路径流雨水为主要功能,对提出的总目标年径流总量控制指标中的不外排指标主要通过其他地块中的相关设施实现。2、在道路路幅分
