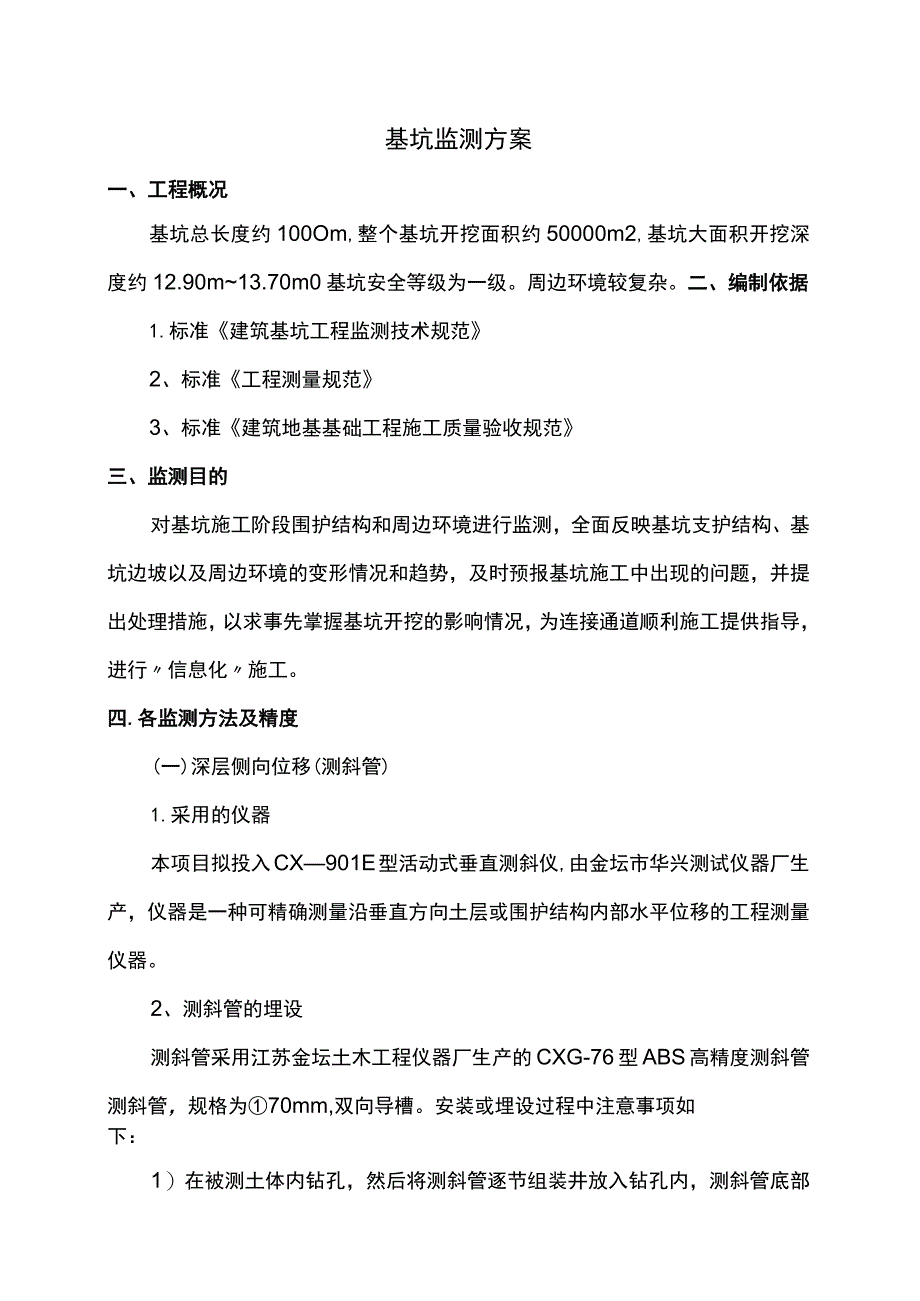

1、基坑监测方案一、工程概况基坑总长度约100Om,整个基坑开挖面积约50000m2,基坑大面积开挖深度约12.90m13.70m0基坑安全等级为一级。周边环境较复杂。二、编制依据1.标准建筑基坑工程监测技术规范2、标准工程测量规范3、标准建筑地基基础工程施工质量验收规范三、监测目的对基坑施工阶段围护结构和周边环境进行监测，全面反映基坑支护结构、基坑边坡以及周边环境的变形情况和趋势，及时预报基坑施工中出现的问题，并提出处理措施，以求事先掌握基坑开挖的影响情况，为连接通道顺利施工提供指导，进行信息化施工。四.各监测方法及精度(一)深层侧向位移(测斜管)1.采用的仪器本项目拟投入CX901E型活动式垂

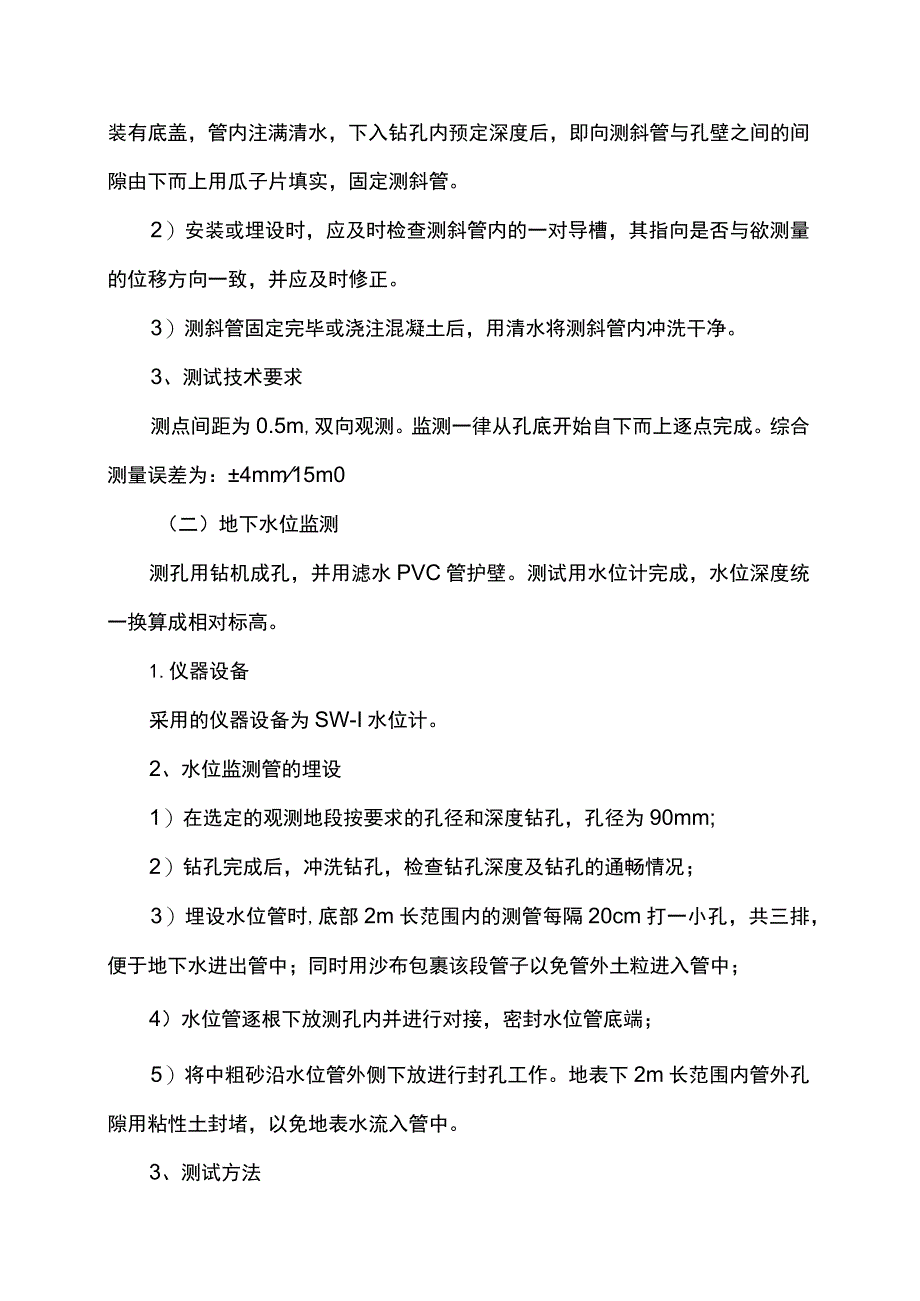

2、直测斜仪,由金坛市华兴测试仪器厂生产，仪器是一种可精确测量沿垂直方向土层或围护结构内部水平位移的工程测量仪器。2、测斜管的埋设测斜管采用江苏金坛土木工程仪器厂生产的CXG-76型ABS高精度测斜管测斜管，规格为70mm,双向导槽。安装或埋设过程中注意事项如下：1）在被测土体内钻孔，然后将测斜管逐节组装井放入钻孔内，测斜管底部装有底盖，管内注满清水，下入钻孔内预定深度后，即向测斜管与孔壁之间的间隙由下而上用瓜子片填实，固定测斜管。2）安装或埋设时，应及时检查测斜管内的一对导槽，其指向是否与欲测量的位移方向一致，并应及时修正。3）测斜管固定完毕或浇注混凝土后，用清水将测斜管内冲洗干净。3、测试技术
3、要求测点间距为0.5m,双向观测。监测一律从孔底开始自下而上逐点完成。综合测量误差为：4mm15m0（二）地下水位监测测孔用钻机成孔，并用滤水PVC管护壁。测试用水位计完成，水位深度统一换算成相对标高。1.仪器设备采用的仪器设备为SW-I水位计。2、水位监测管的埋设1）在选定的观测地段按要求的孔径和深度钻孔，孔径为90mm;2）钻孔完成后，冲洗钻孔，检查钻孔深度及钻孔的通畅情况；3）埋设水位管时,底部2m长范围内的测管每隔20cm打一小孔，共三排，便于地下水进出管中；同时用沙布包裹该段管子以免管外土粒进入管中；4）水位管逐根下放测孔内并进行对接，密封水位管底端；5）将中粗砂沿水位管外侧下放进行

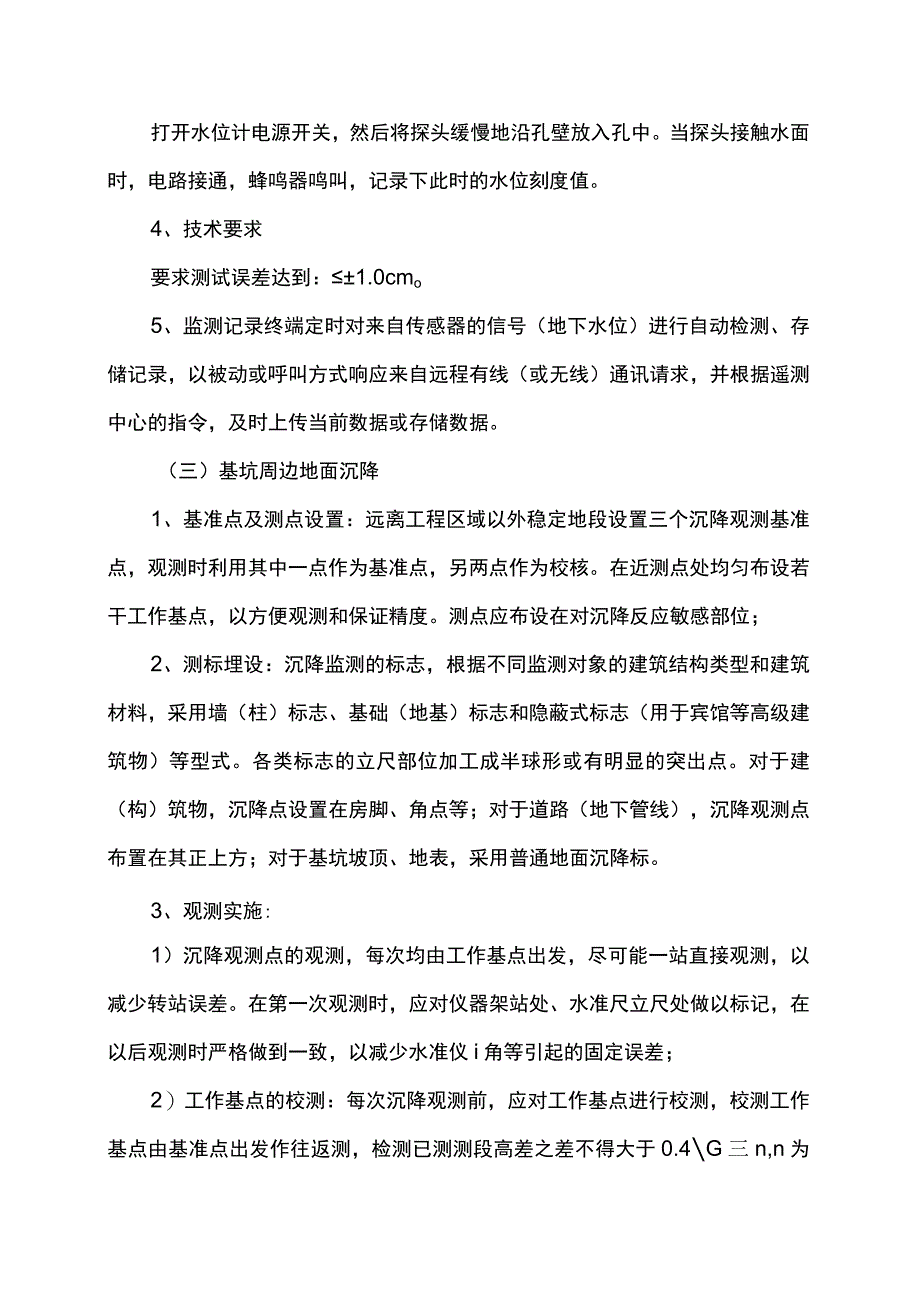

4、封孔工作。地表下2m长范围内管外孔隙用粘性土封堵，以免地表水流入管中。3、测试方法打开水位计电源开关，然后将探头缓慢地沿孔壁放入孔中。当探头接触水面时，电路接通，蜂鸣器鸣叫，记录下此时的水位刻度值。4、技术要求要求测试误差达到：1.0cmo5、监测记录终端定时对来自传感器的信号（地下水位）进行自动检测、存储记录，以被动或呼叫方式响应来自远程有线（或无线）通讯请求，并根据遥测中心的指令，及时上传当前数据或存储数据。（三）基坑周边地面沉降1、基准点及测点设置：远离工程区域以外稳定地段设置三个沉降观测基准点，观测时利用其中一点作为基准点，另两点作为校核。在近测点处均匀布设若干工作基点，以方便观测和保
5、证精度。测点应布设在对沉降反应敏感部位；2、测标埋设：沉降监测的标志，根据不同监测对象的建筑结构类型和建筑材料，采用墙（柱）标志、基础（地基）标志和隐蔽式标志（用于宾馆等高级建筑物）等型式。各类标志的立尺部位加工成半球形或有明显的突出点。对于建（构）筑物，沉降点设置在房脚、角点等；对于道路（地下管线），沉降观测点布置在其正上方；对于基坑坡顶、地表，采用普通地面沉降标。3、观测实施:1）沉降观测点的观测，每次均由工作基点出发，尽可能一站直接观测，以减少转站误差。在第一次观测时，应对仪器架站处、水准尺立尺处做以标记，在以后观测时严格做到一致，以减少水准仪i角等引起的固定误差；2）工作基点的校测：每
6、次沉降观测前，应对工作基点进行校测，校测工作基点由基准点出发作往返测，检测已测测段高差之差不得大于0.4G三n,n为测站数。同样要在每次观测中做到架站处立尺处一致。如果发现某个工作基点高程异常，则需对该工作基点进行高程改正；（四）周边管线垂直位移监测地下结构开挖时伴随着土方的大量卸载，周边水土压力重新分布，势必对相邻地下管线造成一定影响，甚至使管线产生位移。对相邻地下管线变形进行监测，及时采取有效措施保证管线安全，不仅关系到施工的顺利进行，更关系到周边居民的正常生活。地下管线变形监测点的埋设主要有4种方法，工程中按实际条件选择1、抱箍式：由扁铁做成的稍大于管线直径的圆环，将测杆与管线连接成为整
7、体，测杆伸直至地面。适用于可进行开挖且开挖至管线底部的情况。2、直接式：用敞开式开挖和钻孔方式挖至管线顶表面，在管线上直接设置测点。3、套筒式：采用一硬塑料管或金属管打设或埋设于所测管线顶面和地表之间，量测时，将测杆放入埋管，再将标尺搁置在测杆顶端，进行沉降量测。4、模拟式：选取代表性管线，在其邻近打孔，孔深至管底标高，底部放入钢板，然后放入钢筋作为测杆。适用于地下管线排列密集且管底标高相差不大，或因种种原因无法开挖的情况，精度较低。（五）支撑轴力监测1.采用仪器及工作原理埋设仪器为钢弦式钢筋计，观测仪器采用609A型频率计。测试原理：当钢弦式测力仪器受力后，同时引发仪器内的钢弦松紧程度变化。
8、测读仪通过测读钢弦振动频率的变化来反映钢弦的松紧程度。当钢弦受力拉伸以后，频率就越高；反之就越低。通过事先的标定系数来计算测点处的应力。2、钢筋计的埋设支撑梁扎好钢筋笼后，在设计要求的位置处上、下对称各截去一段约50cm长的钢筋，然后在截去钢筋的位置上将钢筋计焊接上，焊接长度要满足规范要求；也可在设计要求的位置采用绑扎法将钢筋计固定，绑扎长度要满足规范要求；（六）监测报警值根据建筑基坑工程监测技术规范对于一级基坑各测项报警值的规定以及施工图设计文件中给定的报警值，结合杭州地区基坑工程经验，本工程主体结构基坑各监测项目的控制值。六.监测技术管理措施（1）建立合理的项目组织机构和严格的规章制度本所
9、若能承接本工程的工作，我们将以规范化、科学化的管理，如期优质完成本工程工作，根据本工程的特点，设置项目部，项目部实行项目负责人制。项目部下设七个子项目组：监测外业组、技术组、联络协调组、审核检查组、后勤保障组、经济管理组、信息反馈及配合服务组。每个子项目组由子项目负责人、专业工程师、专业工程师助理组成。有针对性地提出全面严格的规章制度。(2)完善的技术交底，充分的检测、监测准备在安排每个工点项目时，项目负责人必须组织召开项目部技术交底会,详细的介绍分析业主及设计方的的要求，现场施工条件，经济技术条件和工期要求。提出作业目标及作业计划。项目技术负责人必须详细分析该工程的性质和特点、业主及设计提出
10、的技术资料和要求，基本的工程地质条件，及相应的技术难点及重点，技术上的各个注意事项。提出现场检测作业及监测作业的技术要求。(3)详细的方案审查，科学的点位布置会签施工单位的埋点实施方案，对施工单位购置的传感器(仪器)进行检定认可，检查接收传感器标定曲线和合格证；对施工单位布设的测点进行检查，对不符合要求的以书面形式提出改正要求。(4)仪器定期检查，保证充足、齐全、鉴定有效现场检测及监测实施之前，技术人员要对拟使用的仪器进行检查，一是检查仪器使用的有效期，即是否在有效的检定期内；二是检查仪器是否正常，有疑问的要停止使用，需充电的仪器要检查电池是电压是否足够。保证仪器设备充足、齐全。(5)遵守安全
11、管理规定，按时、准确现场量测现场量测工作必须以批准的方案实施。作业过程有详细的记录，观测成果及时记录签名，有条件的立即对数据进行检查，有疑问的和接近报警值时要进行复测。作业人员在现场要注意安全，监测单位对自身的人员、设施及现场安全负责。在基坑内作业必须遵守工地的安全管理规定，作业人员带安全帽、防滑胶鞋，高空作业要带安全索，并服从施工人员的指挥和安排，带电作业的要注意安全用电。在道路作业还须保证过路行人及车辆安全。注意保持环境卫生，注意处理好各单位和个人的关系，确保现场监测工作按期进行。(6)记录清晰、明了，现场数据当场检核现场记录使用统一制定的标准格式，内容应填写齐全，字迹清楚，不得涂改、擦改
12、和转抄。凡划改的数字和超限划去的成果，均应注明原因和重测结果所在的页数。须现场计算的检核数据要当场完成，避免返测而耽误工期。电子记录要注意记录储存设备的电源更换，避免数据丢失。注意手工录入的数据复核和非直接采集项目的检(1)记录表格。对监测中观测到和出现的异常情况作及时的记录，方便成果的分析。及时记录有关会议上对监测工作作出的一些决定，并与会后的纪要进行核对，作为日后工作的依据。(7)数据整理，三级审查现场检测的数据必须由当事人整理和计算，成果实行三级审查制度，即校对、审核和批准。监测、校对、审核人员必须持证上岗。(8)成果提交及时，内容全面每次监测结果在监测当日为口头通知项目相关单位，次日报
13、送委托方及业主、监理等工程相关单位，如遇监测数据变化较大时应当及时通知委托方及有关方面，以便做好围护加固工作。全部监测结束后20天内提交完整的监测报告，内容包括：工程概况，监测依据，监测项目，监测点布置,监测设备及监测方法，监测频率，监测报警值，各监测项目全过程的发展变化分析及整体评述，监测工作结论与建议。七、应急措施当监测发现基坑变形出现异常情况时，处理措施如下:序号监测项目常见问题原因及解决措施地面沉降监测点与沉降体脱离观测点要贯穿混凝土路面至土体，钻孔以沙填充，可避免观测点与表面层脱离。1基准点在施工过程中经常出现被埋、压,或者被破坏的现象设多个基准点，定时进行检测，以便在常用基准点无法
14、利用时能及时将数据恢复。围护结一般因为测量仪器精度不够或对点误差偏2构顶和坡顶水平位移误差偏大、无统计规律大引起。采用一级全站仪测量，同时测站及镜站都使用强制对中装置，可解决。3围护结构变形监测测斜管位置错误；测斜探头下不到测斜管底部,甚至卡住测斜仪探头；由于测斜仪原因需要更换测斜仪使变化曲线连接不上；测斜管顶部被破坏；指导并监督土建承包商使测斜管轨道槽与基坑侧壁垂直；注意测斜管连接部位的处理，每次测量使用疏通器；重测初值；注意对各管顶标高的测定和记录，破坏后凿开固结体，连接测斜管至原标高，同时注意避免杜塞测斜管。土体测斜管安装时，钻孔与测斜管之间回土体侧填不好，出现移动；采用细砂或水泥与膨4
15、向变形数据异常突变润土拌合的灰浆缓慢进行回填，避免形成监测空洞，注意避开锚杆。地下水水位管安装时注意不能破坏过滤布，注意5位监测水位管堵塞管口要使用专用盖封口。根据以往工程经验，除上述监测项目在监测过程中出现的问题外，影响基坑安全的突发事件主要为外围因素：L开挖过程中，不按设计要求，出现超挖现象，导致基坑变形；2、基坑周遍人为增加外荷载，导致基坑不安全；3、雨期（台风季节）出现的集中降水，导致降、排水失效，基坑出现坍塌事故。针对上述影响基坑安全的突发事件，我院制定了相关的预防措施：1、在每天基坑监测和巡查过程中，发现超挖，或坑边存在堆载等情况，现场不按设计要求施工时，及时向监理单位、甲方现场负责汇报，同时增加监测频率，确保时时进行动态监控。2、及时关注气象情况，在多日连降雨或强降雨天气时，增加监测频率，由一日一测，改为一日多测，同时项目负责人或技术负责人及时进驻现场，对监测数据及时分析，对局部变形较大部位，及时向设计、监理汇报，连同施工单位确定应急加固方案，同时作到动态监控，确保基坑安全。八.监测点保护措施测斜、水位监测点
