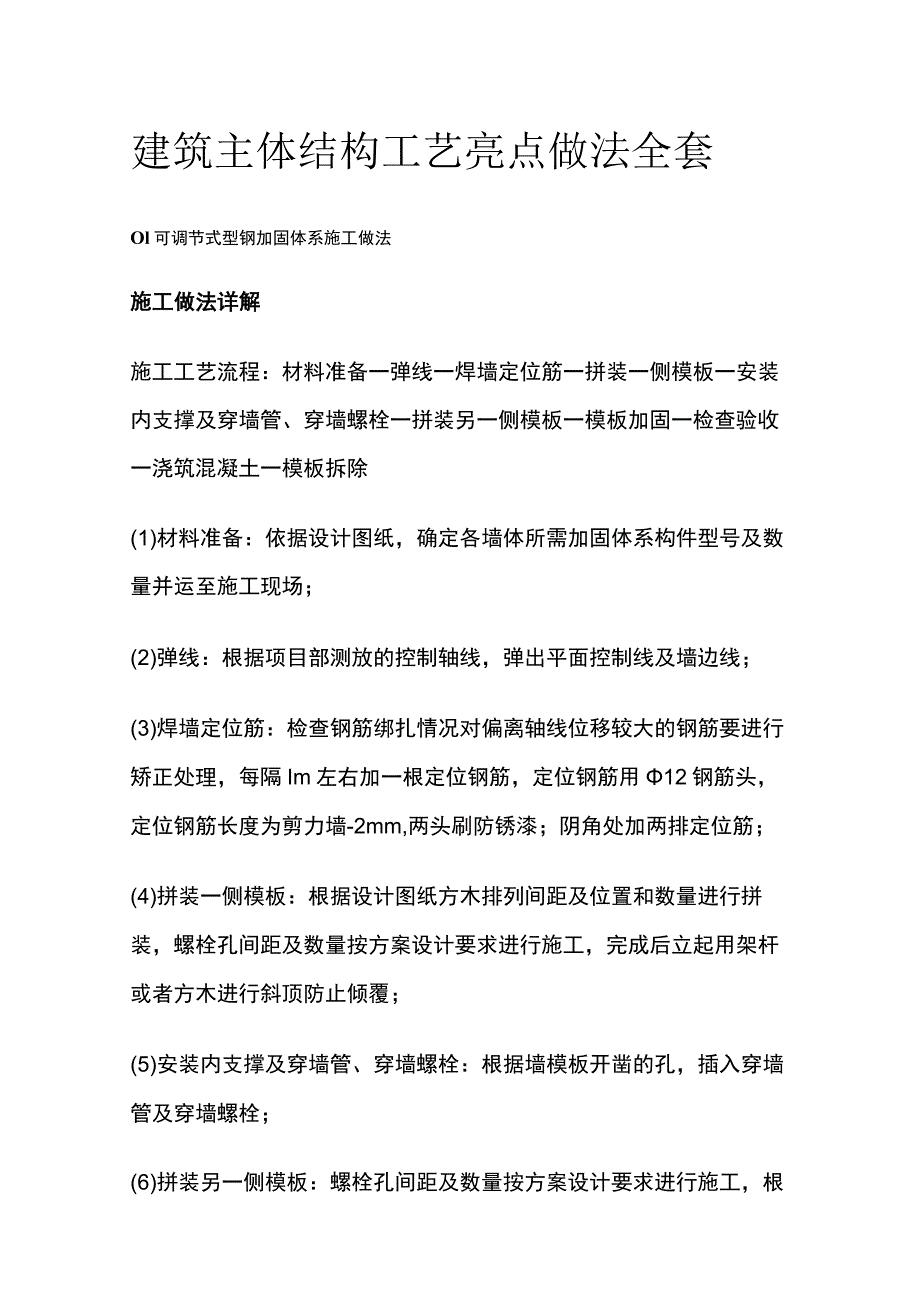

1、建筑主体结构工艺亮点做法全套Ol可调节式型钢加固体系施工做法施工做法详解施工工艺流程：材料准备一弹线一焊墙定位筋一拼装一侧模板一安装内支撑及穿墙管、穿墙螺栓一拼装另一侧模板一模板加固一检查验收一浇筑混凝土一模板拆除(1)材料准备：依据设计图纸，确定各墙体所需加固体系构件型号及数量并运至施工现场；(2)弹线：根据项目部测放的控制轴线，弹出平面控制线及墙边线；(3)焊墙定位筋：检查钢筋绑扎情况对偏离轴线位移较大的钢筋要进行矫正处理，每隔Im左右加一根定位钢筋，定位钢筋用12钢筋头，定位钢筋长度为剪力墙-2mm,两头刷防锈漆；阴角处加两排定位筋；(4)拼装一侧模板：根据设计图纸方木排列间距及位置和数

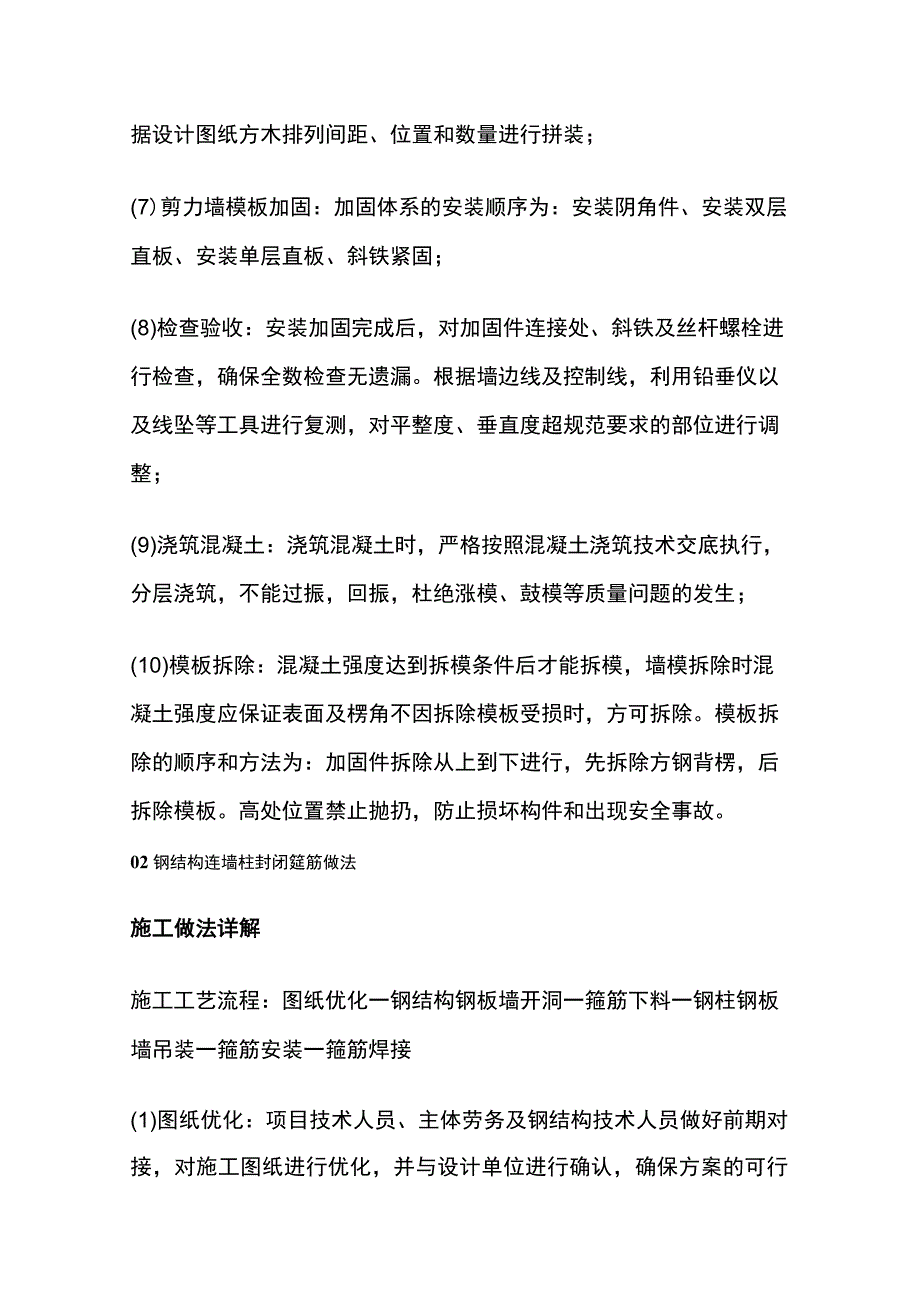

2、量进行拼装，螺栓孔间距及数量按方案设计要求进行施工，完成后立起用架杆或者方木进行斜顶防止倾覆；(5)安装内支撑及穿墙管、穿墙螺栓：根据墙模板开凿的孔，插入穿墙管及穿墙螺栓；(6)拼装另一侧模板：螺栓孔间距及数量按方案设计要求进行施工，根据设计图纸方木排列间距、位置和数量进行拼装；(7)剪力墙模板加固：加固体系的安装顺序为：安装阴角件、安装双层直板、安装单层直板、斜铁紧固；(8)检查验收：安装加固完成后，对加固件连接处、斜铁及丝杆螺栓进行检查，确保全数检查无遗漏。根据墙边线及控制线，利用铅垂仪以及线坠等工具进行复测，对平整度、垂直度超规范要求的部位进行调整；(9)浇筑混凝土：浇筑混凝土时，严格按
3、照混凝土浇筑技术交底执行，分层浇筑，不能过振，回振，杜绝涨模、鼓模等质量问题的发生；(10)模板拆除：混凝土强度达到拆模条件后才能拆模，墙模拆除时混凝土强度应保证表面及楞角不因拆除模板受损时，方可拆除。模板拆除的顺序和方法为：加固件拆除从上到下进行，先拆除方钢背楞，后拆除模板。高处位置禁止抛扔，防止损坏构件和出现安全事故。02钢结构连墙柱封闭筵筋做法施工做法详解施工工艺流程：图纸优化一钢结构钢板墙开洞一箍筋下料一钢柱钢板墙吊装一箍筋安装一箍筋焊接(1)图纸优化：项目技术人员、主体劳务及钢结构技术人员做好前期对接，对施工图纸进行优化，并与设计单位进行确认，确保方案的可行性；(2)钢板墙开洞：方案

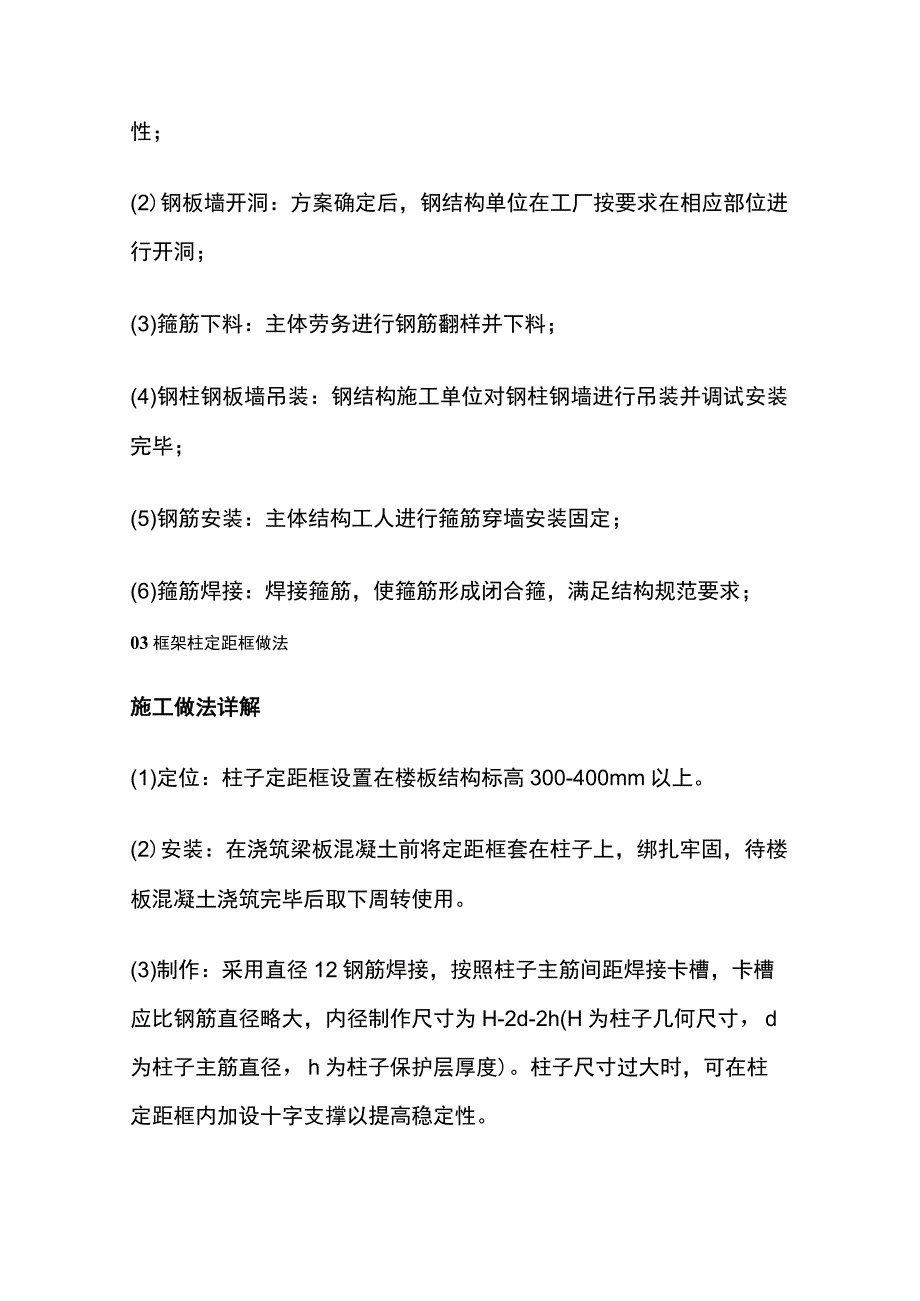

4、确定后，钢结构单位在工厂按要求在相应部位进行开洞；(3)箍筋下料：主体劳务进行钢筋翻样并下料；(4)钢柱钢板墙吊装：钢结构施工单位对钢柱钢墙进行吊装并调试安装完毕；(5)钢筋安装：主体结构工人进行箍筋穿墙安装固定；(6)箍筋焊接：焊接箍筋，使箍筋形成闭合箍，满足结构规范要求；03框架柱定距框做法施工做法详解(1)定位：柱子定距框设置在楼板结构标高300-400mm以上。(2)安装：在浇筑梁板混凝土前将定距框套在柱子上，绑扎牢固，待楼板混凝土浇筑完毕后取下周转使用。(3)制作：采用直径12钢筋焊接，按照柱子主筋间距焊接卡槽，卡槽应比钢筋直径略大，内径制作尺寸为H-2d-2h(H为柱子几何尺寸，d
5、为柱子主筋直径，h为柱子保护层厚度)。柱子尺寸过大时，可在柱定距框内加设十字支撑以提高稳定性。04大框柱模板加固体系做法施工做法详解施工工艺流程：具备合模条件（1）胶合板拼接（2）定位（3）方木固定（4）方钢布置（5）对拉螺栓加固钢管（1）将木胶合板按照柱子尺寸进行拼接；（2）按照测量放线，将模板定位在控制线上：（3）方木固定模板四角；（4）按方案计算间距布置方钢，保证刚度；（5）对拉螺栓加固钢管，完成后进行垂直度校核，逐渐进行调整，确保柱子垂直度在规范允许范围内；05空间曲面阳台铝（钢）模板深化设计加工及安装做法施工做法详解施工工艺流程：模板体系深化设计一工厂加工、编号一测量放线一阳台平板与
6、外围K板安装一阳台平板与底端栏板钢筋绑扎T阳台栏板内侧底模安装一隐蔽验收一阳台平板及底段栏板混凝土浇筑一阳台上段栏板钢筋绑扎一阳台上段栏板模板安装、加固T隐蔽验收一阳台上段栏板混凝土浇筑一拆模养护一周转至上层阳台施工(1)阳台弧线部位采用3mm厚钢板加工，模板水平方向连接处，以及垂直方向连接处均焊接50mm*3mm钢板，并预留llmm螺栓孔，用于相邻模板间连接。阳台平板直线部位均采用7mm厚铝板加工，在连接部位焊接50mm*7mm厚铝板并预留螺栓孔。(2)阳台平板与外围K板安装前表面涂刷脱模剂，外围K板通过已放样的阳台轮廓线按照模板编号进行安装。安装完成后，检验阳台平板与外围K板连接是否牢固，
7、保证销钉和固定螺栓每单件模板的单边不小于2个且间距不超过300mmo(3)按照图纸设计要求以及国家规范进行钢筋绑扎。(4)空间曲面阳台栏板内侧底模与外围K板用销钉、销片通过螺栓孔与角铝进行固定。(5)钢筋工程属于隐蔽工程，在浇筑硅前应对钢筋及预埋件进行验收，及时办理隐蔽工程记录。(6)混凝土浇筑前应对模板内垃圾进行清理；模板干燥时应洒水湿润模板。(7)混凝土施工缝已凿去表面浮浆并清理干净，上段栏板进行钢筋绑扎时，要保证所绑扎钢筋的直立性。调整好竖向钢筋保护层、间距，上段栏板钢筋应逐点绑扎。(8)按照编号将空间曲面阳台上段栏板通过销钉、销片进行安装，安装过程中要保证螺栓孔上下对齐，相邻模板间连接
8、要紧密；用对拉螺栓、角铝对模板进行加固，加固过程中要控制好结构截面尺寸。(9)混凝土浇筑时应加强振捣，同时要注意防止销钉、销片松动、脱落。06预制构件+铝模板结合安装做法施工做法详解施工工艺流程：测量放线一预制外墙吊装及墙柱钢筋绑扎T墙柱模板安装一梁板模板安装及顶板支架设置T叠合板、叠合梁等预制构件吊装一楼面梁板钢筋绑扎T楼面水电管线预留预埋T混凝土浇筑(1)测量放线：在楼层上弹好预制构件、现浇剪力墙墙柱线及墙柱控制线，洞口线，其中墙柱控制线距墙边线200mm,可检验模板是否偏位和方正；在柱纵筋上标好楼层标高控制点，墙柱的四角及转角处均设置，以便检查楼板面标高。(2)预制外墙吊装及钢筋绑扎：根
9、据确定好的吊装顺序吊装预制外墙，墙柱钢筋随吊装顺序绑扎。(3)墙柱模板安装：在墙柱钢筋及水电验收完成后及时按照确定好的顺序进行墙柱模板安装。(4)梁板模板安装及顶板支架设置：根据确定好的安装顺序进行梁板模板安装及顶板支架设置。(5)叠合板、叠合梁等预制构件吊装：按照确定好的吊装顺序逐间进行吊装作业。(6)楼面梁板钢筋绑扎：叠合板短向出钢筋与两端墙体的连梁主筋有交叉，施工时须先满绑扎连梁底筋，点绑扎连梁上部筋。叠合板安装前抽出梁上部筋，叠合板安装后再绑扎连梁面筋。(7)楼面水电管线预留预埋：随钢筋工绑扎顺序进行水电管线预留预埋。(8)混凝土浇筑：验收完成后进行混凝土浇筑，对叠合构件混凝土浇筑时，
10、应采取由中间向两边浇筑的方式。07厨卫间定型化模具做法施工做法详解施工工艺流程：(1)后台加工一(2)现场安装一(3)尺寸位置复核一(4)效果检查后台加工：依照图纸尺寸要求，使用定型化方管(角钢)进行加工、焊接；现场安装：专业施工人员按照要求进行安装、加固；尺寸位置复核：安装完毕后，对尺寸、位置、标高等进行复核；效果检查：模板拆除后进行质量检查，持续改进。本工艺即提升了施工质量又提升施工进度。08车库高低跨交接处梁竖向加腋做法施工做法详解施工工艺流程：(1)绑扎高跨处梁的纵筋和箍筋一(2)放置加腋钢筋一(3)放置低跨梁纵筋、箍筋、加腋钢筋箍筋并进行绑扎一(4)支设加腋位置的模板一(5)浇筑混凝
11、土(1)绑扎高跨处梁的纵筋和箍筋高跨处模板支设完成之后，即可绑扎高跨处梁的纵筋和箍筋。在排布此处梁的底部钢筋的时候需考虑加腋筋的位置，尽可能的加腋筋与梁纵筋等问距布置；(2)放置加腋钢筋加腋钢筋等间距布置，需考虑加腋筋在上下梁里锚固的长度，满足抗震锚固长度，同时不能超出上下梁，在直锚不能满足要求的情况下，要考虑弯锚，弯锚方向与梁纵向平行；(3)放置低跨梁纵筋、箍筋、加腋钢筋箍筋并进行绑扎先放置加腋钢筋箍筋，并与加腋钢筋绑扎牢固，低跨梁纵筋穿过加腋钢筋箍筋并绑扎牢固，依次向远离加腋筋的方向绑扎梁箍筋。此外也需按照上部筋的位置进行纵筋及加腋筋的布So(4)支设加腋位置的模板此处的模板支设采用全封闭
12、模式，中间用对拉螺栓固定，上部用步步紧固定，在最上部预留观察孔，用于排气及观察混凝土是否浇筑密实。(5)浇筑混凝土先浇筑地跨处板及梁的混凝土，待混凝土达到一定强度终凝前浇筑加腋处的混凝土，在浇筑时，一定要振捣到位，把里面的空气排出，防止蜂窝、麻面情况的产生。09成套钢支撑体系做法施工做法详解(1)根据图纸设计要求及钢支撑深化设计要点对本项目设计图纸进行深化。(2)钢支撑厂家按照深化图纸进行加工并编号。(3)现场根据编号进行组装现场施工。10弧形剪力墙弧形背楞模板安装法施工做法详解(1)弧形梁底模具设计：依据施工图纸，设计不同半径梁底模具。(2)模具加工：弧形梁底模具采用数控机床进行切割制作，材
13、质采用2mm厚镀锌钢板。(3)依弧划线：将模具放在模板上，参照模具弧线在模板上画弧线。(4)模板切割：按弧线切割出梁底模板。11弧形剪力墙弧形背楞模板安装法施工做法详解(1)弧形背楞设计：依据施工图纸，设计剪力墙弧形背楞。(2)弧形背楞加工：弧形背楞采用数控机床进行制作，材质采用80*40*2mm的矩形钢管。(3)弧形背楞连接：将两个弧形背楞采用19*19*1.5的矩形管连接在一起。(4)剪力墙模板安装：按照常规的模板工程安装施工方法进行模板工程安装。(5)弧形背楞安装加固：将弧形背楞安装到到位后采用对拉螺栓加固牢固。12保温一体化楼层伸缩缝施工做法施工做法详解施工工艺流程：外墙模板支设T安装
14、保温一体化模板-保温一体化模板加固T拆模(1)外墙模板支设：根据图纸中外墙位置及标高支设保温一体化模板；(2)安装保温一体化模板：保温一体化模板支设后，外墙模板间采用木方、钢管加固；(3)保温一体化模板加固：使用钢管及螺杆加固保温一体化模板；(4)拆模：先拆除螺杆，然后拆除方木、钢管，保温一体化模板与混凝土浇筑成一体不予拆除。13外墙层间打磨做法施工做法详解施工工艺流程：层间打磨弹线T表面剔凿一磨光机打磨一抗裂砂浆找补一刷蓝色油漆(1)层间打磨弹线：依据校核后的楼层标高弹出相对标高15cm两条层间线。(2)表面剔凿：用花锤将层间错台剔除，保证错台面高处外墙轮廓线l-2mm为宜。(3)磨光机打磨
15、：用磨光机将突出建筑物表面l-2mm的毛茬打磨平整。(4)抗裂砂浆找补：依据弹出的相对标高15Cm层间线贴美纹纸，批刮L5mm厚的抗裂砂浆，压光抹平。(5)刷蓝色油漆特抗裂砂浆晾干后，涂刷中建蓝色号涂料，撕去美纹纸。14车库顶板原浆收面做法施工做法详解施工工艺流程：顶板已浇筑一振捣收面一提浆二次收面T养护、成品保护(1)顶板碎浇筑：混凝土浇筑应先洒水湿润模板。梁、板混凝土浇筑应由远到近，其浇筑方向应顺着次梁方向推进；(2)振捣收面：混凝土振捣过程中，振动棒应快插慢拔，以确保振捣棒所在位置混凝土的密实度；(3)提浆二次收面：在混凝土初凝时进行提浆二次收面，保证混凝土表面光洁；(4)养护、成品保护：按时对混凝土楼面进行洒水养护，同时加强成品的保护，防止混凝土面被破坏。15悬挑工字钢洞口封堵做法施工做法详解施工工艺流程：基层处理一支模板一洞口边处理一混凝土封堵一混凝土养护(1)模板安装：使用Imm厚钢板加工定型喇叭口模具，使用螺杆穿洞固定牢固。(2)混凝土浇筑：1)使用比原结构混凝土高一标号的微膨胀混凝土灌注；2)灌注完毕后使用小锤敲击内侧模板振捣，保证混凝土密实性。(3)养护：浇筑完成达到拆模标准后拆除模板，洒水养护，每天养护时间不少于4次，养护时间不少于7天。16预制后浇带盖板做法施工做法详解
