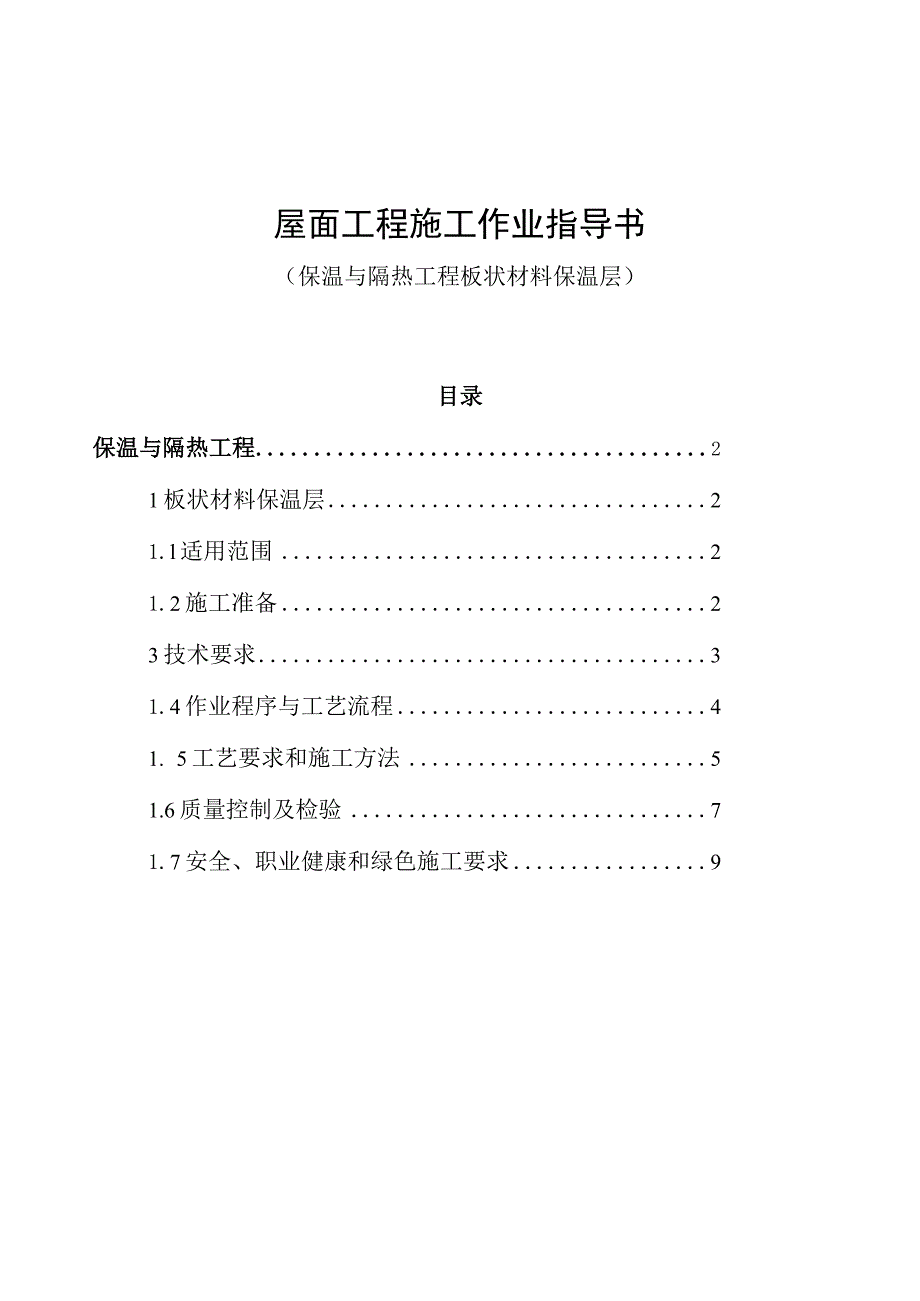

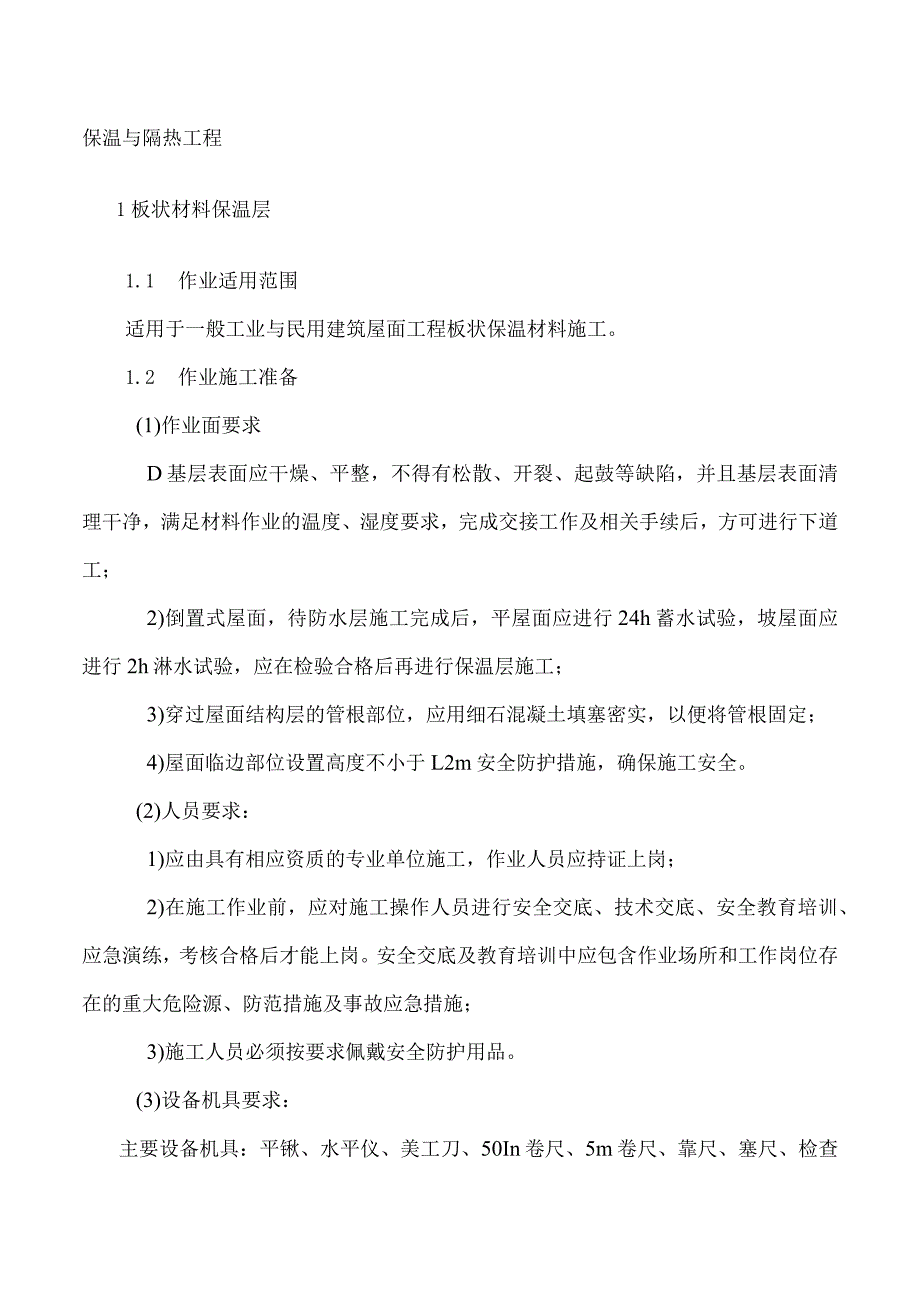

1、屋面工程施工作业指导书（保温与隔热工程板状材料保温层）目录保温与隔热工程21板状材料保温层21.l适用范围21.2施工准备23技术要求31.4作业程序与工艺流程41. 5工艺要求和施工方法51.6质量控制及检验71.7安全、职业健康和绿色施工要求9保温与隔热工程1板状材料保温层1.1 作业适用范围适用于一般工业与民用建筑屋面工程板状保温材料施工。1.2 作业施工准备(1)作业面要求D基层表面应干燥、平整，不得有松散、开裂、起鼓等缺陷，并且基层表面清理干净，满足材料作业的温度、湿度要求，完成交接工作及相关手续后，方可进行下道工；2)倒置式屋面，待防水层施工完成后，平屋面应进行24h蓄水试验，坡屋

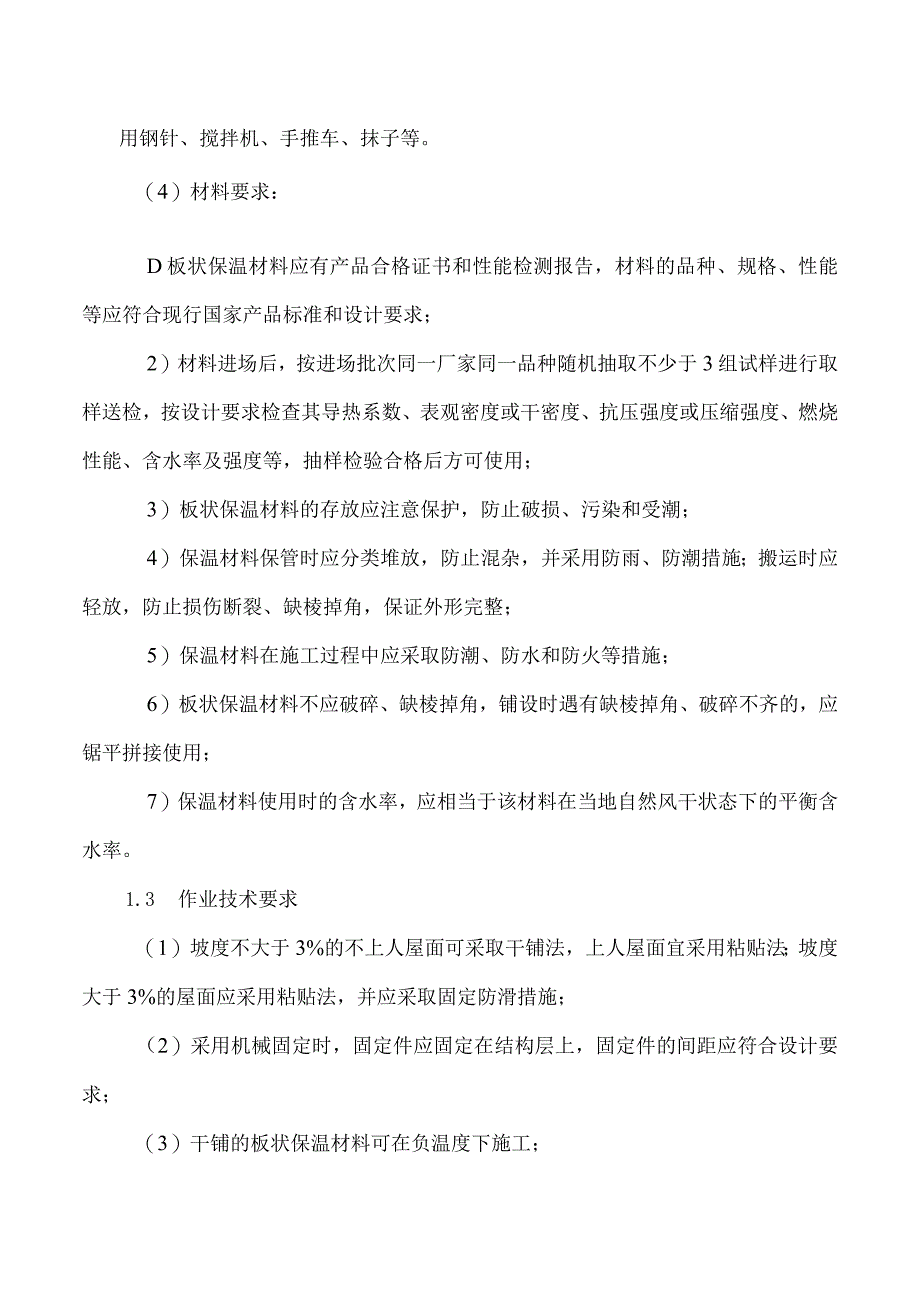

2、面应进行2h淋水试验，应在检验合格后再进行保温层施工；3)穿过屋面结构层的管根部位，应用细石混凝土填塞密实，以便将管根固定；4)屋面临边部位设置高度不小于L2m安全防护措施，确保施工安全。(2)人员要求：1)应由具有相应资质的专业单位施工，作业人员应持证上岗；2)在施工作业前，应对施工操作人员进行安全交底、技术交底、安全教育培训、应急演练，考核合格后才能上岗。安全交底及教育培训中应包含作业场所和工作岗位存在的重大危险源、防范措施及事故应急措施；3)施工人员必须按要求佩戴安全防护用品。(3)设备机具要求：主要设备机具：平锹、水平仪、美工刀、50In卷尺、5m卷尺、靠尺、塞尺、检查用钢针、搅拌机、
3、手推车、抹子等。（4）材料要求：D板状保温材料应有产品合格证书和性能检测报告，材料的品种、规格、性能等应符合现行国家产品标准和设计要求；2）材料进场后，按进场批次同一厂家同一品种随机抽取不少于3组试样进行取样送检，按设计要求检查其导热系数、表观密度或干密度、抗压强度或压缩强度、燃烧性能、含水率及强度等，抽样检验合格后方可使用；3）板状保温材料的存放应注意保护，防止破损、污染和受潮；4）保温材料保管时应分类堆放，防止混杂，并采用防雨、防潮措施；搬运时应轻放，防止损伤断裂、缺棱掉角，保证外形完整；5）保温材料在施工过程中应采取防潮、防水和防火等措施；6）板状保温材料不应破碎、缺棱掉角，铺设时遇有缺
4、棱掉角、破碎不齐的，应锯平拼接使用；7）保温材料使用时的含水率，应相当于该材料在当地自然风干状态下的平衡含水率。1.3 作业技术要求（1）坡度不大于3%的不上人屋面可采取干铺法，上人屋面宜采用粘贴法；坡度大于3%的屋面应采用粘贴法，并应采取固定防滑措施；（2）采用机械固定时，固定件应固定在结构层上，固定件的间距应符合设计要求；（3）干铺的板状保温材料可在负温度下施工；(4)用水泥砂浆粘贴的保温材料不宜低于5；(5)保温板材铺设应紧密、拼缝处应严密；(6)基层应平整、干燥、清理干净；(7)保温层与基层连接的节点收口部位，应按表面形状修整保温板材；(8)当采用粘贴保温板材时，保温板材与基层在天沟、
5、檐沟、边角处应满涂粘接材料，其他部位可采用点粘或条粘，并应使其互相贴严、粘牢，缺角处应用碎屑加胶粘剂拌匀填补严密；(9)伸出屋面的管道、烟道、设备、设施或预埋件等，应在结构层固定，保温层应紧密包裹，并应做密封处理；(10)保温板材应采用专用工具裁切，裁切边应垂直、平整。在出屋面管道、设备基座周围铺设保温板时，切割应准确；(11)在水落口位置处，保温板材的铺设应保证水流畅通。1.4 作业程序与工艺流程(1)施工程序屋面保温工程按屋面面积每500m2-1000划分为一个检验批，不足50011f应按一个检验批。屋面保温工程上一工序施工完成并验收合格后填写移交单，然后进行屋面保温层施工。(2)工艺流程
6、1)干铺法施工流程如图1.4-1所示：图1.47干铺法施工流程图2）粘贴法施工流程如图L4-2所示：图1.4-2粘贴法施工流程图1.5 作业工艺要求和施工方法(1)现场施工条件确认D保温层施工前，基层清理干净验收合格；2)穿过屋面结构层的管根部位，应填塞密实，将管根固定；3)板状保温材料的运输、存放应注意防潮，防止损伤和污染，雨天作业要防止水漫或雨淋。(2)作业方法1)干铺法施工基层清理：预制或现浇混凝土的基层表面，应将尘土、杂物等清理干净。经检查验收合格办理相关手续后，方可进入下道工序；保温层铺贴：板状保温材料应紧靠在基层表面上，并应铺平垫稳。相邻板块应错缝拼接，分层铺设时上下两层板块接缝应
7、相互错开，板间缝隙应采用同类材料嵌填密实。2)粘贴法施工基层清理：预制或现浇混凝土的基层表面，应将尘土、杂物等清理干净。经检查验收合格办理相关手续后，方可进入下道工序；保温层铺贴：板状保温材料用粘结材料平粘在屋面基层上，板状保温材料应贴严、粘牢，在粘接材料固化前不得上人踩踏。相邻板块应错缝拼接，分层铺设时上下两层板块接缝应相互错开，板间缝隙应采用同类材料嵌填密实，不得在板块侧面涂抹胶粘材料。板状材料保温层基层处理照片如图1.5-1所示：图157板状材料保温层基层处理照片板状材料保温层铺贴照片如图1.5-2所示:图1.5-2板状材料保温层铺贴照片(3)需要控制的内容和参数表1.5需控制的参数序号
8、参数名称参数单位参数数值1保温板材表面平整度mm52保温板材相邻接缝mm21.6 作业质量控制及检验(1)质量控制序号控制项口检查方法检查数量检查依据1用于屋面节能工程的保温隔热材料，其品种、规格应符合设计要求和相关标准规定观察、尺量检查；核查质量证明文件按进场批次，每批随机抽取3个式样进行核查。GB504112屋面节能工程使用的保温隔热材料，其导热系数、密度、抗压强度或压缩强度、燃烧性能应符合设计要求核查质量证明文件及进场复试报告全数检查GB504113屋面节能工程使用的保随机抽取送同一厂家同GB50411温隔热材料，进场时应对其导热系数、密度、抗压强度或压缩强度、燃烧性能进行复验，验收应为
9、见证取样送检检，核查复验报告一品种的产品各抽查不少于3组4屋面保温隔热层的敷设方式、厚度、缝隙填充质量及屋面热桥部位的保温隔热做法，必须符合设计要求和有关标准的规定观察、尺量检查每100抽查一处，每处10m2,整个屋面抽查不得少于3处GB504115屋面保温隔热层应按施工方案施工，板材应粘贴牢固、缝隙严密、平整观察、尺量检S每10011T抽查一处，每处10m2,整个屋面抽查不得少于3处GB504116板状材料保温层的厚度应符合设计要求，其正偏差应不限，负偏差应为5%,且不得大于4mm钢针插入和尺量检查每100抽查一处，每处10m2,整个屋面抽查不得少于3处GB502077板状保温材料铺设应紧观
10、察检查每100面抽查GB50207贴基层，应铺平垫稳，拼缝应严密，粘贴应牢固一处，每处10m2,整个屋面抽查不得少于3处8固定件的规格、数量和位置均应符合设计要求；垫片应与保温层表面齐平观察检查每100IIf抽查一处，每处10m2,整个屋面抽查不得少于3处GB502079板状材料保温层表面平整度的允许偏差为5rnn2m靠尺和塞尺检查每10011T抽查一处，每处10m2,整个屋面抽查不得少于3处GB5020710板状材料保温层接缝高低差的允许偏差为2mm直尺和塞尺检查每100抽查一处，每处10m2,整个屋面抽查不得少于3处GB502071.7 作业安全、职业健康和绿色施工要求(1)施工中应有防止
11、板材被大风刮走、飘落的措施，并应保证板材的完整,防止损伤、断裂、缺棱；(2)保温板材铺设后，在胶粘材料凝固前不得上人踩踏；(3)在已铺好板状保温层上不得直接行走，行走路线应铺垫脚手板；(4)施工中应设置安全防护设施，当坡度大于15%的坡屋面施工时，应设有防滑梯、安全带和护身栏杆等安全设施；(5)遇有五级以上火风、雨雪天气，应停止施工，并对已施工的找坡层采取措施加以保护；(6)清理基层时应防止尘土飞扬，垃圾杂物应装袋运至地面，放在指定地点，严禁随意抛掷；(7)施工完毕的屋面上应整洁干净，无剩余料及杂物，无污染，严禁随意将保温板挪为他用；(8)施工作业人员必须按要求配戴安全防护用品；(9)现场施工保温层时严禁吸烟和使用明火，并配备消防器材和灭火设施。
