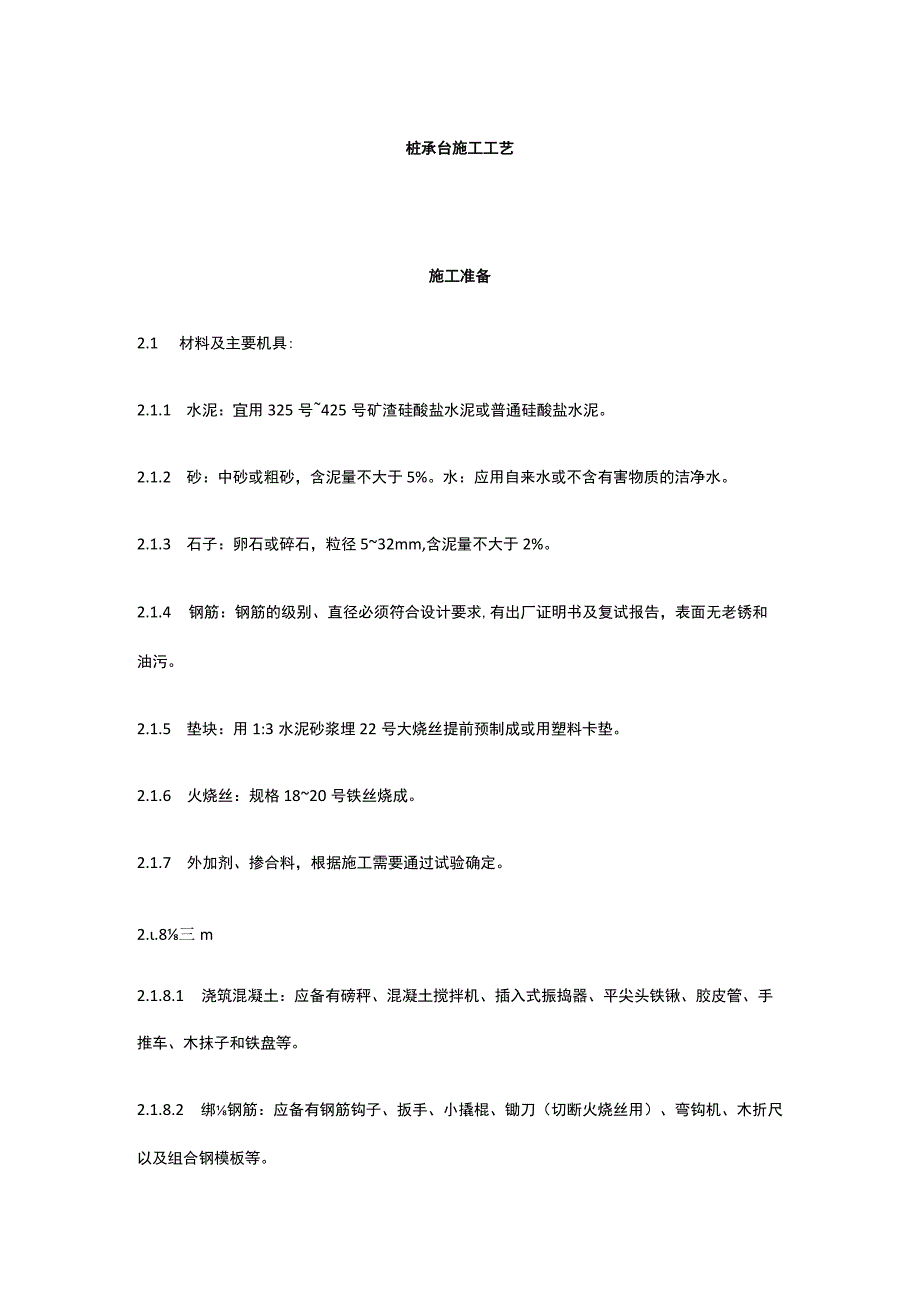

1、桩承台施工工艺施工准备2.1 材料及主要机具:2.1.1 水泥：宜用325号425号矿渣硅酸盐水泥或普通硅酸盐水泥。2.1.2 砂：中砂或粗砂，含泥量不大于5%。水：应用自来水或不含有害物质的洁净水。2.1.3 石子：卵石或碎石，粒径532mm,含泥量不大于2%。2.1.4 钢筋：钢筋的级别、直径必须符合设计要求,有出厂证明书及复试报告，表面无老锈和油污。2.1.5 垫块：用1:3水泥砂浆埋22号大烧丝提前预制成或用塑料卡垫。2.1.6 火烧丝：规格1820号铁丝烧成。2.1.7 外加剂、掺合料，根据施工需要通过试验确定。2.8三m2.1.8.1 浇筑混凝土：应备有磅秤、混凝土搅拌机、插入式振

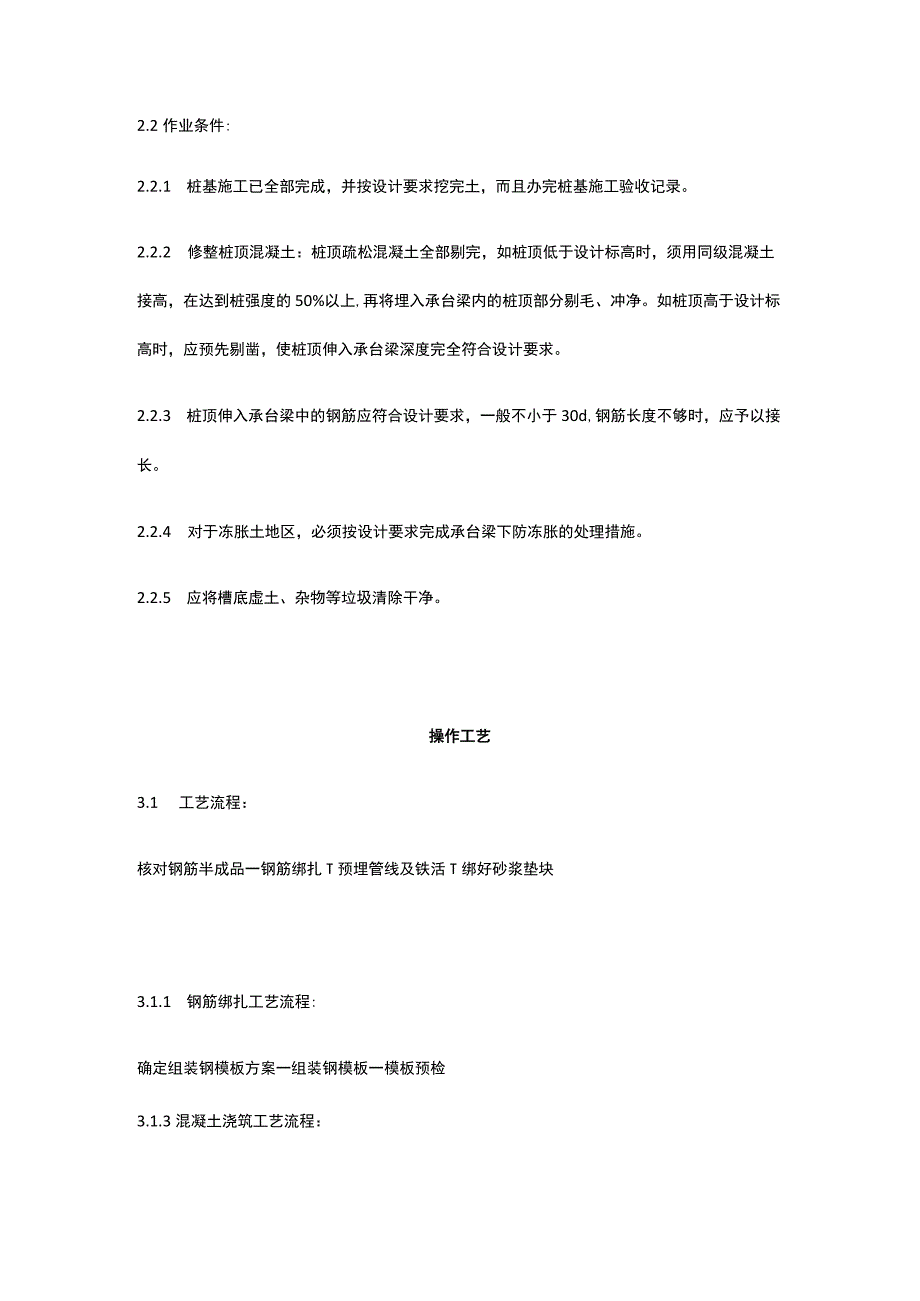

2、捣器、平尖头铁锹、胶皮管、手推车、木抹子和铁盘等。2.1.8.2 绑钢筋：应备有钢筋钩子、扳手、小撬棍、锄刀（切断火烧丝用）、弯钩机、木折尺以及组合钢模板等。2.2作业条件:2.2.1 桩基施工已全部完成，并按设计要求挖完土，而且办完桩基施工验收记录。2.2.2 修整桩顶混凝土：桩顶疏松混凝土全部剔完，如桩顶低于设计标高时，须用同级混凝土接高，在达到桩强度的50%以上,再将埋入承台梁内的桩顶部分剔毛、冲净。如桩顶高于设计标高时，应预先剔凿，使桩顶伸入承台梁深度完全符合设计要求。2.2.3 桩顶伸入承台梁中的钢筋应符合设计要求，一般不小于30d,钢筋长度不够时，应予以接长。2.2.4 对于冻胀土

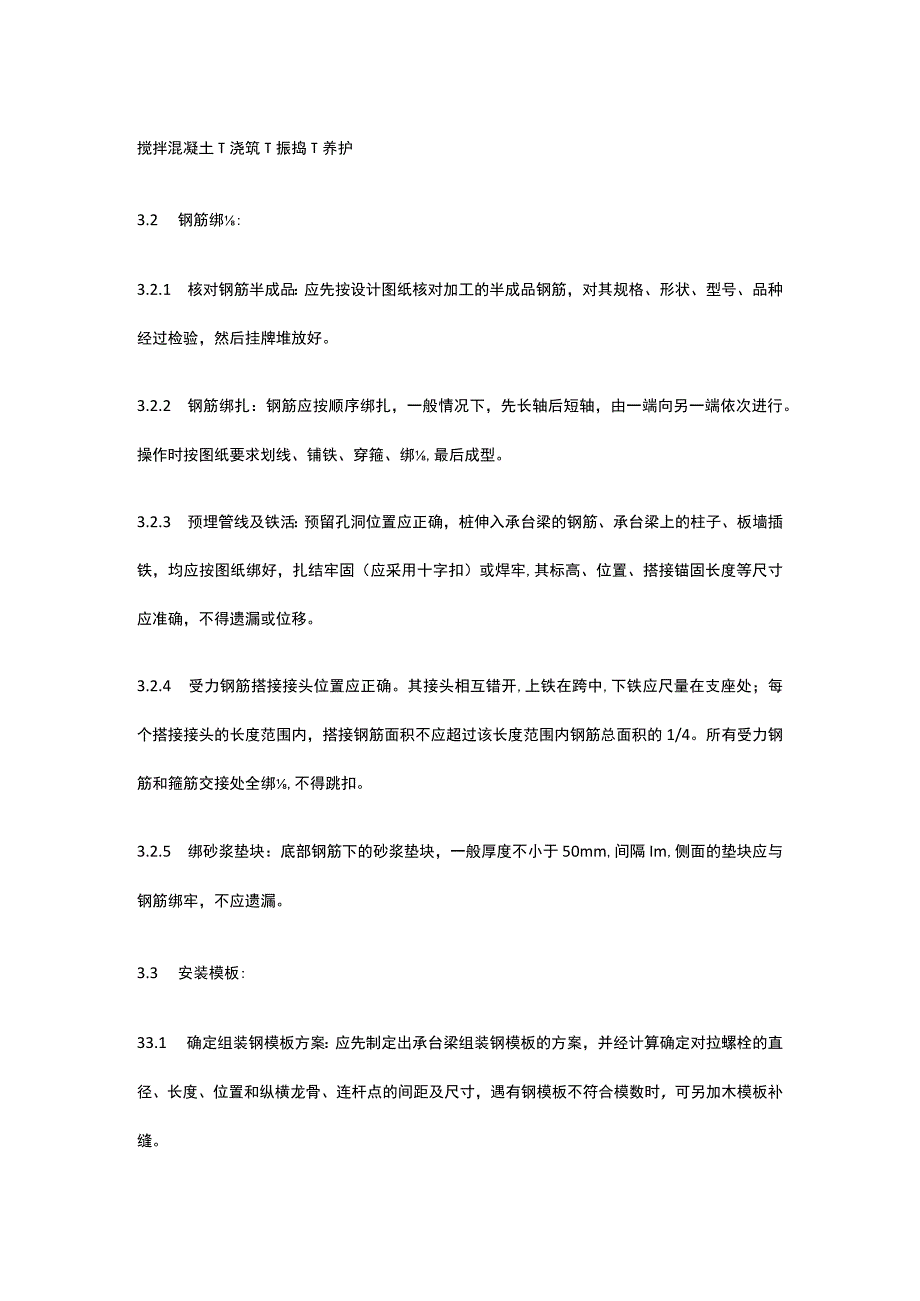

3、地区，必须按设计要求完成承台梁下防冻胀的处理措施。2.2.5 应将槽底虚土、杂物等垃圾清除干净。操作工艺3.1 工艺流程：核对钢筋半成品一钢筋绑扎T预埋管线及铁活T绑好砂浆垫块3.1.1 钢筋绑扎工艺流程:确定组装钢模板方案一组装钢模板一模板预检3.1.3混凝土浇筑工艺流程：搅拌混凝土T浇筑T振捣T养护3.2 钢筋绑:3.2.1 核对钢筋半成品：应先按设计图纸核对加工的半成品钢筋，对其规格、形状、型号、品种经过检验，然后挂牌堆放好。3.2.2 钢筋绑扎：钢筋应按顺序绑扎，一般情况下，先长轴后短轴，由一端向另一端依次进行。操作时按图纸要求划线、铺铁、穿箍、绑,最后成型。3.2.3 预埋管线及铁活
4、：预留孔洞位置应正确，桩伸入承台梁的钢筋、承台梁上的柱子、板墙插铁，均应按图纸绑好，扎结牢固（应采用十字扣）或焊牢,其标高、位置、搭接锚固长度等尺寸应准确，不得遗漏或位移。3.2.4 受力钢筋搭接接头位置应正确。其接头相互错开,上铁在跨中,下铁应尺量在支座处；每个搭接接头的长度范围内，搭接钢筋面积不应超过该长度范围内钢筋总面积的1/4。所有受力钢筋和箍筋交接处全绑,不得跳扣。3.2.5 绑砂浆垫块：底部钢筋下的砂浆垫块，一般厚度不小于50mm,间隔Im,侧面的垫块应与钢筋绑牢，不应遗漏。3.3 安装模板:33.1 确定组装钢模板方案：应先制定出承台梁组装钢模板的方案，并经计算确定对拉螺栓的直径
5、、长度、位置和纵横龙骨、连杆点的间距及尺寸，遇有钢模板不符合模数时，可另加木模板补缝。33.2 2安装钢模板：安装组合钢模板，组合钢模板由平面模板、阴、阳角模板拼成。其纵横胁拼接用的U形卡、插销等零件，要求齐全牢固，不松动、不遗漏。33.3 模板预检：模板安装后，应对断面尺寸、标高、对拉螺栓、连杆支撑等进行预检，均应符合设计图纸和质量标准的要求。33.4 凝土浇筑：33.4.1 拌：按配合比称出每盘水泥、砂子、石子的重量以及外加剂的用量。操作时要每车过磅，先倒石子接着倒水泥，后倒砂子和加水搅拌。外加剂一般随水加入。第一盘搅拌要执行开盘批准的规定。33.4.2 筑、桩头、槽底及帮模（木模时）应先
6、浇水润湿。承台梁浇筑混凝土时，应按顺序直接将混凝土倒入模中；如甩槎超过初凝时间，应按施工建要求处理。若用塔机吊斗直接卸料入模时，其吊斗出料口距操作面高度以3040cm为宜，并不得集中一处倾倒。33.4.3 捣：应沿承台梁浇筑的J顺序方向，采用斜向振捣法，振捣棒与水平面倾角约30。左右。棒头朝前进方向，插棒间距以50cm为宜，防止漏振。振捣时间以混凝土表面翻浆出气泡为准。混凝土表面应随振随按标高线，用木抹子搓平。33.4.4 接槎：纵横接连处及桩顶一般不宜留槎。留槎应在相邻两桩中间的1/3范围内，甩搓处应预先用模板挡好，留成直槎。继续施工时，接槎处混凝土应用水先润湿并浇浆，保证新旧混凝土接合良好
7、；然后用原强度等级混凝土进行浇筑。33.4.5 护：混凝土浇筑后，在常温条件下12h内应覆盖浇水养护，浇水次数以保持混凝土湿润为宜，养护时间不少于七昼夜。3.5.1 钢筋焊接宜在室内进行。在室外焊接时，最低气温不宜低于-2(C,且应有防雪挡风措施。焊接后的接头严禁立即碰到冰雪。3.5.2 拌制混凝土时，骨料中不得带有冰雪及冰团，拌合时间应比常温规定时间延长50%3.5.3 基土应进行保温，不得受冻。3.5.4 混凝土的养护应按冬施方案执行。混凝土的试块应增加二组，与结构同条件养护。质量标准4.1 钢筋分项工程：4.1.1 保证项目：4.1.1.1 钢筋的品种质量，焊条、焊剂的牌号、性能必须符合
8、设计要求和有关标准的规定。进口钢筋焊接前必须进行化学成分检验和焊接试验，符合有关规定后方可焊接。4.1.1.2 钢筋表面必须清洁。带有颗粒状或片状老锈，经除锈后仍留有麻点的钢筋，严禁按原规定使用。4.1.1.3 筋的规格、形状、尺寸、数量、间距、锚固长度、接头设置，必须符合设计要求和施工规范的规定。4.1.1.4 焊接接头、焊接制品的机械性能，必须符合钢筋焊接及验收的专门规定。4.1.2.1 绑钢筋的缺扣、松扣数量不超过绑扣总数的10%,且不应集中。4.1.2.2 弯钩的朝向应正确。绑扎接头应符合施工规范的规定，搭接长度均不小于规定值。4.1.2.3 I级钢筋制作的箍筋，其数量符合设计要求，弯
9、钩的角度和平直长度应符合施工规范的规定。4.1.2.4 对焊接头无横向裂纹和烧伤，焊包均匀。接头处弯折不大于4。，接头处钢筋轴线位移不得大于0ld,且不大于2mm04.1.2.5 电弧焊接头焊缝表面平整，无凹陷、焊瘤，接头处无裂纹、气孔、焊渣及咬边。接头处绑条沿接头中心线的纵向位移不得大于0.5d,且不大于3mm;接头处钢筋的轴线位移不大于0.1d,且不大于3mm;焊缝厚度不小于0.05d;焊缝宽度不小于0.1d;焊缝长度不小于0.5d；接头处弯折不大于4。4.1.3允许偏差项目，见表2-10。4.2模板分项工程：4.2.1 保证项目：4.2.1.1 模板及其支架必须具有足够的强度、刚度和稳定
10、性，其支架的支承部分有足够的支承面积。4.2.1.2 模板安装在基土上,基土必须坚实并有排水措施。4.2.2.1 模板接缝处接缝的最大宽度不应大于1.5mm。4.2.2.2 模板与混凝土的接触面应清理干净，并采取防止粘结措施。粘浆和漏涂隔离剂面积累计不大于1000cm24.2.3允许偏差项目，见表2-11。桩承台钢筋安装及预埋件位置允许偏差表2-10项次项目允许偏差（mm）检查方法1骨架的宽度、高度5尺量检查2骨架的长度10尺量检查焊接10尺量连续三档绑扎20取其最大值间距10尺量两端，中间各排距5一号取其最大值5钢筋弯起点位移20尺量检查中心线位移5水平高差+3-07受力钢筋保护层基础10尺
11、量检查桩承台模板安装和预埋件允许偏差表2-11项次项目允许偏差（mm）检验方法1轴线位移5尺量检查2标高5用水准仪或拉线检查3截面尺寸10尺量检查4相邻两板表面高彳氐差2用直尺和尺量检查5表面平整度5用2m靠尺和塞尺检查6预埋钢板中心线位移3拉线和尺量检查7预埋管预留孔中心线位移3拉线和尺量检查中心线位移2外露长度+100中心线位移10截面内部尺寸+10043混凝土分项工程：43.1 保证项目:43.1.1 混凝土所用的水泥、水、骨料、外加剂等必须符合施工规范和有关标准的规定。43.1.2 混凝土的配合比、原材料计量、搅拌、养护和施工缝处理必须符合施工规范的规定。43.1.3 评定混凝土强度的
12、试块，必须按混凝土强度检验评定标准(GBJ10777)的规定取样、制作、养护和试验，其强度必须符合施工规范的规定。43.1.4 对设计不允许有裂缝的结构，严禁出现裂缝；设计允许出现裂缝的结构,其裂缝宽度必须符合设计要求。4.3.2基本项目：43.2.1混凝士应振捣密实,蜂窝面积一处不大于200Cm2,累计不大于400cm2,无孔洞。4.322 任何一根主筋均不得有漏筋。4.323 无缝隙无夹渣层。43.3 允许偏差项目，见表2-12。桩承台混凝土工程允许编差表2-12项次项目允许偏差(mm)检验方法1轴线位移10尺量检查2标高10用水准仪或拉线尺量检查4表面平整度8用2m靠尺和塞尺检查5预埋钢
13、板中心线偏移10尺量检查6预埋螺栓中心线偏移5尺量检查7预留管，预留孔中心线偏移5尺量检查8预留洞中心线偏移15尺量检查成品保护5.1 安装模板和浇筑混凝土时，应注意保护钢筋，不得攀踩钢筋。5.2 钢筋的混凝土保护层厚度一般不小于50mmo其钢筋垫块不得遗漏。53冬期施工应覆盖保温材料，防止混凝土受冻。5.4 拆模时应避免重撬、硬砸，以免损伤混凝土和钢模板。应注意的质量问题6.1 蜂窝、露筋：由于模板拼接不严，混凝土漏浆造成蜂窝；振捣不按工艺操作，造成振捣不密实而露筋。6.2 缺棱、掉角,配合比不准，搅拌不均匀或拆模过早，养护不够，都会导致混凝土棱角损伤。6.3 偏差过大：模板支撑、卡子、拉杆间距过大或不牢固；混凝土局部浇筑过高或振捣时间过长，都会造成混凝土胀肚、错台、倾斜等缺陷。6.4 插铁钢筋位移：插铁固定不牢固，振捣棒或塔吊料斗碰撞钢筋，致使钢筋位移。6.5 对于地震设防区，当承台梁采用支模浇筑时，承台梁侧面应按设计要求回填土并夯实。质量记录本工艺标准应具备以下质量记录7.1 水泥的出厂证明及复验证明。7.2 钢筋的出厂证明或合格证，以及钢筋验收单抄件。73钢筋隐蔽验收记录。7.4 模板标高、尺寸的预检记录。7.5 钢筋焊接接头拉伸试验报告。7.6 结构用混凝土应有试配申请转口试验室签发的配合比通知单。7.7 混凝土试块28d标养抗压强度试验报告。商品混凝土应有出厂合格证。
