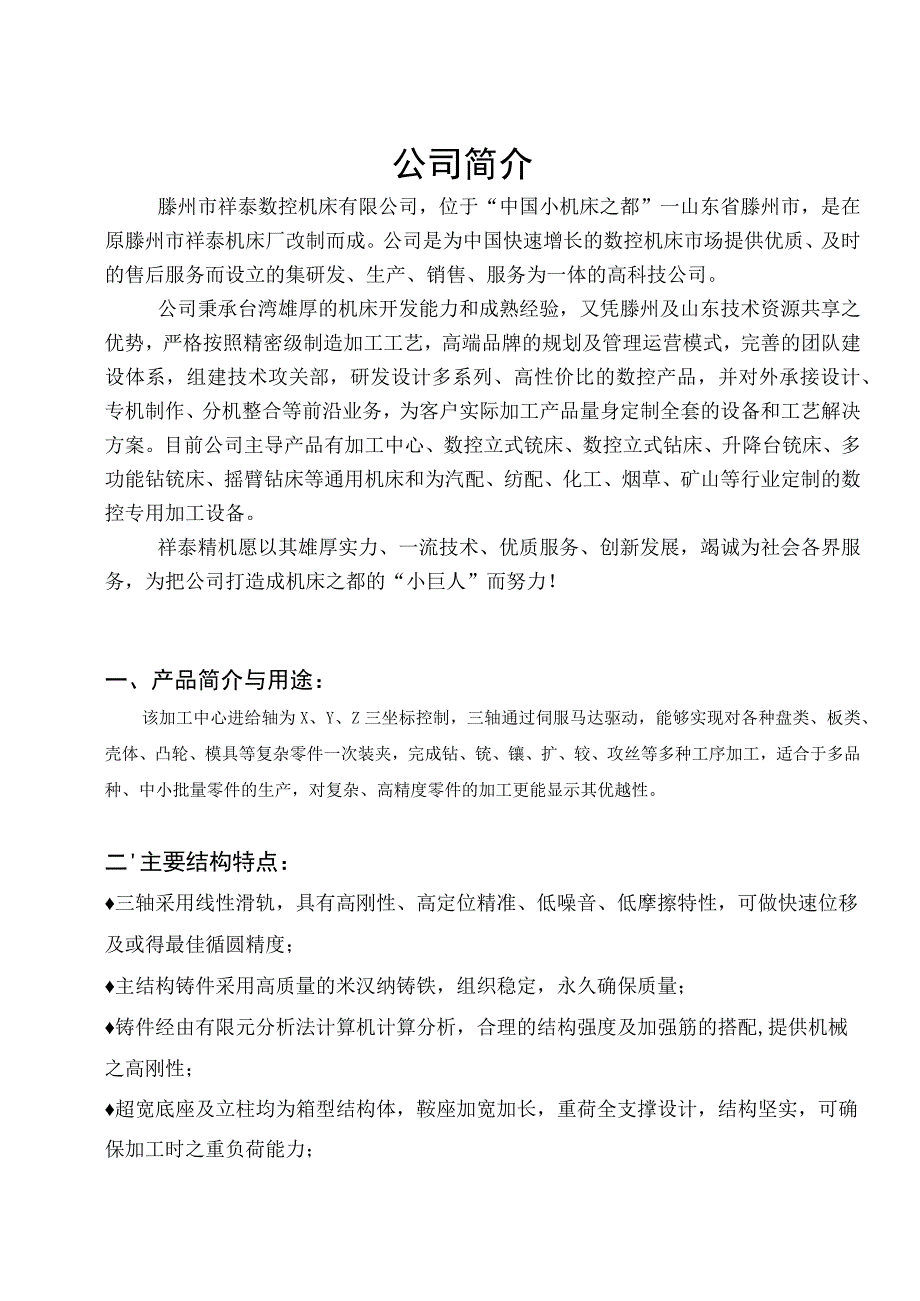

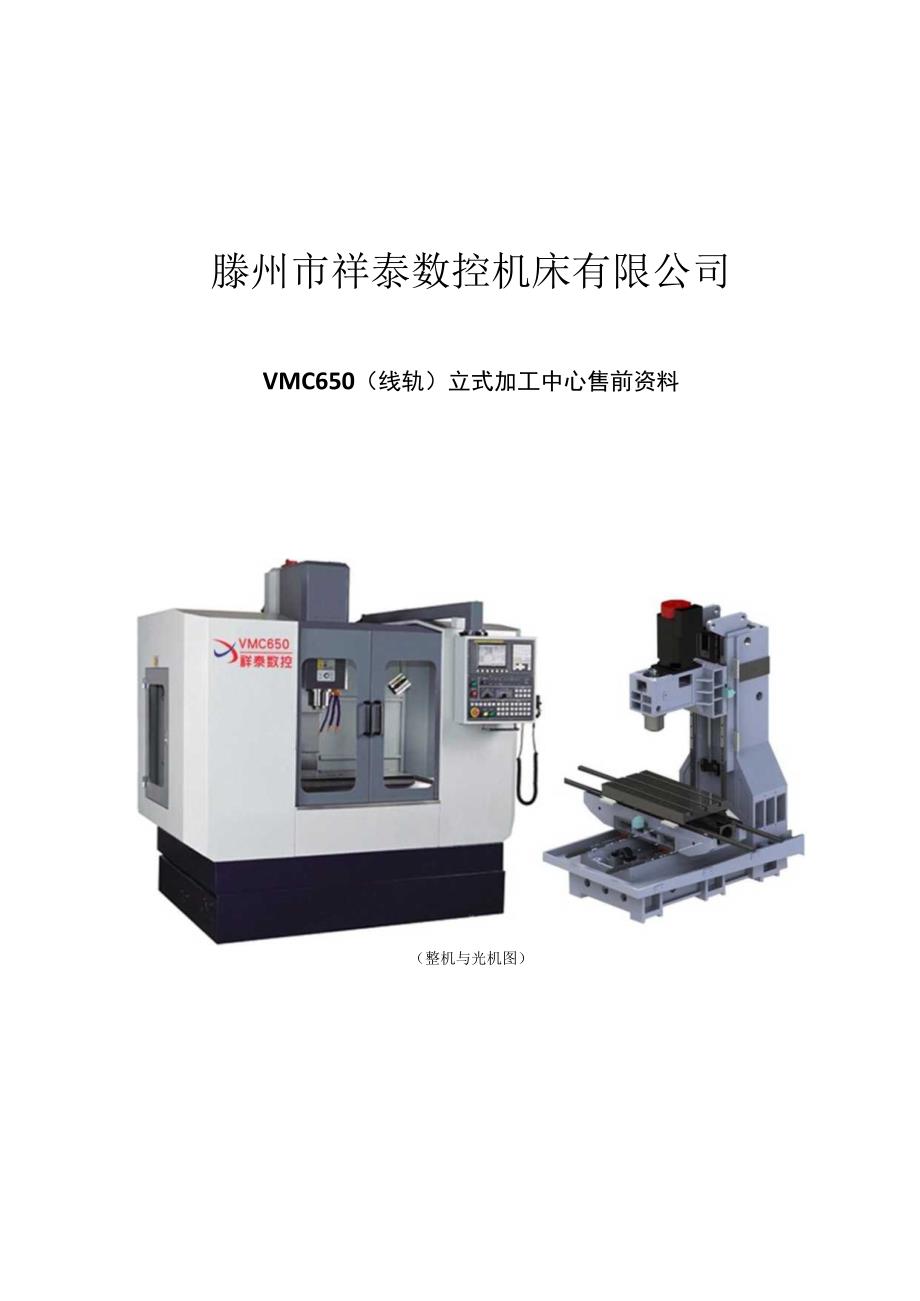

1、滕州市祥泰数控机床有限公司VMC650（线轨）立式加工中心售前资料（整机与光机图）公司简介滕州市祥泰数控机床有限公司，位于“中国小机床之都”一山东省滕州市，是在原滕州市祥泰机床厂改制而成。公司是为中国快速增长的数控机床市场提供优质、及时的售后服务而设立的集研发、生产、销售、服务为一体的高科技公司。公司秉承台湾雄厚的机床开发能力和成熟经验，又凭滕州及山东技术资源共享之优势，严格按照精密级制造加工工艺，高端品牌的规划及管理运营模式，完善的团队建设体系，组建技术攻关部，研发设计多系列、高性价比的数控产品，并对外承接设计、专机制作、分机整合等前沿业务，为客户实际加工产品量身定制全套的设备和工艺解决方案
2、。目前公司主导产品有加工中心、数控立式铳床、数控立式钻床、升降台铳床、多功能钻铳床、摇臂钻床等通用机床和为汽配、纺配、化工、烟草、矿山等行业定制的数控专用加工设备。祥泰精机愿以其雄厚实力、一流技术、优质服务、创新发展，竭诚为社会各界服务，为把公司打造成机床之都的“小巨人”而努力！一、产品简介与用途：该加工中心进给轴为X、Y、Z三坐标控制，三轴通过伺服马达驱动，能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件一次装夹，完成钻、铳、镶、扩、较、攻丝等多种工序加工，适合于多品种、中小批量零件的生产，对复杂、高精度零件的加工更能显示其优越性。二主要结构特点：三轴采用线性滑轨，具有高刚性、高定位精准

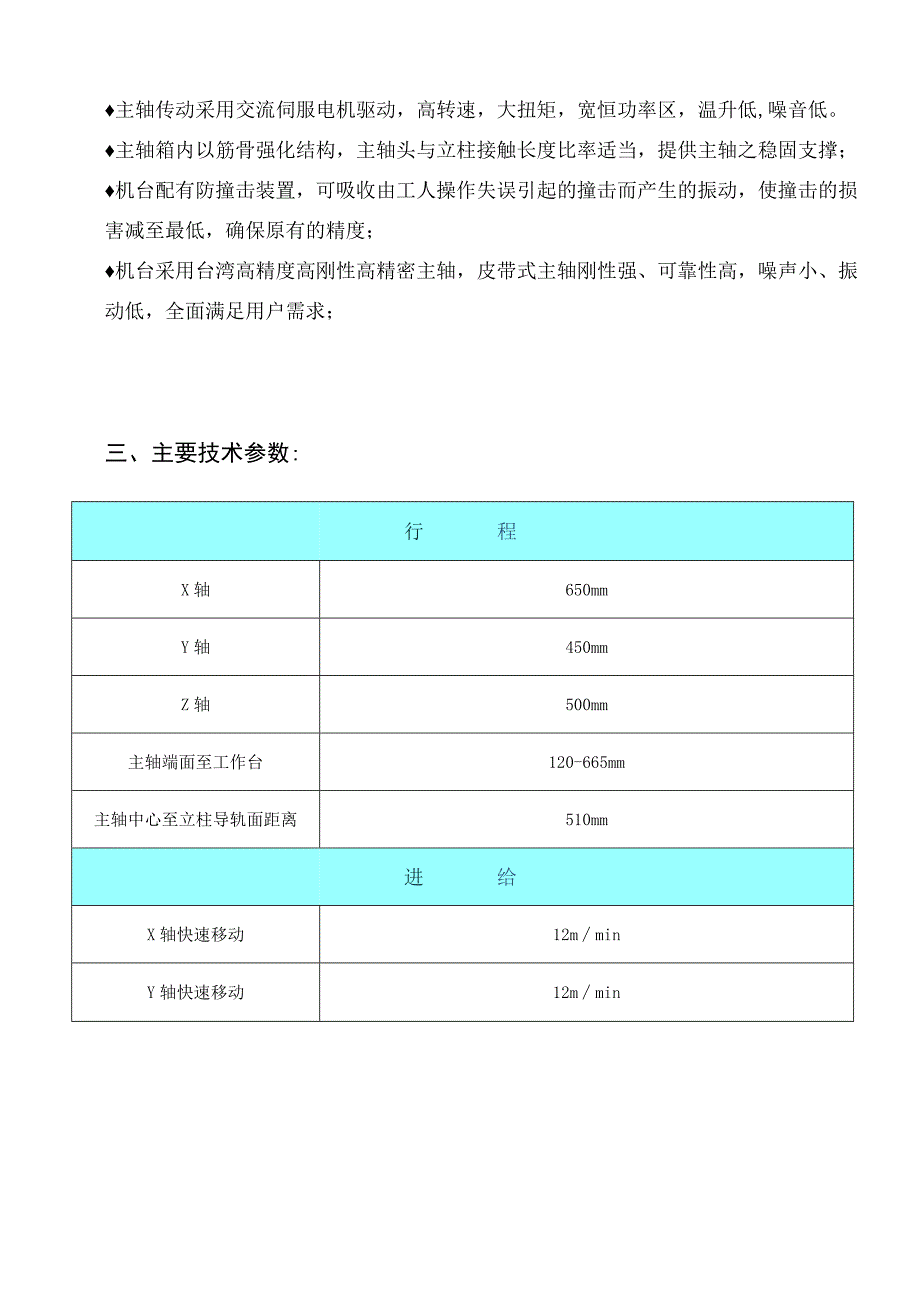

3、、低噪音、低摩擦特性，可做快速位移及或得最佳循圆精度；主结构铸件采用高质量的米汉纳铸铁，组织稳定，永久确保质量；铸件经由有限元分析法计算机计算分析，合理的结构强度及加强筋的搭配,提供机械之高刚性；超宽底座及立柱均为箱型结构体，鞍座加宽加长，重荷全支撑设计，结构坚实，可确保加工时之重负荷能力；主轴传动采用交流伺服电机驱动，高转速，大扭矩，宽恒功率区，温升低,噪音低。主轴箱内以筋骨强化结构，主轴头与立柱接触长度比率适当，提供主轴之稳固支撑；机台配有防撞击装置，可吸收由工人操作失误引起的撞击而产生的振动，使撞击的损害减至最低，确保原有的精度；机台采用台湾高精度高刚性高精密主轴，皮带式主轴刚性强、可靠
4、性高，噪声小、振动低，全面满足用户需求；三、主要技术参数:行程X轴650mmY轴450mmZ轴500mm主轴端面至工作台120-665mm主轴中心至立柱导轨面距离510mm进给X轴快速移动12mminY轴快速移动12mminZ轴快速移动12mmin切削进给l-8mmin工作台工作台面积900400un最大承重500kgT型槽3-16150mm主轴选配皮带式主电机功率5.5Kw转速8000rpm主轴锥孔BT40刀库容量（圆盘）16把(piece)精度定位精度（JIS标准）0.Olmm重复定位精度（JIS标准）0.005mm其它整机外形尺寸约2400X21002300mm气压26.5kgcm2电压
5、380V50Hz四、主要外购件清单:序号配置规格明细厂家产地1操作系统DF-21MDS南京达风国产2主轴皮带式BT40-120-8000rpm普森台湾3刀库BT40-16T斗笠式刀库方冠台湾4三轴线轨X;HGH35CA2RY/Z;HGH35HA2R上银台湾5三轴滚珠丝杆X/Y/ZFDC3210启尖国产6三轴角接触球轴承新哈国产7三轴锁紧螺帽盈锡台湾8三轴联轴器n/a赢振国产9打刀缸3.5T丹铮台湾10气动系统n/a亚德客台湾11主要电器件n/a施耐德国产12容积式自动润滑系统n/an/a国产13冷却泵150W东莞国产14三轴伸缩护罩n/a海东国产15饭金全防护n/a国产16地脚螺栓承座+地脚螺
6、栓+螺帽n/an/a国产17工具箱内六角扳手一套，开口扳手一把、一字及十字起子各一把n/a国产18随机技术文件包机械/电气/系统说明书、精度检验单n/an/a五、质量保证：先进的结构设计带来稳定的整体性能和超凡的用户体验主要结构铸件均由高级树脂砂铸铁制成，经回火消除内应力以防止变形主要结构经有限元分析，以电脑模拟应力情况以确保最佳的刚性、稳定性及抗震性所用配件均由国内外知名供应商提供，有力提升产品档次FANIJC . Rexroth .可因- Bosch Grou RobomachineVOLlSTFIHIWIN.H4尿OXAUNSK FAQMjCRpjkeIS0三菱电机-LIMITSUBIS
7、HIELECTRIC次PMlPMl Untar Motion SyUmsHRB3Schneider疗EleCtriC施耐德电气手工精密铲花，硬轨轨道均贴附进口耐磨片，确保滑动件运动的长期稳定性,传统的端子排采用大功率电路板代替，整齐美观，可扩展性强,高质量、高性能、全功能，实现更高生产率与舒适性检测仪器1、镭射检验（激光检验）。每一台CNC机床在出厂前都必须对各轴进行镭射检验，然后进行精确的修正，使其有极高的定位精度和重复精度。2、采用世界著名RENISHAW品牌镭射检验，按照严格的德国VDl3441检验规范（来回检验各持5次，取其统计数据）数控回转工作台回转工作台是各类数控键铳床和加工中心的
8、重要附件。工作时利用主机的控制系统，完成与主机相协调和各种必须的分度回转运动。六、安装、调试、验收及培训、售后服务1 .安装、调试1) .请预制水泥地基，地基图另行通知。2) .请预先安装好三相380V,50HZ电源并建议附稳压电源。3) .设备到厂后请贵公司代表开箱检验，如果发现损坏或减少，请立即通知我公司。4) .设备开箱验收后，请买方先进行机械定位、地基孔灌水泥、水平粗调整等工作，后续安装精调，请买方最少提前5天通知我公司派人前往。5),请买方协助我公司安装调试人员安排住宿、膳食及交通等事项。6) .请买方指定机台的操作人员和维护人员，并指派专门人员协助我公司进行机床的安装调试。7) .
9、机械验收完成后，买方需即时在机床验收报告上签字。2 .验收标准名称标准号机床几何精度验收标准JB/T8771.2-1998机床定位精度和重复定位精度验收标准JB/T8771.4-1998或JISB63301) .在安装验收工作之前，由买方按安装调试事项做好安调准备工作。2) .外观检验：买卖双方人员进行外观目测检视，工具及配件依合同及附件清点验收。3) 性能、功能验收：依据双方所确定机械及控制器之供货范围进行验收。4) .机械精度验收：依照我公司提供随机出厂精度检验记录表为验收依据。3 .培训厂方负责为贵公司进行现场技术培训，培训内容包括机床结构、性能及功能、数控系统、编程及操作，机床维护保养
10、等知识。4 .售后服务及承诺(1)机床最终验收合格之日起，厂方对产品实行三包服务，质保期为12个月，在质保期内对产品实行免费维修。特别指出：机床运抵买方后满12个月，若因买方原因未进行安装调试，则保修期满，厂方不再提供免费安装调试及维修。(2)在保修期内，经查证若为用户原因：装卸运输过程、存放时间过长造成机械外观或内部损坏；操作使用不当、自行拆卸改装所造成之人为损坏，不在以上免费保修之内，用户必须支付所有维修、整修费用。说明：设备由于自然灾害造成的损坏不在我公司的保修范围内。比如：雷击、水灾、火灾、地震等情况，以及移机、二次培训等等。(3)机床出现故障，得到用户信息后，能准确判断故障原因及处理措施的，立即给予答复，如不能立即答复的，在24小时内答复，并尽快派人到现场给予处理，具体时间视零件准备时间长短。(4)超过保修期后，我公司继续为用户提供维修服务，并依据我公司收费标准收取零件成本及服务费用。(5)验收合格后，买方未依据合同履约，卖方有权停止售后服务。(6)买方未付清全款以前，本机床所有权归卖方所有。七、联系方式：滕州市祥泰数控机床有限公司地址：滕州市新世纪开发区恒源北路636号电话：手机：13563263723传真：Http:/E-mail:
