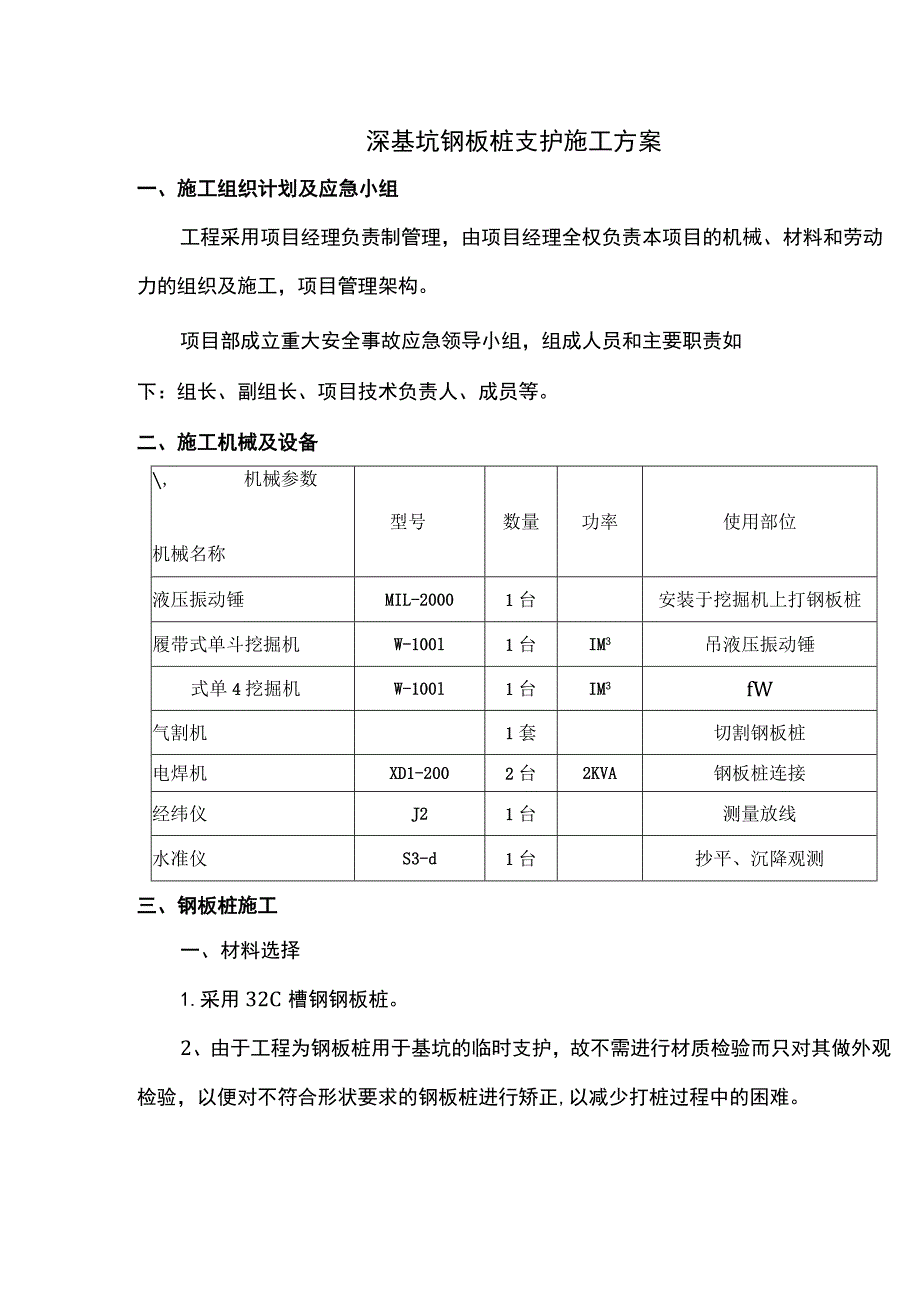

1、深基坑钢板桩支护施工方案一、施工组织计划及应急小组工程采用项目经理负责制管理，由项目经理全权负责本项目的机械、材料和劳动力的组织及施工，项目管理架构。项目部成立重大安全事故应急领导小组，组成人员和主要职责如下：组长、副组长、项目技术负责人、成员等。二、施工机械及设备,机械参数机械名称型号数量功率使用部位液压振动锤MIL-20001台安装于挖掘机上打钢板桩履带式单斗挖掘机W-100l1台IM3吊液压振动锤式单4挖掘机W-100l1台IM3fW气割机1套切割钢板桩电焊机XD1-2002台2KVA钢板桩连接经纬仪J21台测量放线水准仪S3-d1台抄平、沉降观测三、钢板桩施工一、材料选择1.采用32C
2、槽钢钢板桩。2、由于工程为钢板桩用于基坑的临时支护，故不需进行材质检验而只对其做外观检验，以便对不符合形状要求的钢板桩进行矫正,以减少打桩过程中的困难。3、外观检验包括表面缺陷、长度、宽度、厚度、端头矩形比、平直度和锁口形状等内容。检查中要注意：、对打入钢板桩有影响的焊接件应予以割除；、有割孔、断面缺损的应予以补强；、若钢板桩有严重锈蚀，应测量其实际断面厚度，以便决定在计算中是否需要折减。原则上要对全部钢板桩进行外观检查，对不符合要求的钢板桩需进行矫正。二、钢板桩吊运及堆放装卸钢板桩宜采用两点吊。吊运时/每次起吊的钢板桩根数不宜过多,并应注意保护锁口免受损伤。吊运方式有成捆起吊和单捆起吊、钢筋
3、捆扎、专人指挥。钢板桩堆放的顺序、位置、方向和平面布置应考虑到以后的施工方便。三、施工工艺流程确定定桩位一围橡一拉杆一土建施工T桩四、操做方法1.基线确定：施工员的在基坑边龙门架上定出轴线，留出以后施工需要的工作面，确定钢板桩施工位置。2、定桩位:按顺序标明钢板桩的具体桩位，洒灰线标明。3、钢板桩施打：采用单独打入法，即吊升第一支钢板桩，准确对准桩位，振动打入土中。吊第二支钢板桩,卡好企口，振动打入土中，如此重复操作，直至基坑钢板桩帷幕完成。钢板桩施打时，由于钢板桩制作本身的误差、打桩时的偏差、施工条件的限制，使帷幕的实际长度无法保证按钢板桩标准宽度的整数倍,故此钢板桩帷幕最终封闭合拢有相当难
4、度。调整的办法，一般有采用异形钢板桩来闭合或通过调整帷幕轴线用标准桩实现闭合。由于本工程钢板桩墙精度要求不高，故采用后一方法来实现转角的闭合，即在转角处两侧调整轴线实现闭合。4、钢板桩拔除：土建工程完毕后即进行钢板桩的拔除。工程场地局限，故须采用反铲挖掘机与振动锤配合来进行钢板桩的拔除，即利用振动锤产生的强迫振动扰动土质，破坏钢板桩周围土的粘聚力以克服拔桩阻力，依靠附加起吊力的作用将桩拔除。钢板桩拔除后留下的桩孔，必须即时做回填处理，回填一般用挤密法或填入法，所用材料为河砂中砂。四、基坑监测措施1.基准网的建立为了科学地预测基坑支护的稳定和周边环境的变化,及时预报和提供准确可靠的变形数据，因此
5、建立基坑支护施工变形与沉降观测网，定期进行变形沉降观测。2、基坑支护变形观测(1)基坑支护水平位移观测在基坑边坡顶上布置基线(每基坑边一条)，每条基线上设4个变形观测点，同时又作为沉降观测点。（2）基坑支护沉降观测利用远离场区的城市高程系水准控制点或独立水准点作为沉降观测的起算点，与以上点联测，构成基坑支护沉降观测网。四面围墙周边附近各布置四个沉降观测点，与基坑周边浅埋基础建（构筑物、重要管线监测点一起构成监测周边环境的沉降观测网。3、观测方法（1）水平位移观测分别在基线点四个角上设站，用J2型经纬仪观测四边网的水平角度（四边形内角），并与城市的大地控制网三角点联测水平夹角，检查基线点是否发生
6、位移，在基线点正确无误的情况下，同时在四角测端上分别以对应的相邻角点定向，并观测定向基线上各预埋点的水平位移量初始读数。（2）沉降观测对基坑边上的各点及周边点建立的沉降观测网的测量方法为：首先自远离基坑的城市水准控制点开始观测，引测至基坑周围后，按编定的各点观测次序依次观测，最后测至另一水准控制点符合，观测仪器采用S3型精密水准仪。4、基坑周围建（构）筑物等的监测措施工程对基坑周边50米范围内的所有建（构）筑物进行监测，并特别对临近坑边1.5H2.0H范围内建（构）筑物，包括道路、市政管道、电力电缆、电信管网等加强监测力度。具体监测措施是：（1）对建（构）筑物，定期进行沉降变形观测。(2)施工
7、前，了解地下管线的分布情况，对整个场地的地下管线进行摸底，并在地面投影其轴线走向，布置变形观测点进行监测；对某些变形要求较高及紧邻基坑开挖边缘的重要管线,预先做好加固处理措施。五、质量保证措施1.严格遵守和执行有关的施工质量规范。2、根据工程标准要求，推行全面质量管理，建立质量保证体系,提高全员质量意识,确保质量管理惯彻整个施工过程。坚持质量自检、互检、交接检三检制。3、实行质量管理项目部负责制，配置专职质检员，具体负责质量管理工作。严格按项目部管理体系进行施工管理。4、钢板桩施打前必须进行选材，对有变形的进行矫正。5、钢板桩统一为槽钢型.六.安全施工措施1、基坑顶周边设置连续封闭的安全护栏，
8、防止人员坠落。2、开挖前，先进行围棋施工，做好支撑后才能开挖至设计深度。3、为切实保证施工人员安全，树立安全第一，预防为主的思想，根据国家建设部颁发的安全检查评分标准制订具体措施。4、建立安全保证体系，除企业已有的机构外，工地设立安全管理机构，工程项目设立安全小组、班组设安全员，形成一个健全的安全保证体系，工地的安全管理机构负责工地日常的安全工作，定期组织安全检查，对不符合要求的要及时发出整改通知，指导工程项目部和班组安全员的工作，对违章作业者进行批评教育和处罚。5、优化安全技术组织措施，包括以改善施工劳动条件，防止伤亡事故和职业病为目的的一切技术措施，如积极改进施工工艺和操作方法，改善劳动条
9、件,减轻劳动强度，消除危险因素,机械设备应设有安全装置。6、机械操作人员必须持证上岗，各种作业人员应配带相应的安全防护用具及劳保用品,严禁操作人员违章作业,管理人员违章指挥。7、施工中所有机械、电器设备必须达到国家安全防护标准，自制设备、设施应通过安全检验，一切设备应经过工前性能检验合格后方可使用，并由专人负责，严格执行交接班制度，并按规定定期检查保养。8、凡进入现场的一切人员，均要戴安全帽，正确使用三宝。要配合公司安全月检工作，工程项目部要实行周检，项目点要日检,施工中应抽检，及时消除安全隐患。9、严格执行各项安全操作规程，施工前要进行安全交底，每月定期进行安全教育，加强工人的安全意识教育。
10、10、在主要入口处挂醒目的安全防火宣传语牌。IL现场施工用高低压设备及线路，严禁电线随地走，所有电掣应有门、有锁，有危险标志。严格执行施工现场临时用电安全技术规范的规定，现场采用三相五线制供电，执行一机一闸一漏电保护开关制度。所有电器设备及金属构架均应按规定设置可靠的接零及接地保护，施工现场所有用电设备，必须按规定设置漏电保护装置，要定期检查，发现问题及时处理。12、加强安全教育和监督，坚持经常性的安全交底制度，提高施工人员的安全生产意识，及时消除事故隐患。13、在施工过程中，对地面沉降、支护位要定期观察测试，加强对支护的监控。14、所有施工人员均应掌握安全用电基本知识和设备性能，用电人员各自
11、保护好自用设备的负荷、地线和开关箱，发现问题及时找电工解决，严禁非专业电气操作人员乱动电器设备。15、配电系统分级配电，本电箱、开关箱外观必须完整、牢固，防雨防尘。16、多机作业用电必须分闸，严禁一闸多机和一闸多用，施工现场电缆、电线必须按规定架设，严禁拖地和乱拉乱搭。17、各种机械要有专人负责维修、保养，并经常对机械运行勺关键部位进行检查。18、使用机械时,操作员要密切注意机上的仪器、仪表、指针是否超出安全范围，机体是否有异常振动及发出异响，出现问题应进行停电关机处理，不得擅离职守，隐瞒不报。19、设备基础必须平稳、牢固，基本的锚固、支撑措施必须齐全,不得使用临时支撑，高大机械在多风季节前设缆风绳。七、文明施工措施1、为避免施工现场的混乱现象，现场文明施工划区域派专人负责，落实岗位责任制，搞好环境卫生工作。2、施工现场必须按施工平面图进行布置，不能随意改变。3、工地现场入口设置现场标志牌，明确各区域负责范围,不定期检查和督促。4、现场材料进场道路保持畅通无阻，排水畅通，无积水，场地整洁、材料堆放整齐，无施工垃圾。
