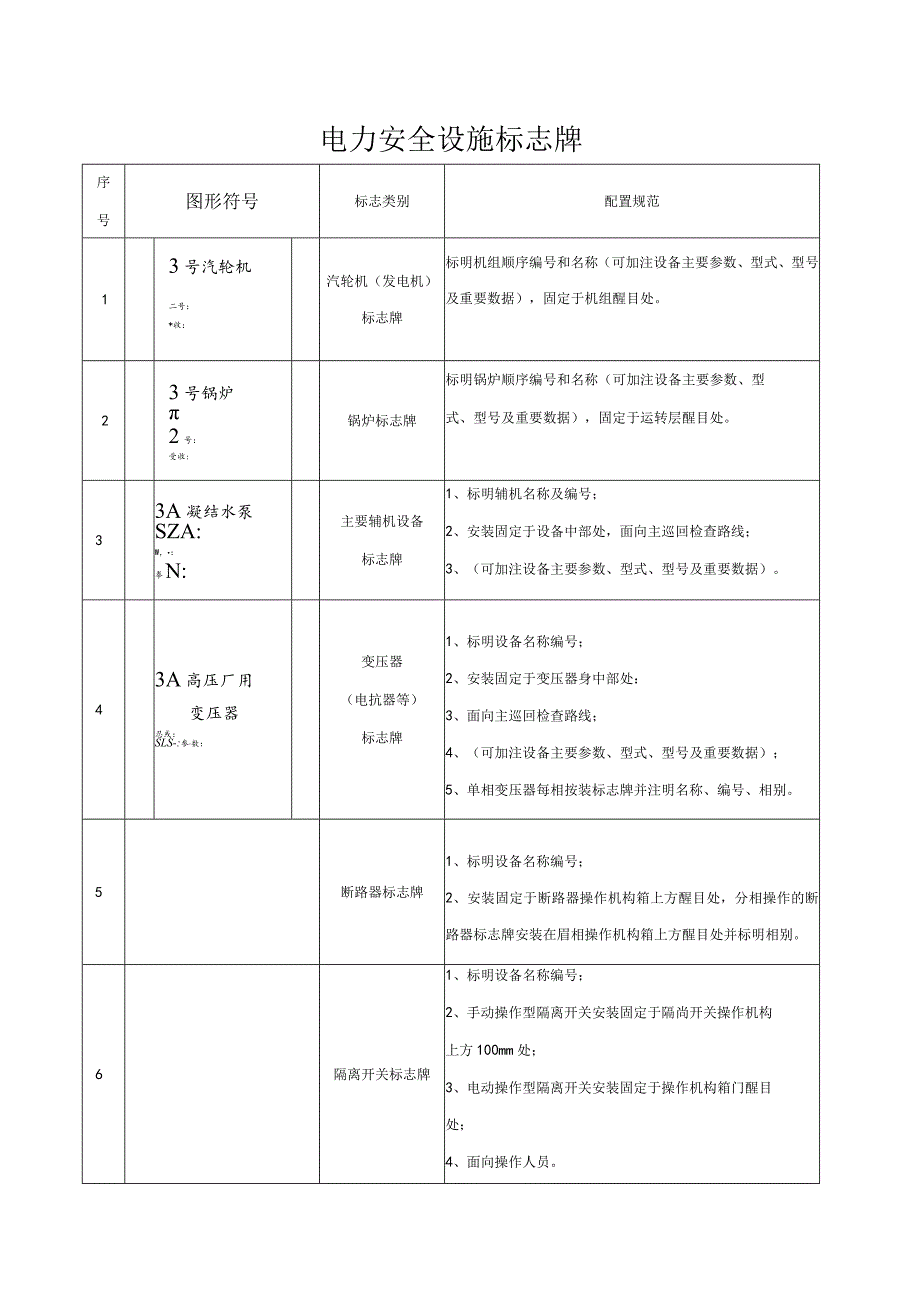

电力安全设施标志牌.docx_第1页
第1页 / 共5页

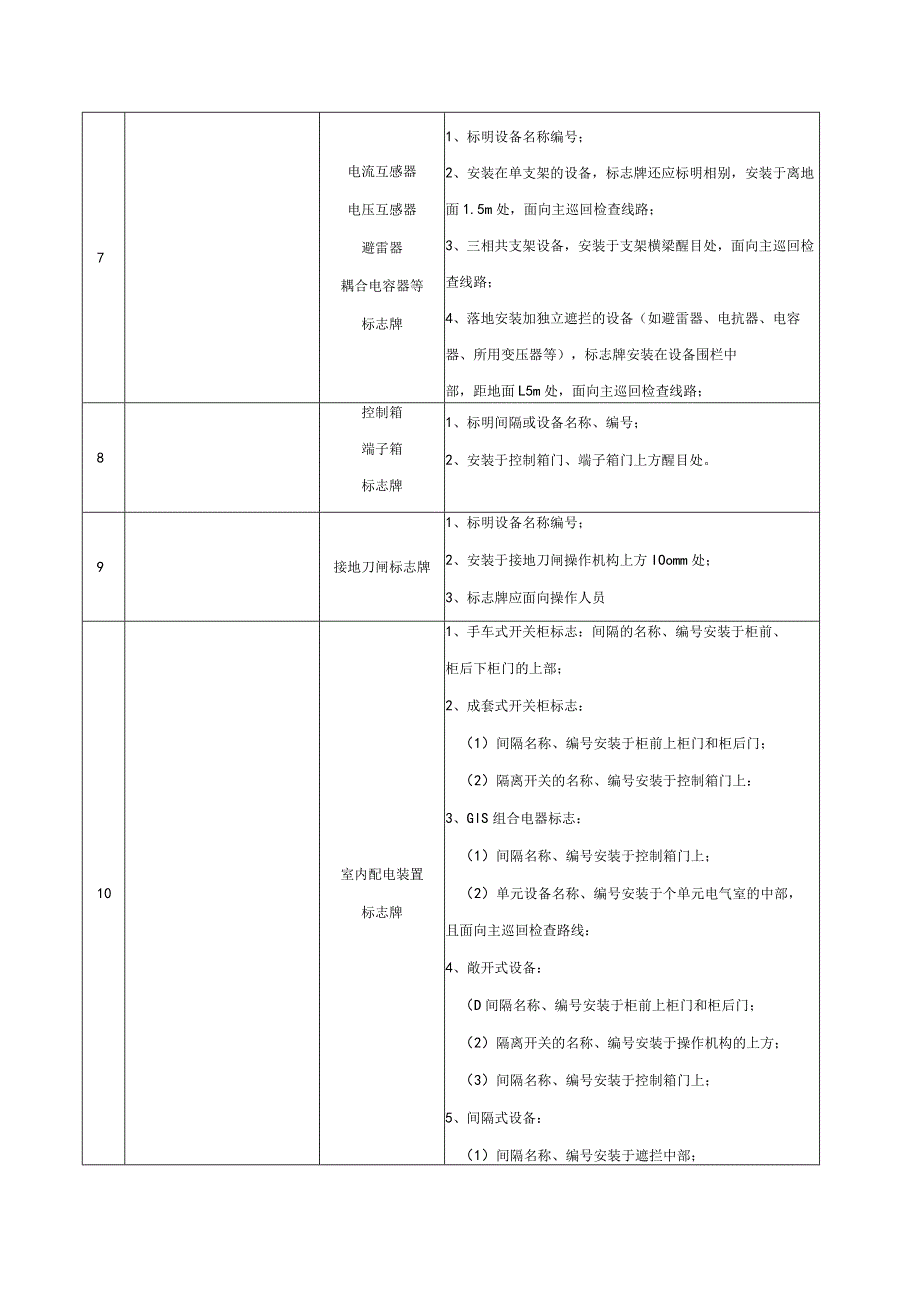

电力安全设施标志牌.docx_第2页
第2页 / 共5页

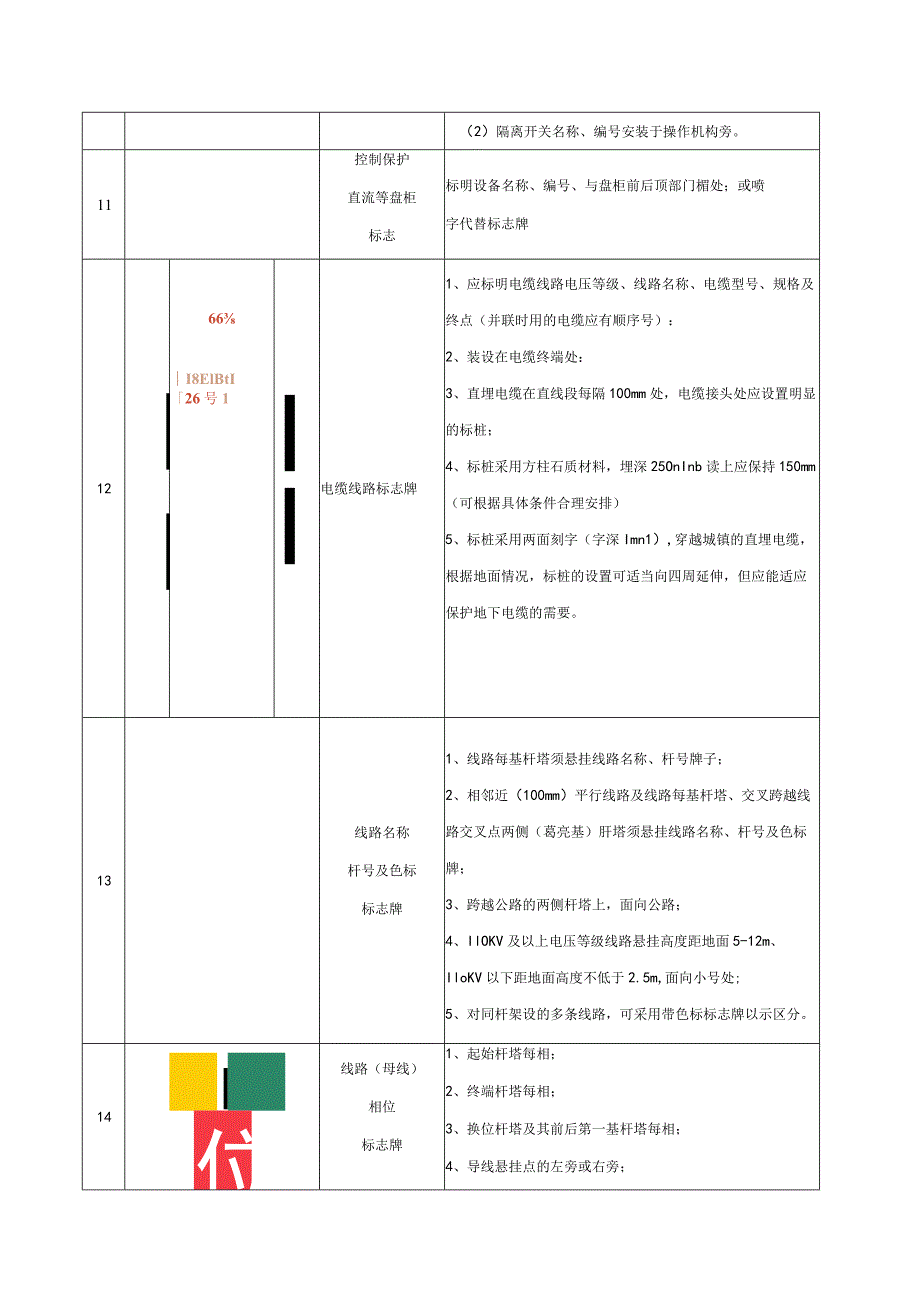

电力安全设施标志牌.docx_第3页
第3页 / 共5页
电力安全设施标志牌.docx_第4页
第4页 / 共5页
电力安全设施标志牌.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《电力安全设施标志牌.docx》由会员分享,可在线阅读,更多相关《电力安全设施标志牌.docx(5页珍藏版)》请在第壹文秘上搜索。

1、电力安全设施标志牌序号图形符号标志类别配置规范13号汽轮机二号:*收:汽轮机(发电机)标志牌标明机组顺序编号和名称(可加注设备主要参数、型式、型号及重要数据),固定于机组醒目处。23号锅炉2号:受收:锅炉标志牌标明锅炉顺序编号和名称(可加注设备主要参数、型式、型号及重要数据),固定于运转层醒目处。33A凝结水泵SZA:W,:拳N:主要辅机设备标志牌1、标明辅机名称及编号;2、安装固定于设备中部处,面向主巡回检查路线;3、(可加注设备主要参数、型式、型号及重要数据)。43A高压厂用变压器忍或:SLS-:参数:变压器(电抗器等)标志牌1、标明设备名称编号;2、安装固定于变压器身中部处:3、面向主巡

2、回检查路线;4、(可加注设备主要参数、型式、型号及重要数据);5、单相变压器每相按装标志牌并注明名称、编号、相别。5断路器标志牌1、标明设备名称编号;2、安装固定于断路器操作机构箱上方醒目处,分相操作的断路器标志牌安装在眉相操作机构箱上方醒目处并标明相别。6隔离开关标志牌1、标明设备名称编号;2、手动操作型隔离开关安装固定于隔尚开关操作机构上方100mm处;3、电动操作型隔离开关安装固定于操作机构箱门醒目处;4、面向操作人员。7电流互感器电压互感器避雷器耦合电容器等标志牌1、标明设备名称编号;2、安装在单支架的设备,标志牌还应标明相别,安装于离地面1.5m处,面向主巡回检查线路;3、三相共支架

3、设备,安装于支架横梁醒目处,面向主巡回检查线路;4、落地安装加独立遮拦的设备(如避雷器、电抗器、电容器、所用变压器等),标志牌安装在设备围栏中部,距地面L5m处,面向主巡回检查线路;8控制箱端子箱标志牌1、标明间隔或设备名称、编号;2、安装于控制箱门、端子箱门上方醒目处。9接地刀闸标志牌1、标明设备名称编号;2、安装于接地刀闸操作机构上方IOomm处;3、标志牌应面向操作人员10室内配电装置标志牌1、手车式开关柜标志:间隔的名称、编号安装于柜前、柜后下柜门的上部;2、成套式开关柜标志:(1)间隔名称、编号安装于柜前上柜门和柜后门;(2)隔离开关的名称、编号安装于控制箱门上:3、GlS组合电器标

4、志:(1)间隔名称、编号安装于控制箱门上;(2)单元设备名称、编号安装于个单元电气室的中部,且面向主巡回检查路线:4、敞开式设备:(D间隔名称、编号安装于柜前上柜门和柜后门;(2)隔离开关的名称、编号安装于操作机构的上方;(3)间隔名称、编号安装于控制箱门上;5、间隔式设备:(1)间隔名称、编号安装于遮拦中部;(2)隔离开关名称、编号安装于操作机构旁。11控制保护直流等盘柜标志标明设备名称、编号、与盘柜前后顶部门楣处;或喷字代替标志牌12II66I8ElBtI26号1II电缆线路标志牌1、应标明电缆线路电压等级、线路名称、电缆型号、规格及终点(并联时用的电缆应有顺序号):2、装设在电缆终端处:

5、3、直埋电缆在直线段每隔100mm处,电缆接头处应设置明显的标桩;4、标桩采用方柱石质材料,埋深25OnInb读上应保持150mm(可根据具体条件合理安排)5、标桩采用两面刻字(字深Imn1),穿越城镇的直埋电缆,根据地面情况,标桩的设置可适当向四周延伸,但应能适应保护地下电缆的需要。13线路名称杆号及色标标志牌1、线路每基杆塔须悬挂线路名称、杆号牌子;2、相邻近(100mm)平行线路及线路每基杆塔、交叉跨越线路交叉点两侧(葛亮基)肝塔须悬挂线路名称、杆号及色标牌;3、跨越公路的两侧杆塔上,面向公路;4、IlOKV及以上电压等级线路悬挂高度距地面5-12m、IloKV以下距地面高度不低于2.5

6、m,面向小号处;5、对同杆架设的多条线路,可采用带色标标志牌以示区分。14线路(母线)相位标志牌1、起始杆塔每相;2、终端杆塔每相;3、换位杆塔及其前后第一基杆塔每相;4、导线悬挂点的左旁或右旁;i位5、线路相位标志牌悬挂在龙门架醒目处,至少两端各挂一个;6、母线相位标志牌悬挂在母联分段两端,中间有龙门架的应适当悬挂。15(y;电力电缆标志牌,、制及普通电缆标志1)电力线路(电缆)标志牌固定于电缆两端处16F0311.2号低压加热IB水91出口口(0阀门标志牌1、标明阀门名称、编号和开启、关闭操作方向:2、圆形手轮直径大于40Omm者,可采用圆形标志牌,安装固定于手轮中部;3、手轮直径小于40

7、Omm者或非圆形操作手柄,可采用圆形标志牌。手轮转动方向固定于手轮中部,4、采用带三角顶部矩形标志牌,暗转愈发体连接支架处配合使用;5、带三角顶部矩形标志牌标注方式有两种:(1)三角部分标注机组编号、矩形方框内标注阀门名称及编号;(2)三角部分涂介质颜色以表示该阀门所处的管道系统,、矩形方框内注明阀门名称及编号。6、取样、仪表管群采用矩形标志牌,悬挂或用螺丝夹在在管壁阀门下。7、仪表管群在10根以下时标志牌呈水平或斜向排列。8、仪表管群载0根上时,标志牌呈V形排列。17转动设备转动方向标志1、标注在转动设备的壳体上;2、标注在转动设备的防护罩上。18i,四瑞蛋除氮器南高加出水基除M器-A某T凝

8、结水至除%器管道着色、介质流向及名称1、各类管道按照GB-37231与DL/T5072的规定着色和色环标志2、色环及介质流向应标注在管道弯头、穿墙处及管道密集处、难以辨别的部位,其位置应在距弯头至少500nm的直管段上,如两弯头相距不够Iooomm时则应选择中间位置,1Om以上长的管道应每IOm标一次色环介质流向及名称。3、管道色环、介质流向及名称见左图,相对尺寸大小见表3,当介质流向有两种可能时,应标出两个方向的指示箭头。4、文字和箭头及色环用黑色或白色油漆涂刷。注:按照国际要求,应注明参数,部分企业把温度、压力等参数写在箭头内(箭头为空心箭头)193号接地线)接地线标志牌及接地线存放地点标志牌1、固定在接地线地端限价把手上2、接地线标志牌应由铝板、其他金属或绝缘材料制作,直径为80mm,厚度为Immo3、接地线存放地点标志应固定在存放处醒目位置,以便于接地线使用中对号入座。
