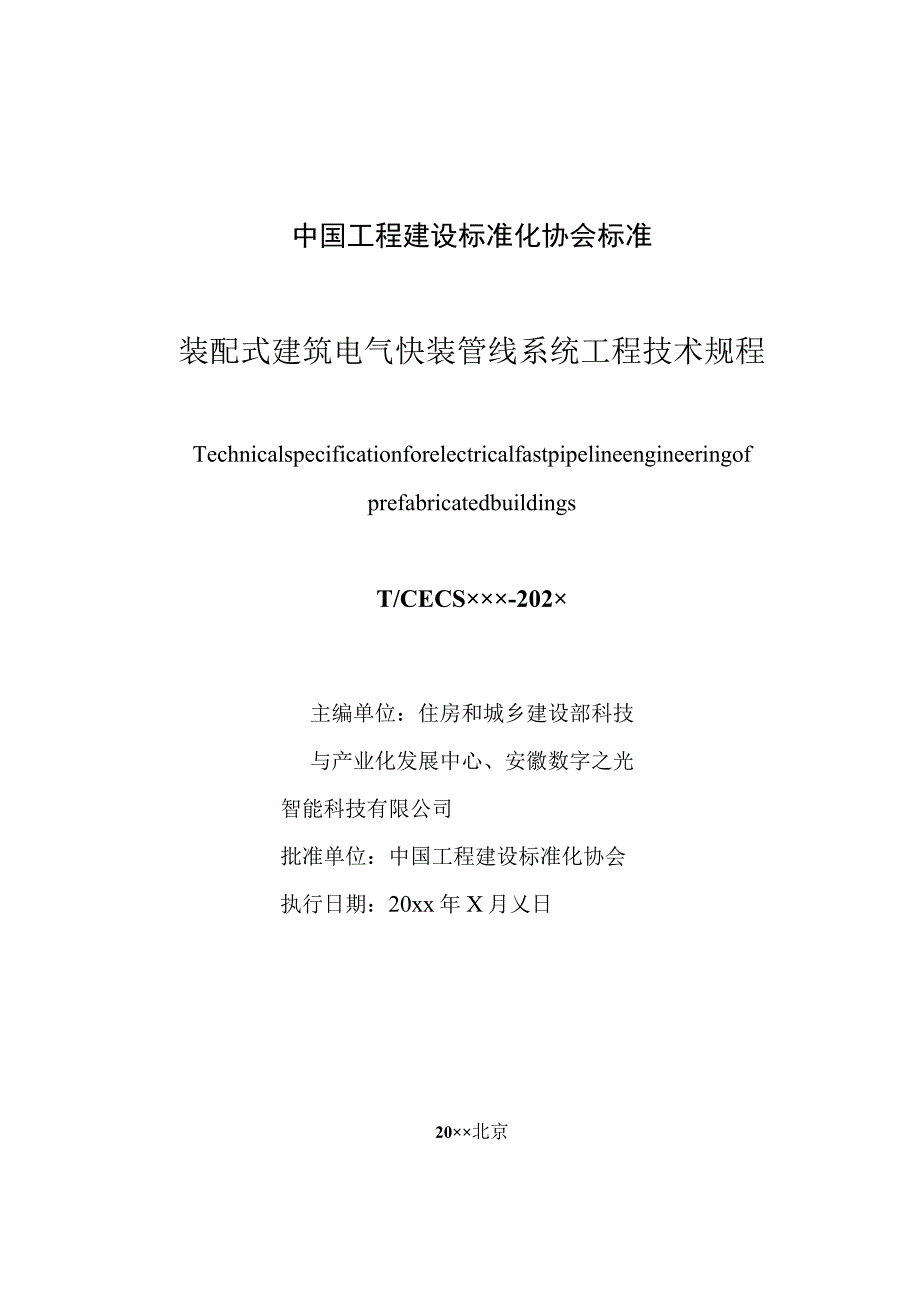

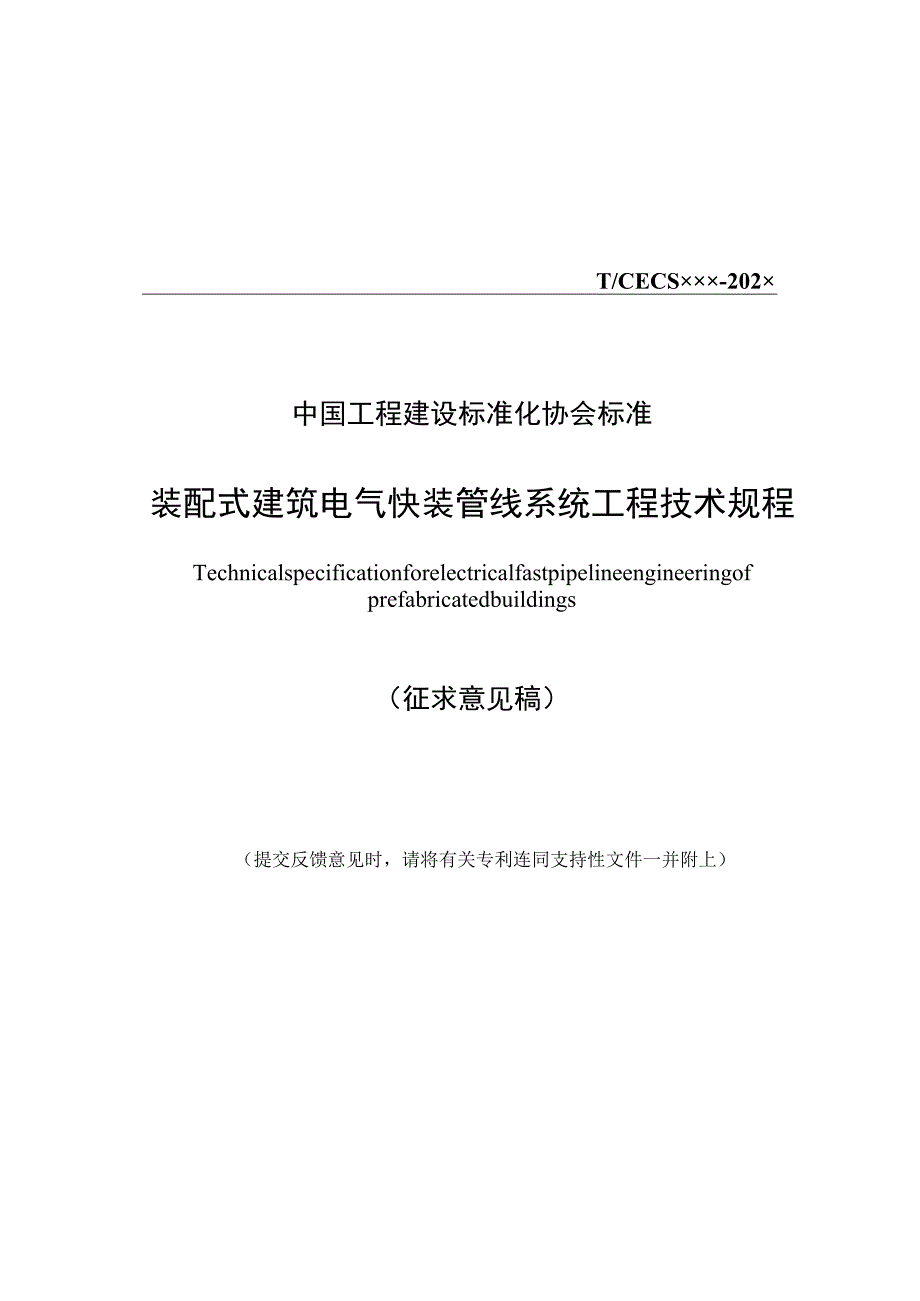

1、T/CECS-202中国工程建设标准化协会标准装配式建筑电气快装管线系统工程技术规程Technicalspecificationforelectricalfastpipelineengineeringofprefabricatedbuildings（征求意见稿）（提交反馈意见时，请将有关专利连同支持性文件一并附上）中国工程建设标准化协会标准装配式建筑电气快装管线系统工程技术规程TechnicalspecificationforelectricalfastpipelineengineeringofprefabricatedbuildingsT/CECS-202主编单位：住房和城乡建设部科技与产业

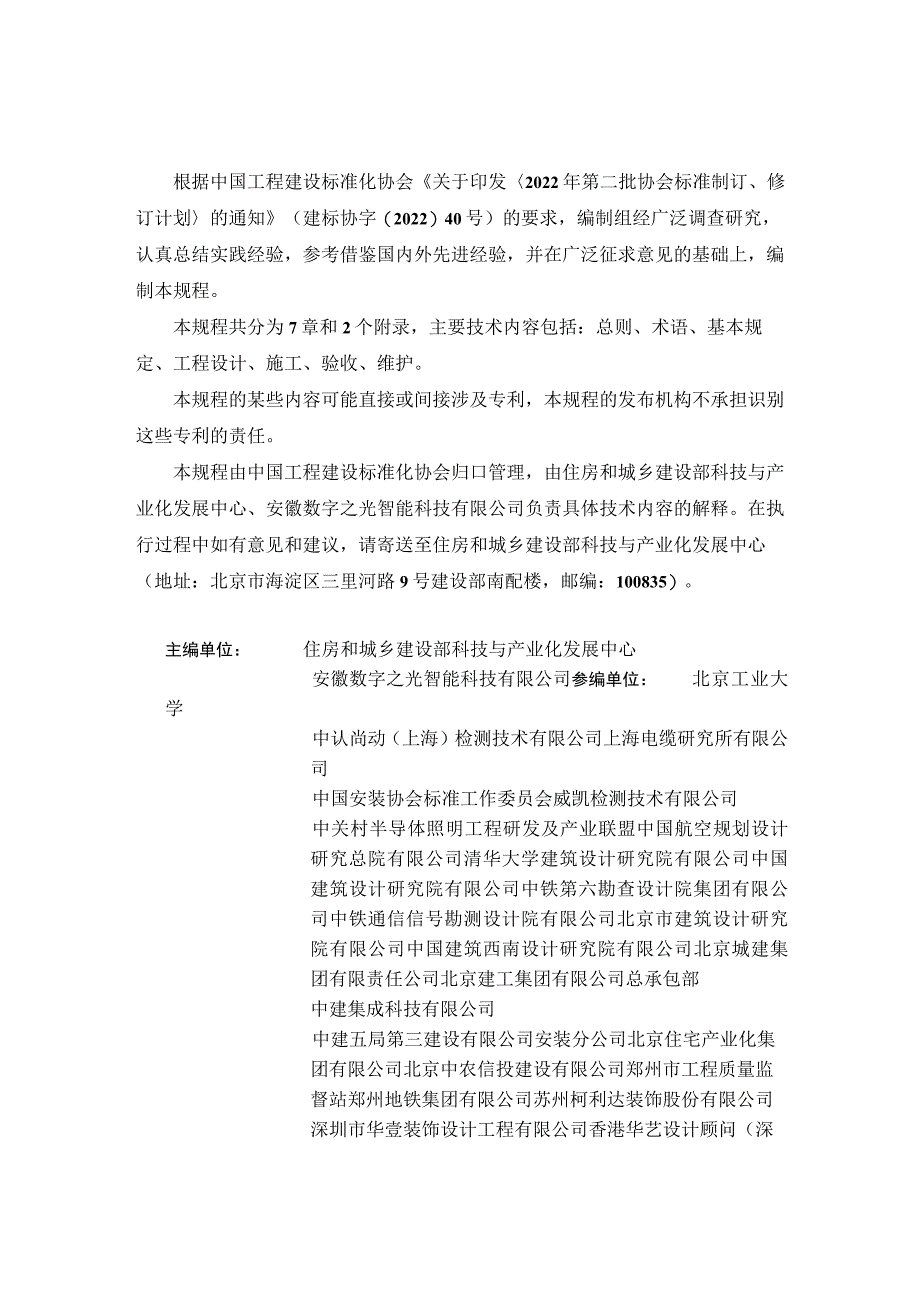

2、化发展中心、安徽数字之光智能科技有限公司批准单位：中国工程建设标准化协会执行日期：20xx年X月乂日20北京根据中国工程建设标准化协会关于印发2022年第二批协会标准制订、修订计划的通知（建标协字（2022）40号）的要求，编制组经广泛调查研究，认真总结实践经验，参考借鉴国内外先进经验，并在广泛征求意见的基础上，编制本规程。本规程共分为7章和2个附录，主要技术内容包括：总则、术语、基本规定、工程设计、施工、验收、维护。本规程的某些内容可能直接或间接涉及专利，本规程的发布机构不承担识别这些专利的责任。本规程由中国工程建设标准化协会归口管理，由住房和城乡建设部科技与产业化发展中心、安徽数字之光智能
3、科技有限公司负责具体技术内容的解释。在执行过程中如有意见和建议，请寄送至住房和城乡建设部科技与产业化发展中心（地址：北京市海淀区三里河路9号建设部南配楼，邮编：100835）。主编单位：住房和城乡建设部科技与产业化发展中心安徽数字之光智能科技有限公司参编单位：北京工业大学中认尚动（上海）检测技术有限公司上海电缆研究所有限公司中国安装协会标准工作委员会威凯检测技术有限公司中关村半导体照明工程研发及产业联盟中国航空规划设计研究总院有限公司清华大学建筑设计研究院有限公司中国建筑设计研究院有限公司中铁第六勘查设计院集团有限公司中铁通信信号勘测设计院有限公司北京市建筑设计研究院有限公司中国建筑西南设计研
4、究院有限公司北京城建集团有限责任公司北京建工集团有限公司总承包部中建集成科技有限公司中建五局第三建设有限公司安装分公司北京住宅产业化集团有限公司北京中农信投建设有限公司郑州市工程质量监督站郑州地铁集团有限公司苏州柯利达装饰股份有限公司深圳市华壹装饰设计工程有限公司香港华艺设计顾问（深圳）有限公司国住人居工程顾问有限公司北京国标建筑科技有限责任公司北京建谊投资发展（集团）有限公司北京侨信装饰工程有限公司北京太伟宜居装饰工程有限公司北京和能人居科技有限公司变形积木（北京）科技有限公司中筑建科（北京）技术有限公司主要起草人:主要审查人:1总则12术语23基本规定44工程设计54.1 一般规定54.2
5、 建筑与内装设计54.3 系统设计65施工85.1 一般规定85.2 施工准备85.3 快装管线安装95.4 成品保护115.5 施工培训、安全与环境保护116验收136.1 一般规定136.2 快装管线验收137维护167.1 一般规定167.2 日常检查维护16附录A装配式快装管线施工验收记录表17附录B快装管线连接安装说明20用词说明21引用标准名录22附：条文说明22Contents1 Generalprovisions12 Terms23 Basicrequirements44 Engineeringdesign54.1 Generalrequirements54.2 Archite
6、ctureandInteriorDesign54.3 Systemsdesign65 Construction85.1 Generalrequirements85.2 Constructionpreparation85.3 Installationofquickinstallationpipeline85.4 Finishedproductsprotection115.5 Constructiontraining,safetyandenvironmentalprotection116 Eheckandaccept136.1 Generalrequirements136.2 Quickinsta
7、llationpipelineacceptance137 Maintenance167.1 Generalrequirements167.2 Dailyinspectionandmaintenance16Appendix A 17Appendix B 19Explanationofwording201.istofquotedstandards21Addition:Explanationofprovisions221.0.1为规范装配式建筑电气快装管线的安装实施与验收，确保在工程建设中装配式建筑电气快装管线的施工质量，倡导绿色施工、实现节能减排、提高建筑质量和品质，制定本规程。1.0.2本规程适
8、用于新建、改扩建民用建筑装配式建筑工程电气快装管线设计、施工、验收及维护。1.0.3装配式建筑电气快装管线工程应遵循建筑全生命期的可持续性原则，并应满足标准化设计、工厂化生产、装配化施工、一体化装修、信息化管理、智能化应用的要求。1.0.4装配式建筑电气快装管线设计、施工、验收及维护除应符合本规程规定外，尚应符合国家现行有关标准的规定。2.0.1管线与结构分离Separationofpipelinesandstructures建筑结构体中不埋设设备及管线，采取设备及管线与建筑结构体相分离的方式。（装配式内装修技术标准JGJ/T491-2021）2.0.2干式工法Dryconstructionm
9、ethod现场采用干作业施工工艺的建造方法。（装配式内装修技术标准JGJ/T491-2021）2.0.3装配式建筑电气快装管线Electricalfastpipelineofprefabricatedbuildings用于装配式建筑电气系统，由线缆、电气导管、连接器组合而成的可快速装配的电气一体化产品，简称“快装管线”。2.0.4分线器Splitter用于两根及以上的快装管线之间的连接、快装管线与用电或配电设备之间的电连接装置。2.0.5直通分线器Straightlinesplitter仅用于快装管线之间连接，通常用来延长、续接快装管线的分线器。2.0.6三通分线器TeeSplitter用于通
10、过快装管线连接主线路和分线路，并配接不同用电设备的分线器。2.0.7开关分线器Switchsplitter用于连接开关、快装管线,灯具或其它用电设备的分线器。2.0.8末端连接相Endconnector用于连接快装管线与开关、插座、用电设备、分配电设备的，一端为连接器的结构，一端为导线的装置。2.0.9紧固件Fasteners用于快装管线之间、快装管线与分线器之间、快装管线与末端连接器之间及其连接嚣之间起紧固和防护作用的绝缘辅件。2.0.10管卡Pipeclamp用于固定快装管线的安装配件，为其提供必要的支撑和保护。3基本规定3.0.1快装管线应纳入装配式建筑一体化集成设计。3.0.2快装管线
11、应采用标准化、模块化、系列化及集成化设计原则，宜遵循可逆安装的设计。3.0.3使用快装管线系统的建筑和内装工程，宜采用装配式技术，设计应遵循管线分离的原则，应符合装配式建筑与内装的相关要求。3.0.4快装管线应遵循管线和结构分离的原则，保证使用过程中维修、改造、更新、优化的可能性和方便性，与建筑使用寿命相适应。3.0.5快装管线安装子分部应明确施工界面，宜采用同步穿插施工的组织方式,提升施工效率。3.0.6快装管线安装子分部宜采用分户或分阶段验收。3.0.7快装管线应采用节能环保材料，所用材料的品种、规格和质量应符合设计要求和国家现行有关标准的规定。快装管线进场时应有产品合格证书、使用说明书及
12、性能检测报告等质量证明文件，对于用量较大的辅料产品也应提供相应检测报告。3.0.8快装管线工程宜结合已完成结构验收的部位开展施工。3.0.9快装管线工程质量验收可按下列规定划分检验单元：户箱以后的强电、弱电管线及设备，作为设备管线系统的分部工程进行验收。3.0.10快装管线子分部工程质量保修期限应不低于5年，质量缺陷责任期应不低于2年。4工程设计4.1 一般规定4.1.1 快装管线设计应明确部品主要材料性能指标。4.1.2 快装管线设计应满足建筑物在使用过程中的维护管理和检修更换方便。4.1.3 快装管线设计应结合项目建设条件和项目需求合理确定管线与结构分离的方式，设备管线的安装敷设应与室内空
13、间设计相协调。4.1.4 快装管线产品宜融入装配式建筑的吊顶集成模块、墙面集成模块、地面集成模块、集成设备带、隔断、家居家具、展柜、道具等模块进行一体化设计,作为各类模块的内部部件之一，模块和模块之间使用快装管线分线器和（或）连接器进行接口连接，实现模块和模块接口可拆卸、可复用。4.1.5 快装管线设计宜采用建筑信息模型（BlM）技术，与结构系统、外围护系统进行一体化集成设计，实现全过程的信息化管理和专业协同，保证工程信息传递的准确性与质量可追溯性。4.2 建筑与内装设计4.2.1 使用快装管线系统的建筑和内装工程，宜采用装配式技术，设计应遵循管线分离的原则，应符合装配式建筑与内装的相关要求。
14、4.2.2 建筑与室内装修设计应满足空间可变的要求，地面、墙面和吊顶系统宜采用架空构造，便于管线系统敷设在结构层与饰面层之间的空腔内。4.2.3 建筑、内装和机电管线应协同设计，应满足机电管线综合排布的要求，内装设计预留的空腔，应满足管线接口尺寸和安装操作的要求。4.2.4 建筑及室内装修设计应确定接线盒、配电箱等点位的位置，应设定电气管线布置的路径，设计标注应准确、清晰。4.2.5 快装管线与热水管、蒸气管平行敷设时，宜敷设在热水管、蒸气管的下面，当有困难时，可敷设在其上面；相互间的最小距离宜符合表1的规定。表425快装管线与热水管、蒸汽管间的最小距离（mm）快装管线的敷设位置管道种类热水管
15、蒸汽管在热水、蒸汽管道上面平行敷设3001000在热水、蒸汽管道下面或水平平行敷设200500与热水、蒸汽管道交叉敷设不小于其平行的净距注：1导管或配线槽盒与不含可燃及易燃易爆气体其他管道的距离，平行或交叉敷设不应小于100mm；2导管或配线槽盒与可燃及易燃易爆气体不宜平行敷设，交叉敷设处不应小于100mm；3达不到规定距离时应采取可靠有效的隔离保护措施。4.2.6 建筑及室内装修设计应便于快装管线系统的检修，不易检修的区域应按要求设置检修口。4.3 系统设计431快装管线所用电气导管应满足GB20041.1电缆管理用导管系统第1部分通用要求的要求，导线应符合GB/T5023.3额定电压450_750V及以下聚氯乙烯绝缘电缆第3部分：固定布线用无护套电缆和GB/T19666阻燃和耐火电线电缆或光缆通要求，快装管线应符合GB/T34989连接器安全要求和试验的要求，燃烧性能应满足GB31247电缆及光缆燃烧性能分级的要求。
