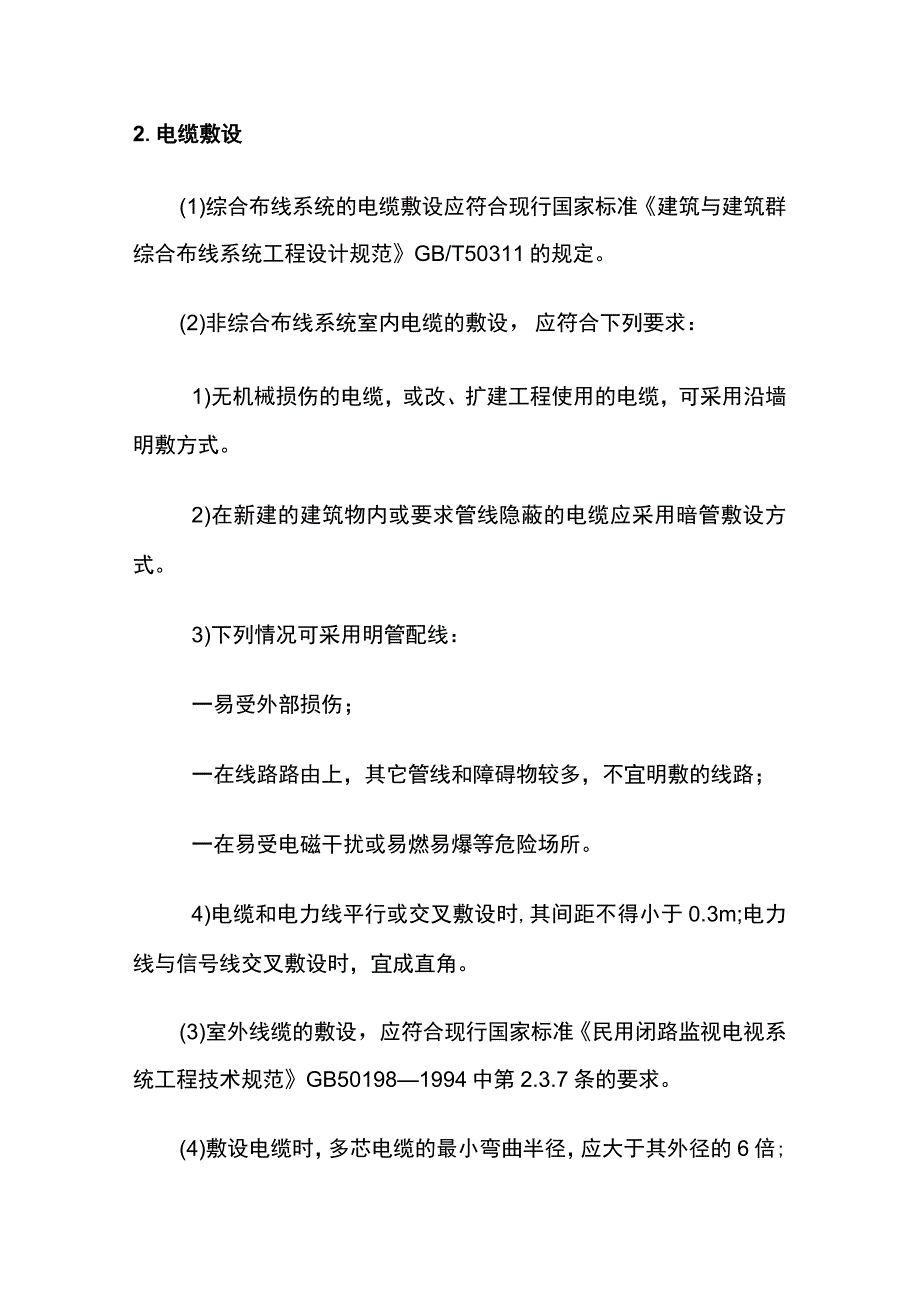

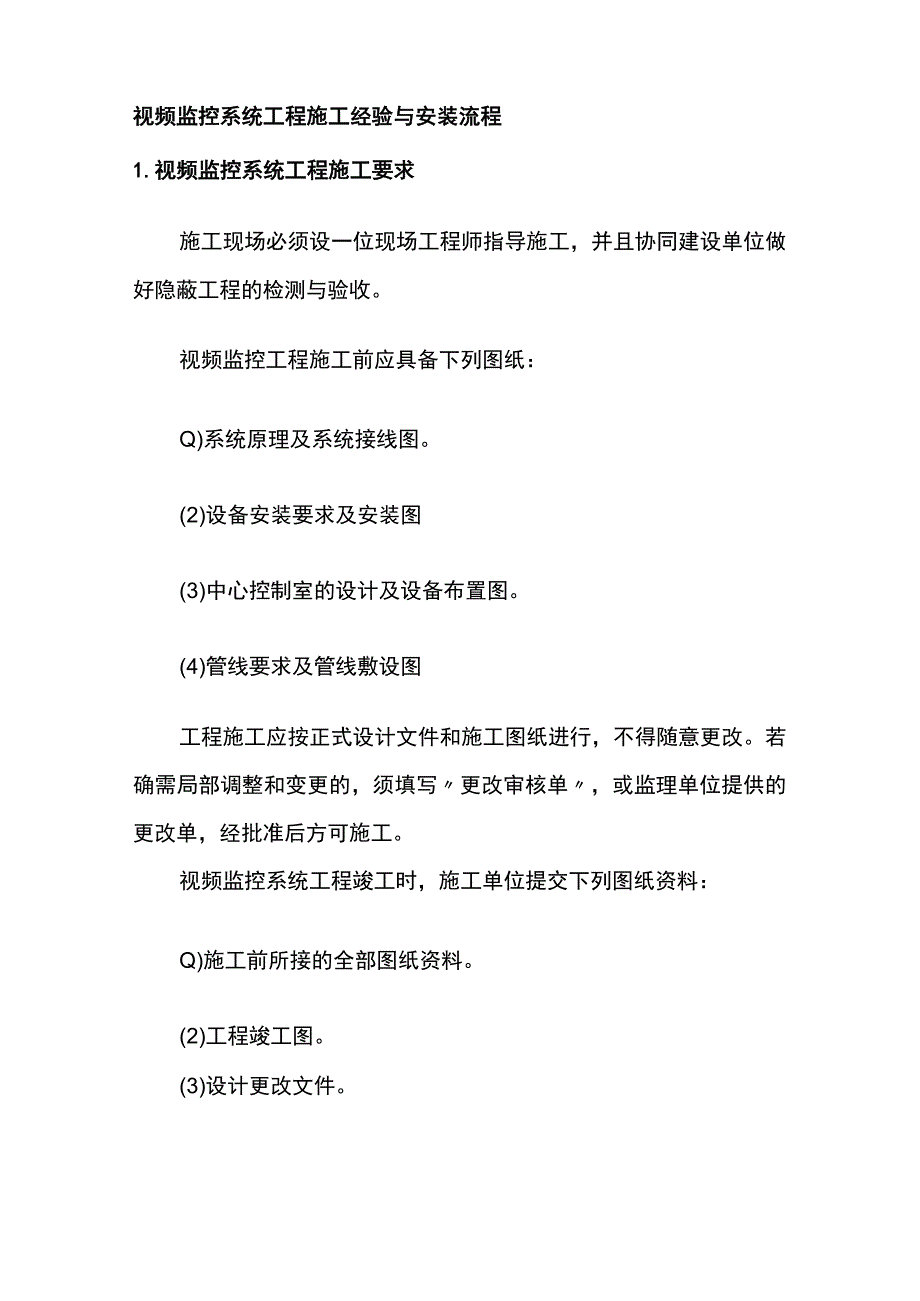

1、视频监控系统工程施工经验与安装流程1.视频监控系统工程施工要求施工现场必须设一位现场工程师指导施工，并且协同建设单位做好隐蔽工程的检测与验收。视频监控工程施工前应具备下列图纸：Q)系统原理及系统接线图。(2)设备安装要求及安装图(3)中心控制室的设计及设备布置图。(4)管线要求及管线敷设图工程施工应按正式设计文件和施工图纸进行，不得随意更改。若确需局部调整和变更的，须填写更改审核单，或监理单位提供的更改单，经批准后方可施工。视频监控系统工程竣工时，施工单位提交下列图纸资料：Q)施工前所接的全部图纸资料。(2)工程竣工图。(3)设计更改文件。2.电缆敷设(1)综合布线系统的电缆敷设应符合现行国家
2、标准建筑与建筑群综合布线系统工程设计规范GB/T50311的规定。(2)非综合布线系统室内电缆的敷设，应符合下列要求：1)无机械损伤的电缆，或改、扩建工程使用的电缆，可采用沿墙明敷方式。2)在新建的建筑物内或要求管线隐蔽的电缆应采用暗管敷设方式。3)下列情况可采用明管配线：一易受外部损伤；一在线路路由上，其它管线和障碍物较多，不宜明敷的线路；一在易受电磁干扰或易燃易爆等危险场所。4)电缆和电力线平行或交叉敷设时,其间距不得小于0.3m;电力线与信号线交叉敷设时，宜成直角。(3)室外线缆的敷设，应符合现行国家标准民用闭路监视电视系统工程技术规范GB501981994中第2.3.7条的要求。(4)

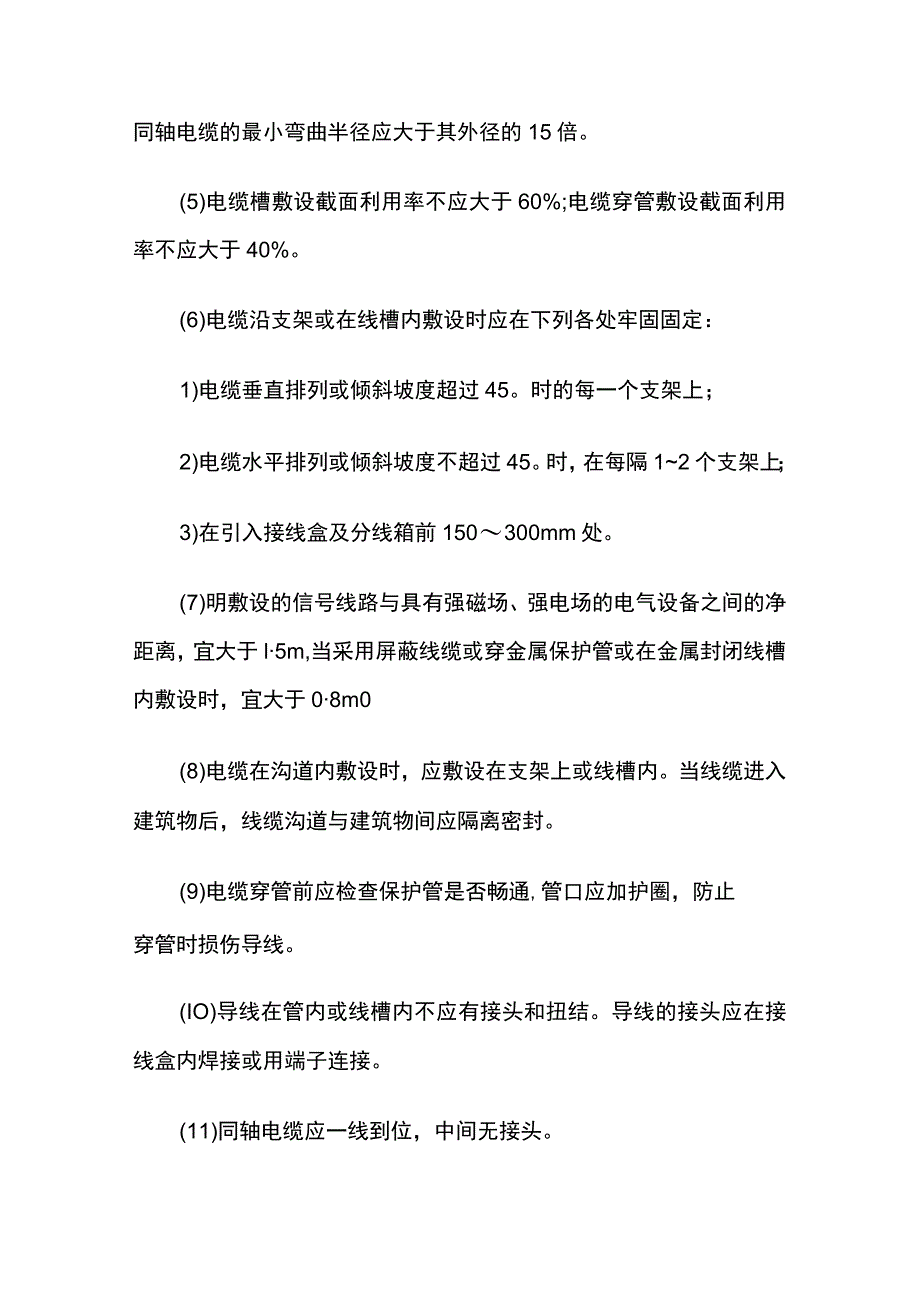

3、敷设电缆时，多芯电缆的最小弯曲半径，应大于其外径的6倍;同轴电缆的最小弯曲半径应大于其外径的15倍。(5)电缆槽敷设截面利用率不应大于60%;电缆穿管敷设截面利用率不应大于40%。(6)电缆沿支架或在线槽内敷设时应在下列各处牢固固定：1)电缆垂直排列或倾斜坡度超过45。时的每一个支架上；2)电缆水平排列或倾斜坡度不超过45。时，在每隔12个支架上；3)在引入接线盒及分线箱前150300mm处。(7)明敷设的信号线路与具有强磁场、强电场的电气设备之间的净距离，宜大于l5m,当采用屏蔽线缆或穿金属保护管或在金属封闭线槽内敷设时，宜大于08m0(8)电缆在沟道内敷设时，应敷设在支架上或线槽内。当线缆
4、进入建筑物后，线缆沟道与建筑物间应隔离密封。(9)电缆穿管前应检查保护管是否畅通,管口应加护圈，防止穿管时损伤导线。(IO)导线在管内或线槽内不应有接头和扭结。导线的接头应在接线盒内焊接或用端子连接。(11)同轴电缆应一线到位，中间无接头。3.光缆敷设Q)敷设光缆前,应对光纤进行检查。光纤应无断点，其衰耗值应符合设计要求。核对光缆长度，并应根据施工图的敷设长度来选配光缆。配盘时应使接头避开河沟、交通要道和其它障碍物。架空光缆的接头应设在杆旁Im以内。(2)敷设光缆时,其最小弯曲半径应大于光缆外径的20倍。光缆的牵引端头应作好技术处理，可采用自动控制牵引力的牵引机进行牵引。牵引力应加在加强芯上，
5、其牵引力不应超过150kg;牵引速度宜为Iom/min;一次牵引的直线长度不宜超过Ikm,光纤接头的预留长度不应小于8mo(3)光缆敷设后，应检查光纤有无损伤,并对光缆敷设损耗进行抽测。确认没有损伤后，再进行接续。(4)光缆接续应由受过专门训练的人员操作,接续时应采用光功率计或其他仪器进行监视，使接续损耗达到最小。接续后应做好保护，并安装好光缆接头护套。(5)在光缆的接续点和终端应作永久性标志。(6)管道敷设光缆时,无接头的光缆在直道上敷设时应有人工逐个入孔同步牵弓I；预先做好接头的光缆，其接头部分不得在管道内穿行。光缆端头应用塑料胶带包扎好，并盘圈放置在托架高处。(7)光缆敷设完毕后，宜测量
6、通道的总损耗,并用光时域反射计观察光纤通道全程波导衰减特性曲线。4.前端设备的安装(1)一般要求1)按照图纸进行安装。2)安装前应对所装设备通电检查。3)安装质量应符合电气装置安装工程及验收规范的要求(2)支架、云台的安装1)检查云台转动是否平稳，刹车是否有回程等现象。确认无误后，根据设计要求锁定云台转动的起点和终点。2)支架与建筑物，支架与云台均应牢固安装。电源线及控制线接触端应固定，且留有一定的余量，以不影响云台的转动为宜。安装高度以满足防范要求为原则。（3）解码器安装解码器应当牢固安装在建筑物上，不能倾斜，不能影响云台（摄像机）的转动。（4）摄像机的安装1）安装前应对摄像机进行检测和调试
7、，使摄像机处于正常工作状态。2）摄像机应牢固地安装在云台上，所留尾线长度以不影响云台（摄像机）转动为宜。3）摄像机转动过程应尽可能避免逆光摄像。4）室外摄像机明显高于周围建筑物时，应加避雷措施。5）在搬动、安装摄像机过程中，不得打开摄像机头盖。5.中心控制设备的安装Q）监视器的安装1）监视器应端正、平稳地安装在监视器机柜上，应有良好的通风散热环境。2）主监视器距监控人员的距离应为主监视器荧光屏对角线长度的4倍6倍。3）避免日光或人工光直射荧光屏，荧光表面背景光照度不得高于100LXo4）监视器机柜（架）的背面与侧面距墙不应小于0.8m。（2）控制设备的安装1）控制台应端正、平衡安装，机柜内设备
8、应当安装牢固。安装所用的螺钉、垫片、弹簧、垫圈等均应按要求装好，不得遗漏。2）控制台或机柜（架）内插件设备均应接触可靠，安装牢固，无扭曲、脱落现象。3）监控室内的所有引线均应根据监视器、控制设备的位置设置电缆槽和进线孔。4）所有引线与设备连接时，均要留有余量，并做永久性标志，以便维修和管理。6.视频监控系统的调试（1）一般要求1）视频监控系统调试应在建筑物内装修和系统施工结束后进行。2）视频监控系统调试前应具备施工时的图纸资料，设计变更文件以及隐蔽工程的检测与验收资料等。3）调试负责人必须有中级以上专业技术职称，且由熟悉该系统的工程技术人员担任。4）具备调试所用的仪器设备，这些设备符合计量要求
9、。5）检查施工质量，做好与施工队伍的交接。（2）调试前的准备工作1）电源检测接通控制台部电源开关，检测交流电源电压;检查稳压电源上电压表读数;合上分电源开关，检测备输出端电压，直流输出极性等。确认无误后，给每一回路通电。2）线路检查检查各种接线是否正确。用250V兆欧表对控制电缆进行测量，线心与线心、线心与地绝缘电阻不应小于0.5MQ;用500V兆欧表对电源电缆进行测量，其线心间、线心与地绝缘电阻不应小于0.5Mo3）接地电阻测量监控系统中的金属护管、电缆桥架、金属线槽、配线钢管和各种设备的金属外壳均应与地连接，保证可靠的电气通路。系统接地电阻应小于4o（3）摄像机的调试1）闭合控制台、监视器
10、电源开关，若设备指示灯亮，即可闭合摄像机电源，监视器屏幕上便会显示图像。2）调节光圈（电动光圈镜头）及聚焦，使图像清晰。3）改变变焦镜头的焦距，并观察变焦过程中图像清晰度。4）遥控云台，若摄像机静止和旋转过程中图像清晰度变化不大，又认为摄像机工作正常。（4）云台的调试1）遥控云台，使其上下、左右转动到位，若转动过程中无噪声（噪声应小于50dB）,无抖动现象，电机不发热，则视为正常。2）在云台大幅度转动时，如遇到以下情况就要及时处理：摄像机、云台的尾线被拉紧；转动过程中有阻档物，如解码器、对讲机、探测器等是否阻档了摄像机的转动。重点监视部位的逆光摄像现象。（5）系统调试1）系统调试在单机设备调试完后进行。2）按照设计图纸对每台摄像机编号。3）用综合测试卡测量系统水平清晰度和灰度。4）检查系统的联动性能。5）检查系统的录像质量。6）在现场情况允许、建设单位同意的情况下，改变灯光的位置和亮度，以提高图像质量。在系统各项指标达到设计要求后，可将系统连续开机24小时，若无异常，则调试结束。（6）填写调试报告系统调试结束后，应根据调试记录，按要求如实填写调试报告。调试报告经建设单位认可后，系统才能进入试运行。
