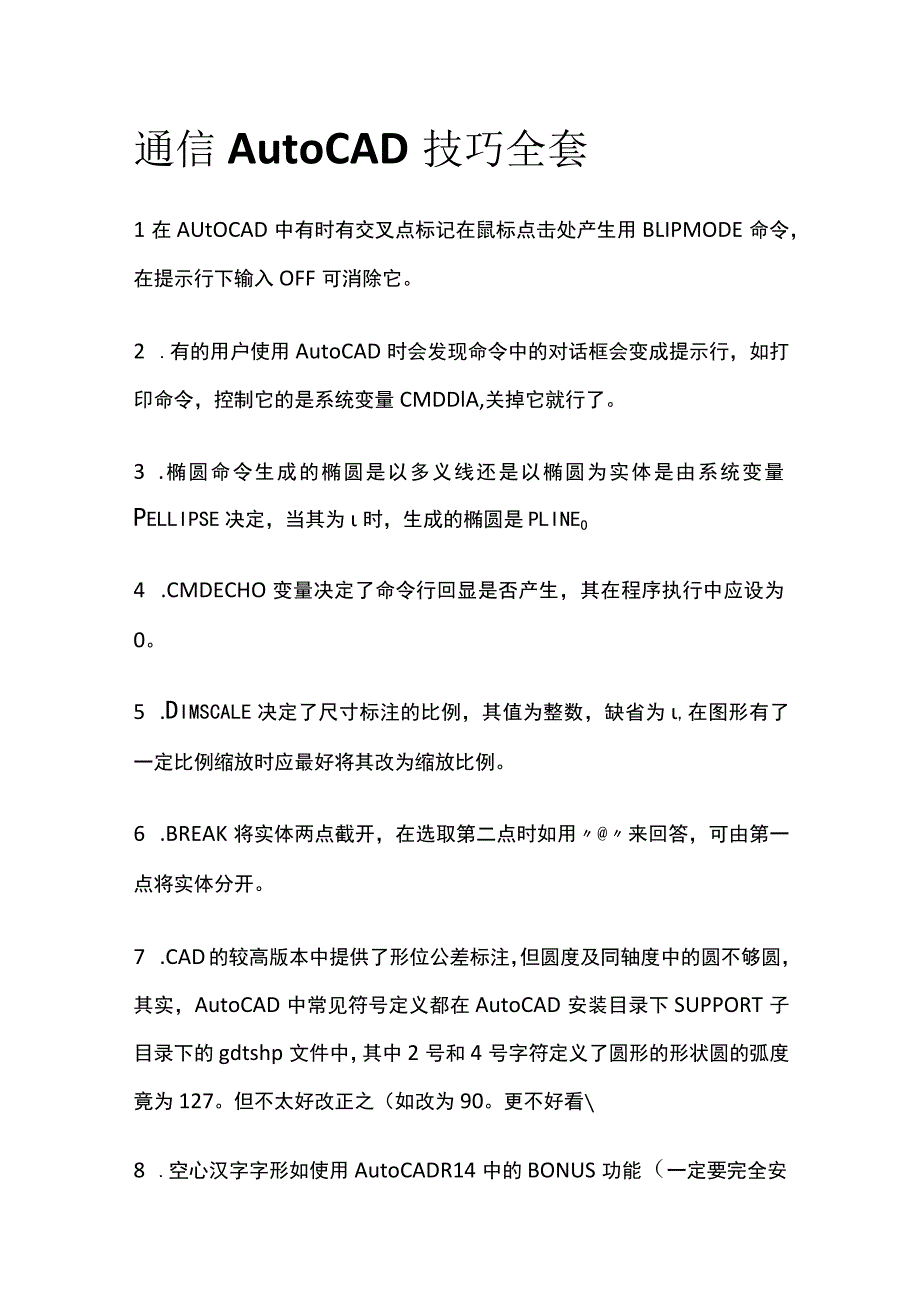

1、通信AutoCAD技巧全套1在AUtOCAD中有时有交叉点标记在鼠标点击处产生用BLIPMODE命令，在提示行下输入OFF可消除它。2 .有的用户使用AutoCAD时会发现命令中的对话框会变成提示行，如打印命令，控制它的是系统变量CMDDlA,关掉它就行了。3 .椭圆命令生成的椭圆是以多义线还是以椭圆为实体是由系统变量Pellipse决定，当其为时，生成的椭圆是plineo4 .CMDECHO变量决定了命令行回显是否产生，其在程序执行中应设为0。5 .Dimscale决定了尺寸标注的比例，其值为整数，缺省为,在图形有了一定比例缩放时应最好将其改为缩放比例。6 .BREAK将实体两点截开，在选取

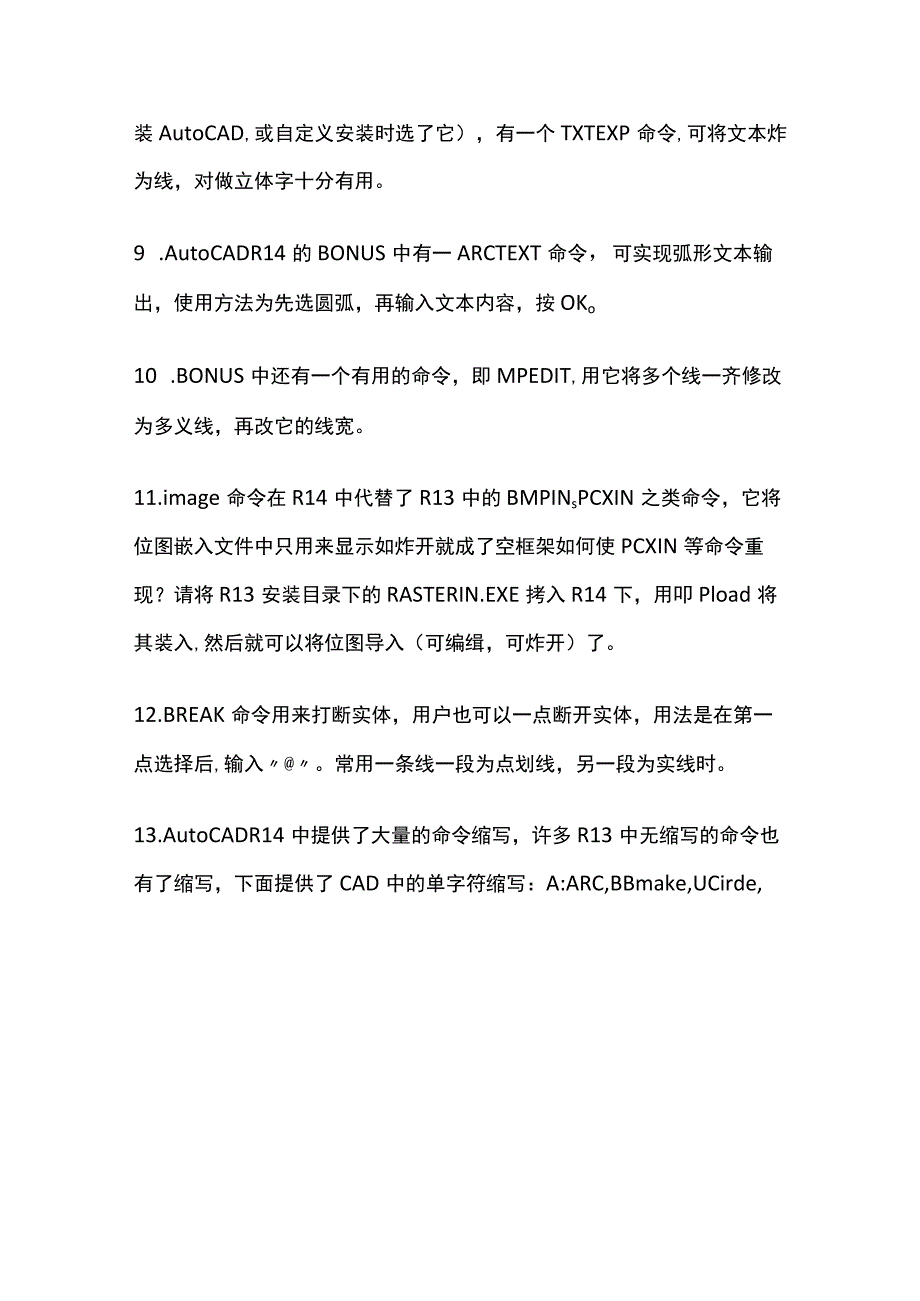

2、第二点时如用来回答，可由第一点将实体分开。7 .CAD的较高版本中提供了形位公差标注，但圆度及同轴度中的圆不够圆，其实，AutoCAD中常见符号定义都在AutoCAD安装目录下SUPPORT子目录下的gdtshp文件中，其中2号和4号字符定义了圆形的形状圆的弧度竟为127。但不太好改正之（如改为90。更不好看8 .空心汉字字形如使用AutoCADR14中的BONUS功能（一定要完全安装AutoCAD,或自定义安装时选了它），有一个TXTEXP命令,可将文本炸为线，对做立体字十分有用。9 .AutoCADR14的BONUS中有一ARCTEXT命令，可实现弧形文本输出，使用方法为先选圆弧，再输入文
3、本内容，按OKo10 .BONUS中还有一个有用的命令，即MPEDIT,用它将多个线一齐修改为多义线，再改它的线宽。11.image命令在R14中代替了R13中的BMPINsPCXIN之类命令，它将位图嵌入文件中只用来显示如炸开就成了空框架如何使PCXIN等命令重现？请将R13安装目录下的RASTERIN.EXE拷入R14下，用叩Pload将其装入,然后就可以将位图导入（可编缉，可炸开）了。12.BREAK命令用来打断实体，用户也可以一点断开实体，用法是在第一点选择后,输入。常用一条线一段为点划线，另一段为实线时。13.AutoCADR14中提供了大量的命令缩写，许多R13中无缩写的命令也有了

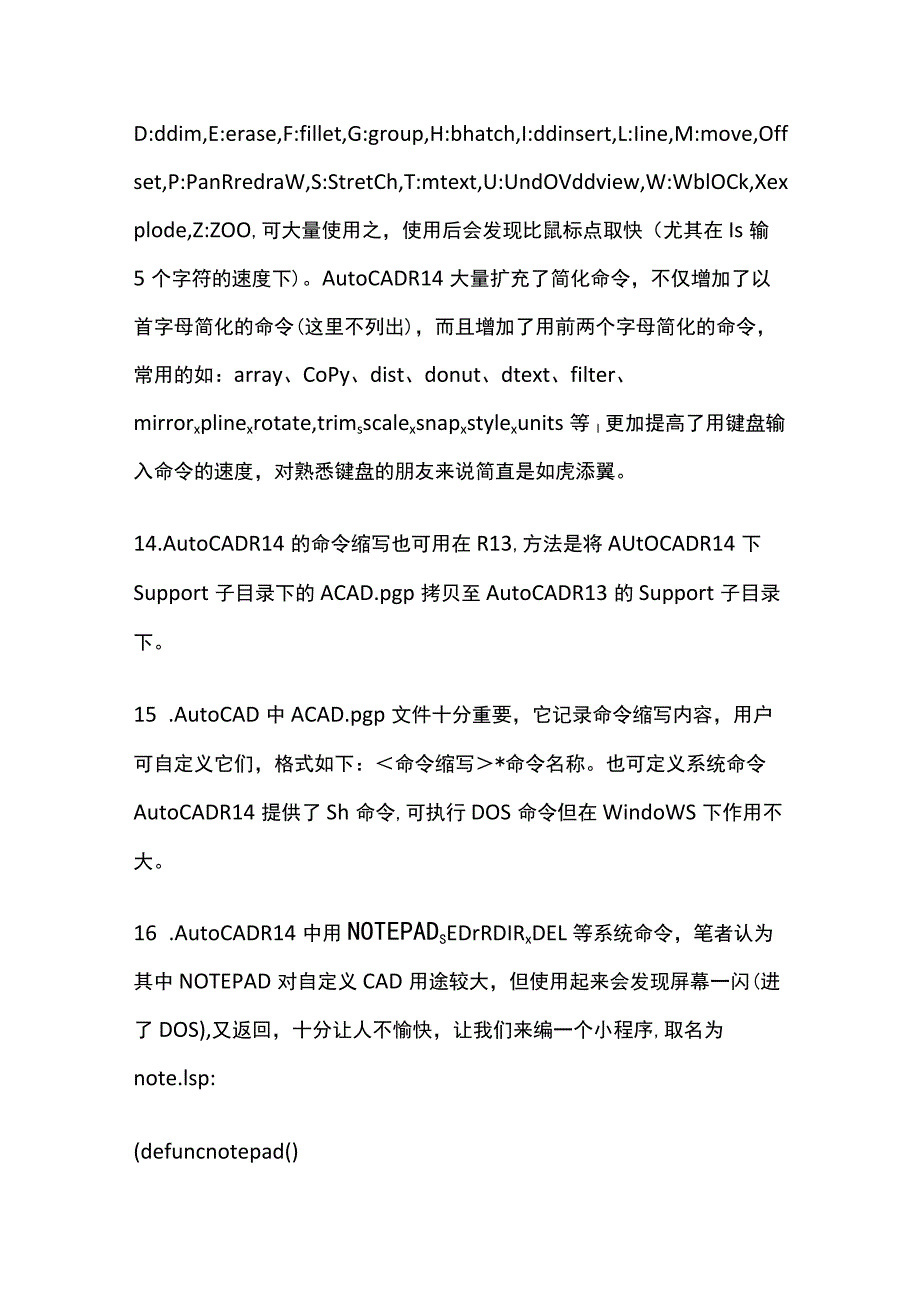

4、缩写，下面提供了CAD中的单字符缩写：A:ARC,BBmake,UCirde,D:ddim,E:erase,F:fillet,G:group,H:bhatch,I:ddinsert,L:Iine,M:move,Offset,P:PanRredraW,S:StretCh,T:mtext,U:UndOVddview,W:WblOCk,Xexplode,Z:ZOO,可大量使用之，使用后会发现比鼠标点取快（尤其在Is输5个字符的速度下)。AutoCADR14大量扩充了简化命令，不仅增加了以首字母简化的命令(这里不列出)，而且增加了用前两个字母简化的命令，常用的如：array、CoPy、dist、don
5、ut、dtext、filter、mirrorxplinexrotate,trimsscalexsnapxstylexunits等l更加提高了用键盘输入命令的速度，对熟悉键盘的朋友来说简直是如虎添翼。14.AutoCADR14的命令缩写也可用在R13,方法是将AUtOCADR14下Support子目录下的ACAD.pgp拷贝至AutoCADR13的Support子目录下。15 .AutoCAD中ACAD.pgp文件十分重要，它记录命令缩写内容，用户可自定义它们，格式如下：命令缩写*命令名称。也可定义系统命令AutoCADR14提供了Sh命令,可执行DOS命令但在WindoWS下作用不大。16 .
6、AutoCADR14中用NOTEPADsEDrRDIRxDEL等系统命令，笔者认为其中NOTEPAD对自定义CAD用途较大，但使用起来会发现屏幕一闪(进了DOS),又返回，十分让人不愉快，让我们来编一个小程序,取名为note.lsp:(defuncnotepad()(startappnotepad)先将ACAD.pgp中的NOTEPAD命令定义行删除，重入CAD后，再将此程序用命令：(IOadnote)装入，下一次用NOTEPAD命令会有更好效果，最好将(loadnote)加入Support子目录下的ACADR14.lsp中。17 .AutoCADR14中打印线宽可由颜色设定，这样机械制图中的
7、各种线型不同、线宽不同的线条可放入不同的层,在层中定义了线型和颜色,而在打印设置中设定线型与颜色的关系，效果良好。18 .AutoCADR14的Support中ACAD.dwt为缺省模板，要好好加工它，把常用的层、块、标注类型定义好，再加上标准图框，可省去大量重复工作。19 .AutoCAD中有不少外部Lisp命令文件，可以直接观察它们，如果学习开发Lisp应用程序，注意：R14可是最后一版Lisp文件内容公开的AUTOCAD,在CAD2000中Lisp文件内容是加密的(笔者正在研究解密程序)。20 .AutoCAD二次开发工具很多，Lisp早就有了，Rll提供了ADS(AcadDevelop
8、system),R12中提供了ADS对实模式下C编译器(如BC,MSC)的支持，R13提供ARX(AcadRuntimeeXtend)zR14提供了VBAutomation这个Automation使VB编写CAD程序成为可能渴望CAD编程的人有了一个最好的选择,不必学习ADSxARXxObjectARX,和AutoLisp,一起加入AutoCAD编程的世界。21 .用户自定义的Lisp文件一定要自动装入AutoCAD,这样就需要在acadrl4.lsp中加入用户Lisp文件的装入语句，acadrl4.lsp(早期版本为acad.lsp),好似DOS的Autoexec.bat,一定要好好利用，在
9、其中如定义了名为S:STARTUP()的函数可自动运行它(给CAD加个启用画面如何，可用STARTUP加StarwPP函数,也可加登录密码)。22 .将AUtOCAD中的图形插入WORD中，有时会发现圆变成了正多边形，用一下Viewres命令，将它设得大一些，可改变图形质量。23 .形如f30Hll()的标注如何去标注呢，请在文本内容中输入%c30Hll(H0.7x;S+0.1八-0.2;)，可以实现，如嫌太麻烦，就编个程序来简化操作。24 .AutoCAD中文件可当作块插入其他文件中，但这样一来过多的块使文件过于庞大，用PURGE来清除它们吧，一次清一层，一定要多用几次呀！25 .AutoC
10、ADR14的帮助文件内容十分丰富，由很多本书组成,一层层打开，多看它们用处是很大的，其中包括了CAD的各方面，比任何CAD大全还全，你是否想您的帮助加入其中，请修改t,加入自己帮助的链接。26 .在CAD中可按规定编定.ahp的CAD帮助文件，在R14下用ahp2hlp.exe将其转变为.hpj的文件和.rtf的文件，再用HelpWorkshop工具(在VC5中有)将其项目打开,编译为.hlp文件。27 .在AUtoCAD中有一些DOS下的exe文件在R14中仍有用途，用SIidelib.exe可将幻灯片作库，mc.exe可实现菜单的编译。28 .在作完零件图进行组装时，可将零件图块插入后焊开
11、，再用group成组后组装，这时用ddselect命令控制组选取处于何种状态，取消组选取时可将组内成员删除、剪切、修改，要移动零件时再打开组状态。29 .在AUtOCAD中的菜单源文件为.mnu文件，将其修改可将自己的命令加入菜单中，再用menu命令装入，可参加AutoCAD帮助了解菜单文件格式。图标工具条中加入自己的命令相对简单，可在工具条上点右键，在toolbar对话中，点new按钮，输入工具条后，一个新工具条产生，再选Customize按钮，选定custom,将空按钮拖入工具条中，再在空按钮上按右键，这样就可定义自己的按钮图标和命令。30 .AutoCAD的状态行也可自定义，用DlESE
12、L语言可以访问它，最简单的方法用modemacro命令，后输入$(getvar,clayer),以后当前层名就显示在状态行上，用户化可谓无孔不入吧！31 .AutoCAD的图形格式为.dwg,也可导出为.bmp及.wmf或.eps、.dxf、.3ds,如果用render命令可存为.pcx、.tga、.tif格式,AutoCAD还可将文件直接存为这几种格式,要为系统装一个名为Rasterfileexport”的打ElJ机,用它打印到文件，ACAD2000还可将文件存为JPG格式。32 .render进行着色时，render无关闭按钮，用户可用：(arxunload,render)z因为它是ARX
13、文件扩展的功能。33 .dimzin系统变量最好要设定为8,这时尺寸标注中的缺省值不会带几个尾零，用户直接接受缺省值十分方便快捷。34 .如遇到快捷键失效，如八。失去作用，变为正交模式切换的情况,请用menu将当前使用菜单的.mnu菜单源文件重装一遍即可。35 .在多行文字(mtext)命令中使用Word97编辑文本。Mtext多行文字编辑器是AutoCADR14中的新增功能，它提供了Windows文字处理软件所具备的界面和工作方式，它甚至可以利用Word97的强大功能编辑文本，这一功能可以用如下方法实现：打开Tools”菜单选/,Preferences命令，Preferences对话框弹出后
14、,打开Files/TeXtEditorzDictionary,andFontFileNameTtEditorApplicationInternaz,双击“Internal,出现nSeIectafile”对话框，接着找到WinWord.exe应用程序文件,击打开钮，最后单击0K返回。完成以上设置后，用户如再使用mtext命令时系统将自动调用我们熟悉的Word97应用程序,为AutoCAD中的文本锦上添花。36,巧用工具按钮自定义。AutoCAD中有许多ISP文件能为我们提供非常实用的命令，如ChtextJsp就是一个很好的文字修改命令，尤其适用于大批文字的修改但在使用这样的命令之前必须先把Isp
15、文件载入。一般你可以通过选取Tools菜单中LoadAppIiCation选项，再利用对话框打开AutoCADR14Support下的ChtextJsp文件,然后击Load钮,或者也可以直接在命令行中键入(IOadchtext)以达到载入的目的，如此做总有些繁琐。下面我们用自定义工具按钮的方式解决这个问题，右击任意工具钮，弹出Toolbars”对话框，击Customize钮，在Categories:中选Custom”项,将出现的空按钮拖到工具条中目标位置，击Close钮返回，接着右击空按钮，出现oButtonProperties对话框,在Name:栏中为命令钮命名，Help:栏中你可写入或不写
16、入内容，然后在Macro:中键入(loadchtext)Cht，至于nButtonICOn”,用户可选系统提供的图标也可以点Edit自行绘制或者直接调用已有的bmp文件，最后点Apply钮并依次关闭对话框返回。这样你自己的工作按钮就做成了。由于在后面增加了(注意：前面要有空格)，所以你只要按下工具钮便可以直接去选择要编辑的目标文件。37 .Stretch”命令也是一个常用命令，但输入命令后，系统总要提示nselectobjecttostretchbycrossing_windoworcr。SSing.polygon，要求你再输入一个C后才能用鼠标去选择目标。为了使操作简化，用户只需将系统提供的工具按钮做些
