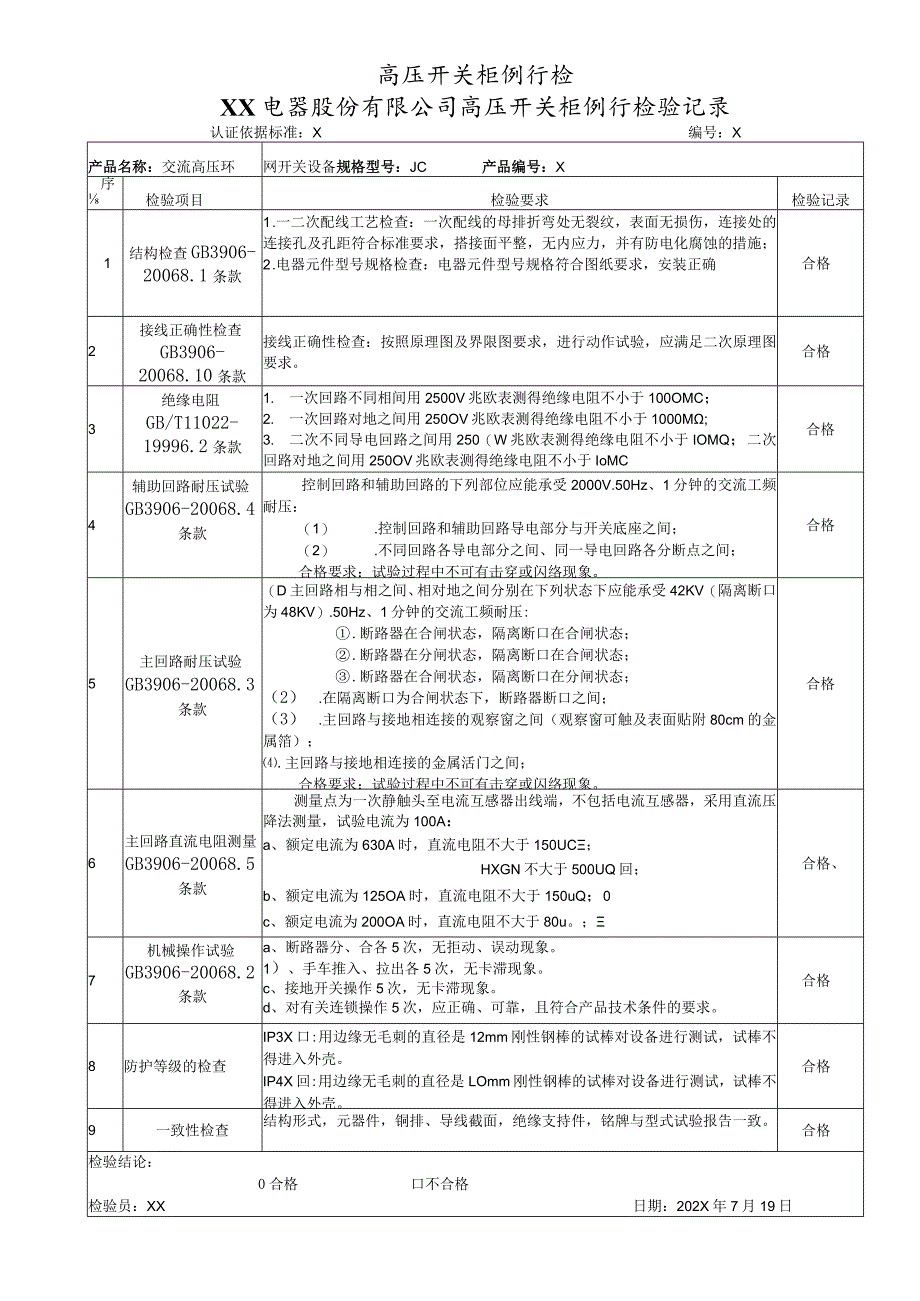

1、高压开关柜例行检XX电器股份有限公司高压开关柜例行检验记录认证依据标准：X编号：X产品名称：交流高压环网开关设备规格型号：JC产品编号：X序检验项目检验要求检验记录1结构检查GB3906-20068.1条款1 .一二次配线工艺检查：一次配线的母排折弯处无裂纹，表面无损伤，连接处的连接孔及孔距符合标准要求，搭接面平整，无内应力，并有防电化腐蚀的措施；2 .电器元件型号规格检查：电器元件型号规格符合图纸要求，安装正确合格2接线正确性检查GB3906-20068.10条款接线正确性检查：按照原理图及界限图要求，进行动作试验，应满足二次原理图要求。合格3绝缘电阻GB/T11022-19996.2条款1
2、. 一次回路不同相间用2500V兆欧表测得绝缘电阻不小于100OMC；2. 一次回路对地之间用250OV兆欧表测得绝缘电阻不小于1000M;3. 二次不同导电回路之间用250（W兆欧表测得绝缘电阻不小于IOMQ；二次回路对地之间用250OV兆欧表测得绝缘电阻不小于IoMC合格4辅助回路耐压试验GB3906-20068.4条款控制回路和辅助回路的下列部位应能承受2000V.50Hz、1分钟的交流工频耐压：（1） .控制回路和辅助回路导电部分与开关底座之间；（2） .不同回路各导电部分之间、同一导电回路各分断点之间；合格要求：试验过程中不可有击穿或闪络现象。合格5主回路耐压试验GB3906-200
3、68.3条款（D主回路相与相之间、相对地之间分别在下列状态下应能承受42KV（隔离断口为48KV）.50Hz、1分钟的交流工频耐压: .断路器在合闸状态，隔离断口在合闸状态； .断路器在分闸状态，隔离断口在合闸状态； .断路器在合闸状态，隔离断口在分闸状态；（2） .在隔离断口为合闸状态下，断路器断口之间；（3） .主回路与接地相连接的观察窗之间（观察窗可触及表面贴附80cm的金属箔）；.主回路与接地相连接的金属活门之间；合格要求：试验过程中不可有击穿或闪络现象。合格6主回路直流电阻测量GB3906-20068.5条款测量点为一次静触头至电流互感器出线端，不包括电流互感器，采用直流压降法测量，
4、试验电流为100A：a、额定电流为630A时，直流电阻不大于150UC；HXGN不大于500UQ回；b、额定电流为125OA时，直流电阻不大于150uQ；0c、额定电流为200OA时，直流电阻不大于80u。；d、额定电流为315OA时，直流电阻不大于65PQ；S合格、7机械操作试验GB3906-20068.2条款a、断路器分、合各5次，无拒动、误动现象。1）、手车推入、拉出各5次，无卡滞现象。c、接地开关操作5次，无卡滞现象。d、对有关连锁操作5次，应正确、可靠，且符合产品技术条件的要求。合格8防护等级的检查IP3X口:用边缘无毛刺的直径是12mm刚性钢棒的试棒对设备进行测试，试棒不得进入外壳

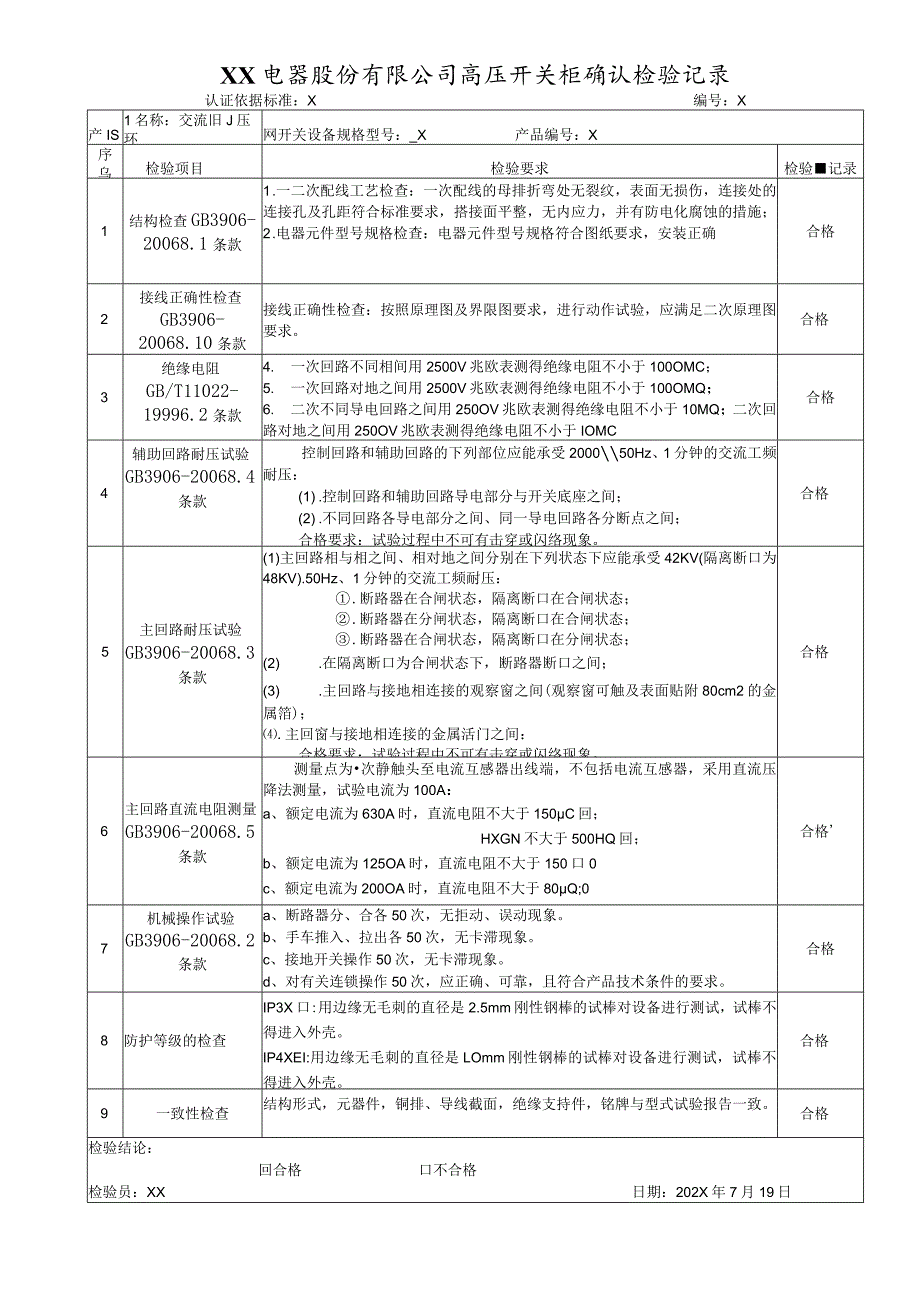

5、。IP4X回:用边缘无毛刺的直径是LOmm刚性钢棒的试棒对设备进行测试，试棒不得进入外壳。合格9一致性检查结构形式，元器件，铜排、导线截面，绝缘支持件，铭牌与型式试验报告一致。合格检验结论：0合格口不合格检验员：XX日期：202X年7月19日XX电器股份有限公司高压开关柜确认检验记录认证依据标准：X编号：X产IS1名称：交流旧J压环网开关设备规格型号：_X产品编号：X序乌检验项目检验要求检验记录1结构检查GB3906-20068.1条款1 .一二次配线工艺检查：一次配线的母排折弯处无裂纹，表面无损伤，连接处的连接孔及孔距符合标准要求，搭接面平整，无内应力，并有防电化腐蚀的措施；2 .电器元件型
6、号规格检查：电器元件型号规格符合图纸要求，安装正确合格2接线正确性检查GB3906-20068.10条款接线正确性检查：按照原理图及界限图要求，进行动作试验，应满足二次原理图要求。合格3绝缘电阻GB/T11022-19996.2条款4. 一次回路不同相间用2500V兆欧表测得绝缘电阻不小于100OMC；5. 一次回路对地之间用2500V兆欧表测得绝缘电阻不小于100OMQ；6. 二次不同导电回路之间用250OV兆欧表测得绝缘电阻不小于10MQ；二次回路对地之间用250OV兆欧表测得绝缘电阻不小于IOMC合格4辅助回路耐压试验GB3906-20068.4条款控制回路和辅助回路的下列部位应能承受2
7、00050Hz、1分钟的交流工频耐压：(1) .控制回路和辅助回路导电部分与开关底座之间；(2) .不同回路各导电部分之间、同一导电回路各分断点之间；合格要求：试验过程中不可有击穿或闪络现象。合格5主回路耐压试验GB3906-20068.3条款(1)主回路相与相之间、相对地之间分别在下列状态下应能承受42KV(隔离断口为48KV).50Hz、1分钟的交流工频耐压： .断路器在合闸状态，隔离断口在合闸状态； .断路器在分闸状态，隔离断口在合闸状态； .断路器在合闸状态，隔离断口在分闸状态；(2) .在隔离断口为合闸状态下，断路器断口之间；(3) .主回路与接地相连接的观察窗之间(观察窗可触及表面
8、贴附80cm2的金属箔)；.主回窗与接地相连接的金属活门之间：合格要求：试验过程中不可有击穿或闪络现象。合格6主回路直流电阻测量GB3906-20068.5条款测量点为次静触头至电流互感器出线端，不包括电流互感器，采用直流压降法测量，试验电流为100A：a、额定电流为630A时，直流电阻不大于150C回；HXGN不大于500HQ回；b、额定电流为125OA时，直流电阻不大于150口0c、额定电流为200OA时，直流电阻不大于80Q;0d、额定电流为315OA时，直流电阻不大于65uQ；S合格7机械操作试验GB3906-20068.2条款a、断路器分、合各50次，无拒动、误动现象。b、手车推入、拉出各50次，无卡滞现象。c、接地开关操作50次，无卡滞现象。d、对有关连锁操作50次，应正确、可靠，且符合产品技术条件的要求。合格8防护等级的检查IP3X口:用边缘无毛刺的直径是2.5mm刚性钢棒的试棒对设备进行测试，试棒不得进入外壳。IP4XEI:用边缘无毛刺的直径是LOmm刚性钢棒的试棒对设备进行测试，试棒不得进入外壳。合格9一致性检查结构形式，元器件，铜排、导线截面，绝缘支持件，铭牌与型式试验报告一致。合格检验结论：回合格口不合格检验员：XX日期：202X年7月19日
