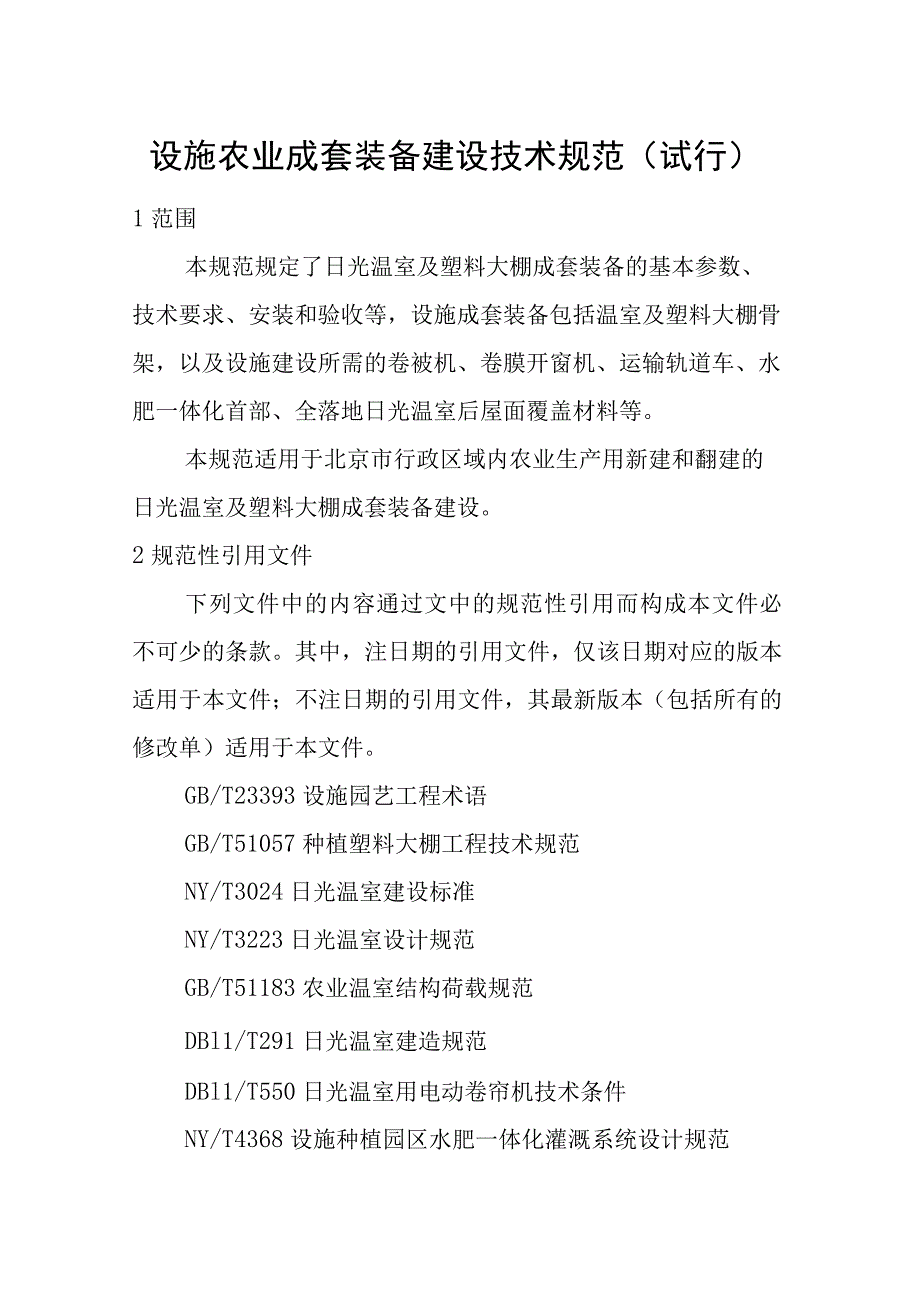

1、设施农业成套装备建设技术规范（试行）1范围本规范规定了日光温室及塑料大棚成套装备的基本参数、技术要求、安装和验收等，设施成套装备包括温室及塑料大棚骨架，以及设施建设所需的卷被机、卷膜开窗机、运输轨道车、水肥一体化首部、全落地日光温室后屋面覆盖材料等。本规范适用于北京市行政区域内农业生产用新建和翻建的日光温室及塑料大棚成套装备建设。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T23393设施园艺工程术语GB/T51057种植塑料大棚工程

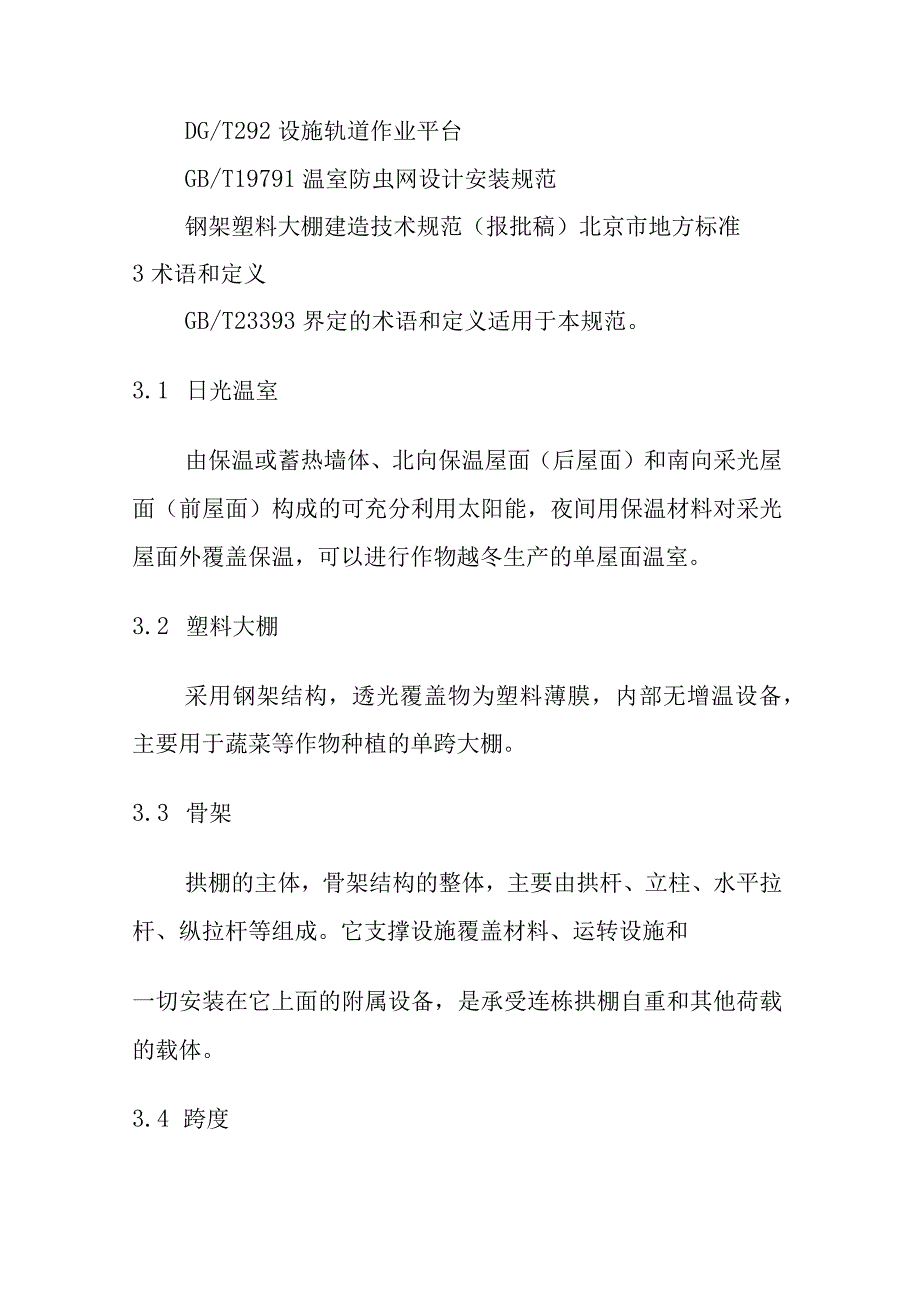

2、技术规范NY/T3024日光温室建设标准NY/T3223日光温室设计规范GB/T51183农业温室结构荷载规范DBl1/T291日光温室建造规范DBl1/T550日光温室用电动卷帘机技术条件NY/T4368设施种植园区水肥一体化灌溉系统设计规范DG/T292设施轨道作业平台GB/T19791温室防虫网设计安装规范钢架塑料大棚建造技术规范（报批稿）北京市地方标准3术语和定义GB/T23393界定的术语和定义适用于本规范。3.1 日光温室由保温或蓄热墙体、北向保温屋面（后屋面）和南向采光屋面（前屋面）构成的可充分利用太阳能，夜间用保温材料对采光屋面外覆盖保温，可以进行作物越冬生产的单屋面温室。3.

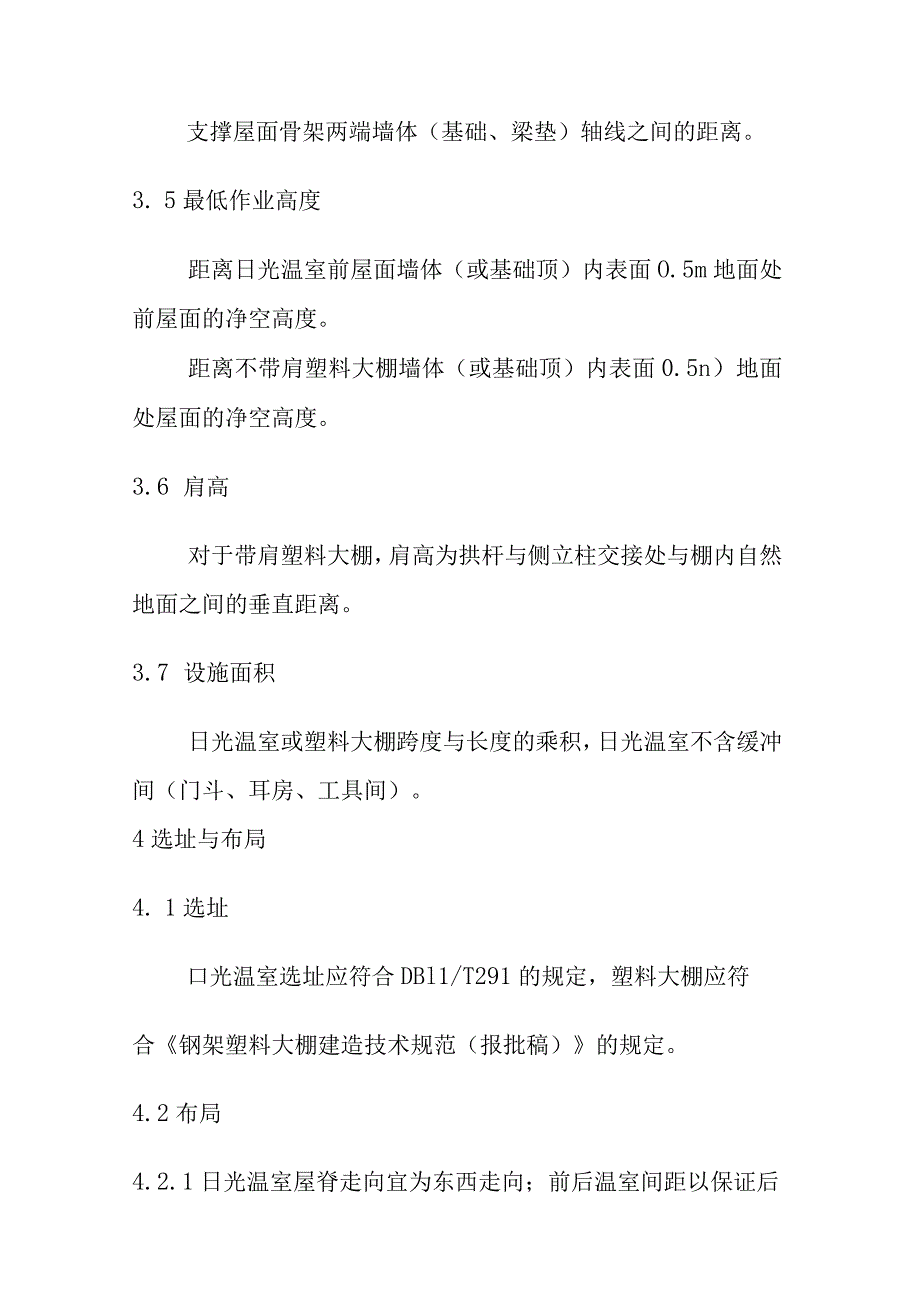

3、2 塑料大棚采用钢架结构，透光覆盖物为塑料薄膜，内部无增温设备，主要用于蔬菜等作物种植的单跨大棚。3.3 骨架拱棚的主体，骨架结构的整体，主要由拱杆、立柱、水平拉杆、纵拉杆等组成。它支撑设施覆盖材料、运转设施和一切安装在它上面的附属设备，是承受连栋拱棚自重和其他荷载的载体。3.4 跨度支撑屋面骨架两端墙体（基础、梁垫）轴线之间的距离。3. 5最低作业高度距离日光温室前屋面墙体（或基础顶）内表面O.5m地面处前屋面的净空高度。距离不带肩塑料大棚墙体（或基础顶）内表面0.5n）地面处屋面的净空高度。3.6 肩高对于带肩塑料大棚，肩高为拱杆与侧立柱交接处与棚内自然地面之间的垂直距离。3.7 设施面积
4、日光温室或塑料大棚跨度与长度的乘积，日光温室不含缓冲间（门斗、耳房、工具间）。4选址与布局4. 1选址口光温室选址应符合DBl1/T291的规定，塑料大棚应符合钢架塑料大棚建造技术规范（报批稿）的规定。4.2布局4.2.1日光温室屋脊走向宜为东西走向；前后温室间距以保证后栋温室前沿在冬至日4h以上的连续光照为原则（种植对光照无要求作物的温室可减小间距）；邻栋温室有缓冲间侧东西间距宜为5m8m,无缓冲间侧东西间距宜为3m5m；其余布局要求应符合DBl1/T291的规定。4.2.2塑料大棚屋脊的走向宜为南北走向；相邻两栋的间距，跨度方向宜为InI2m,长度方向应不小于3m；其余布局要求应符合钢架塑
5、料大棚建造技术规范（报批稿）的规定。5基本要求5.1 施工单位应具有独立法人资格，应有温室大棚施工图,并严格按施工图和施工程序进行规范、安全施工。5.2 日光温室性能参数应符合DBII/T291的规定。5.3 严禁使用国家明令淘汰的材料。5.4 温室大棚制造所用材料和规格应不低于本规范的规定。本规范未规定的，应符合设计要求和相应的产品标准规定。6基本参数及技术要求6.1建筑参数及技术要求6.L1温室大棚主要建筑参数及技术要求宜参照表1和表2的规定。表1日光温室主要建筑参数跨度（m）81012最低作业高度（m）21.6脊高（m）3.44.34.7-5.55.46.4后墙高度（In）2.63.O2
6、.84.04.04.6缓冲间面积（m2）22.5注1：其他跨度日光温室和建筑尺寸可按NY/T3223规定的方法进行设计。表2塑料大棚主要建筑参数跨度（m）81012长度（m）5025050脊高（m）2.84.0肩高/最低作业高度（m）21.6注1：其他跨度塑料大年朋和建筑尺寸可按GB/T51057确定。6. 1.2宜机化建设要求应符合DBl1/T291及钢架塑料大棚建造技术规范（报批稿）的规定。6.2结构参数及技术要求6. 2.1温室大棚设计使用年限、荷载取值应符合GB/T51183的规定，主要零部件技术要求不低于表3和表4的规定，其余要求分别符合DBl1/T291和钢架塑料大棚建造技术规范（
7、报批稿）的规定。表3日光温室主要构件规格及布置要求（椭圆管形式）跨度（m）81012拱杆（椭圆管形式）（mm）80X30X2.080X30X2.080X30X2.0拱杆间距（In）0.9-1.10.9-1.10.9LI拱杆斜撑（前后拱连接）422422422拱杆斜拉杆前中后各三道（两边与中间）25l.525l.5251.5纵拉杆（mm）25X1.525X1.5251.5纵拉杆间距（m）或最小数量（道）2.02.02.0棚头立柱（椭圆管形式）（mm）80X30X2.080302.080302.0螺旋地桩（mm）763.5,L21.5763.5,L21.5763.5,L21.5地梁（m）80X30
8、X2.080X30X2.080X30X2.0注1：拱杆形式为二（多）选一关系；注2：棚头立柱用于全落地日光温室；注3：采用螺旋地桩和地梁时，按表中规定执行；注4：其他跨度日光温室构件规格应按照GB/T51424要求设计。注5：表中日光温室构件按照最小跨度、最大拱间距、基本风压值O.37kNm雪荷载按照基本雪压值0.25kNm?、作物吊挂荷载按照0.15kNm?进行计算，取荷载最不利组合条件下的构件截面设计，用于造价测算。表中各杆件的截面尺寸要求仅为最低要求，如果建设地点日光温室规格尺寸、风、雪及吊挂荷载变化时需要重新计算复核调整截面。注6：表中螺旋地桩按照持力层为较好的天然地基、地基土冻胀类别
9、属不冻胀土、场地内无特殊性岩土、场地土质较均匀、螺旋地桩进入持力层深度不小于1.0m、抗拔力为20kN进行计算，确定的螺旋地桩尺寸，仅用于造价测算，不作为实际建设项目构件选型。表中螺旋地桩截面尺寸和长度为最低要求，如日光温室建设地点地质条件变化时，应根据地勘资料复核调整截面和长度。表4日光温室主要构件规格及布置要求（焊接桁架形式）跨度（m）81012拱杆（椭圆管形式）（mm）80302.080X30X2.080302.0拱杆（焊接桁架圆管形式）（mm）上弦杆625X2.5热镀锌圆管，下弦杆620X2.5热镀圆管斜支撑610热镀锌圆钢上弦杆25X2.5热镀锌圆管，下弦杆20X2.5热镀圆管斜支撑
10、610热镀锌圆钢上弦杆25X2.5热镀锌圆管，下弦杆620X2.5热镀圆管斜支撑610热镀锌圆钢拱杆间距（m）0.9-1.10.9-1.10.9-1.1拱杆斜撑（前后拱连接）202.0202.0202.0拱杆斜拉杆前中后各三道（两边与中间）20X2.020X2.020X2.0纵拉杆（mm）20X2.020X2.020X2.0纵拉杆间距（m）或2.02.02.0最小数量（道）棚头立柱（热镀锌方管两层）（mm）80*40*2.580*40*2.580*40*2.5螺旋地桩（mm）893.5,L21.5893.5,L21.5893.5,L21.5地梁（热镀锌方钢）80X160X3.580X160X3
11、.5801603.5注1：拱杆形式为二（多）选一关系；注2：棚头立柱用于全落地日光温室；注3：采用螺旋地桩和地梁时，按表中规定执行；注4：其他跨度日光温室构件规格应按照GB/T51424要求设计。注5：表中日光温室构件按照最小跨度、最大拱间距、基本风压值O.37kNm雪荷载按照基本雪压值0.25kN作物吊挂荷载按照0.15kNf进行计算，取荷载最不利组合条件下的构件截面设计，用于造价测算。表中各杆件的截面尺寸要求仅为最低要求，如果建设地点日光温室规格尺寸、风、雪及吊挂荷载变化时需要重新计算复核调整截面。注6：表中螺旋地桩按照持力层为较好的天然地基、地基土冻胀类别属不冻胀土、场地内无特殊性岩土、
12、场地土质较均匀、螺旋地桩进入持力层深度不小于LOm、抗拔力为20kN进行计算，确定的螺旋地桩尺寸，仅用于造价测算，不作为实际建设项目构件选型。表中螺旋地桩截面尺寸和长度为最低要求，如日光温室建设地点地质条件变化时，应根据地勘资料复核调整截面和长度。表5塑料大棚主要构件规格及布置要求跨度（m）81012拱杆（椭圆管形式）（mm）60X30X2.060302.080X30X2.0拱杆（圆管形式）（mm）32X2.0上弦杆32X2O,F弦杆25X2.0上弦杆32X2.0,下弦杆25X2.O拱杆间距（m）0.9-1.10.9-1.10.9-1.1纵拉杆（mm）251.525X1.525X1.5纵拉杆间
13、距（Bl）或最小数量（道）2.02.02.0水平拉杆（mm）镀锌量不低于270g503025030250302吊杆、腹杆25*l.525*l.525*l.5剪刀撑42*242*242*2注1：拱杆形式为二（刍注2：采用螺旋地桩和方注3：其他跨度塑料大力注4：表中塑料大棚构串雪荷载按照基本雪压值荷载最不利组合条件下寸要求仅为最低要求，化时需要重新计算复核；）选一关系；也梁时，按表中规定执行；用构件规格应按照GB/T51424要求设计。牛按照最小跨度、最大拱间距、基本风压值0.37kN110.25kNm作物吊挂荷载按照0.15kN11f进行计算，取的构件截面设计，用于造价测算。表中各杆件的截面尺如
14、果建设地点塑料大棚规格尺寸、风、雪及吊挂荷载变调整截面。6.2.2温室大棚骨架应工厂化生产，钢构件加工质量应符合设计图纸规定的技术要求。热浸镀锌处理的镀层外观质量、厚度应符合GB/T13912、GB/T13793或GB/T6728的规定，采用其他镀锌方式的钢构件单面锌层厚度应不低于20mo圆管不得采用镀锌带管二次焊接；椭圆管不得采用镀锌带管二次焊接或采用圆管二次轧制成型。7配套设施装备7.1 开窗机。日光温室前屋面底部及顶部均应设置开窗机。大棚跨度大于IOnI时，应在顶部设置通风口。开窗机采用电动形式。卷膜开窗机卷膜轴最小采用25mm2Omm镀锌钢管。开窗机的安全要求和技术性能应符合GB/T51057的规定。开窗部位应设置防虫网，符合GB/T19791要求。7.2 卷被（帘）机。日光温室卷被（帘）轴最小采用2寸（60mm3.5mm）镀锌钢管；采用前置折臂式卷被（帘）机时，摆杆最小采用2.5寸（75mmX375m）镀锌钢管。卷被（帘）机的安全要求和技术性能应符合DB11/T550的规定。7.3 水肥一体化首部。水肥一体化首部设计及技术性
