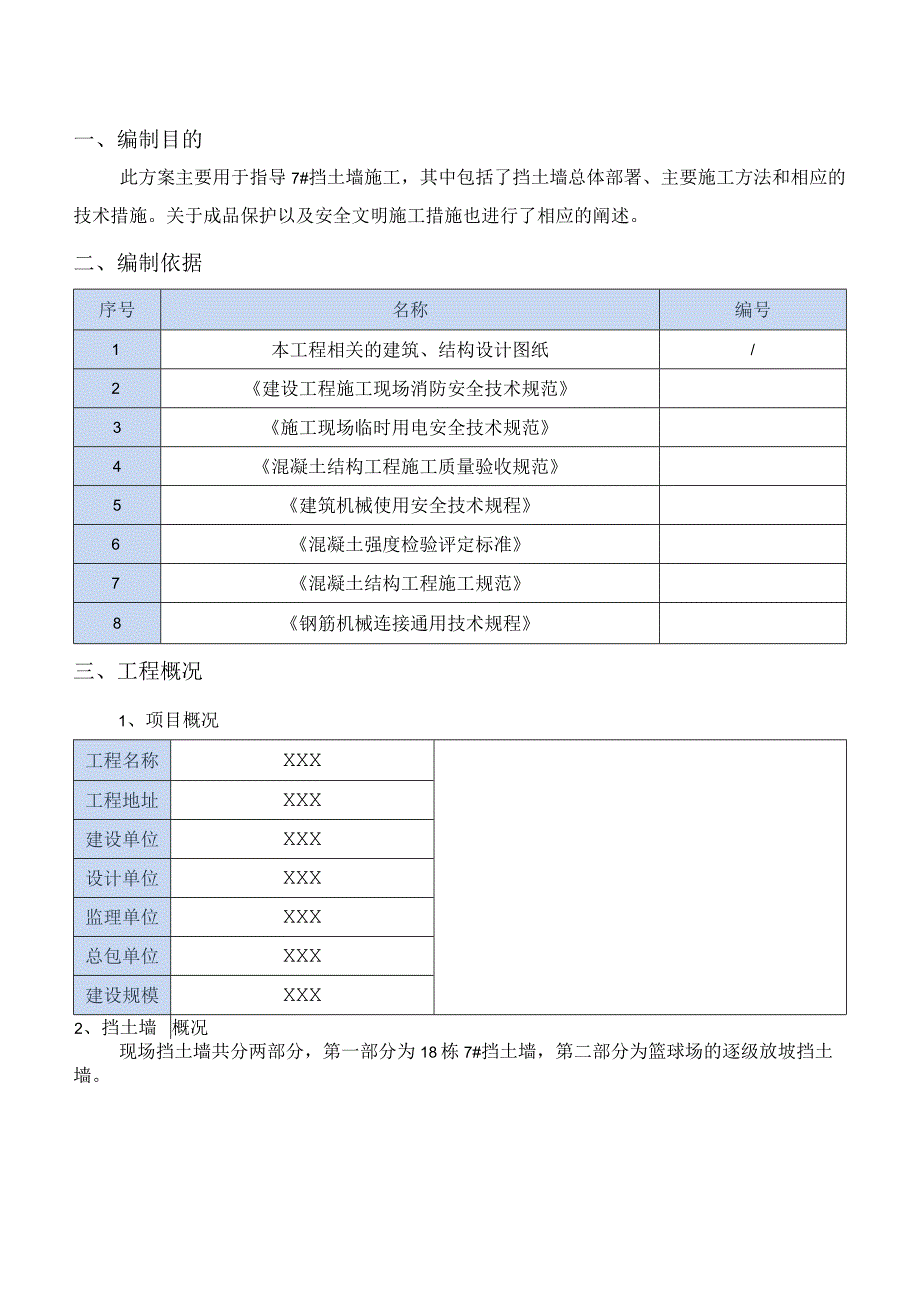

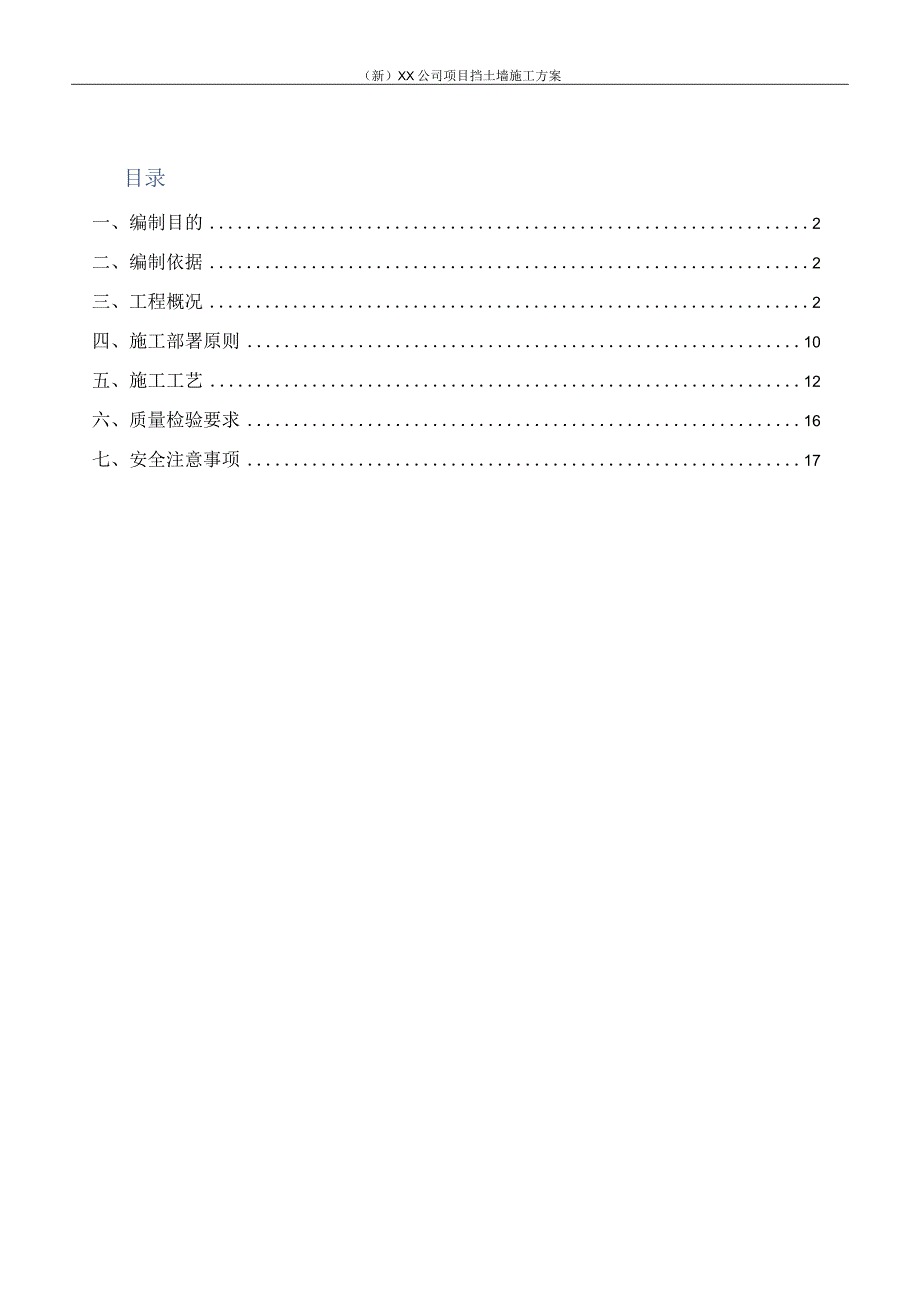

1、(新)XX公司项目挡土墙施工方案目录一、编制目的2二、编制依据2三、工程概况2四、施工部署原则10五、施工工艺12六、质量检验要求16七、安全注意事项17一、编制目的此方案主要用于指导7#挡土墙施工,其中包括了挡土墙总体部署、主要施工方法和相应的技术措施。关于成品保护以及安全文明施工措施也进行了相应的阐述。二、编制依据序号名称编号1本工程相关的建筑、结构设计图纸/2建设工程施工现场消防安全技术规范3施工现场临时用电安全技术规范4混凝土结构工程施工质量验收规范5建筑机械使用安全技术规程6混凝土强度检验评定标准7混凝土结构工程施工规范8钢筋机械连接通用技术规程三、工程概况1、项目概况工程名称XXX

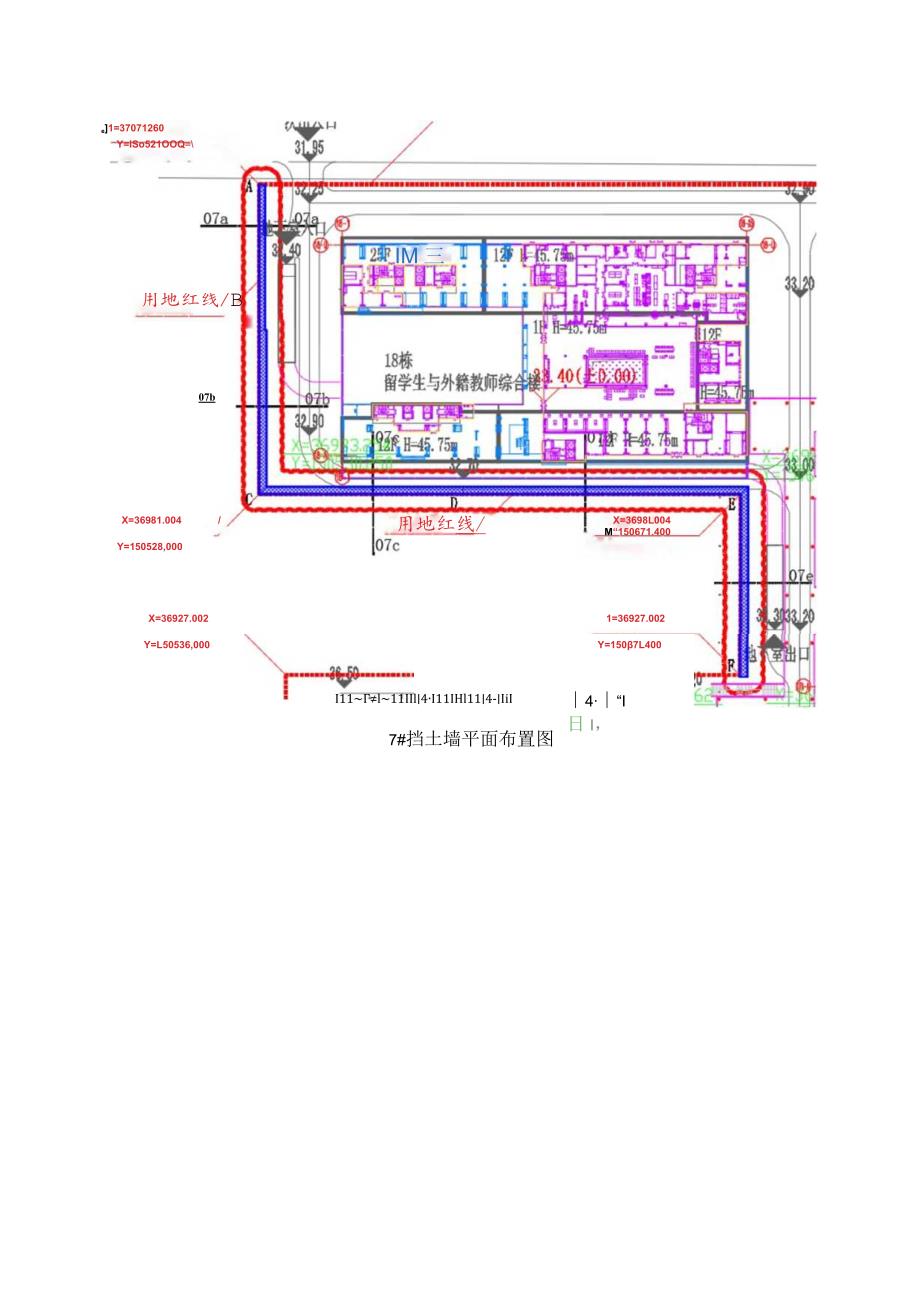

2、工程地址XXX建设单位XXX设计单位XXX监理单位XXX总包单位XXX建设规模XXX2、挡土墙才概况现场挡土墙共分两部分,第一部分为18栋7#挡土墙,第二部分为篮球场的逐级放坡挡土墙。Y=L50536,000Y=1507L400IM三X=36927.002X=3698L004M“150671.400用地红线/1=36927.002X=36981.004/Y=150528,00007b用地红线/Be1=37071260Y=ISo521OOQ=I11l11IIl4I11IHl114-IiI4“I日I,7#挡土墙平面布置图篮球场挡土墙平面布置图7#挡土墙剖面图AB30%)砂砾或碎石,墙后方可选用符合

3、设计要求的填料分层填筑夯实。南侧B点挡土墙做法(1)挡土墙底坐100mm厚垫层,两边各伸出100mm;(2)水平底板向上留置60Omm接头,因为接头留置时间可能较长,留置足够的钢筋搭接长度,浇筑竖向墙体前进行剔凿,才可以进行混凝土浇筑及施工;(3)底板混凝土上强度后,才可以搭架子进行竖向墙体施工;(4)挡土墙施工分为横向底板和竖向墙两部分分别施工,竖向在600mm高部分留置竖向施工缝;(5)钢筋绑扎根据详图做法施工,具体请参见04G008挡土墙图集。(6)挡土墙不同截面见墙体底标高不同时,使用砖砌进行接头错台处理:(7)挡土墙泄水孔,采用75PVC管,按间距2m梅花型布设,泄水孔向外坡度5%,

4、最低一排泄水孔的出水口应高出地面不小于20cm。泄水孔进口处应设置反滤层,反滤层做法见反滤包大样图,最低排泄水孔下部夯填20cm厚的粘土隔水层。(8)每隔12m设置1道沉降缝,缝宽2cm,并用沥青麻絮填塞,沿内外顶三方填塞深度不小于12cm。(10)墙后填土宜选择透水性较强的砂类土,当采用粘性土时,宜掺入适量的(30%)砂砾或碎石,墙后方可选用符合设计要求的填料分层填筑夯实。标高1240标高2L体跌级挡土墙施工跌级挡土墙施工方法同8#挡土墙A段,竖向留施工缝,待强度足够后进行架体搭设,再施工竖墙段。3、脚手架施工技术要求(1)本工程需搭设脚手架,在脚手架外立杆内侧设置经检测合格的密目式安全网和

5、1.2m高防护栏杆,以及0.18m高、厚度不小于IOmm的挡脚板等防护设施,确保施工安全。(2)搭设材料须使用的钢管,需有产品合格证,钢管和扣件使用前必须经检测合格。(3)脚手架搭设尺寸为:扫地杆离地200mm,立杆的纵距按1.5米计算,立杆的横距为0.6米,大小横杆的步距按1.5米计算,内排架距离墙长度为0.35米;具体脚手架设置如下图所示:(4)脚手架每隔6m设置一组斜撑。六、质量检验要求工程施工过程中应进行以下质量检验:1、原材料按要求进行质量检验;2、各种试件、试块按要求进行强度检测;混凝土试块每批次且每IOom3/不少于一组,每组试块数量3个。3、其它检验项目按照相关规范执行。七、安全注意事项1、脚手架按要求搭设,不可随意进行简化,保护栏杆及密目网按要求布设;2、工人高空操作按规范进行,严禁在墙体两侧进行跨越;3、土方回填需分层夯实,回填完毕后挡土墙施工成型后立即进行围挡施工,防止高空坠落情况发生。
