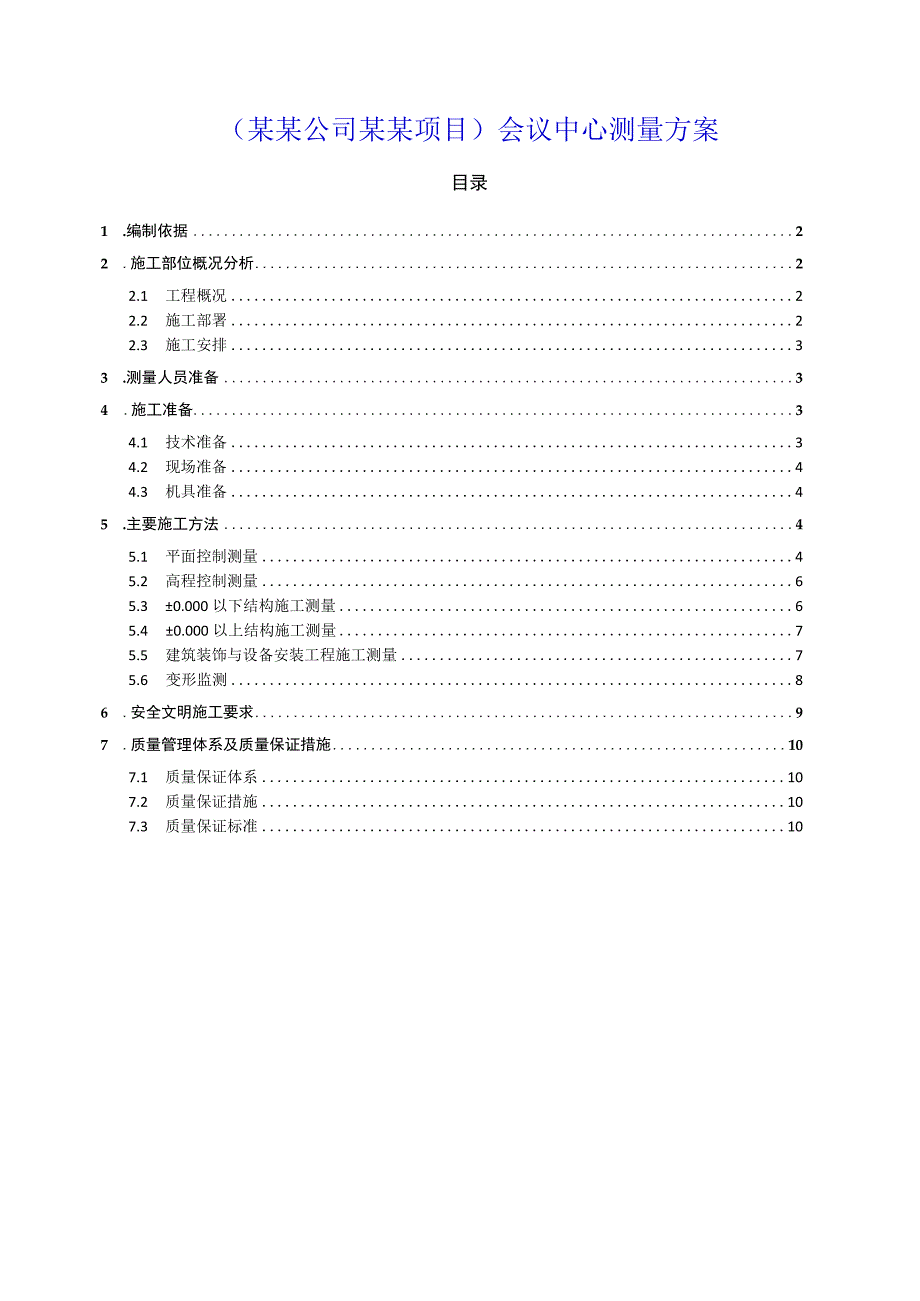

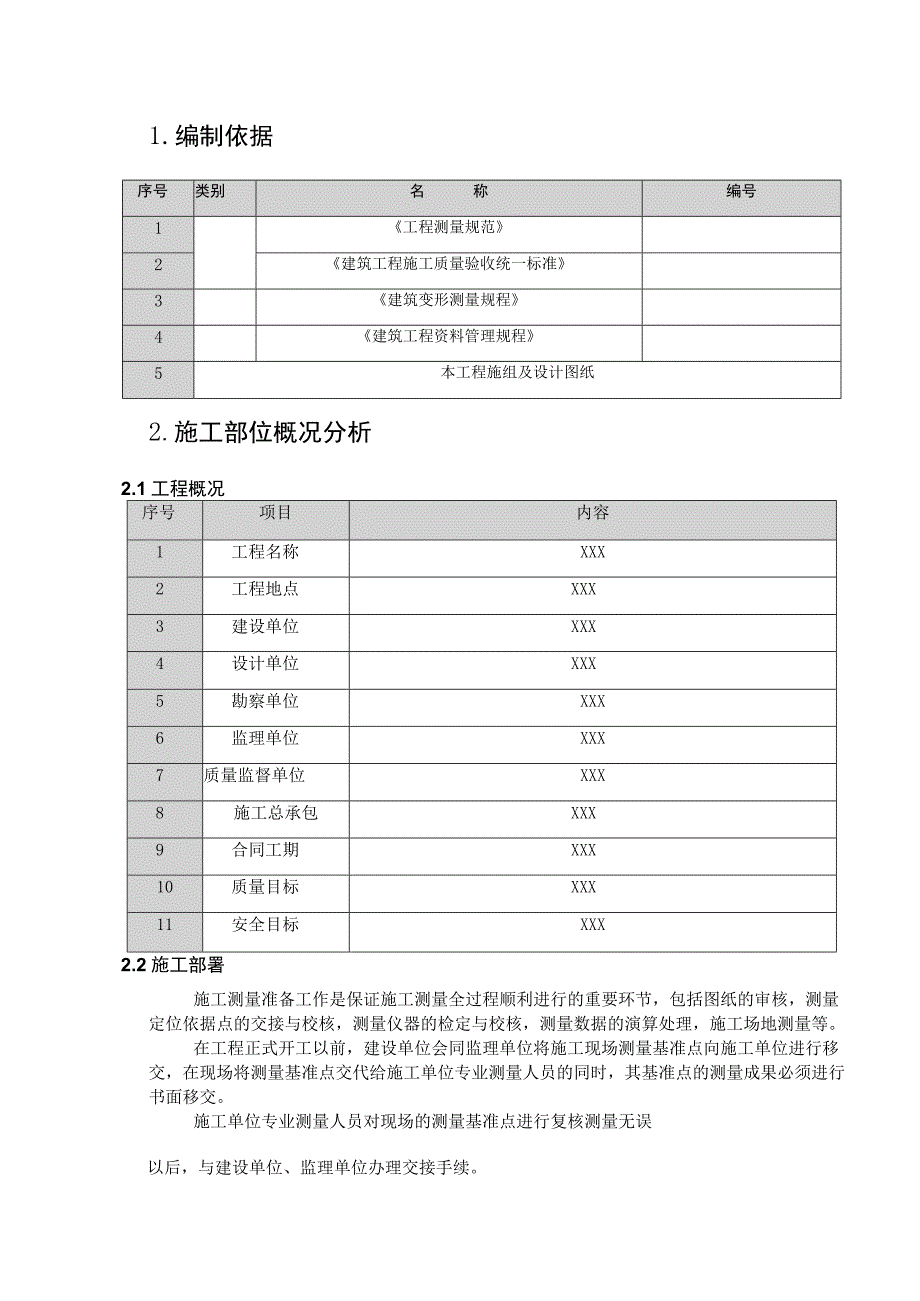

1、（某某公司某某项目）会议中心测量方案目录1 .编制依据22 .施工部位概况分析22.1 工程概况22.2 施工部署22.3 施工安排33 .测量人员准备34 .施工准备34.1 技术准备34.2 现场准备44.3 机具准备45 .主要施工方法45.1 平面控制测量45.2 高程控制测量65.3 0.000以下结构施工测量65.4 0.000以上结构施工测量75.5 建筑装饰与设备安装工程施工测量75.6 变形监测86 .安全文明施工要求97 .质量管理体系及质量保证措施107.1 质量保证体系107.2 质量保证措施107.3 质量保证标准101.编制依据序号类别名称编号1工程测量规范2建筑工
2、程施工质量验收统一标准3建筑变形测量规程4建筑工程资料管理规程5本工程施组及设计图纸2.施工部位概况分析2.1工程概况序号项目内容1工程名称XXX2工程地点XXX3建设单位XXX4设计单位XXX5勘察单位XXX6监理单位XXX7质量监督单位XXX8施工总承包XXX9合同工期XXX10质量目标XXX11安全目标XXX2.2施工部署施工测量准备工作是保证施工测量全过程顺利进行的重要环节，包括图纸的审核，测量定位依据点的交接与校核，测量仪器的检定与校核，测量数据的演算处理，施工场地测量等。在工程正式开工以前，建设单位会同监理单位将施工现场测量基准点向施工单位进行移交，在现场将测量基准点交代给施工单位

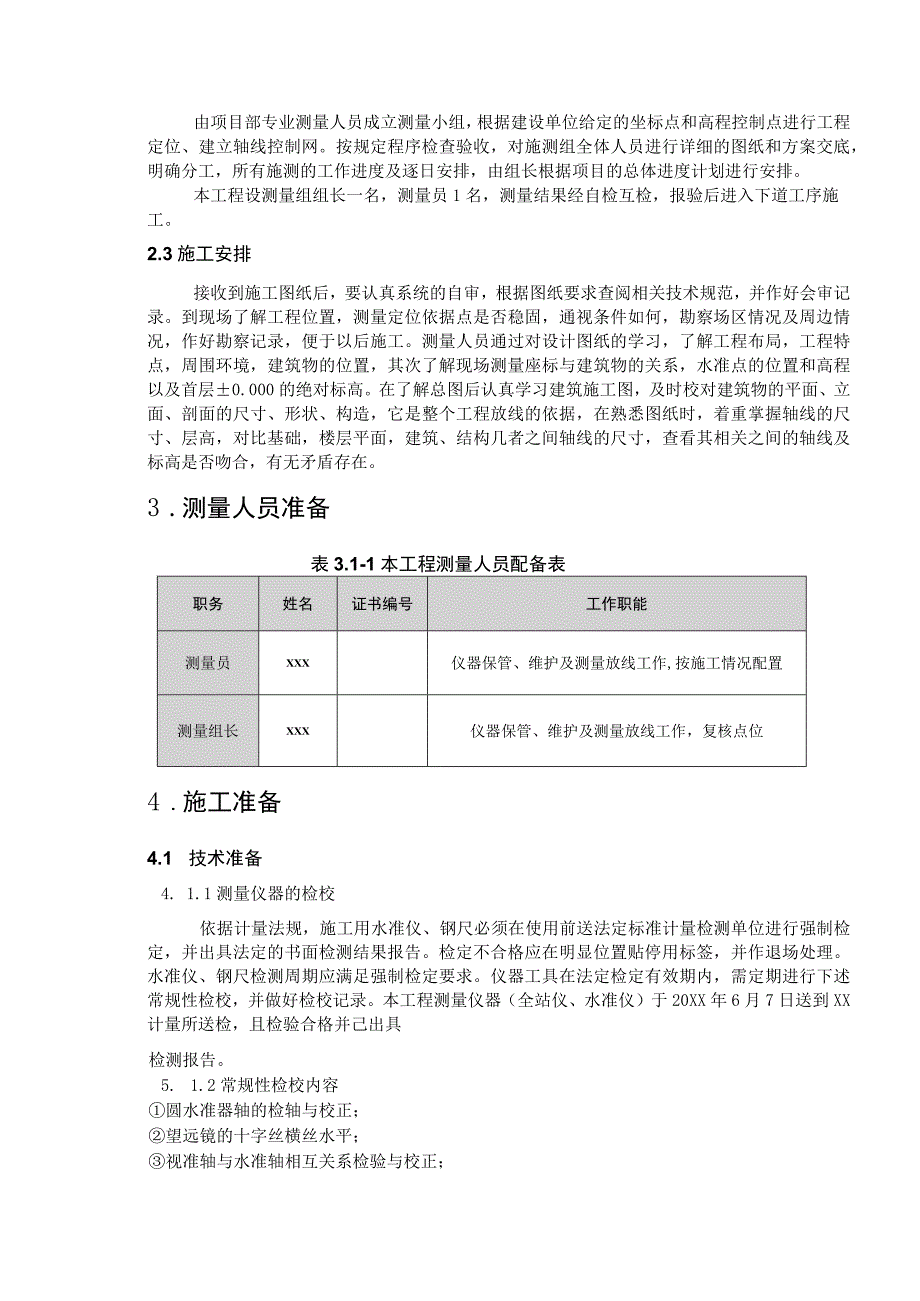

3、专业测量人员的同时，其基准点的测量成果必须进行书面移交。施工单位专业测量人员对现场的测量基准点进行复核测量无误以后，与建设单位、监理单位办理交接手续。由项目部专业测量人员成立测量小组，根据建设单位给定的坐标点和高程控制点进行工程定位、建立轴线控制网。按规定程序检查验收，对施测组全体人员进行详细的图纸和方案交底，明确分工，所有施测的工作进度及逐日安排，由组长根据项目的总体进度计划进行安排。本工程设测量组组长一名，测量员1名，测量结果经自检互检，报验后进入下道工序施工。2.3施工安排接收到施工图纸后，要认真系统的自审，根据图纸要求查阅相关技术规范，并作好会审记录。到现场了解工程位置，测量定位依据点
4、是否稳固，通视条件如何，勘察场区情况及周边情况，作好勘察记录，便于以后施工。测量人员通过对设计图纸的学习，了解工程布局，工程特点，周围环境，建筑物的位置，其次了解现场测量座标与建筑物的关系，水准点的位置和高程以及首层0.000的绝对标高。在了解总图后认真学习建筑施工图，及时校对建筑物的平面、立面、剖面的尺寸、形状、构造，它是整个工程放线的依据，在熟悉图纸时，着重掌握轴线的尺寸、层高，对比基础，楼层平面，建筑、结构几者之间轴线的尺寸，查看其相关之间的轴线及标高是否吻合，有无矛盾存在。3 .测量人员准备表3.1-1本工程测量人员配备表职务姓名证书编号工作职能测量员XXX仪器保管、维护及测量放线工作
5、,按施工情况配置测量组长XXX仪器保管、维护及测量放线工作，复核点位4 .施工准备4.1 技术准备4. 1.1测量仪器的检校依据计量法规，施工用水准仪、钢尺必须在使用前送法定标准计量检测单位进行强制检定，并出具法定的书面检测结果报告。检定不合格应在明显位置贴停用标签，并作退场处理。水准仪、钢尺检测周期应满足强制检定要求。仪器工具在法定检定有效期内，需定期进行下述常规性检校，并做好检校记录。本工程测量仪器（全站仪、水准仪）于20XX年6月7日送到XX计量所送检，且检验合格并己出具检测报告。5. 1.2常规性检校内容圆水准器轴的检轴与校正；望远镜的十字丝横丝水平；视准轴与水准轴相互关系检验与校正；
6、自动安平水准仪补偿性能的校测。6. 1.3建立固定的观测路线在控制点与沉降观测点之间建立固定的观测路线，并在架设仪器站点与转点处作好标记桩，保证各次观测均沿统一路线。7. 1.4作业前交底降观测依据的基准点、工作基点和被观测物上的沉降观测点，点位要稳定，所用仪器、设备要稳定，观测人员要稳定，观测时的环境条件基本一致，观测路线、程序和方法要固定。以上措施在客观上尽量减少观测误差的不定性。使所测的结果具有统一的趋向性。保证各次复测结果与首次观测的结果可比性更一致，使所观测的沉降量更真实。4.2 现场准备4.2. 1建筑规划红线界桩已投放，保存完好。4.3. 2与甲方办理控制点、水准点及测量相关原始
7、资料的交接手续，对移交后的桩点进行妥善保护，防止桩点收到扰动破坏。4.4. 2.3对测绘院给定的水准点、坐标点进行复测，符合要求后方可进行下道工序，并及时报监理存档。4.5. 具准备编号设备名称精度、规格数量用途1南方NTS362R822mm+2ppm1套测距测角测坐标2光欧x3水准仪lnm0.3mm1套测高差35米钢卷尺/3把量距450米钢卷尺/1把量距表4.3-1测量、检测仪器配置计划表5.主要施工方法5.1 平面控制测场区平面控制网采用测绘院提供的高级点（Al#-A5#）,现场平面控制点见下表：表5.1-1平面控制点统计点号纵坐标（X）横坐标（Y）高程位置A1#42893.2321713
8、2.72148.171公路西侧A2#42960.32717108.28246.453公路东侧A3#42902.37417004.20958.078场地中部A4#42836.39416874.09960.318场地中部A5#42773.70116901.27060.578场地中部图5.1-1现场平面控制点现场平面控制点分布（1）首先校核高级点是否符合技术要求，将复核结果上报业主和监理，作为工程的控制依据，然后根据现场情况做一级符合导线网。（2）平面控制应从整体性考虑，遵循先整体后局部，高精度控制低精度的原则。（3）轴线控制网的布设要根据总平图及现场条件等合理布设。（4）控制点应选择在通视条件良好
9、、安全、易保护的地方（5）现场内控制点做法为砖砌高台，中间填充300mm混凝土并在高台中心位置埋设钢筋（钢筋钉入地下1.2m）,钢筋中心做十字刻画线。5.2 高程控制测现场施工的高程控制网点的引测由一级控制网中其中一个测量墩的水准高程作为基准，采用二等水准闭合导线网往返测量的方式进行引测，采用精密水准仪配精密测微器测量。进行高程控制点测量时应遵循：最大视距不超过25m（从仪器至立尺），测站尽量设在中间位置，往返闭合观测，随测随算，出现较大偏差，及时重测，保证准确。高程控制网的测量中误差：0.5mm（Z点的中误差）。程控制测量5.3 0.000以下结构施工测地下室结构采用外控法,首先对场区内平面
10、控制点进行复核。经核对无误后，依据施工图及控制点进行施工主要轴线的测设，由建筑总平图、和桩位总平图提供的设计坐标，计算十字控制线的交叉点坐标。用全站仪极坐标法确定每栋确定每栋建筑物十字形主轴线交叉点的位置，由建设单位、监理单位确认无误后，做好标志加以保护，以便原始控制点破坏的情况下，轴线的复核。在楼座角点设置轴线控制桩，作为地下室施工阶段平面放线的依据。轴线控制桩是工程施工过程中测量放线的依据，必须进行保护。保护方法：首先以控制桩为中心砌长宽均为0.5米、高0.3米的砖墩，砖墩为周围砌砖，中间填充砂浆，砖墩外侧用砂浆抹平，必要时搭设钢管护栏进行围护，并用红白油漆作好测量警示标识，如示意图：图5
11、.37轴线控制桩保护基槽开挖的施工测量，地表开挖前，地表使用挖机平整场地，以便进行基坑放线。使用全站仪对坡顶角点、坡底角点、平台角点进行放样。并用腻子粉把坡顶线、坡底线、平台线标记出来，自检合格后，报监理及业主向规划局申请验线。垫层混凝土浇筑后，根据轴线控制网将轴线投测到垫层面上，在垫层上弹出基础构件边线，作为砖砌胎模的依据。砖砌胎模距基础构件外皮线20mm,用于抹灰层、防水层施工。基础部分电梯井、集水坑，根据其与主控线关系确定其长短边方向的中心线对称放样，以便复核。5. 40.000以上结构施工测5.4 .1楼层主控轴线传递控制在首层平面复测校核楼层施工主控轴线，并按照施工流水段划分要求细分
12、二级控制点。在首层平面施工时留置二级控制线交叉内控点，O以后所有上层结构板均在同一位置预留150X15Onlm的倒梯形洞口，作为依次向上传递轴线的窗口，采用激光垂准仪向作业面投测。（1）混凝土浇筑碎后，在首层楼板，上相应控制点的位置用墨斗弹出十字交叉线。（2）利用全站仪对原有地面控制点进行校核，并把控制主轴线投测到首层平面上，然后对各轴线组成的方格网进行角度、距离测量。（3）在+0.000以上各楼层施工的过程中，要预先在内控点区上方相应位置预留一个150mmx150mm的倒梯形孔洞（激光洞），用于内控点的竖向传递。5.4.2楼层标高传递控制（1）主体上部结构施工时采用钢尺直接丈量垂直高度传递高
13、程。首层施工完后，应在结构的外墙面抄测+50Cm交圈水平线，在该水平线上方便于向上挂尺的地方，沿建筑物的四周均匀布置四个点，做出明显标记，作为向上传递基准点，这四点必须上下通视，结构无突出点为宜。以这几个基准点向上拉尺到施工面上以确定各楼层施工标高。在施工面上首先应闭合检查四点标高的误差，当相对标高差小于3mm时，取其平均值作为该层标高的后视读数，并抄测该层+50Cm水平标高线。（2） （2）由于钢尺长度有限，因此向上传递高程时采取接力传递的方法，传递时应在钢尺的下方悬挂配重（要求轻重适宜）以保持钢尺的垂直。（3）每层标高允许误差3mm,施工时严格按照规范要求控制，尽量减少误差。5.5 建筑装
14、饰与设备安装工程施工测根据结构墙柱检查线或轴线控制线放出二次结构线，检查各层轴线的竖向投影情况，进行门窗工程的安装。标高依据结构墙体上的建筑1米线。（1）在结构施工测量中，按装修工程的要求将所需要的控制点、线及时弹在墙、柱、板上，作为装修施工的控制依据。（2）地面：结构施工期间在四周墙身与柱上弹出Im水平线，作为面层施工高程控制线。(3)墙面：结构施工中，在墙体两侧弹出墙体控制线和建筑标高1米控制线，根据墙边控制线进行面层施工。(4)电梯安装：在结构施工中，从电梯井底开始，以结构施工控制线为准，及时量测电梯井净空尺寸并测设电梯井中心控制线(5)楼梯：根据上、下层弹在墙面上的Im线，按踏步数量均匀分布作为楼梯施工控制线。明确室内地面、吊顶、屋面、墙面装饰、幕墙和门窗安装、电梯和管道安装测量方法。5.6 变形监测5.6.1观测方法根据工程的特点布局、现场的环境条件制订测量施测方案。由建设单位提供的水准控制点(或城市精密导线点)根据工程的测量施测方案和布网原则的要求建立水准控制网。建立的水准控制网与基准点联测平差计算出各水准点的高程。以基准点为依据，依次联测各观测点并且闭合。平差计算出各观测点的高程。原始数据要真实可靠，记录计算要符合施工测量规范的要求，依据正确，严谨有序，步步校核，结果有效的原则进行。5.6.2观测周期建筑物施工阶段的观测：在建筑物一层浇注完
