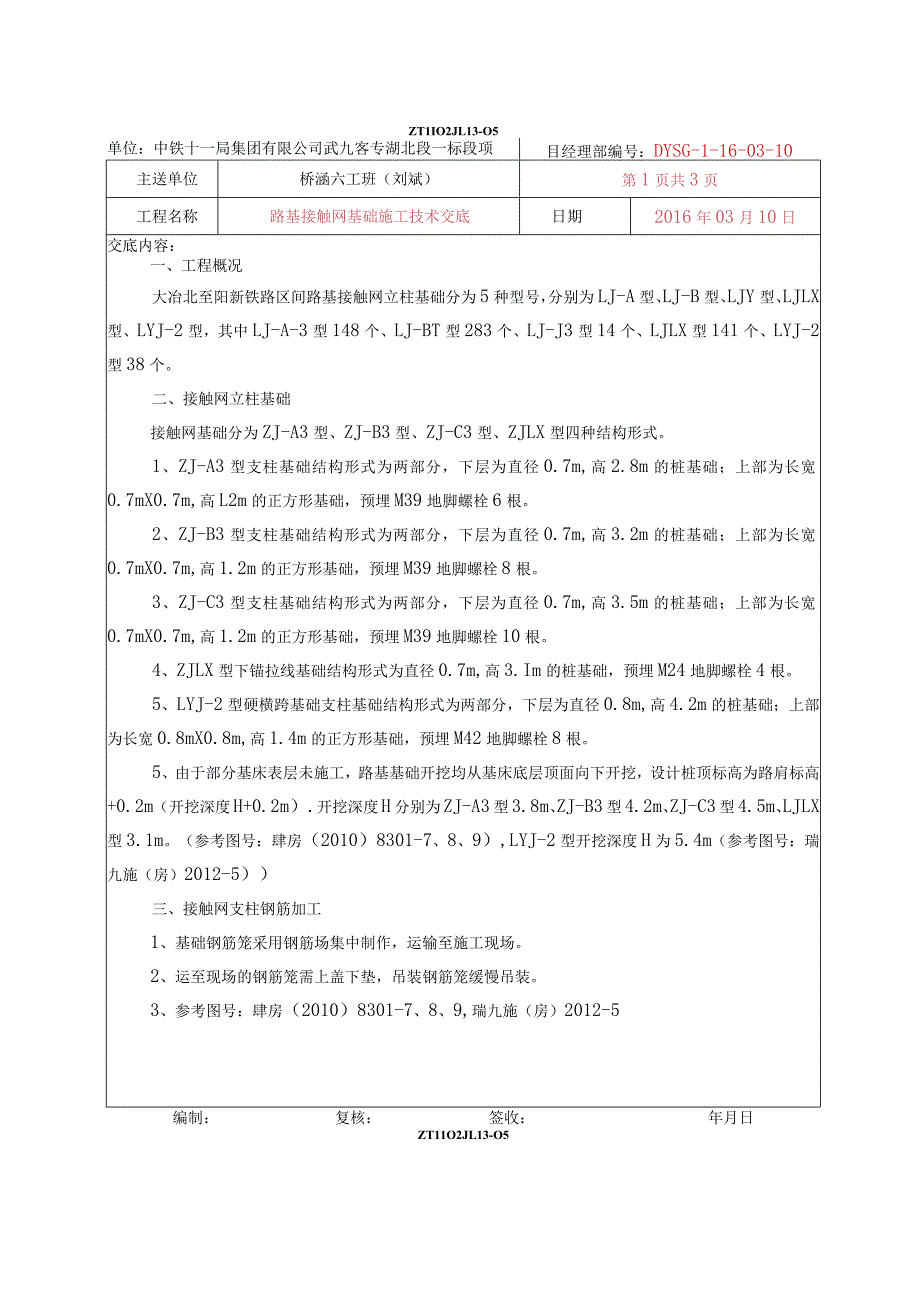

1、ZT1IO2JL13-O5单位：中铁十一局集团有限公司武九客专湖北段一标段项目经理部编号：DYSG-1-16-03-10主送单位桥涵六工班（刘斌）第1页共3页工程名称路基接触网基础施工技术交底日期2016年03月10日交底内容：一、工程概况大冶北至阳新铁路区间路基接触网立柱基础分为5种型号，分别为LJ-A型、LJ-B型、LJY型、LJLX型、LYJ-2型，其中LJ-A-3型148个、LJ-BT型283个、LJ-J3型14个、LJLX型141个、LYJ-2型38个。二、接触网立柱基础接触网基础分为ZJ-A3型、ZJ-B3型、ZJ-C3型、ZJLX型四种结构形式。1、ZJ-A3型支柱基础结构形式为
2、两部分，下层为直径0.7m,高2.8m的桩基础；上部为长宽0.7mX0.7m,高L2m的正方形基础，预埋M39地脚螺栓6根。2、ZJ-B3型支柱基础结构形式为两部分，下层为直径0.7m,高3.2m的桩基础；上部为长宽0.7mX0.7m,高1.2m的正方形基础，预埋M39地脚螺栓8根。3、ZJ-C3型支柱基础结构形式为两部分，下层为直径0.7m,高3.5m的桩基础；上部为长宽0.7mX0.7m,高1.2m的正方形基础，预埋M39地脚螺栓10根。4、ZJLX型下锚拉线基础结构形式为直径0.7m,高3.Im的桩基础，预埋M24地脚螺栓4根。5、LYJ-2型硬横跨基础支柱基础结构形式为两部分，下层为直
3、径0.8m,高4.2m的桩基础；上部为长宽0.8mX0.8m,高1.4m的正方形基础，预埋M42地脚螺栓8根。5、由于部分基床表层未施工，路基基础开挖均从基床底层顶面向下开挖，设计桩顶标高为路肩标高+0.2m（开挖深度H+0.2m）.开挖深度H分别为ZJ-A3型3.8m、ZJ-B3型4.2m、ZJ-C3型4.5m、LJLX型3.1m。（参考图号：肆房（2010）8301-7、8、9）,LYJ-2型开挖深度H为5.4m（参考图号：瑞九施（房）2012-5）三、接触网支柱钢筋加工1、基础钢筋笼采用钢筋场集中制作，运输至施工现场。2、运至现场的钢筋笼需上盖下垫，吊装钢筋笼缓慢吊装。3、参考图号：肆房

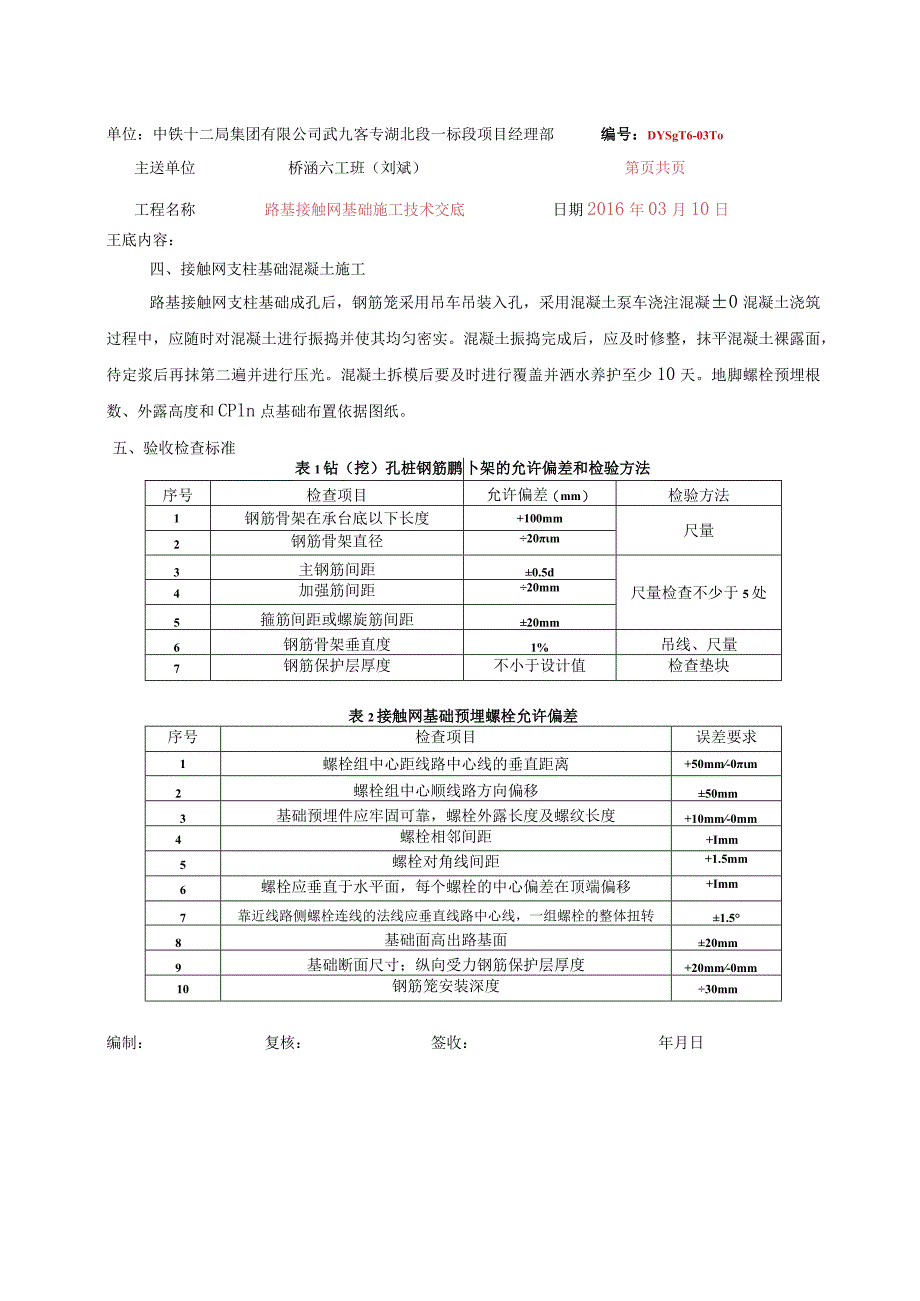

4、（2010）8301-7、8、9,瑞九施（房）2012-5编制：复核：签收：年月日ZT11O2JL13-O5单位：中铁十二局集团有限公司武九客专湖北段一标段项目经理部编号：DYSgT6-03To主送单位桥涵六工班（刘斌）第页共页工程名称路基接触网基础施工技术交底日期2016年03月10日王底内容：四、接触网支柱基础混凝土施工路基接触网支柱基础成孔后，钢筋笼采用吊车吊装入孔，采用混凝土泵车浇注混凝0混凝土浇筑过程中，应随时对混凝土进行振捣并使其均匀密实。混凝土振捣完成后，应及时修整，抹平混凝土裸露面，待定浆后再抹第二遍并进行压光。混凝土拆模后要及时进行覆盖并洒水养护至少10天。地脚螺栓预埋根数、
5、外露高度和CPln点基础布置依据图纸。五、验收检查标准表1钻（挖）孔桩钢筋鹏卜架的允许偏差和检验方法序号检查项目允许偏差（mm）检验方法1钢筋骨架在承台底以下长度+100mm尺量2钢筋骨架直径20m3主钢筋间距0.5d尺量检查不少于5处4加强筋间距20mm5箍筋间距或螺旋筋间距20mm6钢筋骨架垂直度1%吊线、尺量7钢筋保护层厚度不小于设计值检查垫块表2接触网基础预埋螺栓允许偏差序号检查项目误差要求1螺栓组中心距线路中心线的垂直距离+50mm-0m2螺栓组中心顺线路方向偏移50mm3基础预埋件应牢固可靠，螺栓外露长度及螺纹长度+10mm-0mm4螺栓相邻间距+Imm5螺栓对角线间距+1.5mm

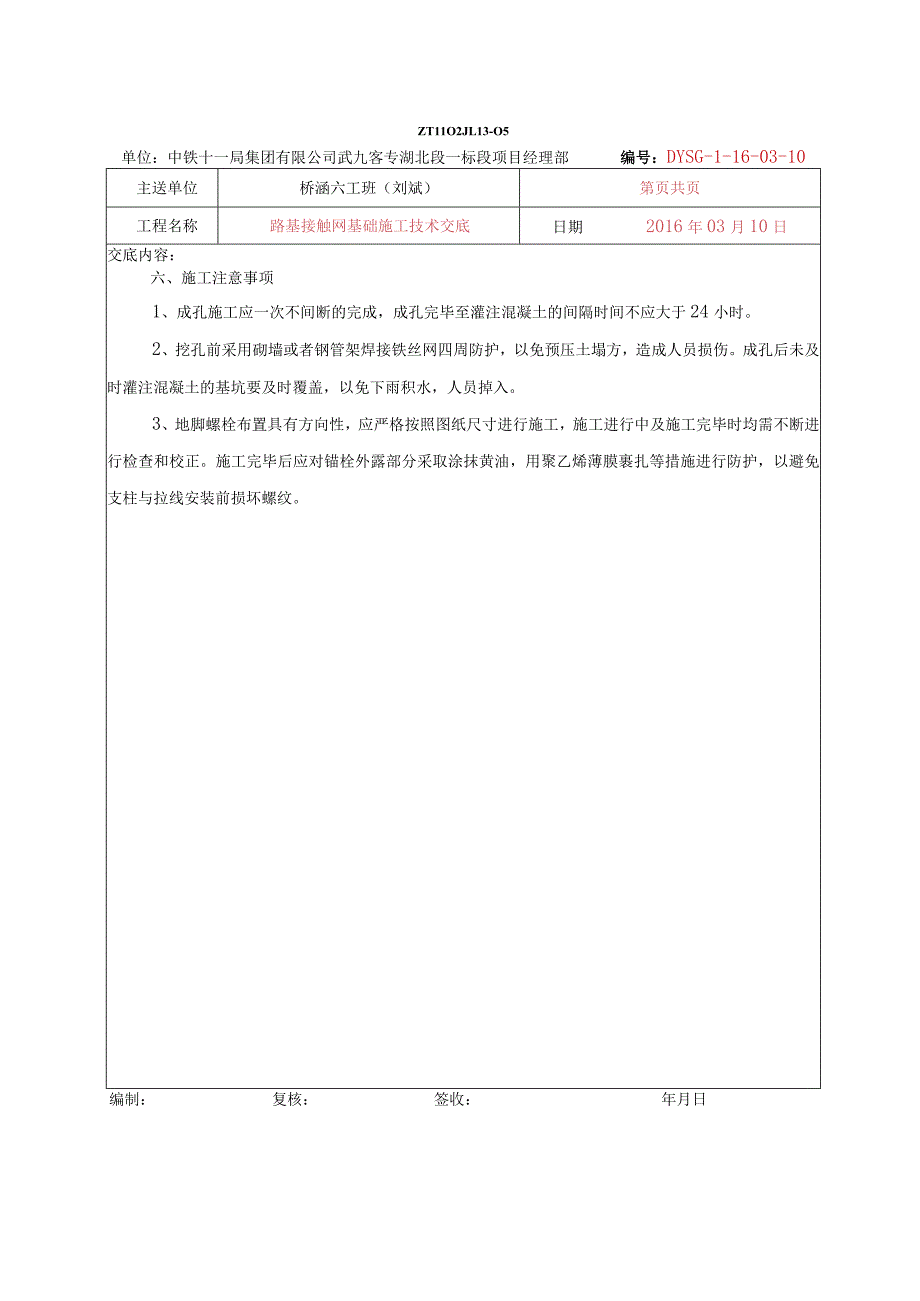

6、6螺栓应垂直于水平面，每个螺栓的中心偏差在顶端偏移+Imm7靠近线路侧螺栓连线的法线应垂直线路中心线，一组螺栓的整体扭转1.58基础面高出路基面20mm9基础断面尺寸；纵向受力钢筋保护层厚度+20mm-0mm10钢筋笼安装深度30mm编制：复核：签收：年月日ZT11O2JL13-O5单位：中铁十一局集团有限公司武九客专湖北段一标段项目经理部编号：DYSG-1-16-03-10主送单位桥涵六工班（刘斌）第页共页工程名称路基接触网基础施工技术交底日期2016年03月10日交底内容：六、施工注意事项1、成孔施工应一次不间断的完成，成孔完毕至灌注混凝土的间隔时间不应大于24小时。2、挖孔前采用砌墙或者钢管架焊接铁丝网四周防护，以免预压土塌方，造成人员损伤。成孔后未及时灌注混凝土的基坑要及时覆盖，以免下雨积水，人员掉入。3、地脚螺栓布置具有方向性，应严格按照图纸尺寸进行施工，施工进行中及施工完毕时均需不断进行检查和校正。施工完毕后应对锚栓外露部分采取涂抹黄油，用聚乙烯薄膜裹扎等措施进行防护，以避免支柱与拉线安装前损坏螺纹。编制：复核：签收：年月日
