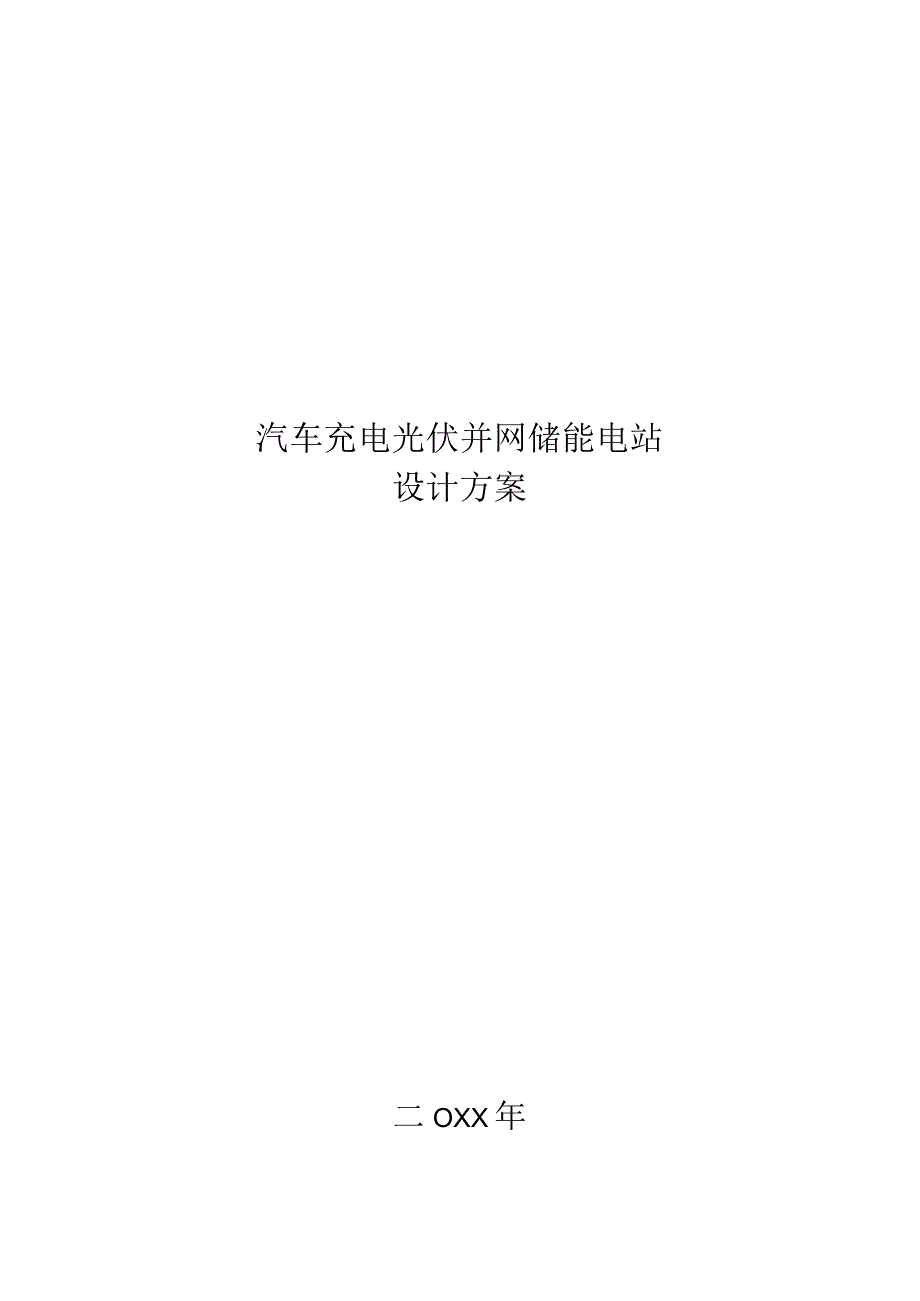

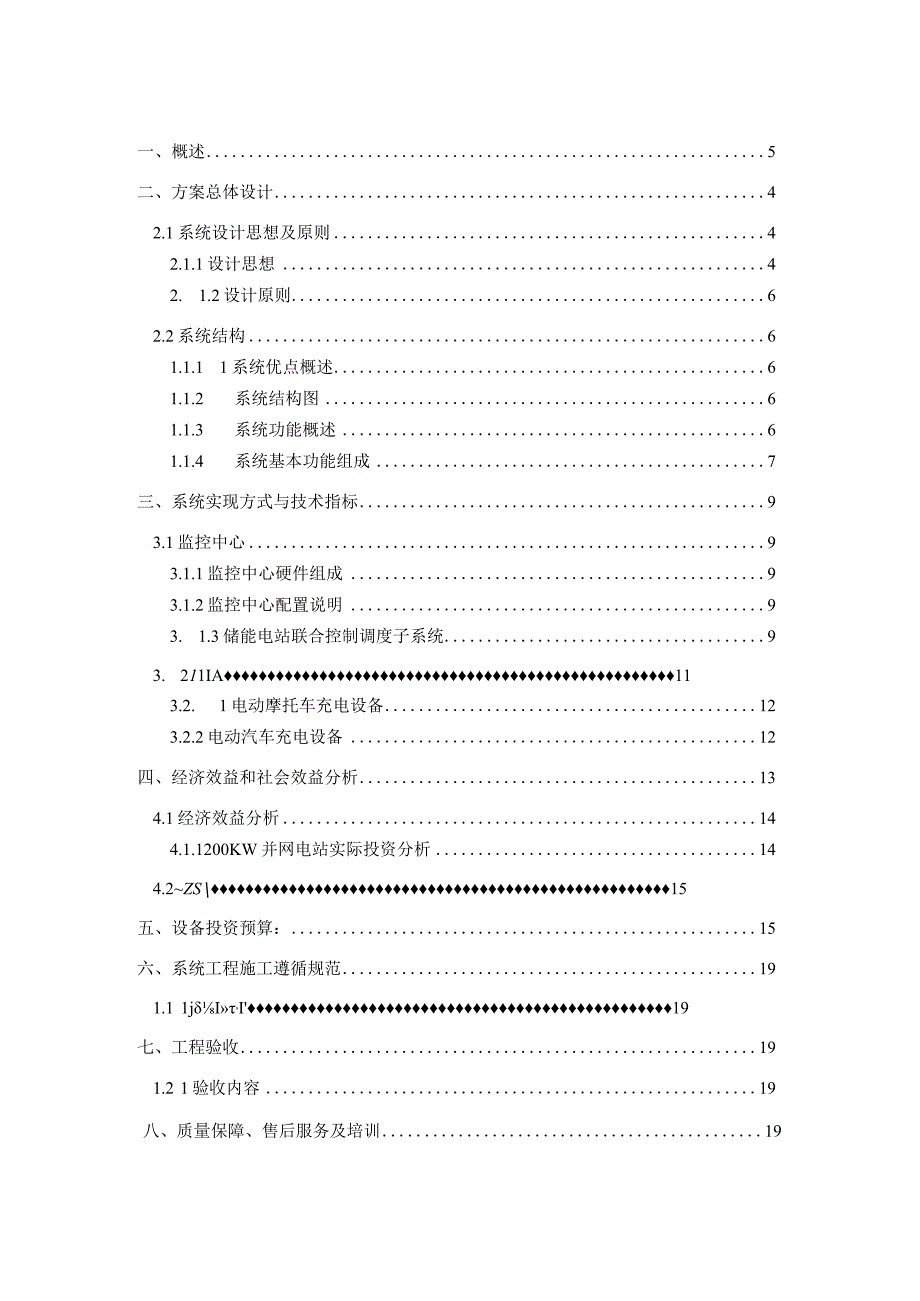

1、汽车充电光伏并网储能电站设计方案二OXX年一、概述5二、方案总体设计42.1系统设计思想及原则42.1.1设计思想42. 1.2设计原则62.2系统结构61.1.1 1系统优点概述61.1.2 系统结构图61.1.3 系统功能概述61.1.4 系统基本功能组成7三、系统实现方式与技术指标93.1监控中心93.1.1监控中心硬件组成93.1.2监控中心配置说明93. 1.3储能电站联合控制调度子系统93. 211IA113.2. 1电动摩托车充电设备123.2.2电动汽车充电设备12四、经济效益和社会效益分析134.1经济效益分析144.1.1200KW并网电站实际投资分析144.2ZS15五、

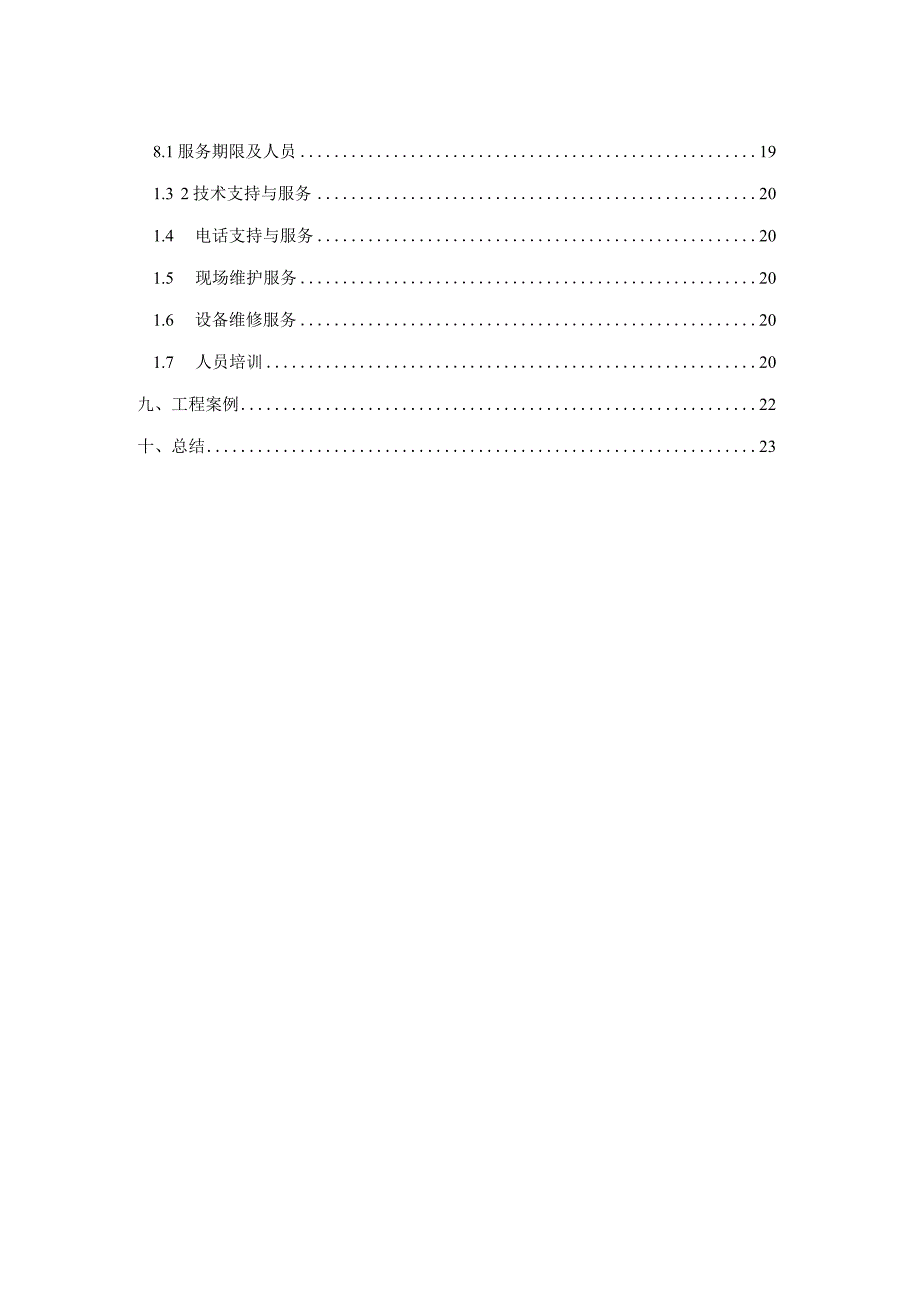

2、设备投资预算：15六、系统工程施工遵循规范191.1 1jI,I19七、工程验收191.2 1验收内容19八、质量保障、售后服务及培训198.1服务期限及人员191.3 2技术支持与服务201.4 电话支持与服务201.5 现场维护服务201.6 设备维修服务201.7 人员培训20九、工程案例22十、总结23一、概述电动汽车以电代油，能够实现“零排放”，噪音低，是解决能源和环境问题的重要手段。石油资源的紧张和电池技术的发展，电动汽车在性能和经济性方面已经接近甚至优于传统燃油汽车，并开始在世界范围内逐渐推广应用。以电动汽车位代表的新一代节能与环保汽车是汽车工业发展的必然趋势已经成为普遍共识。电
3、动汽车要推广，完善的配套基础设施是不可或缺的，而电动汽车充电站的建设工作已在全国各地蓬勃开展起来。同时进一步采用清洁能源，如太阳能灯作为充电能量的供给源，亦成为一个新的课题，并将为电动汽车的发展带来蓬勃的生机。利用国家对太阳能发电等的优惠政策，加入光伏发电系统，与储能系统组成充电站微网系统，一方面可以平衡充电站新增的用电负荷，从而对电网的供电容量不构成新的需求，减少电网增容所需的投资和施工工程，另一方面可以为未来的“智能电网”做好充足的技术储备。二、方案总体设计2.1 系统设计思想及原则2.1.1 设计思想本光伏系统通过先进的软件和硬件以及监控系统构成，包括监控管理系统、工业以太网总线、PV阵
4、列、数据采集模块、联网服务器、环境监测仪、光伏汇流箱、光伏并网逆变器、光伏储能蓄电池管理系统、直流智能充电机、交流智能充电桩构成，选用最先进的设备，满足XX市电动汽车充电光伏并网储能电站的要求。2.1. 2设计原则 技术先进：采用先进的处理、控制、通信配套设备及技术手段。 高可靠性：软硬件均采用技术成熟，并经过国家认证机构检测的产品。 可扩展性强：模块化结构便于扩容和扩展。 节省投资：系统设备具有高性能价格比。 节能、节约：智能控制实现节电节能及节约维修管理资源。 标准化：所采用的产品均符合国内外通讯、电气标准。2.2. 统结构2.3. 2.1系统优点概述随着太阳能光电子产业的发展，出现了可以
5、综合利用太阳能光伏组件阵列，市电和备用油机的并网混合供电系统。这种系统通常是控制器和逆变器集成一体化，使用电脑芯片全面控制整个系统的运行，综合利用各种能源达到最佳的工作状态，并还可以使用蓄电池进一步提高系统的负载供电保障率，例如AES的SMD逆变器系统。该系统可以为本地负载提供合格的电源，并可以作为一个在线的UPS（不间断电源）工作。还可以向电网供电或者从电网获得电力。2.2.2系统结构图市电AC380V2. 2.3系统功能概述系统功能：系统的工作方式是将市电和太阳能电源并行工作，对于本地负载而言，如果光伏组件产生的电能足够负载使用，它将直接使用光伏组件产生的电能供给负载的需求。如果光伏组件产
6、生的电能超过即时负载的需求还能将多余的电能返回到电网；如果光伏组件产生的电能不够用，则将自动启用市电，使用市电供给本地负载的需求，而且，当本地负载的功率消耗小于SMD逆变器的额定市电容量的60%时，市电就会自动给蓄电池充电，保证蓄电池长期处于浮充状态；如果市电产生故障，即市电停电或者是市电的品质不合格，系统就会自动的断开市电，转成独立工作模式，由蓄电池和逆变器提供负载所需的交流电能。一旦市电恢复正常，即电压和频率都恢复到上述的正常状态以内，系统就会断开蓄电池，改为并网模式工作,由市电供电。同时将系统监控、控制和数据采集功能集成在控制芯片中。该系统的核心器件是控制器和逆变器。PV阵列采集电能后经
7、控制器可以给储能电池组充电，可以直接提供给直流充电机给电动汽车快速充电,经逆变器调压后可以给交流充电桩及辅助照明系统提供电能。系统特点： 自动切换，无需人工干预： 利用光伏组件进行充电，清洁能源，绿色环保： 采用大容量锂电池，确保充电系统有XX小时的后备时间； 市电供电优先，系统运行可靠性高。能监控充电、电池储能、太阳能并网系统等，能实现对各项参数的监控、能形成运行参数的记录等。能协调充电、电池储能、太阳能并网系统各自的输出功率，能实现对分布式供电系统的控制和孤岛检测保证安全，验证离网运行的可能性。2. 2.4系统基本功能组成（一）、电力设备控制子系统功能： 太阳能能量收集、存储控制； 升压、
8、逆变、并网、母线、继电保护控制 交直流充电设备、照明设备控制；（二）、计量子系统功能： 太阳能发电计量； 电网馈电计量； 储能系统电能量计量； 充电设备计量； 并网电量计量； 电动汽车用电计量。（三）、安防和环境系统功能： 音视频监控，防火、防盗； 危险气体监测和环境监测； 空调、通风控制。（四）、设备运行信息管理子系统功能： 设备台账： 使用记录； 运行周期； 生命周期管理。（五）用户接口子系统功能： 客户信息认证平台； 交直流充电设备等人机交互界面； 被充电的电动汽车。三、系统实现方式与技术指标3. 1光伏储能电站监控中心3.1.1监控中心硬件组成监控中心作为光伏并网电站的控制心脏，担负着
9、光伏并网电站自动控制和管理任务。监控中心由监控工作站、总控服务器、打印机、通信设备、以及大屏幕等组成。同时，系统具有网络接口，只要接入服务器，管理工作站等，系统就可以很方便地组接入智能电网，通过网络实现监控数据和图像信息共享。3L2监控中心配置说明监控工作站采用工业控制计算机，连续运行平均无故障时间为30000-50000小时。服务器选用知名品牌专用服务器。打印机选用A4的激光打印机。大屏显示系统（选配）大屏幕显示系统可采用投影机、背投显示器，根据监控中心具体情况。也可采用大屏幕高清晰等离子显示器或道路照明专用LED电子显示屏。不间断电源UPS（选配）选用8小时长延时UPS,停电时维持系统正常
10、工作，保证数据的完整性和系统的实时性。3.1. 3储能电站联合控制调度子系统常规的储能电站控制系统使用的产品来自于不同的供应商。几乎每个产品供应商都具有一套自己的标准,整个储能电站里运行的规约就可能达到好几种。于是当一个储能电站需要将不同厂商的产品集成到一个系统时，就不得不花很大的代价做通信协议转换装置，这样做一方面增加了系统的复杂性降低了可靠性，另一方面增加了系统成本和维护的复杂性。因此本方案建议采用基于IEC61850的系统方案。IEC61850是关于变电站自动化系统的通讯网络和系统的国际标准。制定IEC61850主要目的就是使不同制造厂商的产品具有互操作性,使它们可以方便地集成到一个系统
11、中去，能够在各种自动化系统内部准确、快速地交换数据，实现无缝集成和互操作。由于联合发电智能监控系统采用IEC61850协议，所以在储能电站也采用基于IEC61850的控制系统有利于处理并传送从储能电站控制系统到联合发电智能监控系统各种实时信息。储能电站控制系统采用模块化、功能集成的设计思想，分为系统层和设备层两层结构，全站监控双网采用100M光纤以太网作为通信网络，采用星型网络结构。 系统层配置：系统层主要实现实时数据采集、与联合发电智能监控系统通信等功能。 实时数据采集通过子系统的智能组件从功率调节系统、电池系统、配电系统获取数据，这些数据包括电池容量、线路状态、电流、有功功率、无功功率、功
12、率系数和平均值。 与联合发电智能监控系统通信：在储能电站和变电站之间铺设光纤，将储能电站的实时数据、故障信息等上传到联合发电智能监控系统；同时接受联合发电智能监控系统下发的控制命令。A设备层配置设备层由电池管理系统（BYS）及其智能组件、能量管理系统（PCS）及其智能组件、配电系统保护测控装置等。 电池管理系统（BMS）及其智能组件：电池管理系统（BMS）对整个储能系统的安全运行、储能系统控制策略的选择、充电模式的选择以及运营成本都有很大的影响。电池管理系统无论是在电池的充电过程还是放电过程，都要可靠的完成电池状态的实时监控和故障诊断。并通过智能组件将相关信息转化为IEC61850协议通过光以
13、太网上送到监控系统，以便采用更加合理的控制策略，达到有效且高效使用电池的目的。 能量管理系统（PCS）及其智能组件：能量管理系统（PCS）实现对电池充放电的控制，满足储能系统并网要求。研究多目标的变流器控制策略，一方面精确控制充放电过程中的电压、电流，确保电池组高效充放电；另一方面根据调度指令，进行双向平滑切换运行，实现有功、无功独立控制。另外，在电网故障条件下，研究多储能PCS单元的协调控制，实现对局部电网的安全运行。智能组件将PCS需要上传的开关量、模拟量、非电量、运行信息等转换为IEC61850协议通过以太网上传给监控系统，同时将监控系统下发的模式切换命令及定值设定转发给PCSo 配电系
