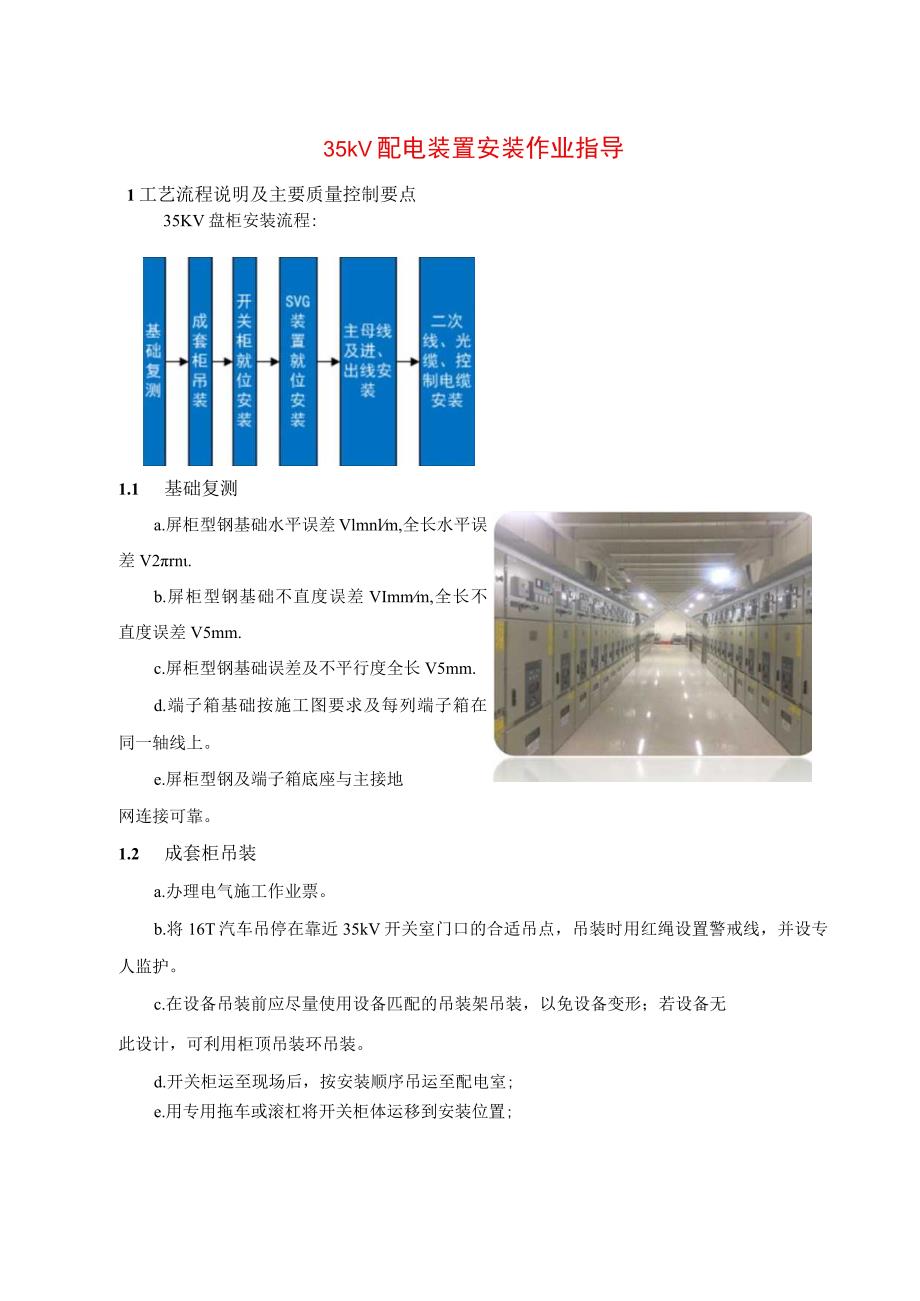

1、35kV配电装置安装作业指导1工艺流程说明及主要质量控制要点35KV盘柜安装流程:1.1 基础复测a.屏柜型钢基础水平误差Vlmnlm,全长水平误差V2rn.b.屏柜型钢基础不直度误差VImmm,全长不直度误差V5mm.c.屏柜型钢基础误差及不平行度全长V5mm.d.端子箱基础按施工图要求及每列端子箱在同一轴线上。e.屏柜型钢及端子箱底座与主接地网连接可靠。1.2 成套柜吊装a.办理电气施工作业票。b.将16T汽车吊停在靠近35kV开关室门口的合适吊点，吊装时用红绳设置警戒线，并设专人监护。c.在设备吊装前应尽量使用设备匹配的吊装架吊装，以免设备变形；若设备无此设计，可利用柜顶吊装环吊装。d.

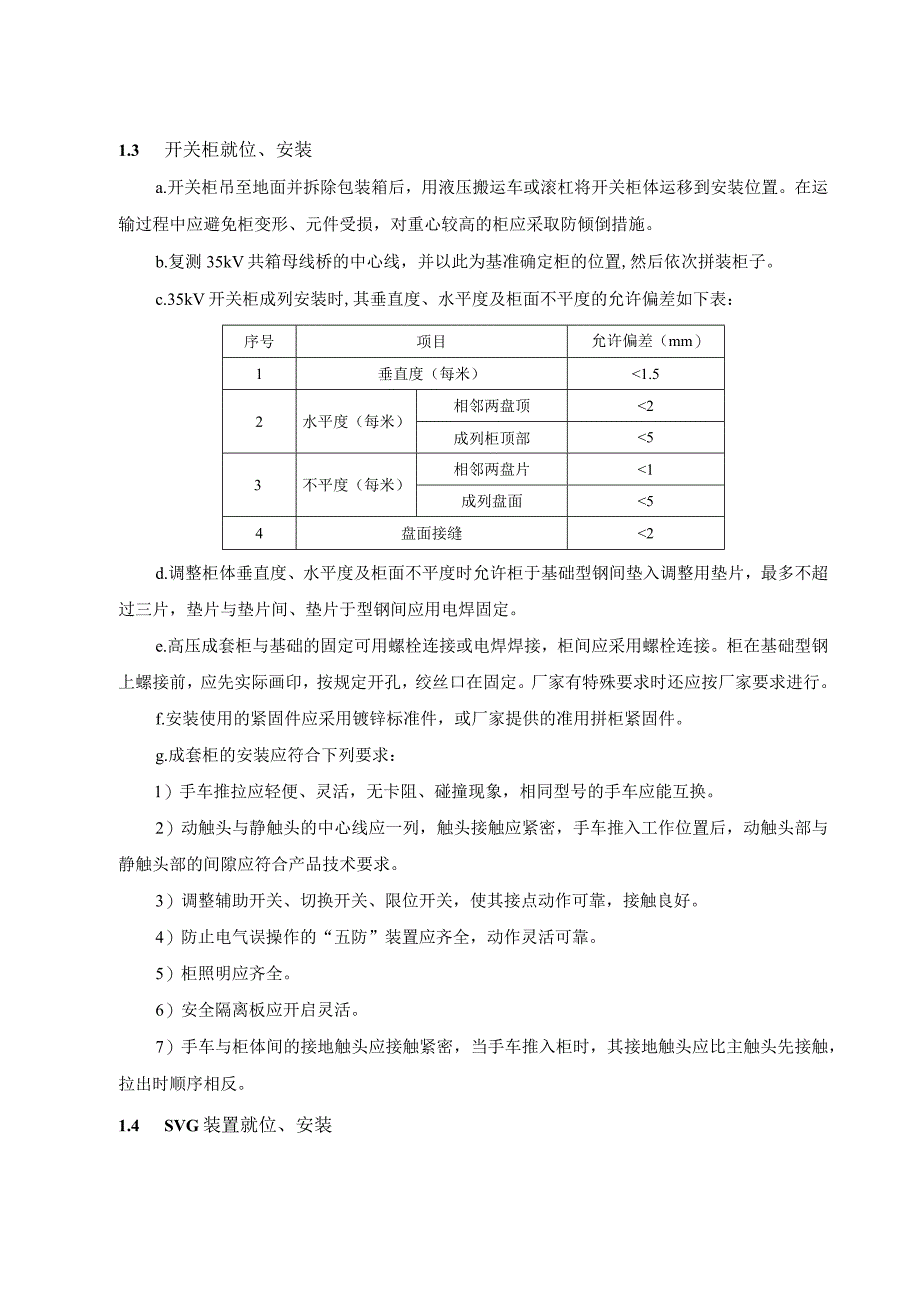

2、开关柜运至现场后，按安装顺序吊运至配电室;e.用专用拖车或滚杠将开关柜体运移到安装位置;1.3 开关柜就位、安装a.开关柜吊至地面并拆除包装箱后，用液压搬运车或滚杠将开关柜体运移到安装位置。在运输过程中应避免柜变形、元件受损，对重心较高的柜应采取防倾倒措施。b.复测35kV共箱母线桥的中心线，并以此为基准确定柜的位置,然后依次拼装柜子。c.35kV开关柜成列安装时,其垂直度、水平度及柜面不平度的允许偏差如下表：序号项目允许偏差（mm）1垂直度（每米）1.52水平度（每米）相邻两盘顶2成列柜顶部53不平度（每米）相邻两盘片1成列盘面54盘面接缝2d.调整柜体垂直度、水平度及柜面不平度时允许柜于基
3、础型钢间垫入调整用垫片，最多不超过三片，垫片与垫片间、垫片于型钢间应用电焊固定。e.高压成套柜与基础的固定可用螺栓连接或电焊焊接，柜间应采用螺栓连接。柜在基础型钢上螺接前，应先实际画印，按规定开孔，绞丝口在固定。厂家有特殊要求时还应按厂家要求进行。f.安装使用的紧固件应采用镀锌标准件，或厂家提供的准用拼柜紧固件。g.成套柜的安装应符合下列要求：1）手车推拉应轻便、灵活，无卡阻、碰撞现象，相同型号的手车应能互换。2）动触头与静触头的中心线应一列，触头接触应紧密，手车推入工作位置后，动触头部与静触头部的间隙应符合产品技术要求。3）调整辅助开关、切换开关、限位开关，使其接点动作可靠，接触良好。4）防

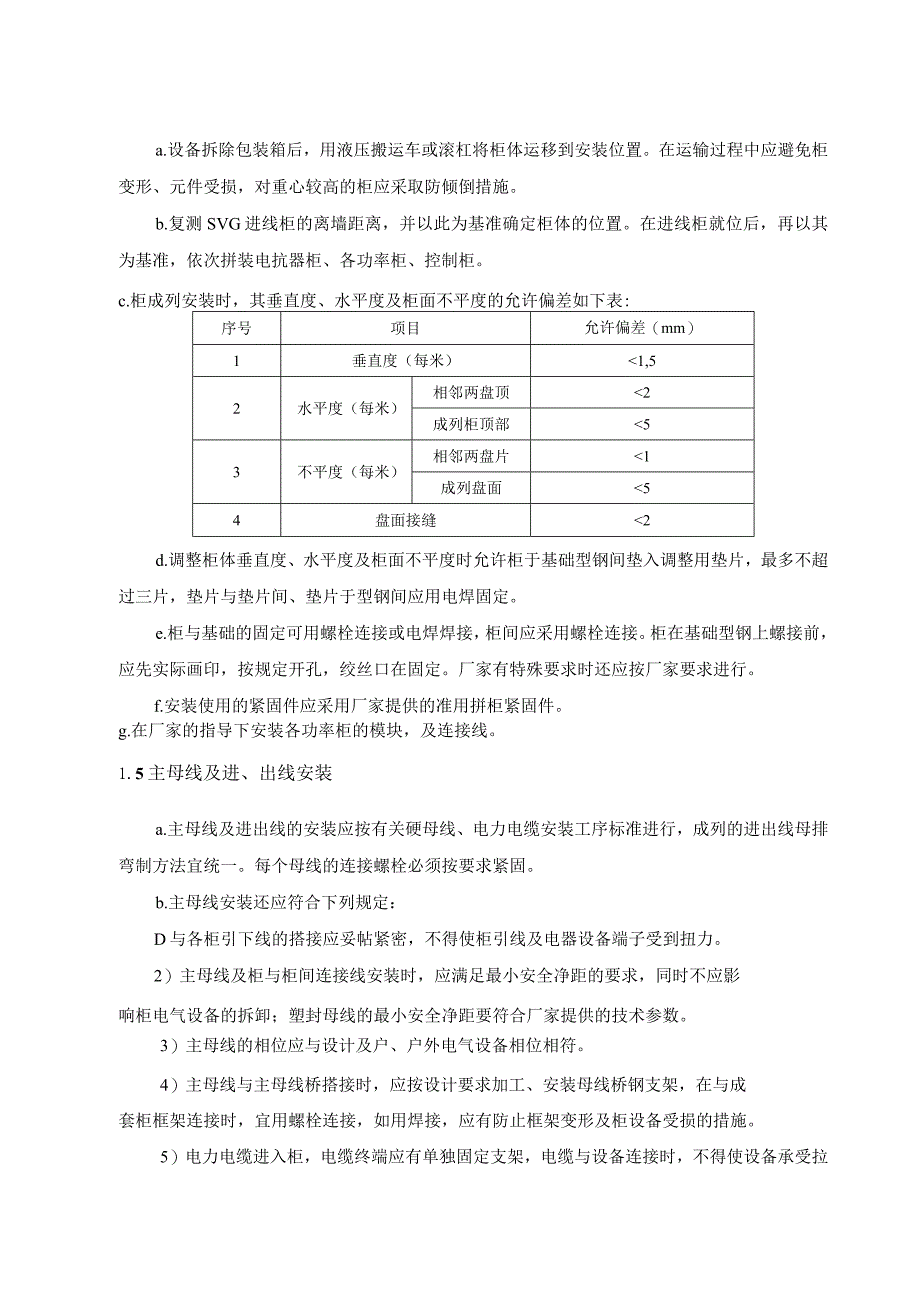

4、止电气误操作的“五防”装置应齐全，动作灵活可靠。5）柜照明应齐全。6）安全隔离板应开启灵活。7）手车与柜体间的接地触头应接触紧密，当手车推入柜时，其接地触头应比主触头先接触，拉出时顺序相反。1.4 SVG装置就位、安装a.设备拆除包装箱后，用液压搬运车或滚杠将柜体运移到安装位置。在运输过程中应避免柜变形、元件受损，对重心较高的柜应采取防倾倒措施。b.复测SVG进线柜的离墙距离，并以此为基准确定柜体的位置。在进线柜就位后，再以其为基准，依次拼装电抗器柜、各功率柜、控制柜。c.柜成列安装时，其垂直度、水平度及柜面不平度的允许偏差如下表:序号项目允许偏差（mm）1垂直度（每米）1,52水平度（每米）
5、相邻两盘顶2成列柜顶部53不平度（每米）相邻两盘片1成列盘面54盘面接缝2d.调整柜体垂直度、水平度及柜面不平度时允许柜于基础型钢间垫入调整用垫片，最多不超过三片，垫片与垫片间、垫片于型钢间应用电焊固定。e.柜与基础的固定可用螺栓连接或电焊焊接，柜间应采用螺栓连接。柜在基础型钢上螺接前，应先实际画印，按规定开孔，绞丝口在固定。厂家有特殊要求时还应按厂家要求进行。f.安装使用的紧固件应采用厂家提供的准用拼柜紧固件。g.在厂家的指导下安装各功率柜的模块，及连接线。1.5主母线及进、出线安装a.主母线及进出线的安装应按有关硬母线、电力电缆安装工序标准进行，成列的进出线母排弯制方法宜统一。每个母线的连
6、接螺栓必须按要求紧固。b.主母线安装还应符合下列规定：D与各柜引下线的搭接应妥帖紧密，不得使柜引线及电器设备端子受到扭力。2）主母线及柜与柜间连接线安装时，应满足最小安全净距的要求，同时不应影响柜电气设备的拆卸；塑封母线的最小安全净距要符合厂家提供的技术参数。3）主母线的相位应与设计及户、户外电气设备相位相符。4）主母线与主母线桥搭接时，应按设计要求加工、安装母线桥钢支架，在与成套柜框架连接时，宜用螺栓连接，如用焊接，应有防止框架变形及柜设备受损的措施。5）电力电缆进入柜，电缆终端应有单独固定支架，电缆与设备连接时，不得使设备承受拉力。1.6二次线、光缆、控制电缆安装a.二次线、光缆、控制电缆
7、安装应符合有关安装工序标准。b.二次线、光缆及控制电缆的安装还应符合下列规定：D使用于连接可动部位的导线应用多股软导线，敷设时不宜太紧，应有适当的余度，可动部分应有加强绝缘层，并用卡子将两端固定。2）柜控制电缆位置不应妨碍手车的进出，并应固定牢固，电器闭锁装置切换应可靠，动作正确。3）监控一体成套柜的软光缆应有护套保护并与控制电缆分开固定。2危险点辨识及预控措施:作业活动危险点（危险源）防类型预控措施气焊、气割气焊、气割作业烧伤或发生爆炸烧伤、爆炸1 .焊炬、割炬点火前应检查各连接处及胶带的严密性。2 .严禁用氧气吹扫衣物，不得将点燃的焊炬、割炬作照明。3 .气割时应有防止割件倾倒、坠落的措施
8、。4 .乙焕带着火时，应先灭火后停气：氧气带着火时，应先停气，后灭火。5 .氯、乙焕带严禁沾染油脂，严禁串通连接或互换使用。6 .气瓶不得与带电体接触，气瓶的气体不得全部用尽。乙烘瓶应直立使用，氧、乙块瓶安全距离为5m以上。焊接焊接时烫伤、触电烫伤、触电伤害1、焊工应衣着整齐，穿绝缘鞋。2、按要求使用劳动保护用品。3、电焊把的线破损时应及时包扎。清理焊缝时，戴好防护镜，注意飞溅伤人高压试验触电触电伤害不使用老化电缆线，加装漏电保护器l压试验容性试品放电、烧伤触电对容性试品作可靠的放电处理高处作业全保能坠安废L不，高不加虬造落一坠落伤害离地2m及以上作业要扎好安全带、且保险绳挂在上方牢固可靠处。
9、安全带要精心使用、随时检查，出现问题及时更换。安装作业安全设施不完善、作业环境不安全又未采取措施，可能造成事故坠落伤害按要求完善安全设施整治作业环境；否则，严禁布置施工，工人有权拒绝施工。采取的措施因地治宜、合理可靠。安装作业违章违纪作业，违反安全交底要求，可能造成事故意外伤害遵章守纪，按规程标准作业，施工中严禁打闹、抛物等违章违纪行为。严格按技术交底施工，不得擅自窜改。3工艺J质量要求：工艺名称工艺标准施工要点示例图片IOkV开关柜（1）盘柜体底座与基础连接牢固，导通良好，可开启屏门用软铜导线可靠接地。（2）盘柜面平整，附件齐全，门销开闭灵活，照明装置完好，盘柜前后标识齐全、清晰。（3）盘柜
10、体垂直度误差1.5mmm,相邻两柜顶部水平误差2mm,成列柜顶部水平误差V5mm;相邻两柜盘面误差V1mm,成列柜面盘面误差5mm,相间接缝误差V2nuno（4）盘柜母线或继保屏上小母线相间与对地距离符合规要求。（1）基础槽钢允许偏差：不直度Vlmmm,全长V5mm；水平VIminm,全长V5mm。位置误差及不平行度Va1111）o（2）基础槽钢与接地网连接可靠。（3）紧固件应经热镀锌防腐处理。（4）所有安装螺栓紧固可靠。二）盛，I4质量通病防治措施:质量通病防治措施执行情况检查表工程名称风电场工程土建施工及设备安装调试工程。单位（子单位）工程35kV配电装置安装施工单位项目经理序号防治措施执
11、行情况1母线的连接螺栓必须按要求紧固2支持瓷瓶不得固定在弯曲处，固定点应在弯曲处两侧直线段250m处。3相邻母线接头不应固定在同一瓷瓶间隔，应错开间隔安装。4母线平置安装时，贯穿螺栓应由下往上穿；母线立置安装时，贯穿螺栓应由左向右、由里向外穿，连接螺栓长度宜露出螺母23扣。项目部质检员（安全员）：年月日专业监理工程师：年月日5强制性条文:强制性条文执行情况检查表工程名称风电场工程土建施工及设备安装调试工程。单位（子单位）工程名称35kV及站用配电装置安装分部（子分部）工程名称主变进线、馈线和电容器组配电柜安装分项工程名称基础型钢安装施工单位项目经理强制性条文容执行要素执行情况相关资料强制性条文
12、容执行要素执行情况相关资料电气装置安装工程低压电器施工及验收规（GB50254-1996）屋外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门：接地检查接地检查记录编号：3.10.2配电变压器等电气装置安装在由其供电的建筑物的配电装置室时,其接地装置应与建筑物基础钢筋相连.与基础钢筋相连接地检查记录编号：3.10.3引入配电装置室的每条架空线路安装的避雷器的接地线,应与配电装置室的接地装置连接,但在入地处应敷设集中接地装置。与配电装置室接地连接接地检查记录编号：敷设集中接地装置型式接地电阻接地电阻：接地检查记录编号：项目部质检员（安全员）：年月曰专业监理工程师：年月曰工程名称风
13、电场工程土建施工及设备单位（子单35kV及站用配电装置安分部（子分部）工程名称主变进线、馈线和电容器组配电柜安装分项工程名称配电柜安装施工单位项目经理强制性条文容执行要素执行情况相关资料强制性条文容执行要素执行情况相关资料电气装置安装工程低压电器施工及验收规（GB50254-1996）安装调试工程。位）工程名称装交直流电力电缆的接头盒、终端头和膨胀器的金属外壳和可触及的电缆金属护层和穿线的钢管。穿线的钢管之间或钢管和电器设备之间有金属软管过渡的，应保证金属软管段接地畅通；接地检查检查记录编号铠装控制电缆的金属护层；接地检查接地检查记录编号：“五防”装置齐全2.0.9手车式柜的安装尚应符合下列要
