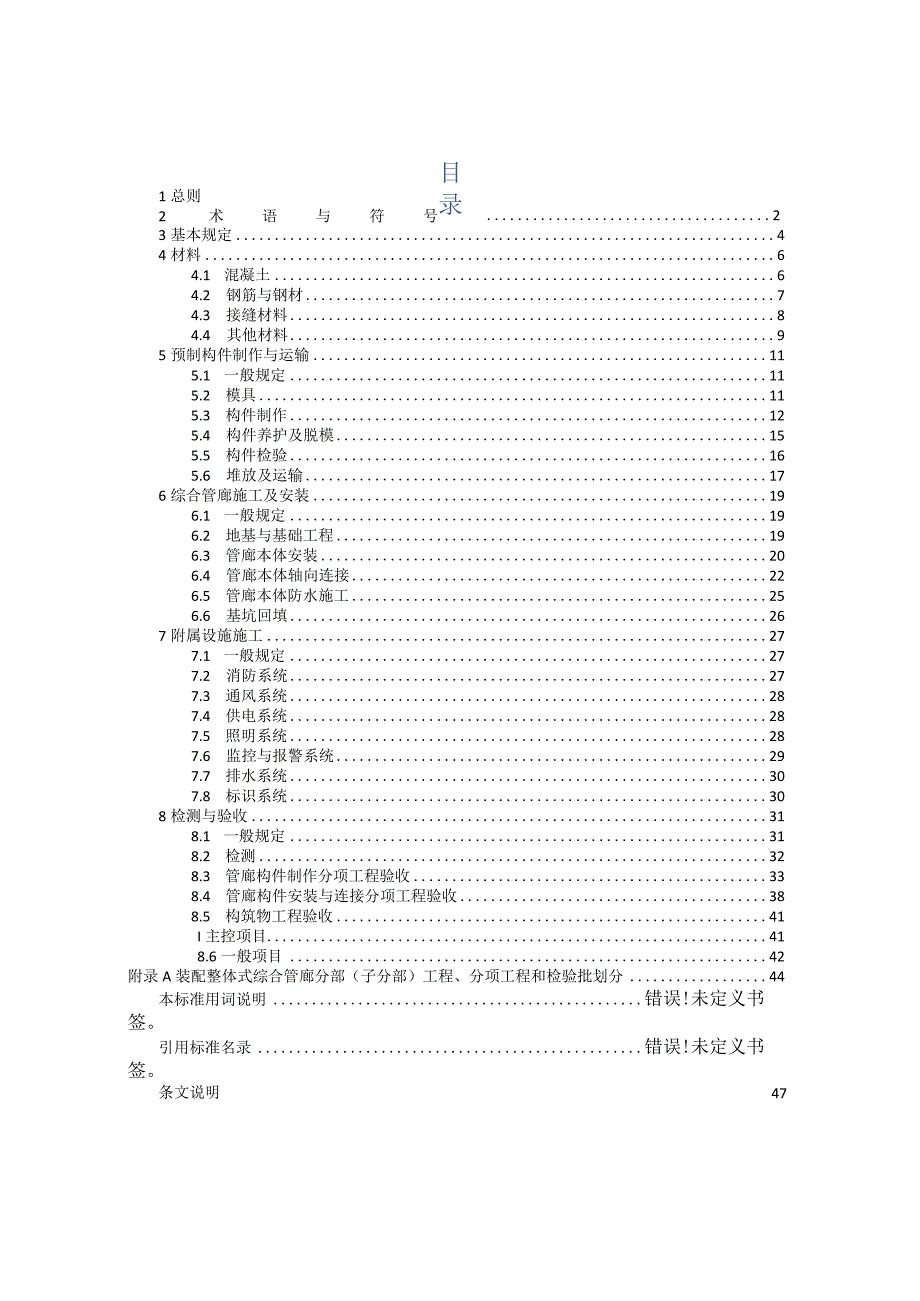

1、预制装配整体式综合管廊施工及质量验收规程目录1总则2术语与符号23基本规定44材料64.1 混凝土64.2 钢筋与钢材74.3 接缝材料84.4 其他材料95预制构件制作与运输115.1 一般规定115.2 模具115.3 构件制作125.4 构件养护及脱模155.5 构件检验165.6 堆放及运输176综合管廊施工及安装196.1 一般规定196.2 地基与基础工程196.3 管廊本体安装206.4 管廊本体轴向连接226.5 管廊本体防水施工256.6 基坑回填267附属设施施工277.1 一般规定277.2 消防系统277.3 通风系统287.4 供电系统287.5 照明系统287.6

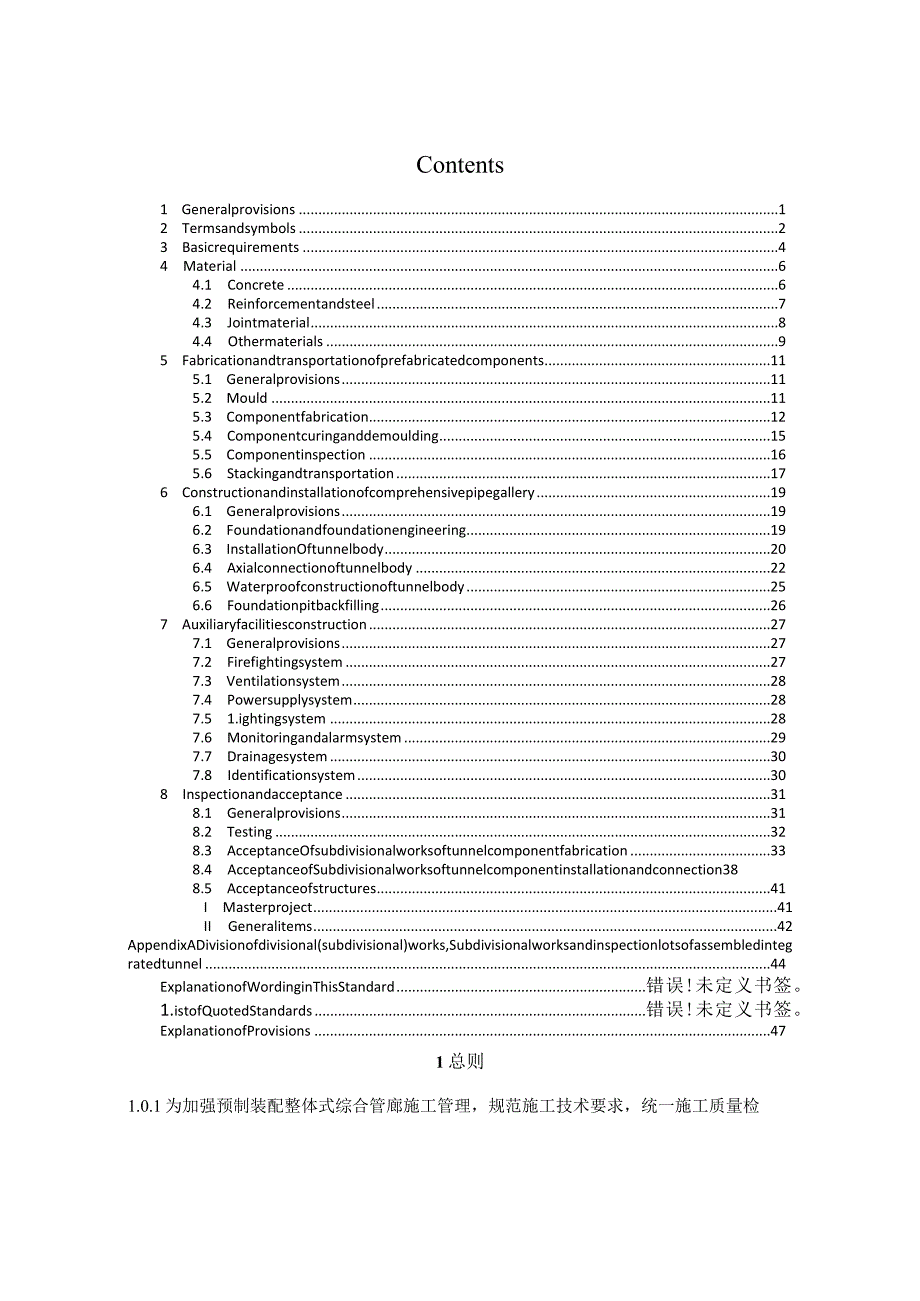

2、监控与报警系统297.7 排水系统307.8 标识系统308检测与验收318.1 一般规定318.2 检测328.3 管廊构件制作分项工程验收338.4 管廊构件安装与连接分项工程验收388.5 构筑物工程验收41I主控项目418.6 一般项目42附录A装配整体式综合管廊分部（子分部）工程、分项工程和检验批划分44本标准用词说明错误!未定义书签。引用标准名录错误!未定义书签。47条文说明Contents1 Generalprovisions12 Termsandsymbols23 Basicrequirements44 Material64.1 Concrete64.2 Reinforceme
3、ntandsteel74.3 Jointmaterial84.4 Othermaterials95 Fabricationandtransportationofprefabricatedcomponents115.1 Generalprovisions115.2 Mould115.3 Componentfabrication125.4 Componentcuringanddemoulding155.5 Componentinspection165.6 Stackingandtransportation176 Constructionandinstallationofcomprehensivep
4、ipegallery196.1 Generalprovisions196.2 Foundationandfoundationengineering196.3 InstallationOftunnelbody206.4 Axialconnectionoftunnelbody226.5 Waterproofconstructionoftunnelbody256.6 Foundationpitbackfilling267 Auxiliaryfacilitiesconstruction277.1 Generalprovisions277.2 Firefightingsystem277.3 Ventil
5、ationsystem287.4 Powersupplysystem287.5 1.ightingsystem287.6 Monitoringandalarmsystem297.7 Drainagesystem307.8 Identificationsystem308 Inspectionandacceptance318.1 Generalprovisions318.2 Testing328.3 AcceptanceOfsubdivisionalworksoftunnelcomponentfabrication338.4 AcceptanceofSubdivisionalworksoftunn
6、elcomponentinstallationandconnection388.5 Acceptanceofstructures41I Masterproject41II Generalitems42AppendixADivisionofdivisional(subdivisional)works,Subdivisionalworksandinspectionlotsofassembledintegratedtunnel44ExplanationofWordinginThisStandard错误!未定义书签。1.istofQuotedStandards错误!未定义书签。Explanationo
7、fProvisions471总则1.0.1为加强预制装配整体式综合管廊施工管理，规范施工技术要求，统一施工质量检验、验收标准，确保工程质量，制定本标准。1.0.2本标准适用于采用预制装配整体式的钢筋混凝土综合管廊的施工及质量验收。1.0.3预制装配综合管廊工程的施工及验收，除应符合本标准外，尚应符合现行国家、行业有关标准的规定。2术语与符号2.0.1综合管廊utilitytunnel建于城市地下用于容纳两类及以上城市工程管线的构筑物及附属设施。2.0.2预制装配式混凝土综合管廊monolithicprecastconcreteutilitytunnel全部或部分综合管廊主体结构由预制混凝土构件
8、在现场采用分块拼装或叠合工艺装配成的综合管廊。简称预制装配式综合管廊。2.0.3叠合板compositeslab由预制混凝土构件和后浇混凝土组成，以两阶段成型的整体结构板。2.0.4预制混凝土构件precastconcretecomponent以混凝土为基本材料预先在工厂制成的建筑构件。2.0.5预应力筋连接prestressedtendonconnection将相邻预制构件采用预应力混凝土用钢丝、钢绞线、螺纹钢筋、钢棒或者纤维增强塑料筋组合成整体的连接方式。2.0.6螺栓连接boltedconnection相组合的预制构件构件之间或相邻的预制构件之间采用螺栓组合成整体的连接方式。2.0.7柔
9、性承插口连接flexiblebellandspigotconnection相邻的预制构件端部设置承口与插口，承口与插口采用橡胶圈等材料密封组合成能够承受一定量线变位、角变位的连接方式。2.0.8管廊安装车utilitytunnelinstallationvehicle在基坑内用于管廊预制构件安装的特殊安装设备，主要由行走装置、支撑装置、主体结构、导向装置及举升装置等组成。2.0.9细部构造防水detailstructuralpositionwaterproof在结构物的变形缝、预制构件接缝、施工缝、穿墙管、预埋件、预留孔洞等较容易出现渗漏水的特殊部位的防水措施。2.0.10合模mouldclo
10、sing通过人力、液压千斤顶等辅助系统将模具各模块精准拼合的过程。2.0.11开模mouldopening通过人力、液压千斤顶等辅助系统使模具各模块相互分开的过程。2.0.12立式模具verticalmould构件混凝土浇筑成型时，预制构件长度方向垂直于水平面布置的模具。2.0.13卧式模具horizontalmould构件混凝土浇筑成型时，预制构件长度方向平行于水平面布置的模具。2.0.14钢筋骨架reinforcementskeleton经绑扎、焊接成型的构件钢筋整体。2.0.15过渡段transitionsegment预制构件预制装配综合管廊与现浇综合管廊的连接区段。2.0.16附属设施
11、subsidiaryfacility除管廊土建结构以外的，用于维护综合管廊正常运行的消防、通风、供电、照明、监控、排水及标识等设施。3基本规定3.0.1施工单位应建立质量和安全管理体系，并建立质量检验制度和安全生产责任制度。3.0.2施工单位应根据设计、生产、装配一体化的原则进行预制装配整体式综合管廊施工的整体策划，并根据结构、管线、附属设施等专业要求制定施工组织设计文件。3.0.3施工单位应制定预制装配整体式综合管廊构件预制、运输和装配施工各个流程的质量及安全管理制度。3.0.4施工前，施工单位应编制构件吊装、运输及安装专项施工方案，对危险性较大的分部分项工程尚应编制专项施工方案。3.0.5
12、施工前，建设单位应组织勘察、设计、监理、施工等单位对设计文件进行交底和会审。3.0.6管廊预制构件应由专业厂家或专业队伍制作，现场装配应由专业施工队伍完成，制作及装配作业人员应经过专项培训。3.0.7主要原材料、半成品、成品、建筑构配件、器具和设备应具有相应的质量证明文件，并应进行现场检验。3.0.8管廊预制构件进场后应该检查构件出厂质量证明文件，检查并核对预制构件的混凝土强度、外观质量、尺寸偏差等是否符合要求。3.0.9施工用的大中型设备，应满足施工要求，且应在合格检定有效期内。起重安装时，应统一指挥，特种作业人员应持证上岗。3.0.10施工前，应对施工作业人员进行安全及技术交底。3.0.1
13、1施工过程中，各项施工方案和安全技术措施应落实到位，工序控制应符合设计和标准规定。3.0.12施工单位应遵守国家和地方政府有关环境保护的法律、法规，应控制施工现场的扬尘、废气、建筑垃圾、污水、光污染、噪声等对环境造成污染和危害。3.0.13施工单位应遵守国家有关劳动保护的法规，应采取通风、防尘、照明、防辐射等措施，并配备专业作业工具。3.0.14预制装配整体式综合管廊构件预制、构件装配等施工过程宜采用建筑信息模型（BlM）等信息技术。3.0.15综合管廊的主体工程施工质量验收时，应提供下列文件和记录：1图纸会审、设计变更、洽商记录；2原材料质量合格证书及检（试）验报告；3工程施工记录；4隐蔽工
14、程验收记录；5混凝土试件及管道、设备系统试验报告；6分项、分部工程质量验收记录；7竣工图及其他有关文件和记录。3.0.16预制装配整体式综合管廊主体工程、防水工程及附属工程应经过竣工验收合格后，方可投入使用。3.0.17预制装配整体式综合管廊运营管理应符合现行标准城市综合管廊运营管理技术标准TCECS5312018的有关规定。3.0.18有人防要求的预制装配整体式综合管廊施工应符合当地有关人防部门的质量验收要求。4材料1.1.1 土1.1.2 混凝土原材料应符合下列要求：1水泥宜采用不低于强度等级42.5的硅酸盐、普通硅酸盐水泥，质量应符合现行国家标准通用硅酸盐水泥GB175的规定；2细骨料宜
15、选用细度模数为2.33.0的中粗砂，质量应符合现行国家标准普通混凝土用砂、石质量及检验方法标准JGJ52的规定，不得使用海砂；3粗骨料宜选用粒径为525mm的碎石，质量应符合现行国家标准普通混凝土用砂、石质量及检验方法标准JGJ52的规定；4拌合用水应符合现行国家标准混凝土拌合用水标准JGJ63的规定；5粉煤灰应符合现行国家标准用于水泥和混凝土中的粉煤灰GB/T1596中的I级或II级各项技术性能及质量指标；6外加剂品种应通过试验室进行试配后确定，质量应符合现行国家标准混凝土外加剂GB8076混凝土外加剂应用技术规范GB5O119等和有关环境保护的规定。1.1.3 混凝土应按国家现行标准普通混凝土配合比设计规程JGJ55的有关规定，根据混凝土强度等级、耐久性和工作性等要求进行配合比设计。1.1.4 用于管廊预制
