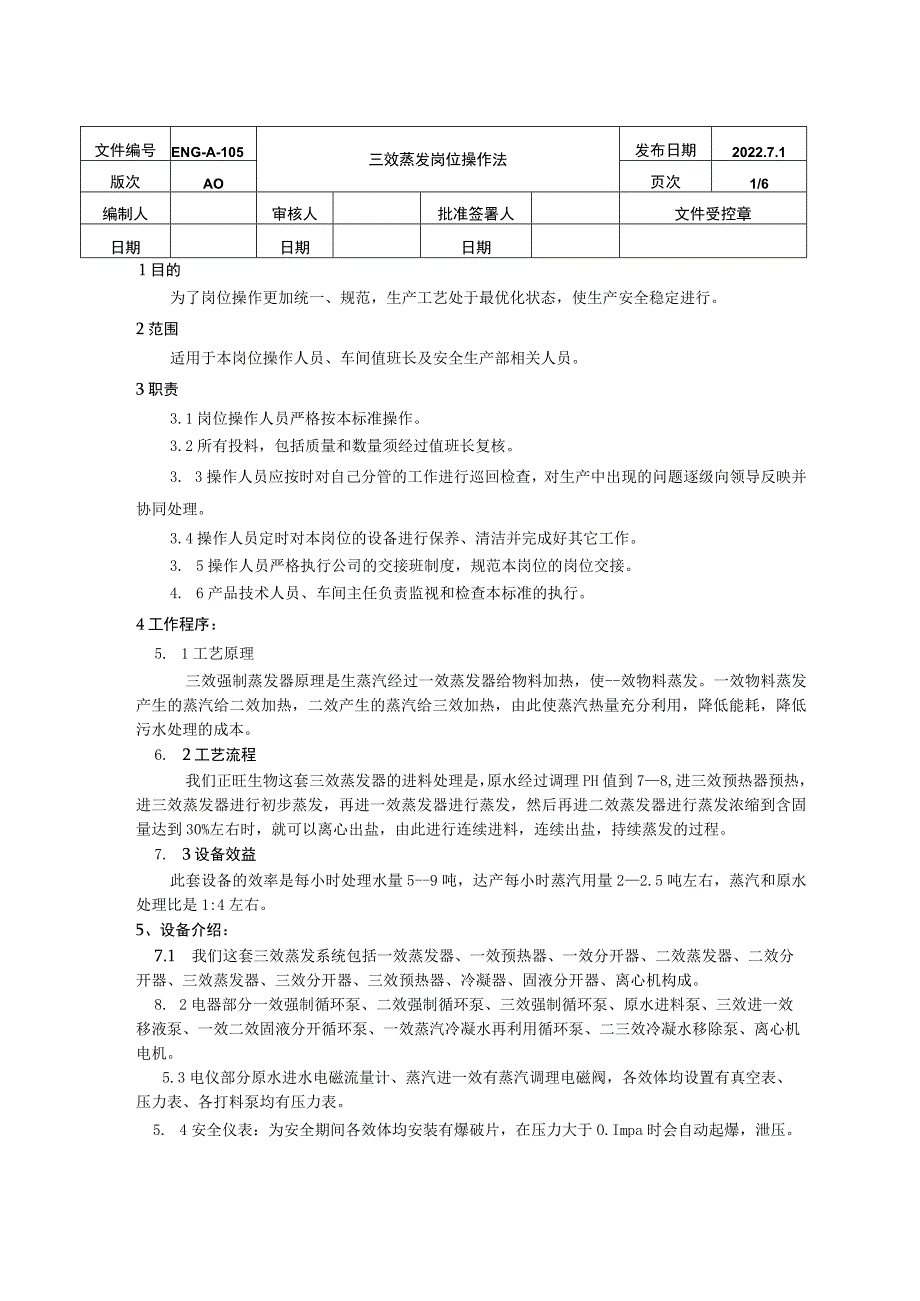

三效蒸发岗位操作规程.docx_第1页
第1页 / 共3页

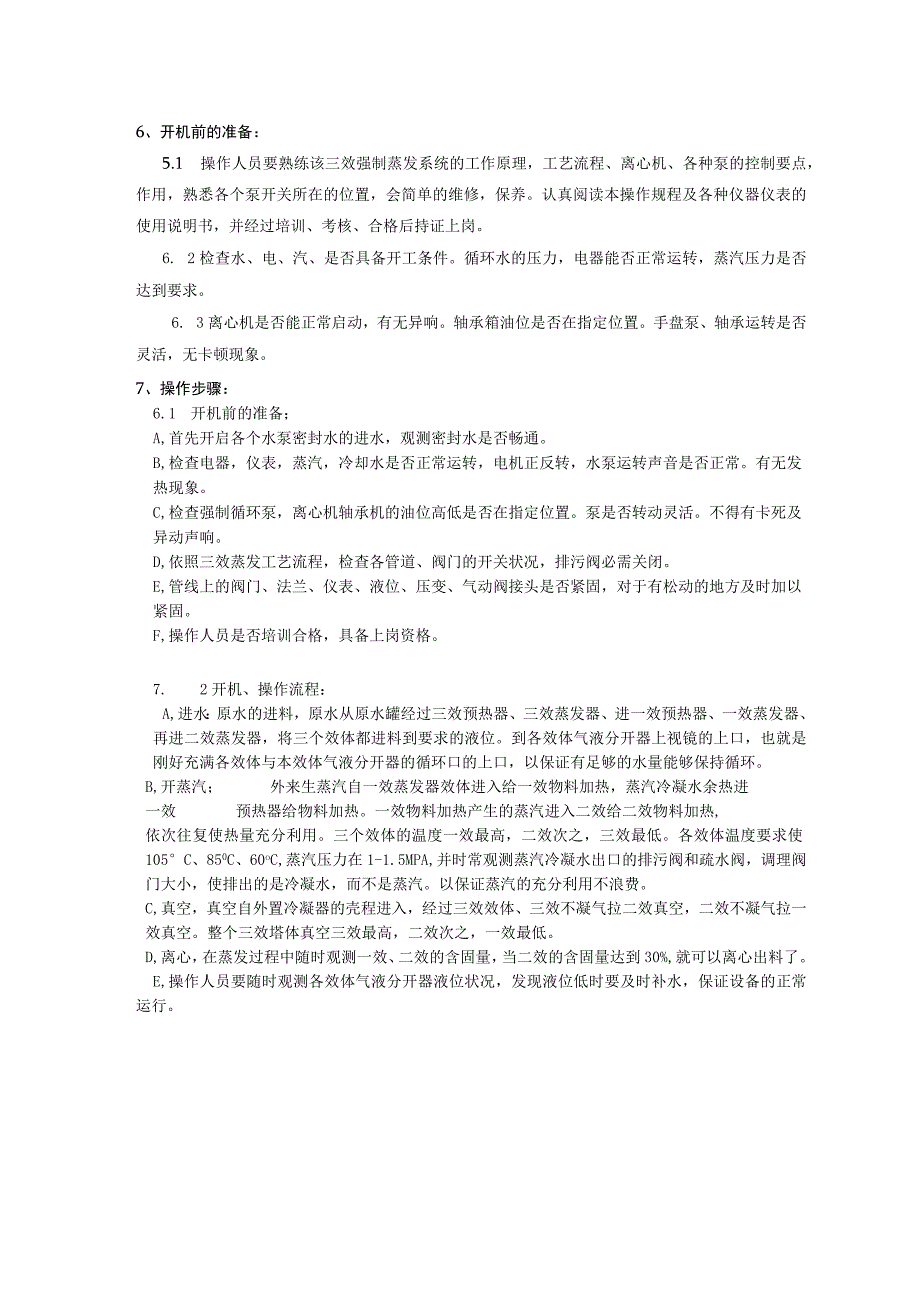

三效蒸发岗位操作规程.docx_第2页
第2页 / 共3页

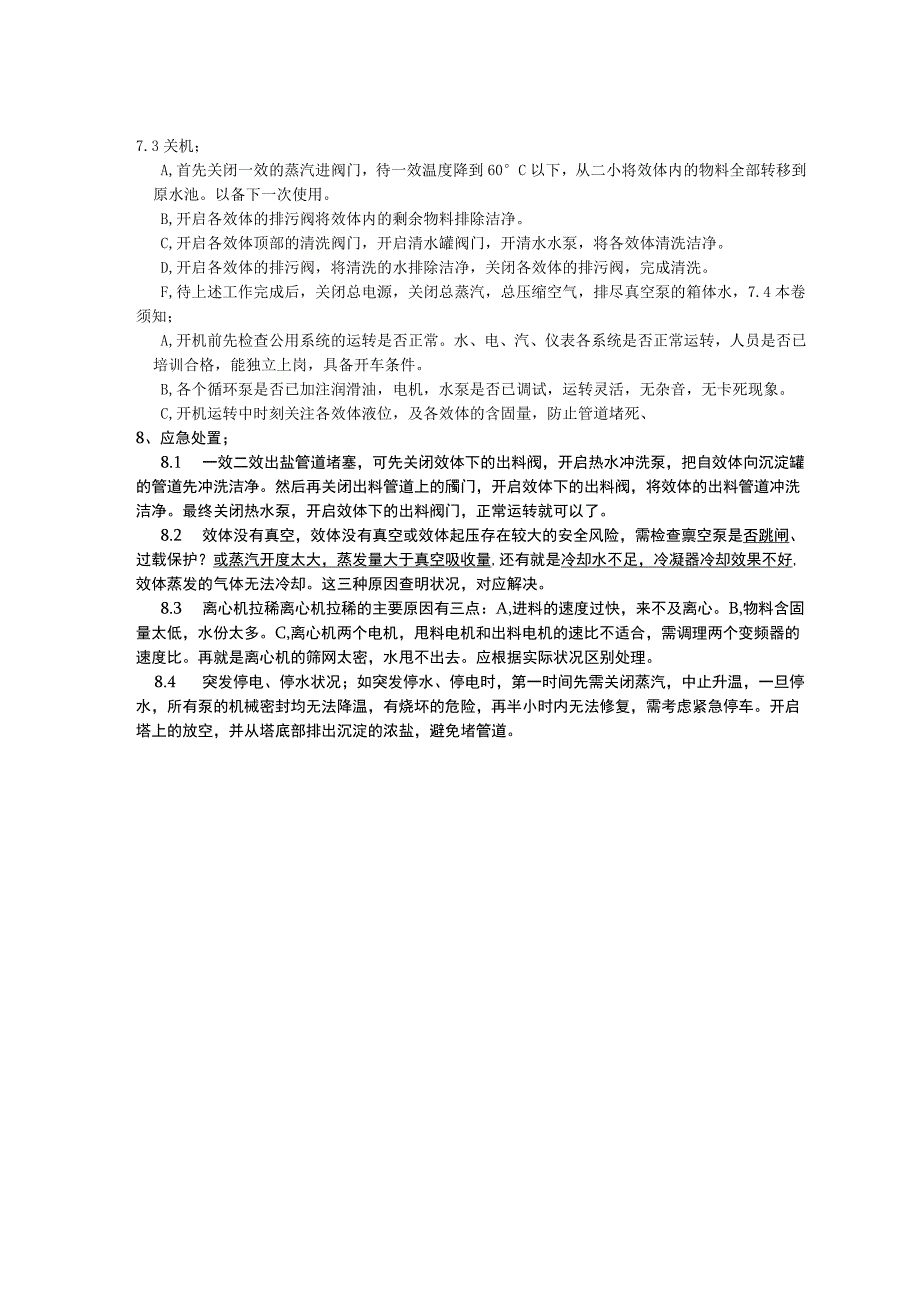

三效蒸发岗位操作规程.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《三效蒸发岗位操作规程.docx》由会员分享,可在线阅读,更多相关《三效蒸发岗位操作规程.docx(3页珍藏版)》请在第壹文秘上搜索。

1、文件编号ENG-A-105三效蒸发岗位操作法发布日期2022.7.1版次AO页次1/6编制人审核人批准签署人文件受控章日期日期日期1目的为了岗位操作更加统一、规范,生产工艺处于最优化状态,使生产安全稳定进行。2范围适用于本岗位操作人员、车间值班长及安全生产部相关人员。3职责3.1岗位操作人员严格按本标准操作。3.2所有投料,包括质量和数量须经过值班长复核。3. 3操作人员应按时对自己分管的工作进行巡回检查,对生产中出现的问题逐级向领导反映并协同处理。3.4操作人员定时对本岗位的设备进行保养、清洁并完成好其它工作。3. 5操作人员严格执行公司的交接班制度,规范本岗位的岗位交接。4. 6产品技术人

2、员、车间主任负责监视和检查本标准的执行。4工作程序:5. 1工艺原理三效强制蒸发器原理是生蒸汽经过一效蒸发器给物料加热,使-效物料蒸发。一效物料蒸发产生的蒸汽给二效加热,二效产生的蒸汽给三效加热,由此使蒸汽热量充分利用,降低能耗,降低污水处理的成本。6. 2工艺流程我们正旺生物这套三效蒸发器的进料处理是,原水经过调理PH值到78,进三效预热器预热,进三效蒸发器进行初步蒸发,再进一效蒸发器进行蒸发,然后再进二效蒸发器进行蒸发浓缩到含固量达到30%左右时,就可以离心出盐,由此进行连续进料,连续出盐,持续蒸发的过程。7. 3设备效益此套设备的效率是每小时处理水量5-9吨,达产每小时蒸汽用量22.5吨

3、左右,蒸汽和原水处理比是1:4左右。5、设备介绍:7.1 我们这套三效蒸发系统包括一效蒸发器、一效预热器、一效分开器、二效蒸发器、二效分开器、三效蒸发器、三效分开器、三效预热器、冷凝器、固液分开器、离心机构成。8. 2电器部分一效强制循环泵、二效强制循环泵、三效强制循环泵、原水进料泵、三效进一效移液泵、一效二效固液分开循环泵、一效蒸汽冷凝水再利用循环泵、二三效冷凝水移除泵、离心机电机。5.3电仪部分原水进水电磁流量计、蒸汽进一效有蒸汽调理电磁阀,各效体均设置有真空表、压力表、各打料泵均有压力表。5. 4安全仪表:为安全期间各效体均安装有爆破片,在压力大于O.Impa时会自动起爆,泄压。6、开机

4、前的准备:5.1 操作人员要熟练该三效强制蒸发系统的工作原理,工艺流程、离心机、各种泵的控制要点,作用,熟悉各个泵开关所在的位置,会简单的维修,保养。认真阅读本操作规程及各种仪器仪表的使用说明书,并经过培训、考核、合格后持证上岗。6. 2检查水、电、汽、是否具备开工条件。循环水的压力,电器能否正常运转,蒸汽压力是否达到要求。6. 3离心机是否能正常启动,有无异响。轴承箱油位是否在指定位置。手盘泵、轴承运转是否灵活,无卡顿现象。7、操作步骤:6.1 开机前的准备;A,首先开启各个水泵密封水的进水,观测密封水是否畅通。B,检查电器,仪表,蒸汽,冷却水是否正常运转,电机正反转,水泵运转声音是否正常。

5、有无发热现象。C,检查强制循环泵,离心机轴承机的油位高低是否在指定位置。泵是否转动灵活。不得有卡死及异动声响。D,依照三效蒸发工艺流程,检查各管道、阀门的开关状况,排污阀必需关闭。E,管线上的阀门、法兰、仪表、液位、压变、气动阀接头是否紧固,对于有松动的地方及时加以紧固。F,操作人员是否培训合格,具备上岗资格。7. 2开机、操作流程:A,进水:原水的进料,原水从原水罐经过三效预热器、三效蒸发器、进一效预热器、一效蒸发器、再进二效蒸发器,将三个效体都进料到要求的液位。到各效体气液分开器上视镜的上口,也就是刚好充满各效体与本效体气液分开器的循环口的上口,以保证有足够的水量能够保持循环。B,开蒸汽;

6、外来生蒸汽自一效蒸发器效体进入给一效物料加热,蒸汽冷凝水余热进一效预热器给物料加热。一效物料加热产生的蒸汽进入二效给二效物料加热,依次往复使热量充分利用。三个效体的温度一效最高,二效次之,三效最低。各效体温度要求使105C、850C、60oC,蒸汽压力在1-1.5MPA,并时常观测蒸汽冷凝水出口的排污阀和疏水阀,调理阀门大小,使排出的是冷凝水,而不是蒸汽。以保证蒸汽的充分利用不浪费。C,真空,真空自外置冷凝器的壳程进入,经过三效效体、三效不凝气拉二效真空,二效不凝气拉一效真空。整个三效塔体真空三效最高,二效次之,一效最低。D,离心,在蒸发过程中随时观测一效、二效的含固量,当二效的含固量达到30

7、%,就可以离心出料了。E,操作人员要随时观测各效体气液分开器液位状况,发现液位低时要及时补水,保证设备的正常运行。7.3关机;A,首先关闭一效的蒸汽进阀门,待一效温度降到60C以下,从二小将效体内的物料全部转移到原水池。以备下一次使用。B,开启各效体的排污阀将效体内的剩余物料排除洁净。C,开启各效体顶部的清洗阀门,开启清水罐阀门,开清水水泵,将各效体清洗洁净。D,开启各效体的排污阀,将清洗的水排除洁净,关闭各效体的排污阀,完成清洗。F,待上述工作完成后,关闭总电源,关闭总蒸汽,总压缩空气,排尽真空泵的箱体水,7.4本卷须知;A,开机前先检查公用系统的运转是否正常。水、电、汽、仪表各系统是否正常

8、运转,人员是否已培训合格,能独立上岗,具备开车条件。B,各个循环泵是否已加注润滑油,电机,水泵是否已调试,运转灵活,无杂音,无卡死现象。C,开机运转中时刻关注各效体液位,及各效体的含固量,防止管道堵死、8、应急处置;8.1 一效二效出盐管道堵塞,可先关闭效体下的出料阀,开启热水冲洗泵,把自效体向沉淀罐的管道先冲洗洁净。然后再关闭出料管道上的斶门,开启效体下的出料阀,将效体的出料管道冲洗洁净。最终关闭热水泵,开启效体下的出料阀门,正常运转就可以了。8.2 效体没有真空,效体没有真空或效体起压存在较大的安全风险,需检查禀空泵是否跳闸、过载保护?或蒸汽开度太大,蒸发量大于真空吸收量,还有就是冷却水不足,冷凝器冷却效果不好,效体蒸发的气体无法冷却。这三种原因查明状况,对应解决。8.3 离心机拉稀离心机拉稀的主要原因有三点:A,进料的速度过快,来不及离心。B,物料含固量太低,水份太多。C,离心机两个电机,甩料电机和出料电机的速比不适合,需调理两个变频器的速度比。再就是离心机的筛网太密,水甩不出去。应根据实际状况区别处理。8.4 突发停电、停水状况;如突发停水、停电时,第一时间先需关闭蒸汽,中止升温,一旦停水,所有泵的机械密封均无法降温,有烧坏的危险,再半小时内无法修复,需考虑紧急停车。开启塔上的放空,并从塔底部排出沉淀的浓盐,避免堵管道。
