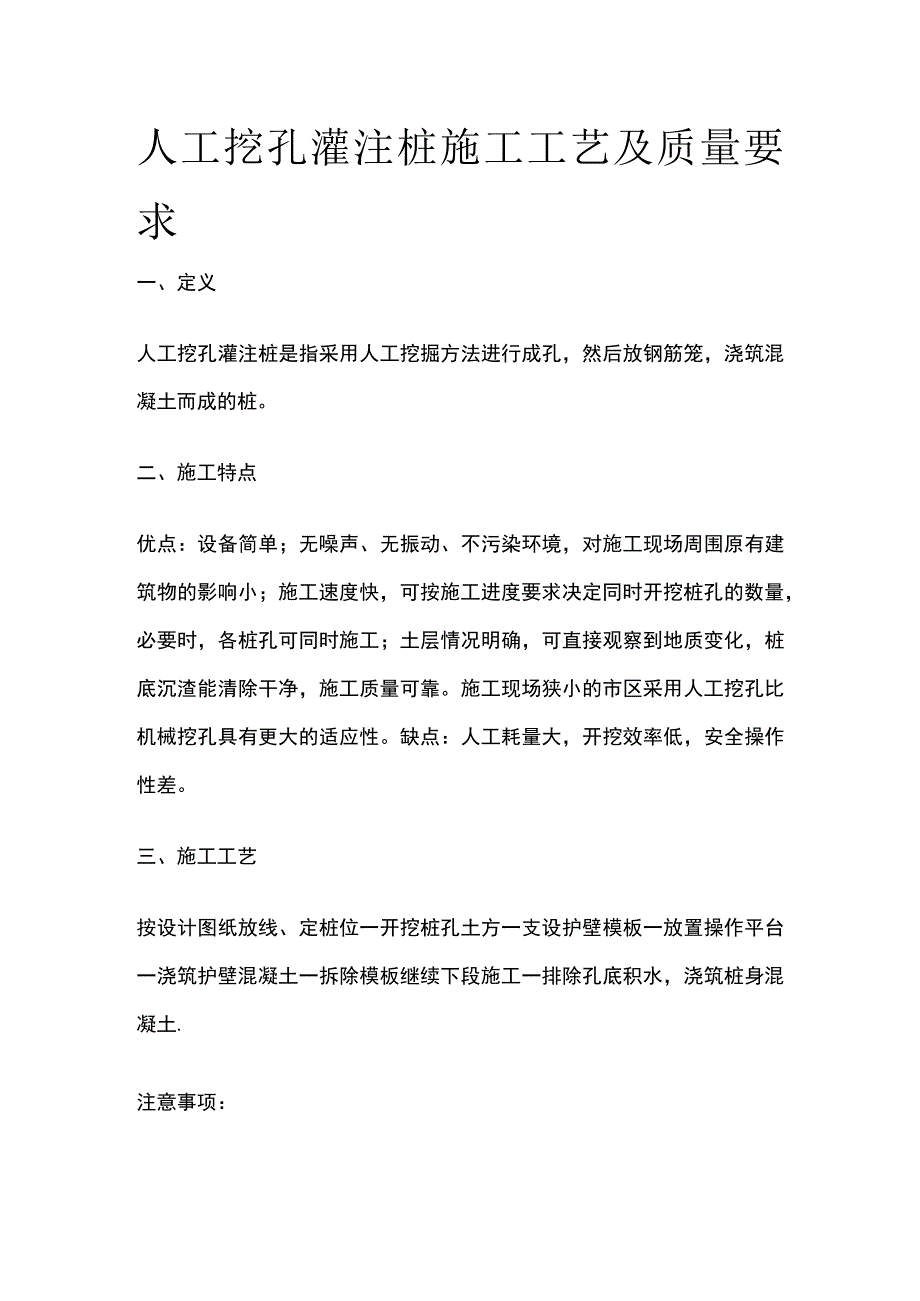

1、人工挖孔灌注桩施工工艺及质量要求一、定义人工挖孔灌注桩是指采用人工挖掘方法进行成孔，然后放钢筋笼，浇筑混凝土而成的桩。二、施工特点优点：设备简单；无噪声、无振动、不污染环境，对施工现场周围原有建筑物的影响小；施工速度快，可按施工进度要求决定同时开挖桩孔的数量，必要时，各桩孔可同时施工；土层情况明确，可直接观察到地质变化，桩底沉渣能清除干净，施工质量可靠。施工现场狭小的市区采用人工挖孔比机械挖孔具有更大的适应性。缺点：人工耗量大，开挖效率低，安全操作性差。三、施工工艺按设计图纸放线、定桩位一开挖桩孔土方一支设护壁模板一放置操作平台一浇筑护壁混凝土一拆除模板继续下段施工一排除孔底积水，浇筑桩身混凝

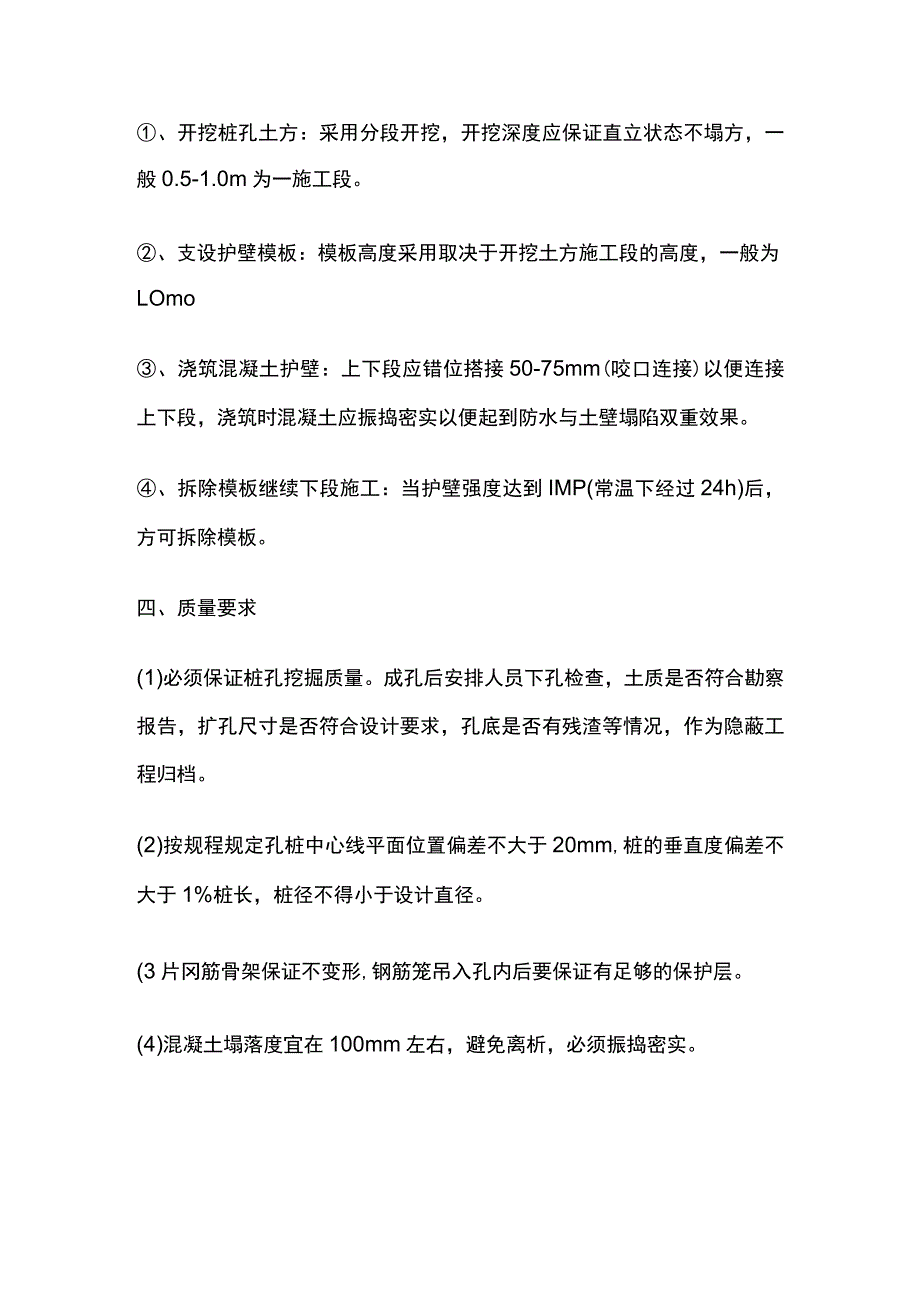

2、土.注意事项：、开挖桩孔土方：采用分段开挖，开挖深度应保证直立状态不塌方，一般0.5-1.0m为一施工段。、支设护壁模板：模板高度采用取决于开挖土方施工段的高度，一般为LOmo、浇筑混凝土护壁：上下段应错位搭接50-75mm(咬口连接)以便连接上下段，浇筑时混凝土应振捣密实以便起到防水与土壁塌陷双重效果。、拆除模板继续下段施工：当护壁强度达到IMP(常温下经过24h)后，方可拆除模板。四、质量要求(1)必须保证桩孔挖掘质量。成孔后安排人员下孔检查，土质是否符合勘察报告，扩孔尺寸是否符合设计要求，孔底是否有残渣等情况，作为隐蔽工程归档。(2)按规程规定孔桩中心线平面位置偏差不大于20mm,桩的垂直度偏差不大于1%桩长，桩径不得小于设计直径。(3片冈筋骨架保证不变形,钢筋笼吊入孔内后要保证有足够的保护层。(4)混凝土塌落度宜在100mm左右，避免离析，必须振捣密实。
