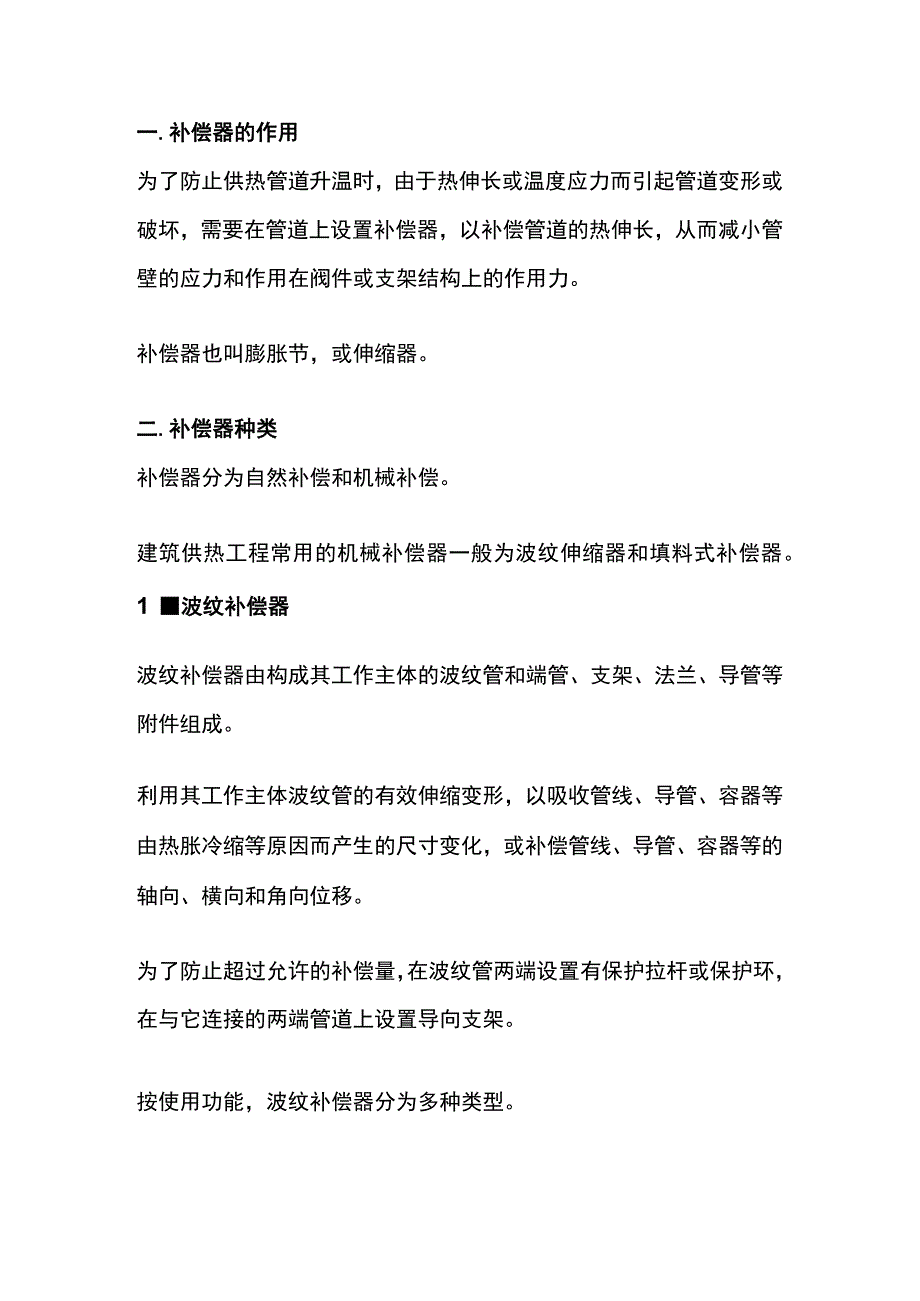

伸缩器的作用.docx_第1页
第1页 / 共2页

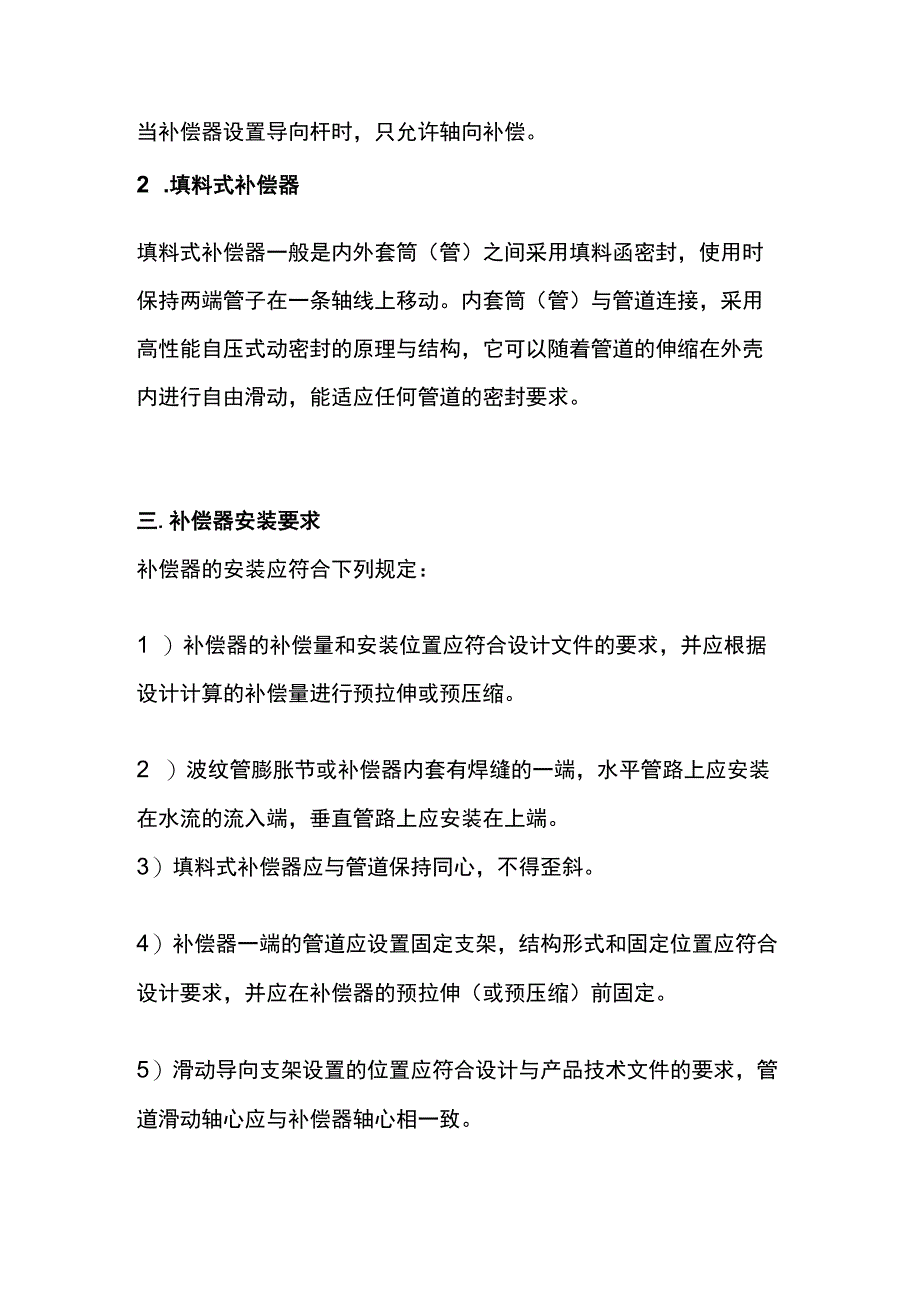

伸缩器的作用.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《伸缩器的作用.docx》由会员分享,可在线阅读,更多相关《伸缩器的作用.docx(2页珍藏版)》请在第壹文秘上搜索。

1、一.补偿器的作用为了防止供热管道升温时,由于热伸长或温度应力而引起管道变形或破坏,需要在管道上设置补偿器,以补偿管道的热伸长,从而减小管壁的应力和作用在阀件或支架结构上的作用力。补偿器也叫膨胀节,或伸缩器。二.补偿器种类补偿器分为自然补偿和机械补偿。建筑供热工程常用的机械补偿器一般为波纹伸缩器和填料式补偿器。1 波纹补偿器波纹补偿器由构成其工作主体的波纹管和端管、支架、法兰、导管等附件组成。利用其工作主体波纹管的有效伸缩变形,以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化,或补偿管线、导管、容器等的轴向、横向和角向位移。为了防止超过允许的补偿量,在波纹管两端设置有保护拉杆或保护环,在

2、与它连接的两端管道上设置导向支架。按使用功能,波纹补偿器分为多种类型。当补偿器设置导向杆时,只允许轴向补偿。2 .填料式补偿器填料式补偿器一般是内外套筒(管)之间采用填料函密封,使用时保持两端管子在一条轴线上移动。内套筒(管)与管道连接,采用高性能自压式动密封的原理与结构,它可以随着管道的伸缩在外壳内进行自由滑动,能适应任何管道的密封要求。三.补偿器安装要求补偿器的安装应符合下列规定:1 )补偿器的补偿量和安装位置应符合设计文件的要求,并应根据设计计算的补偿量进行预拉伸或预压缩。2 )波纹管膨胀节或补偿器内套有焊缝的一端,水平管路上应安装在水流的流入端,垂直管路上应安装在上端。3)填料式补偿器应与管道保持同心,不得歪斜。4)补偿器一端的管道应设置固定支架,结构形式和固定位置应符合设计要求,并应在补偿器的预拉伸(或预压缩)前固定。5)滑动导向支架设置的位置应符合设计与产品技术文件的要求,管道滑动轴心应与补偿器轴心相一致。
