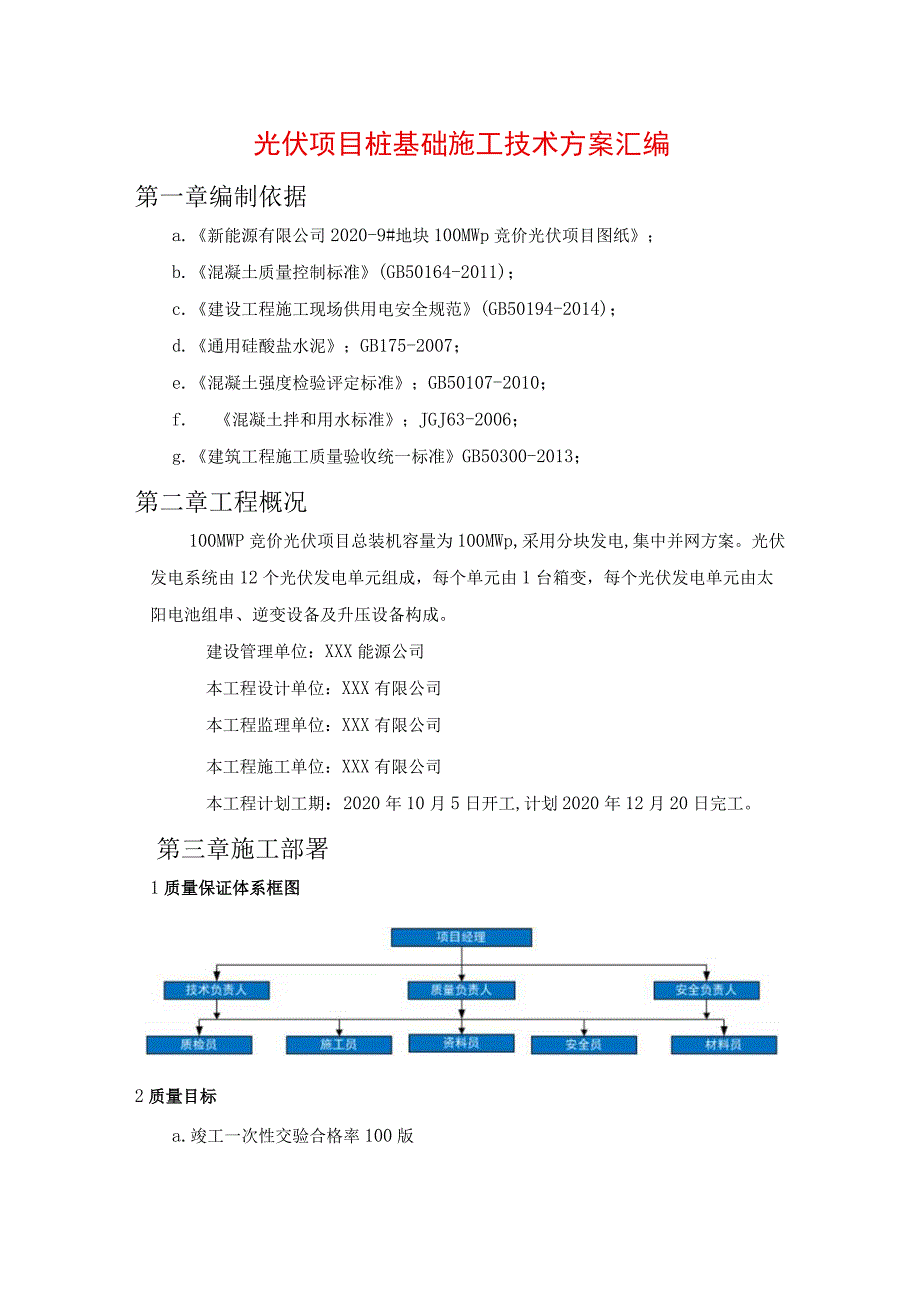

1、光伏项目桩基础施工技术方案汇编第一章编制依据a.新能源有限公司2020-9#地块100MWp竞价光伏项目图纸;b.混凝土质量控制标准(GB50164-2011);c.建设工程施工现场供用电安全规范(GB50194-2014);d.通用硅酸盐水泥;GB175-2007;e.混凝土强度检验评定标准;GB50107-2010;f.混凝土拌和用水标准;JGJ63-2006;g.建筑工程施工质量验收统一标准GB50300-2013;第二章工程概况100MWP竞价光伏项目总装机容量为100MWp,采用分块发电,集中并网方案。光伏发电系统由12个光伏发电单元组成,每个单元由1台箱变,每个光伏发电单元由太阳电

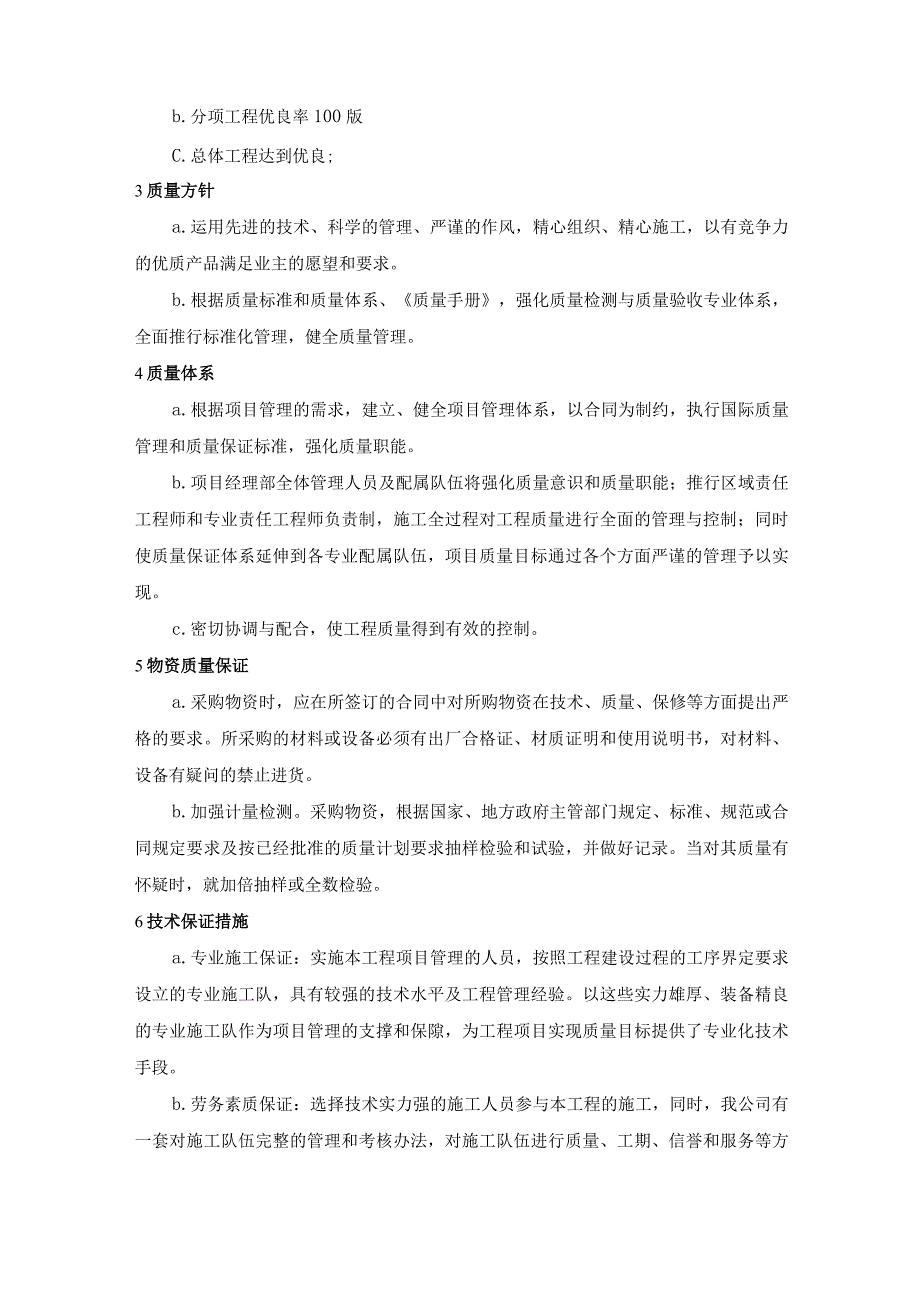

2、池组串、逆变设备及升压设备构成。建设管理单位:XXX能源公司本工程设计单位:XXX有限公司本工程监理单位:XXX有限公司本工程施工单位:XXX有限公司本工程计划工期:2020年10月5日开工,计划2020年12月20日完工。第三章施工部署1质量保证体系框图2质量目标a.竣工一次性交验合格率100版b.分项工程优良率100版C.总体工程达到优良;3质量方针a.运用先进的技术、科学的管理、严谨的作风,精心组织、精心施工,以有竞争力的优质产品满足业主的愿望和要求。b.根据质量标准和质量体系、质量手册,强化质量检测与质量验收专业体系,全面推行标准化管理,健全质量管理。4质量体系a.根据项目管理的需求,

3、建立、健全项目管理体系,以合同为制约,执行国际质量管理和质量保证标准,强化质量职能。b.项目经理部全体管理人员及配属队伍将强化质量意识和质量职能;推行区域责任工程师和专业责任工程师负责制,施工全过程对工程质量进行全面的管理与控制;同时使质量保证体系延伸到各专业配属队伍,项目质量目标通过各个方面严谨的管理予以实现。c.密切协调与配合,使工程质量得到有效的控制。5物资质量保证a.采购物资时,应在所签订的合同中对所购物资在技术、质量、保修等方面提出严格的要求。所采购的材料或设备必须有出厂合格证、材质证明和使用说明书,对材料、设备有疑问的禁止进货。b.加强计量检测。采购物资,根据国家、地方政府主管部门

4、规定、标准、规范或合同规定要求及按已经批准的质量计划要求抽样检验和试验,并做好记录。当对其质量有怀疑时,就加倍抽样或全数检验。6技术保证措施a.专业施工保证:实施本工程项目管理的人员,按照工程建设过程的工序界定要求设立的专业施工队,具有较强的技术水平及工程管理经验。以这些实力雄厚、装备精良的专业施工队作为项目管理的支撑和保隙,为工程项目实现质量目标提供了专业化技术手段。b.劳务素质保证:选择技术实力强的施工人员参与本工程的施工,同时,我公司有一套对施工队伍完整的管理和考核办法,对施工队伍进行质量、工期、信誉和服务等方面的考核,从根本上保证项目所需劳动者的素质,从而为工程质量目标奠定了坚实的基础

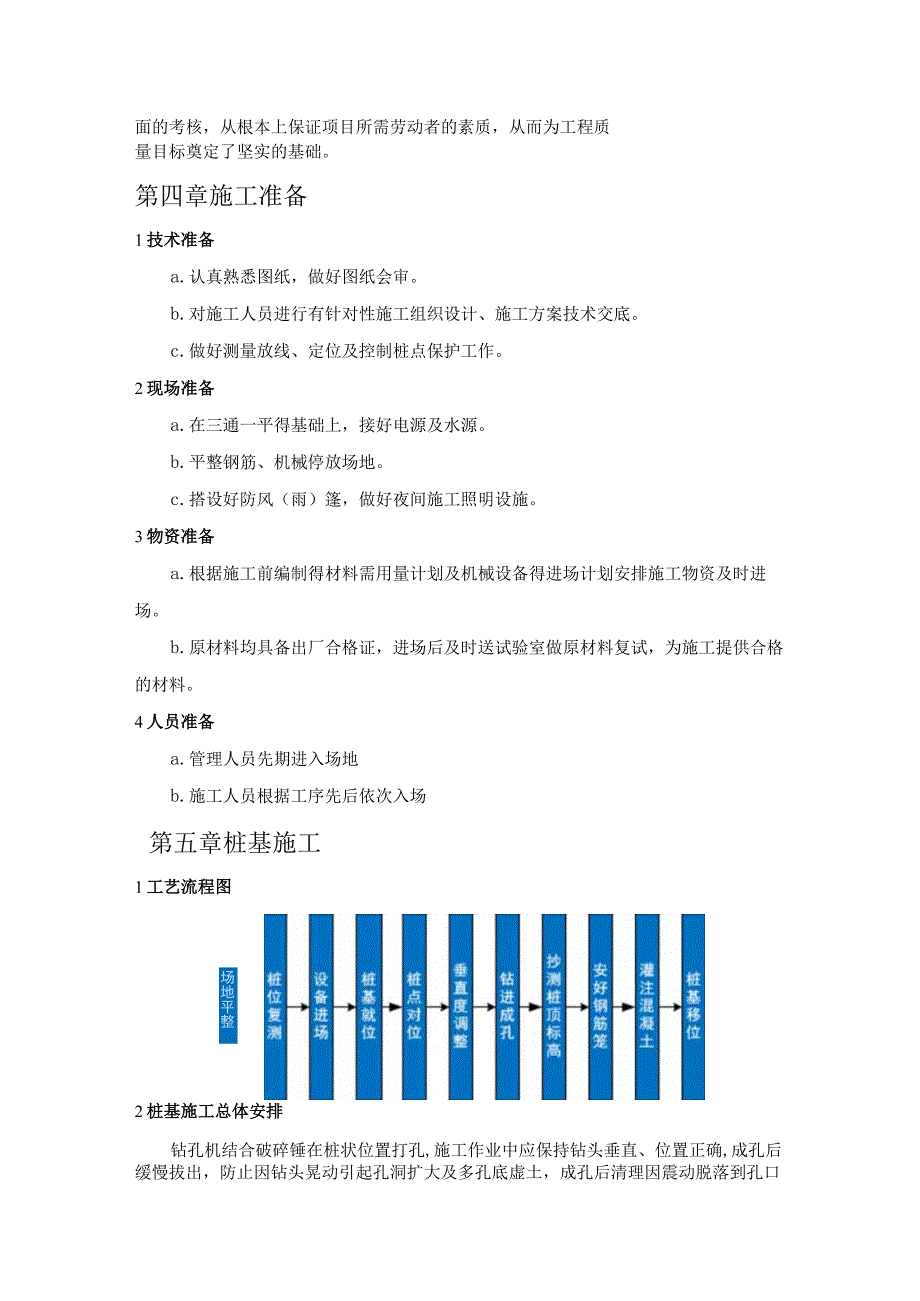

5、。第四章施工准备1技术准备a.认真熟悉图纸,做好图纸会审。b.对施工人员进行有针对性施工组织设计、施工方案技术交底。c.做好测量放线、定位及控制桩点保护工作。2现场准备a.在三通一平得基础上,接好电源及水源。b.平整钢筋、机械停放场地。c.搭设好防风(雨)篷,做好夜间施工照明设施。3物资准备a.根据施工前编制得材料需用量计划及机械设备得进场计划安排施工物资及时进场。b.原材料均具备出厂合格证,进场后及时送试验室做原材料复试,为施工提供合格的材料。4人员准备a.管理人员先期进入场地b.施工人员根据工序先后依次入场第五章桩基施工1工艺流程图场地平整2桩基施工总体安排钻孔机结合破碎锤在桩状位置打孔,

6、施工作业中应保持钻头垂直、位置正确,成孔后缓慢拔出,防止因钻头晃动引起孔洞扩大及多孔底虚土,成孔后清理因震动脱落到孔口周围的虚土。当成孔达到设计深度后应保护好孔口,具体步骤如下:a.施工前用GPS测量仪确定好桩位,并做好标记;b.破碎锤钻头打孔;c.清楚灰层;d.钢筋笼安放e.灌入混凝土固定;f.养护3灌注混凝土a.混凝土应连续灌注,不得中断,确保桩身的完整性,灌注混凝土时尽量多灌,尽量一次性灌孔口,边灌注混凝土边用混凝土振捣器振捣密实,以防止断柱或“缩颈”事故。b.混凝土的运输能力要符合混凝土的凝结速度和灌注速度的需求,以保证混凝土的均匀性和规定的塌落度.c.当混凝土面接近自然地面时,应徐徐

7、灌入混凝土,以减少混凝土的冲击力.d.插入式振捣器应2人操作,1人控制振捣器,1人控制电机及开关,棒管弯曲半径不得小于50cm,且不得小于2个弯,振捣棒自然插入、拔出,不能硬插拔或推。e.振捣器拉线必须绝缘干燥,移动或转向时,不得蹬踩电机,电源闸箱与操作点距离不得超过3m,专人看管,检修时必须拉闸断电。f.混凝土振捣时操作人员必须戴绝缘手套,穿绝缘鞋,防止触电。g.混凝土灌注温度控制在5度以上,否则采取监理工程师批准的相应升温措施。h.在施工过程中要做好防止停电的准备工作,配备发电机组,保证混凝土灌注在一次作业中连续进行。i.灌注桩施工完毕,应制定合理的施工顺序和技术措施,防止桩的位移和倾斜。

8、并检查每根桩的立柱标高在同一连线上。j.混凝土浇筑到接近桩顶时,应随时测量顶部标高。第六章工程质量保证措施1确保成孔质量措施:钻头外径不小于设计桩径,并应经常核验钻头直径,防止出现缩径。2预防孔斜措施:a.钻机定位要准确、水平、稳固,定位后要垫实,以保证钻机平衡运行;成孔过程中,钻盘中心、钻孔中心应始终保持在同一垂线上,如发现异常情况,立即调整,确保桩孔倾斜率小于l%ob.操作人员、机长、施工员应加强钻进过程中得检测,发现有异常现象及时处理纠正。根据情况抽查成孔后得孔径及垂直度测试。c.开机钻进时,应先轻压慢转,待进入正常工作状态后再逐渐加大转速和钻压;钻进不同地层时应及时调整钻压、转速。3确

9、保混凝土施工质量措施:a.清孔结束后必须在三十分钟内灌注碎,否则必须重新清空。b.混凝土初凝时间宜控制在6-8小时。c.混凝土灌注得充盈系数不得小于1.1,也不宜大于1.25Od.混凝土塌落度应严格按要求控制在18-22CnLe.混凝土试块的制作,保证每个单元不少于1组。f.灌注过程中,应认真做好灌注原始记录,并及时分析整理。钻孔灌注桩质量验收要求:实测项目项次检查项目规定值或允许值检查频率1桩身强度符合要求规范要求2桩位符合要求每桩检查3孔深不小于设计每桩检查4孔径不小于设计每桩检查5钻孔垂直度符合要求每桩检查6沉淀厚度符合要求每桩检查第七章安全施工保证措施1安全管理方针安全方针:安全第一,

10、预防为主,综合治理。2安全保证措施a.按周坚持进行安全意识的教育,使安全始终在人的意识中占主导地位;b.所有施工机具、设备和安全用具进场后应进行检验,施工前应进行外观检查,确认施工机具性能、状况良好,满足使用要求后才可使用;c.严禁酒后作业;d.电焊机外壳必须有良好接地,每台焊机应单独设置电源开关,下班后关掉电源开关,多台焊机集中焊接施工时,焊接件与设备接地须良好,接地电阻须检测,应符合安全规程要求;e.电源接头线、地线禁止与钢丝绳接触,不得用钢丝绳和施工安装设备来代替零线,所有线接头必须紧固;施工现场临时用电设施的拆装,不得私自进行,均应由电工负责;所有手提用电设施,均应安装漏电保护器,以确

11、保人身安全;f.班前班后的安全检查制度必须健全,并且执行安全值班日,记录每天的安全情况,发现问题立即定人定时进行整改;g.严格执行国家有关安全生产的劳动保护法规,建立安全生产责任制,加强规范化管理,进行安全交底,安全教育和安全宣传,严格执行安全技术方案,施工现场的各种安全设施和劳动保护用品,必须定期进行检查和维护,及时消除隐患,保证其安全有效。h.建立健全安全生产管理机构,成立以项目经理为组长的安全生产领导小组,全面负责并领导本项目的安全生产工作。安全员、施工员对安全生产督促责任,建立安全保证体系,强化安全监督机制的落实。3安全教育a.工人进场必须进行岗位安全三级教育,即必须进行班组一级、项目

12、二级、公司三级安全教育。b.新进场的工人队组在进入施工项目部施工前,必须由项目部进行安全技术教育,具体由专职业安全员负责,教育后办理签字手续。c.班组这一级教育,由主管工长具体负责,教育内容为事故教训及本工种的工作环境,教育后办理签字手续。4施工安全技术交底a.安全技术交底的安全措施要全面,要有针对性,并经技术部门及分管经理签字及盖章后,方可实施。b.各分项施工前,由技术负责人对队组进行安全技术交底,交底内容要全面,结合本工种及施工环境针对性要强,与队组办理签字手续,无安全技术交底就进行施工,要追究相关负责人的责任。c.开工前项目部技术负责人要将工程概况、施工方法、安全技术措施等情况向单项工程

13、的负责人及施工员进行详细交底。分部分项工种由施工员向各工种班组长进行安全交底,班组长要对工人进行施工要求作业环境的安全交底。d.安全技术交底的签字手续必须由交底者本人进行签字,绝对不允许代签。5安全检查a.项目部对施工现场进行日常安全检查,检查标准根据部颁评分标准进行。b.项目部对安全进行日、周检查,并记录,整改应做到“三定一落实”即定人、定时间、定措施,落实整改。c.每次安全检查,施工项目经理部必须及时整改安全隐患,并作出书面报告送分公司质安科。6、特殊工种持证上岗操作证按规定年限进行年审换证,换证年审期限已满,未及时办理手续的特殊工种人员不得上岗操作。第八章文明施工及环境保护保证措施按照有

14、关环保的规定,进场施工时与所在地区的环保部门及时取得联系,针对所在地的特点,认真控制施工可能产生的粉尘、噪音、废水及建筑垃圾等对周围环境的污染,并将施工现场的环境卫生工作纳入现场的总体规划,力争创造安定的生活、工作环境,以利工程的顺利进行。根据该工程特点,制定如下措施。1防尘措施施工现场的区域施工过程中要作到工完场清,以免在施工完未进入封闭阶段,刮风时将灰尘吹入空气中;各区域内的建筑垃圾随着区域施工的进展及时清理,要求活完底清,不许将垃圾从高处直接倒入低处,每个区域要设有垃圾区,及时将垃圾运入垃圾站。2易燃、易爆品的管理a.储存:储存在专用仓库内,分类存放,设专人严格管理,并建立台帐,定期清点

15、。b.领用:对领用人、领用品、领用数量、领用日进行登记,控制领用数量。C.防止施工现场火灾事故发生:对现场施工管理和操作人员进行消防培训I,增强消防意识。3降耗节能措施确保有效合理利用能源资源,节约开支、杜绝浪费。4施工现场用水管理a.施工现场用水、用电应按生活、生产分开计量,合理布局,减少浪费和污染。b.项目部生产安全组负责制定临时用水、用电计划,项目部财务后勤组组日常工作:c.负责工程项目供水、供电的管理,按月统计水电消耗量,按季作水电消耗统计表。1)定期进行检查用水、用电情况。2)建立用水、用电设备和设施的维修保养制度。3)对用水量大的施工过程制定专项措施。5现场照明用电管理a.选用节能型照明灯具。b.合理布置线路和灯具,使光源照射在施工场界以内。c.夜间作业完毕后即时关闭照明器具,无人作业区夜间不得打开照明器具。d.禁止使用电炉等大容量电气取暖。6原材料管理a.材料员应严格执行限额领料制度,杜绝原材料浪费。b.原材料限额领料由施工员根据施工需求填写限
