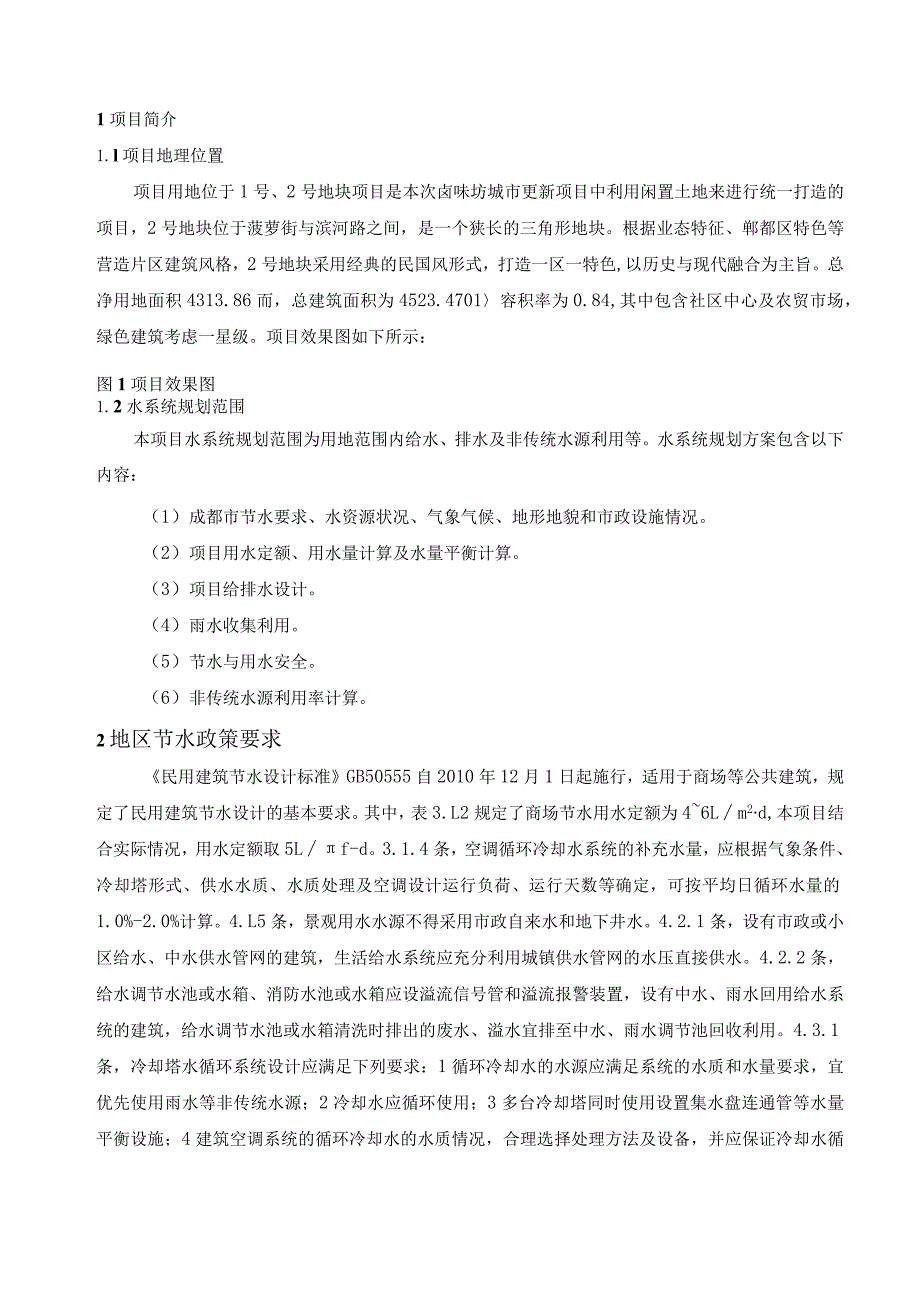

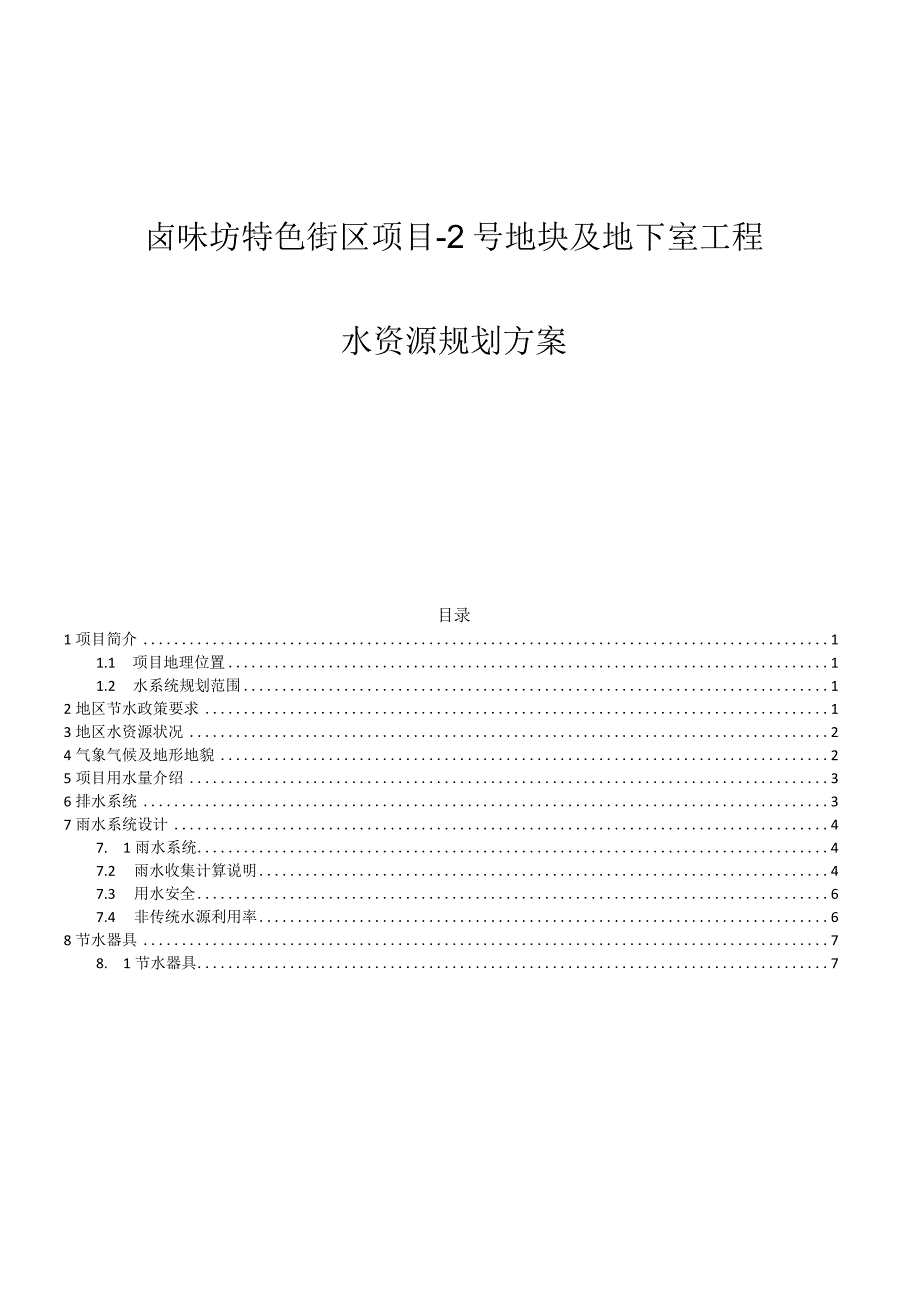

1、卤味坊特色街区项目-2号地块及地下室工程水资源规划方案目录1项目简介11.1 项目地理位置11.2 水系统规划范围12地区节水政策要求13地区水资源状况24气象气候及地形地貌25项目用水量介绍36排水系统37雨水系统设计47. 1雨水系统47.2 雨水收集计算说明47.3 用水安全67.4 非传统水源利用率68节水器具78. 1节水器具71项目简介1.l项目地理位置项目用地位于1号、2号地块项目是本次卤味坊城市更新项目中利用闲置土地来进行统一打造的项目，2号地块位于菠萝街与滨河路之间，是一个狭长的三角形地块。根据业态特征、郸都区特色等营造片区建筑风格，2号地块采用经典的民国风形式，打造一区一特
2、色,以历史与现代融合为主旨。总净用地面积4313.86而，总建筑面积为4523.4701容积率为0.84,其中包含社区中心及农贸市场，绿色建筑考虑一星级。项目效果图如下所示：图1项目效果图1.2水系统规划范围本项目水系统规划范围为用地范围内给水、排水及非传统水源利用等。水系统规划方案包含以下内容：（1）成都市节水要求、水资源状况、气象气候、地形地貌和市政设施情况。（2）项目用水定额、用水量计算及水量平衡计算。（3）项目给排水设计。（4）雨水收集利用。（5）节水与用水安全。（6）非传统水源利用率计算。2地区节水政策要求民用建筑节水设计标准GB50555自2010年12月1日起施行，适用于商场等公
3、共建筑，规定了民用建筑节水设计的基本要求。其中，表3.L2规定了商场节水用水定额为46Lm2d,本项目结合实际情况，用水定额取5Lf-d。3.1.4条，空调循环冷却水系统的补充水量，应根据气象条件、冷却塔形式、供水水质、水质处理及空调设计运行负荷、运行天数等确定，可按平均日循环水量的1.0%-2.0%计算。4.L5条，景观用水水源不得采用市政自来水和地下井水。4.2.1条，设有市政或小区给水、中水供水管网的建筑，生活给水系统应充分利用城镇供水管网的水压直接供水。4.2.2条，给水调节水池或水箱、消防水池或水箱应设溢流信号管和溢流报警装置，设有中水、雨水回用给水系统的建筑，给水调节水池或水箱清洗

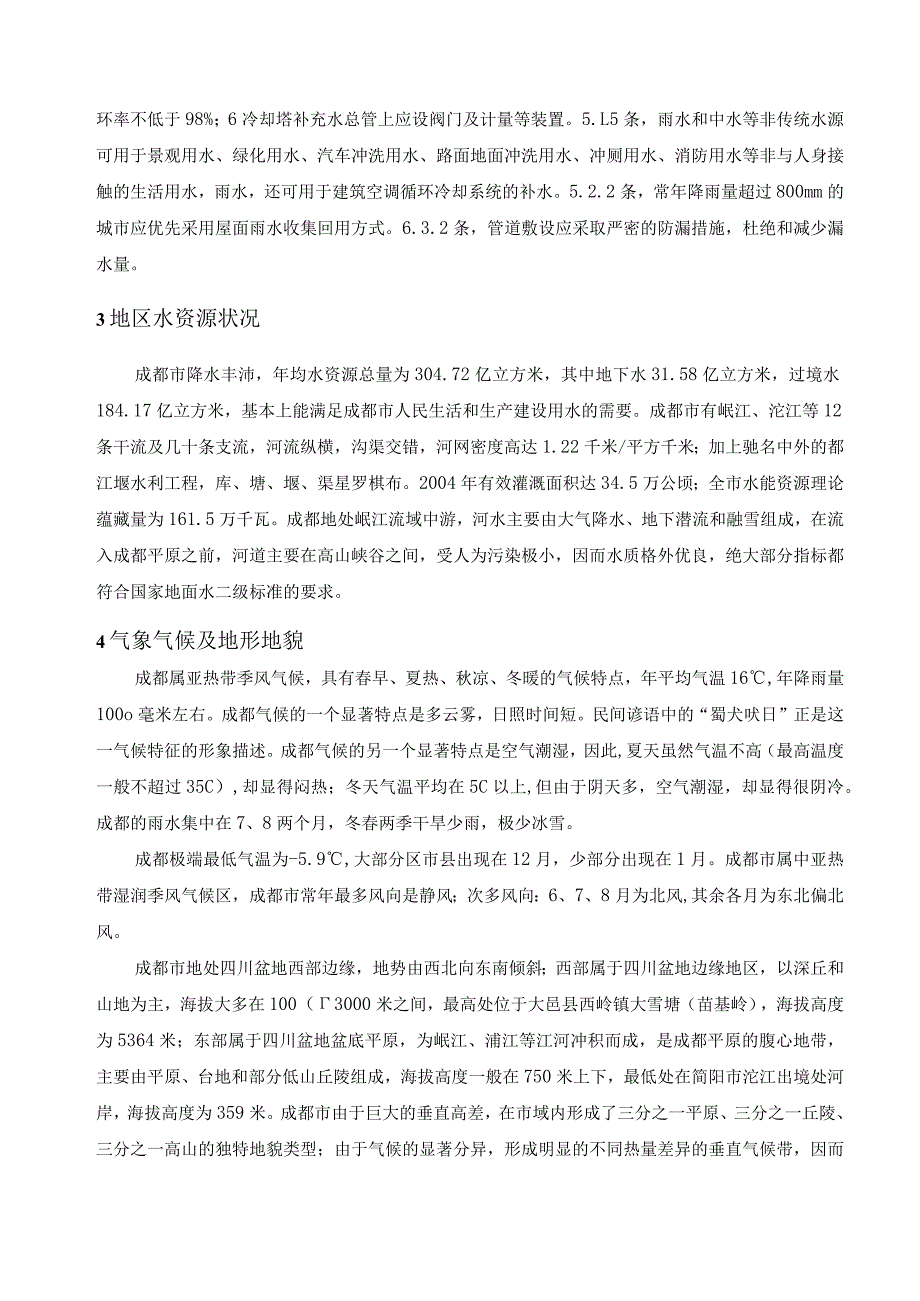

4、时排出的废水、溢水宜排至中水、雨水调节池回收利用。4.3.1条，冷却塔水循环系统设计应满足下列要求：1循环冷却水的水源应满足系统的水质和水量要求，宜优先使用雨水等非传统水源；2冷却水应循环使用；3多台冷却塔同时使用设置集水盘连通管等水量平衡设施；4建筑空调系统的循环冷却水的水质情况，合理选择处理方法及设备，并应保证冷却水循环率不低于98%；6冷却塔补充水总管上应设阀门及计量等装置。5.L5条，雨水和中水等非传统水源可用于景观用水、绿化用水、汽车冲洗用水、路面地面冲洗用水、冲厕用水、消防用水等非与人身接触的生活用水，雨水，还可用于建筑空调循环冷却系统的补水。5.2.2条，常年降雨量超过800mm
5、的城市应优先采用屋面雨水收集回用方式。6.3.2条，管道敷设应采取严密的防漏措施，杜绝和减少漏水量。3地区水资源状况成都市降水丰沛，年均水资源总量为304.72亿立方米，其中地下水31.58亿立方米，过境水184.17亿立方米，基本上能满足成都市人民生活和生产建设用水的需要。成都市有岷江、沱江等12条干流及几十条支流，河流纵横，沟渠交错，河网密度高达1.22千米/平方千米；加上驰名中外的都江堰水利工程，库、塘、堰、渠星罗棋布。2004年有效灌溉面积达34.5万公顷；全市水能资源理论蕴藏量为161.5万千瓦。成都地处岷江流域中游，河水主要由大气降水、地下潜流和融雪组成，在流入成都平原之前，河道主
6、要在高山峡谷之间，受人为污染极小，因而水质格外优良，绝大部分指标都符合国家地面水二级标准的要求。4气象气候及地形地貌成都属亚热带季风气候，具有春早、夏热、秋凉、冬暖的气候特点，年平均气温16,年降雨量100o毫米左右。成都气候的一个显著特点是多云雾，日照时间短。民间谚语中的“蜀犬吠日”正是这一气候特征的形象描述。成都气候的另一个显著特点是空气潮湿，因此,夏天虽然气温不高（最高温度一般不超过35C）,却显得闷热；冬天气温平均在5C以上,但由于阴天多，空气潮湿，却显得很阴冷。成都的雨水集中在7、8两个月，冬春两季干旱少雨，极少冰雪。成都极端最低气温为-5.9,大部分区市县出现在12月，少部分出现在
7、1月。成都市属中亚热带湿润季风气候区，成都市常年最多风向是静风；次多风向：6、7、8月为北风,其余各月为东北偏北风。成都市地处四川盆地西部边缘，地势由西北向东南倾斜；西部属于四川盆地边缘地区，以深丘和山地为主，海拔大多在100（3000米之间，最高处位于大邑县西岭镇大雪塘（苗基岭），海拔高度为5364米；东部属于四川盆地盆底平原，为岷江、浦江等江河冲积而成，是成都平原的腹心地带，主要由平原、台地和部分低山丘陵组成，海拔高度一般在750米上下，最低处在简阳市沱江出境处河岸，海拔高度为359米。成都市由于巨大的垂直高差，在市域内形成了三分之一平原、三分之一丘陵、三分之一高山的独特地貌类型；由于气候
8、的显著分异，形成明显的不同热量差异的垂直气候带，因而在区域范围内生物资源种类繁多、门类齐全，分布又相对集中。5项目用水量介绍本工程设有生活给水系统、生活污水系统、雨水系统、消水栓系统、热水系统以及建筑灭水器配置。水源为城市泊来水市政资用水压为：0.25MPa。本工程从西侧和悲惨城市给水环枫各入一根引入管，管径为DN150。入管进入线生活湖水、消防用水各自形成独立的管网，水表后设置低阻力倒流防止器。本工程最高日用水量为为42.07?d,最跃时水量为：6.46m3h本工程给水部分区，全部采用市政水源直接供水。各分区用水点压力超过0.2MPa采取减压措施。H.13iMf三iBWf(m3d)Wf(m3
9、h)il觥28.733.59三0.790.10就凝8.722.183.820.59肚越蜷冲蒯it42.076A62号地块年用水量为年均用水量*365天=42.07*365*0.8=12284.440?/年。绿化浇灌、道路冲洗等年用水量为813.1611）3年（详见动态分析表）。6排水系统雨水系统：屋面雨水采用重力流排水，屋面雨水由雨水斗收集后直接排至室外明沟，由明沟汇集后排入室外雨水检查井。室外排水采用雨污分流制;室外地面雨水经雨水口，由室外雨水管汇集，排至市政雨水管。生活污水系统：本工程污、废水采用合流制。污、废水重力自流排入室外污水检查井。本工程设计日污水排量37.86m3d,最大小时污水
10、排量5.81m3h.室内士0以上重力自流排入室外污水管，地下室不能重力排放的废水，设置集水坑和潜污泵提升。7雨水系统设计7.1雨水系统雨水收集利用工程：本项日设置下凹绿地，雨水渗透等雨水收集利用设施。本项目内室外设有雨水收集回用池。雨水收集回用池等由专业厂家另行深化设计。雨水收集回用的设备接管道等应注明雨水回用管道及设备，并应有永久性标识。如U KllHMlraraiMRru,ii.XHJJWW1tMM本工程场地雨水经室外雨水管道收集，部分直接接入市政雨水管网，另有部分初期雨水经弃流后，排入场地景观湖泊内进行收集调蓄，用于暴雨时防涝、调蓄调峰及节水。再经由埋地蓄供一体设备处理后回用，用于场地内
11、的绿化浇洒、道路及车库冲洗，以及水景补水。雨水收集回用部分详见时光水街地块的设计内容。7.2雨水收集计算说明雨水收集根据建筑与小区雨水利用工程技术规范GB50400-2016中3.1.3条规定雨水设计径流总量公式：W=K）（一%）与尸式中：W雨水设计径流总量（a?）；外雨水径流系数；%一控制径流峰值所对应的径流系数，应符合当地规划要求；规划未给出时，可取0.20.4。hy设计降雨厚度(mm)；F汇水面积(hm)。1.根据降雨资料统计，成都市年均降雨量为907.5亳米，成都市重现期一年一遇日降雨量为54.5mm。2 .本项目收集雨水经过处理后用于项目区域内室外绿化浇洒、道路及车库冲洗。3 .雨水
12、收集利用系统应对初期径流进行弃流，弃流量应按下垫面实测收集雨水的CODcr.SS、色度等污染物浓度确定，当无资料时，根据建筑与小区雨水控制及利用工程技术规范6850400-2016中第5.3.4条规定：屋面弃流径流厚度可取23mm,地面弃流径流厚度可取35mmWdl=IOX(0.7-0.2)0.431354.5=117.53m3(最大日雨水收集量)设计一次降雨弃流量按下式计算：Wd2=10FHq式中：W2一次降雨弃流量，m3；F-汇水面积，hm2；Hq一次降雨弃流厚度，mm故本项目设计一次降雨弃流量为：W2=100.43133=12.939m3综上所述，该项目基地内，设计一次降雨可收集雨水量为
13、：Wd=Wdl-Wd2=104.59m3根据民用建筑节水设计标准GB50555-2010规定：取绿化浇洒用水定额为：0.02m7m2,则有该项目内绿化浇洒日用水量为：Vl=0.02931.81=18.64m3取道路浇洒用水定额为：0.5L(11)2次)，则有该项目内道路浇洒日用水量为：1.1 0.0051897.58*0.08=0.76m3则日用水量为19.4m，三天回用水量为58.2In3。根据建筑与小区雨水利用工程技术规范（6850400-2016）第4.3.6条，雨水储存设施体量取汇水面需控制利用的雨水径流总量和3倍最高日用水量中的较小值，则本项目雨水清水池容积应大于19.4?,蓄水池体
14、积应大于70m3。本项目的雨水收集的范围是整个地块，可以满足需求。7.3 用水安全1）回用雨水非生活饮用水管道严禁与生活饮用水管道连接。回用雨水管道上不得装设取水龙头。当有取水接口时，必须采取严格的防止误饮、误用的措施。2）回用雨水管道外壁应按有关标准的规定涂色和标志；3）水箱、阀门、水表及给水栓、取水口均应有明显的“回用雨水”标志；4）公共场所及绿化的中水取水口应设带锁装置。5）更新改造旧的供水管网系统，采用新型安全环保材质6）建立二次供水管理体系，定期对水池进行清洗消毒7）加强水质监测与预测,根据报警系统及时应对水质变化，为改善水质提供依据。7.4 非传统水源利用率本项目年总用水量为122
15、84.44ty,建筑非传统水源利用主要为雨水利用，雨水利用量为693.01ty,根据民用建筑节水设计标准GB50555-20105.1.17条文规定非传统水源使用比例计算如下：WRu=-100%wW1=693.Ol12284.44X100%=5.6%式中：Ru非传统水源利用率，%；Wu非传统水源设计使用量，m3/y;7-1水量平衡分析计算书月份1月2月3月4月5月6月7月8月9月10月11月12月天数312831303130313130313031可收集雨水量降雨量mm6.711.520.34781.6111.4225.7224.6116.840316.15.5场地雨水收集/m37.6513.1323.1753.6593.15127.17257.65256.39133.33
