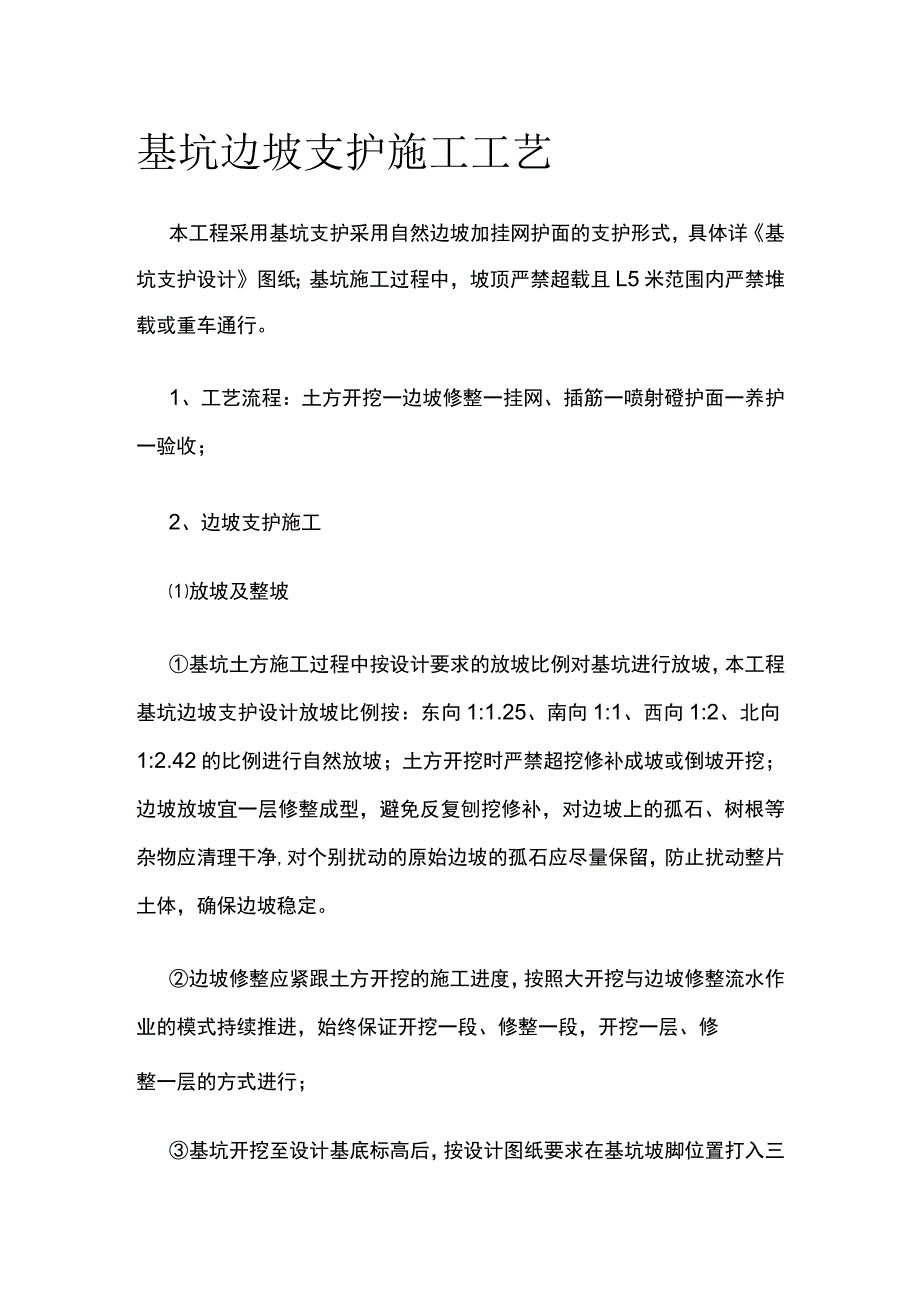

1、基坑边坡支护施工工艺本工程采用基坑支护采用自然边坡加挂网护面的支护形式，具体详基坑支护设计图纸；基坑施工过程中，坡顶严禁超载且L5米范围内严禁堆载或重车通行。1、工艺流程：土方开挖一边坡修整一挂网、插筋一喷射磴护面一养护一验收；2、边坡支护施工放坡及整坡基坑土方施工过程中按设计要求的放坡比例对基坑进行放坡，本工程基坑边坡支护设计放坡比例按：东向1:1.25、南向1:1、西向1:2、北向1:2.42的比例进行自然放坡；土方开挖时严禁超挖修补成坡或倒坡开挖；边坡放坡宜一层修整成型，避免反复刨挖修补，对边坡上的孤石、树根等杂物应清理干净,对个别扰动的原始边坡的孤石应尽量保留，防止扰动整片土体，确保边

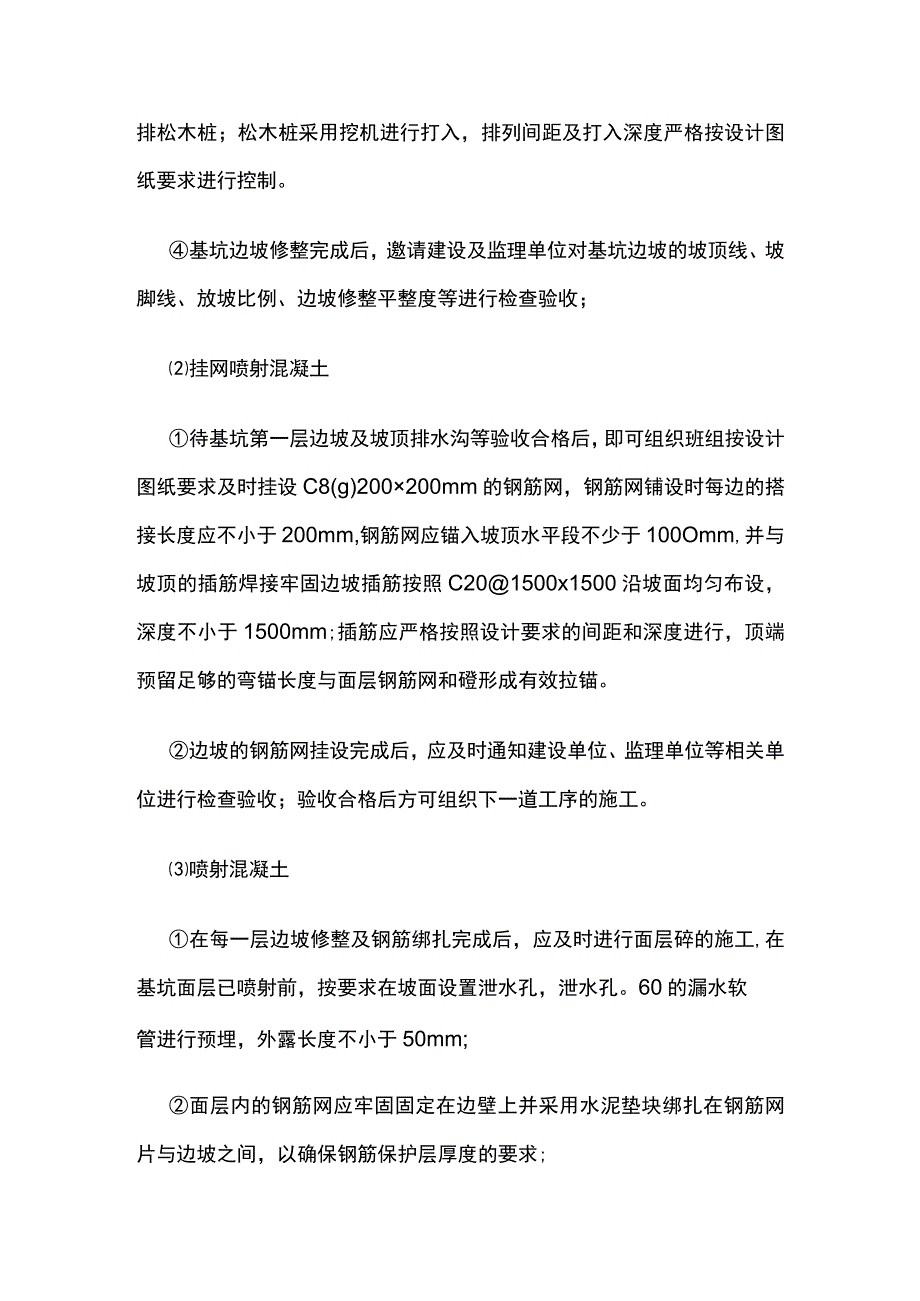

2、坡稳定。边坡修整应紧跟土方开挖的施工进度，按照大开挖与边坡修整流水作业的模式持续推进，始终保证开挖一段、修整一段，开挖一层、修整一层的方式进行；基坑开挖至设计基底标高后，按设计图纸要求在基坑坡脚位置打入三排松木桩；松木桩采用挖机进行打入，排列间距及打入深度严格按设计图纸要求进行控制。基坑边坡修整完成后，邀请建设及监理单位对基坑边坡的坡顶线、坡脚线、放坡比例、边坡修整平整度等进行检查验收；挂网喷射混凝土待基坑第一层边坡及坡顶排水沟等验收合格后，即可组织班组按设计图纸要求及时挂设C8(g)200200mm的钢筋网，钢筋网铺设时每边的搭接长度应不小于200mm,钢筋网应锚入坡顶水平段不少于100Om
3、m,并与坡顶的插筋焊接牢固边坡插筋按照C201500x1500沿坡面均匀布设，深度不小于1500mm;插筋应严格按照设计要求的间距和深度进行，顶端预留足够的弯锚长度与面层钢筋网和磴形成有效拉锚。边坡的钢筋网挂设完成后，应及时通知建设单位、监理单位等相关单位进行检查验收；验收合格后方可组织下一道工序的施工。喷射混凝土在每一层边坡修整及钢筋绑扎完成后，应及时进行面层碎的施工,在基坑面层已喷射前，按要求在坡面设置泄水孔，泄水孔。60的漏水软管进行预埋，外露长度不小于50mm;面层内的钢筋网应牢固固定在边壁上并采用水泥垫块绑扎在钢筋网片与边坡之间，以确保钢筋保护层厚度的要求;面层喷射已采用强度为C20

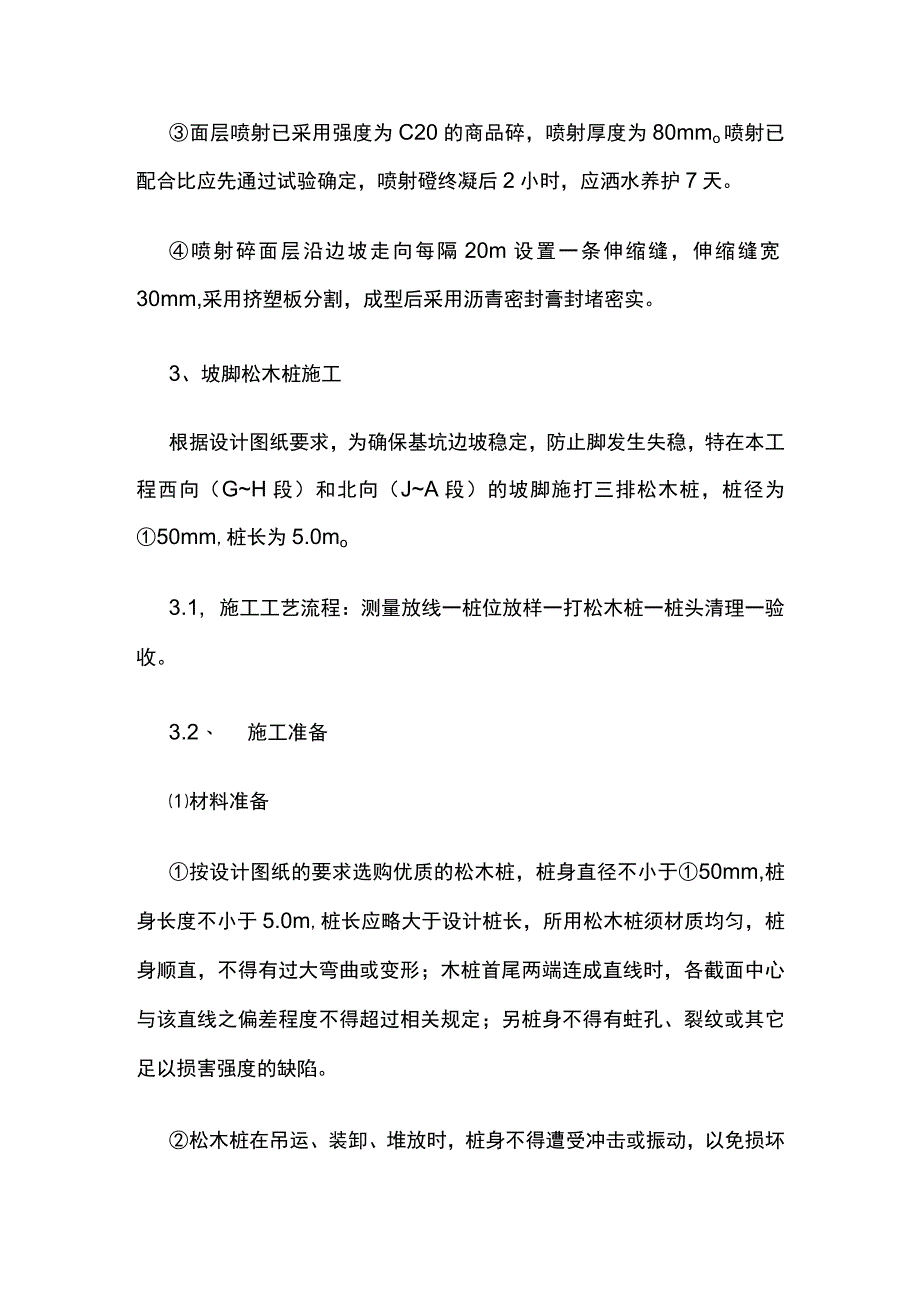

4、的商品碎，喷射厚度为80mmo喷射已配合比应先通过试验确定，喷射磴终凝后2小时，应洒水养护7天。喷射碎面层沿边坡走向每隔20m设置一条伸缩缝，伸缩缝宽30mm,采用挤塑板分割，成型后采用沥青密封膏封堵密实。3、坡脚松木桩施工根据设计图纸要求，为确保基坑边坡稳定，防止脚发生失稳，特在本工程西向（GH段）和北向（JA段）的坡脚施打三排松木桩，桩径为50mm,桩长为5.0mo3.1, 施工工艺流程：测量放线一桩位放样一打松木桩一桩头清理一验收。3.2、 施工准备材料准备按设计图纸的要求选购优质的松木桩，桩身直径不小于50mm,桩身长度不小于5.0m,桩长应略大于设计桩长，所用松木桩须材质均匀，桩身顺
5、直，不得有过大弯曲或变形；木桩首尾两端连成直线时，各截面中心与该直线之偏差程度不得超过相关规定；另桩身不得有蛀孔、裂纹或其它足以损害强度的缺陷。松木桩在吊运、装卸、堆放时，桩身不得遭受冲击或振动，以免损坏桩身；木桩使用时，应按运抵工地之先后顺序从上向下进行使用，严禁翻倒等，同时应检查木桩是否完整。松木桩进场后，及时通知监理单位和建设单位进行进场验收，验收合格后方可使用。测量放样松木桩施工前，由测量人员依据设计图纸进行放样，确定每个木桩打设桩位，采用一次性筷子缠红色丝带进行桩点标记。打试桩沿坡脚不同位置施打3-6根左右试桩，以大概确定桩长及相关施工工艺参数；打桩前，桩顶须先截锯平整，其桩身需加以
6、保护，不得有影响功能之碰撞伤痕；打桩时应将松木桩的尾部朝下、根部朝上，如遇特殊地质时可将尾端进行适当削尖处理;调入挖机进行试桩施打，施打时控制好桩身垂直度，先采用挖机斗仓面按压入土至一定深度，再采用挖机斗背均匀击打至设计标高。记录松木桩试桩施工的相关数据，明确相关的施工工艺参数。松木桩施工在基坑开挖至设计标高后，安排挖机就位，清理工作面，组织吊运松木桩至拟施工场地，准备施打松木桩;选择正确的桩长（按设计要求的5m桩长进行配桩），控制好桩身垂直度后采用挖机进行压桩；采用挖机压桩时，首先将挖机的挖斗推开，使松木桩置于挖机斗仓内进行扣压；当压入土层一定深度后，或遇到较难压入的区域时，采用挖机挖斗背面
7、进行按压或击打压入；直至压入至设计深度为止。按设计图纸的要求控制好桩间距，纵横间距为1500mm1500mm;安排专人做好松木桩施工的隐蔽验收记录，并控制好施工深度和间距；每完成1根，即验收签认1根。3.3、 锯平桩头松木桩施打至设计深度后，根据基底控制标高统一锯平桩头，再施工坡面支护结构，并使松木桩与边坡支护结构连接牢固成整体。3.4、 注意事项松木桩应使用原木，不要锯成别的形状，尤其不能对半锯开变成半圆状，半圆桩是很快就后强烈弯曲，以至失去效用。不要把松木桩推广为杉木桩或其他桩。大部分常见木材是忌水的，在水中很快会发黑、变形和腐败，杉木尤其如此，切不可用。按要求控制好松木桩打入的垂直度和桩
8、身间距及打入深度。要考虑到松木桩所能承受的沉桩冲击力，防止击打过重导致破桩或断桩；当出现废桩时，应按要求进行补桩。淤泥及软土地区的水平抗力很小，松木桩施工容易出现整体水平位移，施工时应采取措施进行桩间挤密，并确保挖机施工安全。4、基坑排水工程本项目基坑土方开挖时，为保证地面雨水不对施工造成影响，基坑周边按如下措施设置降排水系统：在基坑边坡上沿、现场道路边修筑宽30Omm、深300mm的排水沟，排水沟每段长30m,从中间向两端3%。找坡，沟端设集水井，集水井尺寸为520mm520mm1000mm（长X宽X深）,集水井底部铺设200mm厚的随时漏水层，便于基坑水的收集和沉淀。集水井的位置应考虑到排
9、水的方便；在基坑底部同样设置排水沟和集水井，做法同基坑顶部排水系统,基坑底部的积水由污水泵抽至基坑顶部的排水系统，在统一排至市政雨水管网；如果地下水丰富，可根据实际情况在整个基坑中部抽出100O400宽的换填卵石作为盲沟，便于基坑内有序的排水。由于地勘报告说明中，本项目地下滞水水位可能高于地下室底板标高，在基础施工阶段，采用在基坑底部周边设置排水沟并在合理位置设置集水井的方法进行排水处理，将水位降低并稳定至基底标高之下0.5m,保证基础顺利施工。场地内排水系统由专人负责管理、检修、清理，做到无明显积水，场内整洁。5、基坑监测5.1.监测目的深基坑属于超过一定规模的危险性较大的工程；因此，在进行
10、基坑施工及使用时，应定时对基坑的稳定性进行监测，以便及时发现不稳定因素，及时采取补救措施，确保基坑稳定安全，减少和避免不必要的损失。52监测项目根据本基坑支护设计图纸并结合周边环境情况，依据基坑监测相关规范要求，确定本基坑安全等级为三级，设计使用年限为1年，属临时性支护工程；根据建筑基坑工程监测技术规范的要求，本工程应由建设单位委托具备相应资质的第三方对基坑实施现场监测；并提供监测方案经设计、监理、建设单位进行审核。我公司在进行本项目基坑施工及使用时，为确保施工安全，同样将安排专业的测量员对基坑进行实时监测，重点是监测基坑支护结构的水平和竖向位移。主要从以下几个方面进行：采取现场巡视检查，对开
11、挖面地质情况巡视以下内容：土层性质及稳定性。地下水控制效果。对支护结构体系巡视以下内容：支护体系施作及时性情况。支护体系渗漏水情况。包括渗漏水量、气味、颜色、是否伴有砂土颗粒、发生位置、发展趋势等。支护体系开裂、变形变化情况。（3）对基坑周边巡视以下内容：坑边超载。包括坑边荷载重量、类型、与坑缘距离、面积、位置等。地表积水。包括积水面积、深度、水量、位置、地面硬化完好程度、坡顶排水系统是否合理及通畅等。5.3、 基坑监测实施5.3.1、 监测点布置通过建设单位提供的场外控制点，在场内受后期施工影响最小的区域布设稳定的内控点，反复核测无误后记录坐标和高程，内控点宜沿场地四周均匀布置，且不少于两个
12、。根据内控点沿基坑坡顶每隔15-2Om设置一个监测点（主要为东侧、西侧及北侧），监测点采用。20的钢筋头打入坡顶土层，与基坑面层已稳定连接，顶端刻十字线；监测点标识应采取有效保护，防止碰撞或损坏。监测点布设好后,应汇通建设、监理单位等进行坐标和高程抄测，抄测应经反复核测无明显偏差；并记录第一次数据保存；为减小误差,首次监测宜一次完成。53.2.监测频率根据设计图纸及相关规范的要求，本工程基坑监测的频率为：基坑支护完成每3天监测一次；待基坑稳定后可延长至每周监测一次；如遇基坑变形较大，应合理缩短监测周期。根据设计图纸及相关规范的要求，本工程基坑监测的预警值范围如下：序监测项设计允许值号目预警值备注1基坑顶40mm部水平位移35mm每天发展最大不超过4mm精度士2mm2基坑顶35mm部竖向位移20mm每天发展最大不超过4mm精度2mm3基坑周东/西/北侧为：边20.0KNm2顶部堆南侧为：30.0KNm2载堆载超过规定值每天巡查4周围建东向在建项目筑物地面出现裂缝间距大于2倍基坑深度
