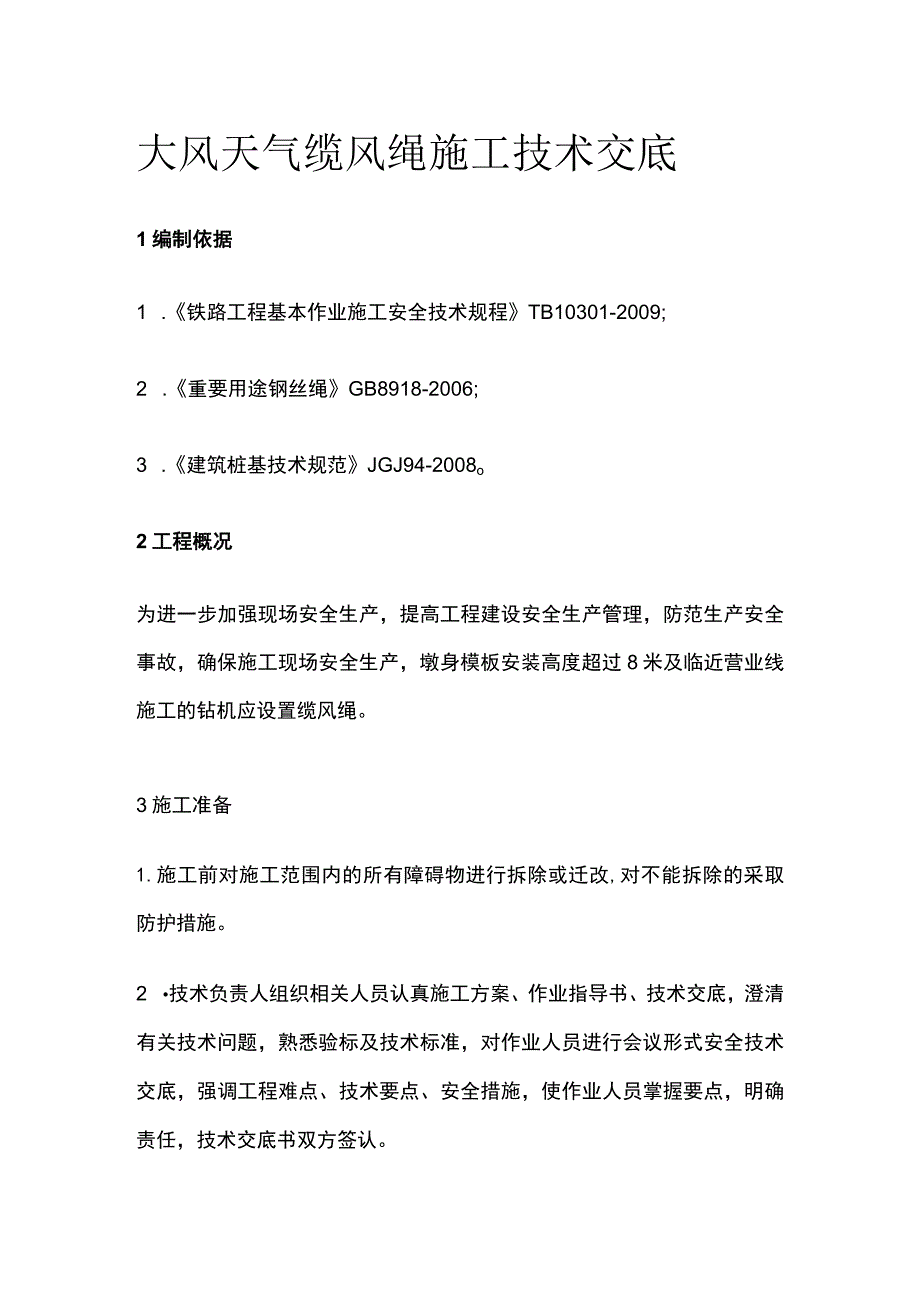

1、大风天气缆风绳施工技术交底1编制依据1 .铁路工程基本作业施工安全技术规程TB10301-2009;2 .重要用途钢丝绳GB8918-2006;3 .建筑桩基技术规范JGJ94-2008o2工程概况为进一步加强现场安全生产，提高工程建设安全生产管理，防范生产安全事故，确保施工现场安全生产，墩身模板安装高度超过8米及临近营业线施工的钻机应设置缆风绳。3施工准备1.施工前对施工范围内的所有障碍物进行拆除或迁改,对不能拆除的采取防护措施。2 技术负责人组织相关人员认真施工方案、作业指导书、技术交底，澄清有关技术问题，熟悉验标及技术标准，对作业人员进行会议形式安全技术交底，强调工程难点、技术要点、安全

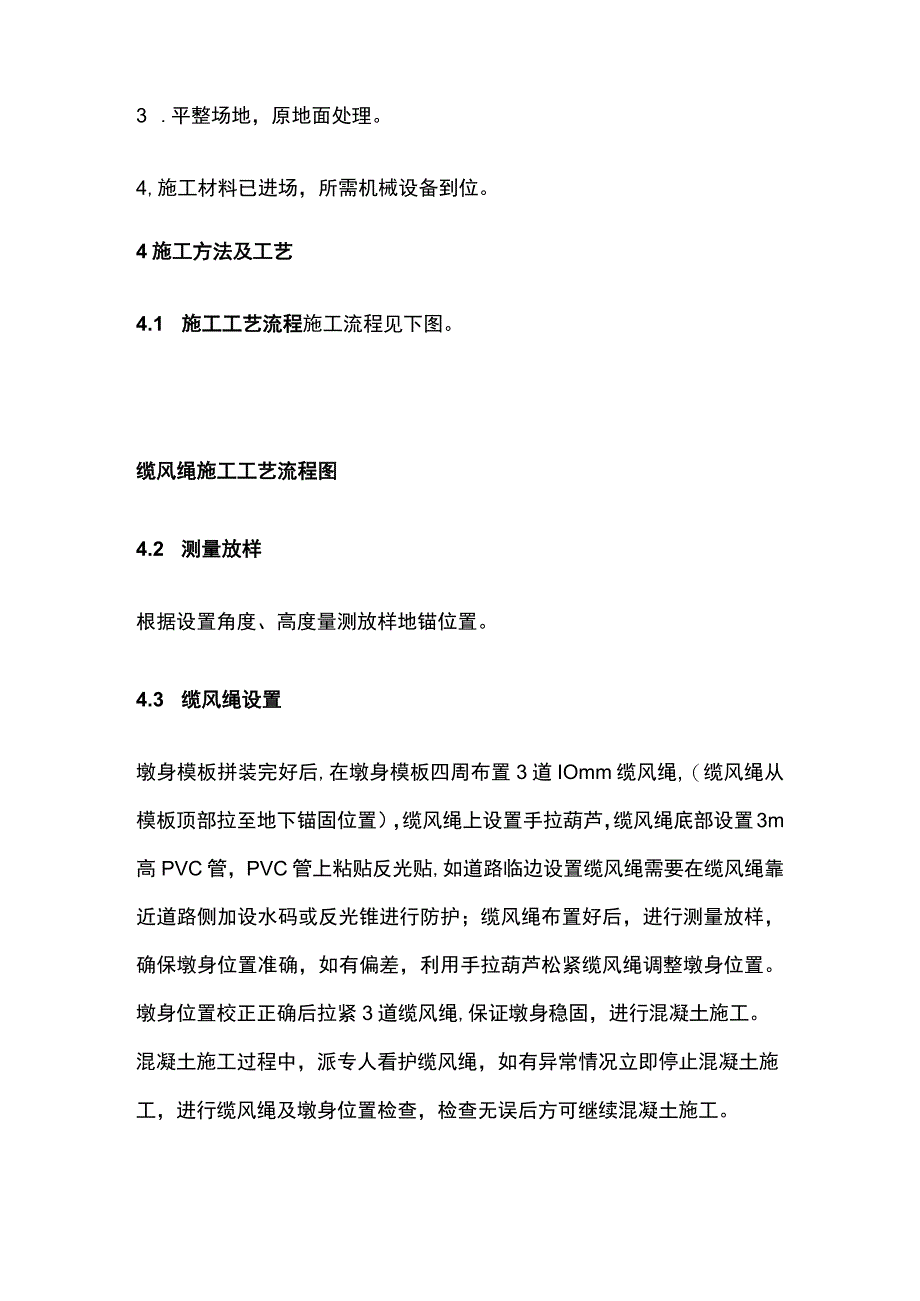

2、措施，使作业人员掌握要点，明确责任，技术交底书双方签认。3 .平整场地，原地面处理。4,施工材料已进场，所需机械设备到位。4施工方法及工艺4.1 施工工艺流程施工流程见下图。缆风绳施工工艺流程图4.2 测量放样根据设置角度、高度量测放样地锚位置。4.3 缆风绳设置墩身模板拼装完好后,在墩身模板四周布置3道IOmm缆风绳,（缆风绳从模板顶部拉至地下锚固位置），缆风绳上设置手拉葫芦，缆风绳底部设置3m高PVC管，PVC管上粘贴反光贴,如道路临边设置缆风绳需要在缆风绳靠近道路侧加设水码或反光锥进行防护；缆风绳布置好后，进行测量放样，确保墩身位置准确，如有偏差，利用手拉葫芦松紧缆风绳调整墩身位置。墩身
3、位置校正正确后拉紧3道缆风绳,保证墩身稳固，进行混凝土施工。混凝土施工过程中，派专人看护缆风绳，如有异常情况立即停止混凝土施工，进行缆风绳及墩身位置检查，检查无误后方可继续混凝土施工。施工时注意地锚稳固，缆风绳无损坏且连接牢固。(缆风绳布置详见下图)。缆风绳立面设置图缆风绳平面设置图4.4 缆风绳的验算作用于墩身模板德风荷载由缆风绳抵抗。风荷载标准值式中：wk风荷载标准值(KNnf);WO基本风压(KN/nf),取0.35;z风压高度变化系数，取1;s-风荷载体型系数，取L3;z-z高度处的风振系数，取1.65;wk=1.651.3l0.35=0.75KNm2z每次浇筑混凝土墩身最大高度(第一
4、节以H=IOm验算,第二节以H=16m验算);风荷载W=IoX(6+6.44)20.75=46.65KN;风荷载W=16(6+6.44)/20.75=74.64KN;沿线路纵向在墩身周围侧设置三根缆风绳，缆风绳与墩身的夹角为H=IOmz时夹角45。，H=I6m,时夹角28o;H=IOm,单根钢丝绳拉力N=46.65/2COS45o=32.99KNzH=16m,单根钢丝绳拉力N=74.642COS28o=42.27KNo根据重要用途钢丝绳GB8918-2006,选用直径为IOmm,结构为67FC的钢丝绳,最小破断力52.1KN32.99,42.27KN满足要求。4.5 地锚验算采用116#普通热
5、轧工字钢作为地锚，工字钢长度为2m,全部打入地面以下，缆风绳通过紧线器与其连接。墩高H=IOm,缆风绳施加于地锚上的竖向荷载Nk=32.99KNsin45o=23.33KN,水平荷载H汰=32.99KNXCOS450=23.33KN。墩高H=16m,缆风绳施加于地锚上的竖向荷载Nk=42.27KNsin45o=29.89KN,水平荷载Hik=42.27KNXCOS450=29.89KN04.6 地锚抗拔验算北汝河特大桥地层从上至下依次为:(5)11-2粗圆砾土;褐黄色,稍密，饱和，卵砾石占70%,呈浑圆状,成份为石英岩碎块，其中砂占20%,粘土占10%,层厚9m,11I级，o0=350kpa,
6、主要分布在DK138+181.5-DK150+704.1o根据建筑桩基技术规范JGJ94-2008(以下简称桩规)的规定，地锚抗拔力验算应满足NkTuk2式中Nk一按荷载效应标准组合计算的基桩拔力TUk一破坏时基桩的抗拔极限承载力标准值式中入i抗拔系数，查表桩规取0.70;QSik一桩侧表面第i层土的抗压极限侧阻力标准值，(5)11层取20OkPa俵5.3.5-1);Ui一桩身周长,16#工字钢为0.672m;li一桩周第1层土的厚度Tuk=0.702000.6722=188.16KNNk=(H=10m)2333z(H=16m)29.89KNTuk2=94.08KN,抗拔验算满足要求。4.7
7、地锚水平力验算根据桩规，受水平荷载的地锚应满足HikRa式中Hik-在荷载效应标准组合下，作用于地锚顶处的水平力；Ra地锚水平承载力特征值;Ra=0.73EI0avx;式中。一地锚的水平变形系数，取5;EI一地锚抗弯刚度；116#普通热轧工字钢为2197650Nm2;XOa-地锚顶允许水平位移，取20mm;vx一桩顶水平位移系数，取3.526;Ra=0.75321976500.023.526=1090.7KNHik=22.33KN,水平力验算满足要求。4.8 结论钢丝绳：选用直径为IOmm,结构为67+FC的纤维芯钢丝绳。地锚：采用口6#普通热轧工字钢作为地锚，工字钢长度为2m,全部打入地面以
8、下。角度：缆风绳与墩身(H=IOm)角度为45。,缆风绳与墩身(H=I6m)角度为28。5施工注意事项1.检查缆风绳的磨损、锈蚀、拉伸、弯曲、变形、疲劳、断丝、绳芯露出的程度，确定其安全起重量(包括报废)。2 .缆风绳在使用过程中必须经常检查其强度，一般至少六个月就必须进行一次全面检查或做强度试验。3 .缆风绳在使用过程中严禁超负荷使用，不应受冲击力，要注意不要使缆风绳直接和物体的快口棱锐角相接触，在它们的接触处要垫以软质衬垫物衬垫以防止物件的快口棱角损坏钢丝绳而产生设备和人生事故。4 .缆风绳在使用过程中，如出现长度不够时，必须采用卸扣连接，严格禁止用钢丝绳头穿细钢丝绳的方法接长，以免由此而产生的剪切力。5 .在高温的物体上使用缆风绳时，必须采用隔热措施，因为缆风绳在受到高温后其强度会大大降低。6 .缆风绳在使用过程中，尤其注意防止缆风绳与电焊线相接触。因碰电后，缆风绳会损坏，影响作业的顺利进行。7 .缆风绳在使用过程中，必须经常注意进行检查有无断裂破坏情况及其是否使用，或需调换新绳，确保安全。
