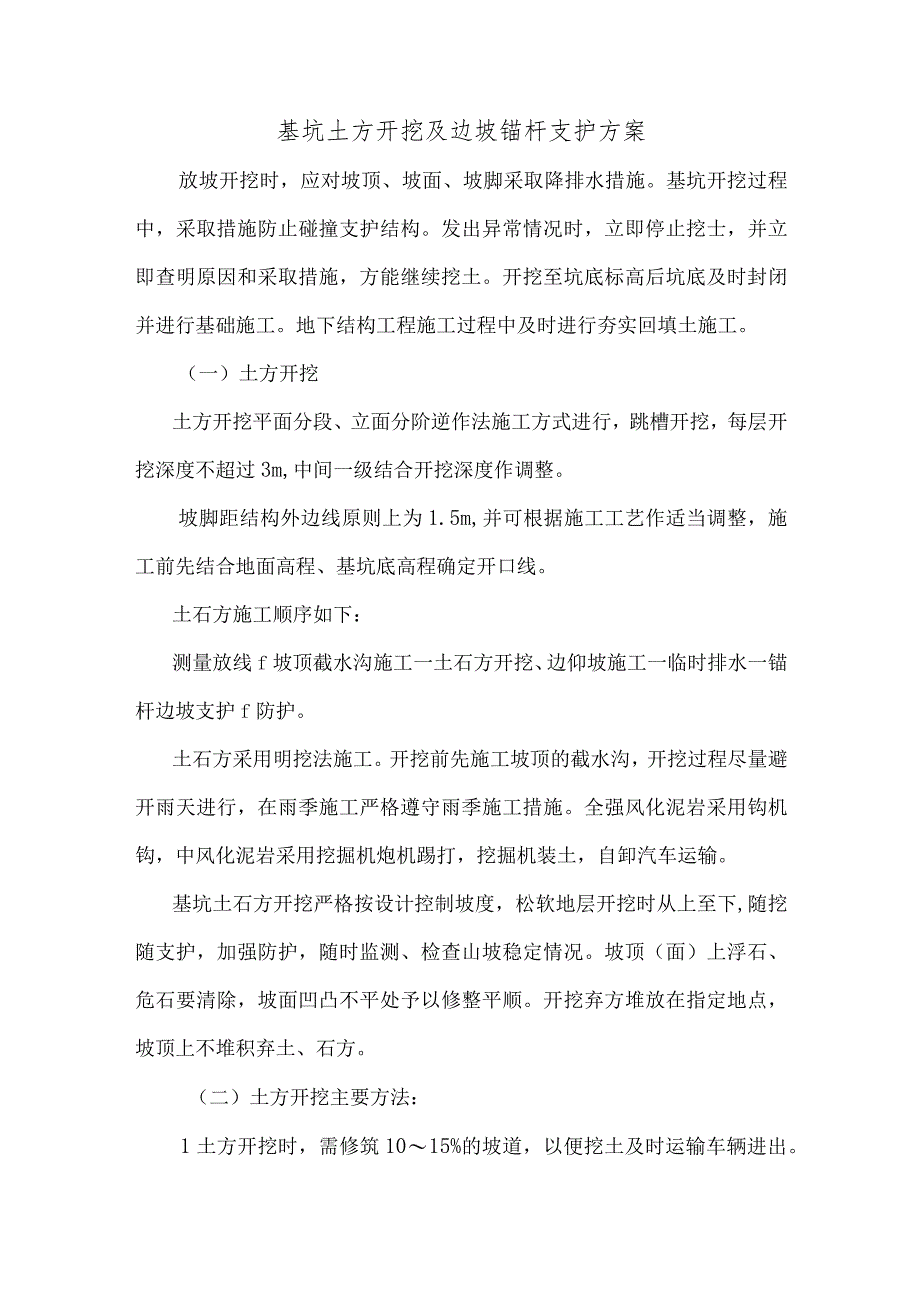

1、基坑土方开挖及边坡锚杆支护方案放坡开挖时,应对坡顶、坡面、坡脚采取降排水措施。基坑开挖过程中,采取措施防止碰撞支护结构。发出异常情况时,立即停止挖士,并立即查明原因和采取措施,方能继续挖土。开挖至坑底标高后坑底及时封闭并进行基础施工。地下结构工程施工过程中及时进行夯实回填土施工。(一)土方开挖土方开挖平面分段、立面分阶逆作法施工方式进行,跳槽开挖,每层开挖深度不超过3m,中间一级结合开挖深度作调整。坡脚距结构外边线原则上为1.5m,并可根据施工工艺作适当调整,施工前先结合地面高程、基坑底高程确定开口线。土石方施工顺序如下:测量放线f坡顶截水沟施工一土石方开挖、边仰坡施工一临时排水一锚杆边坡支护

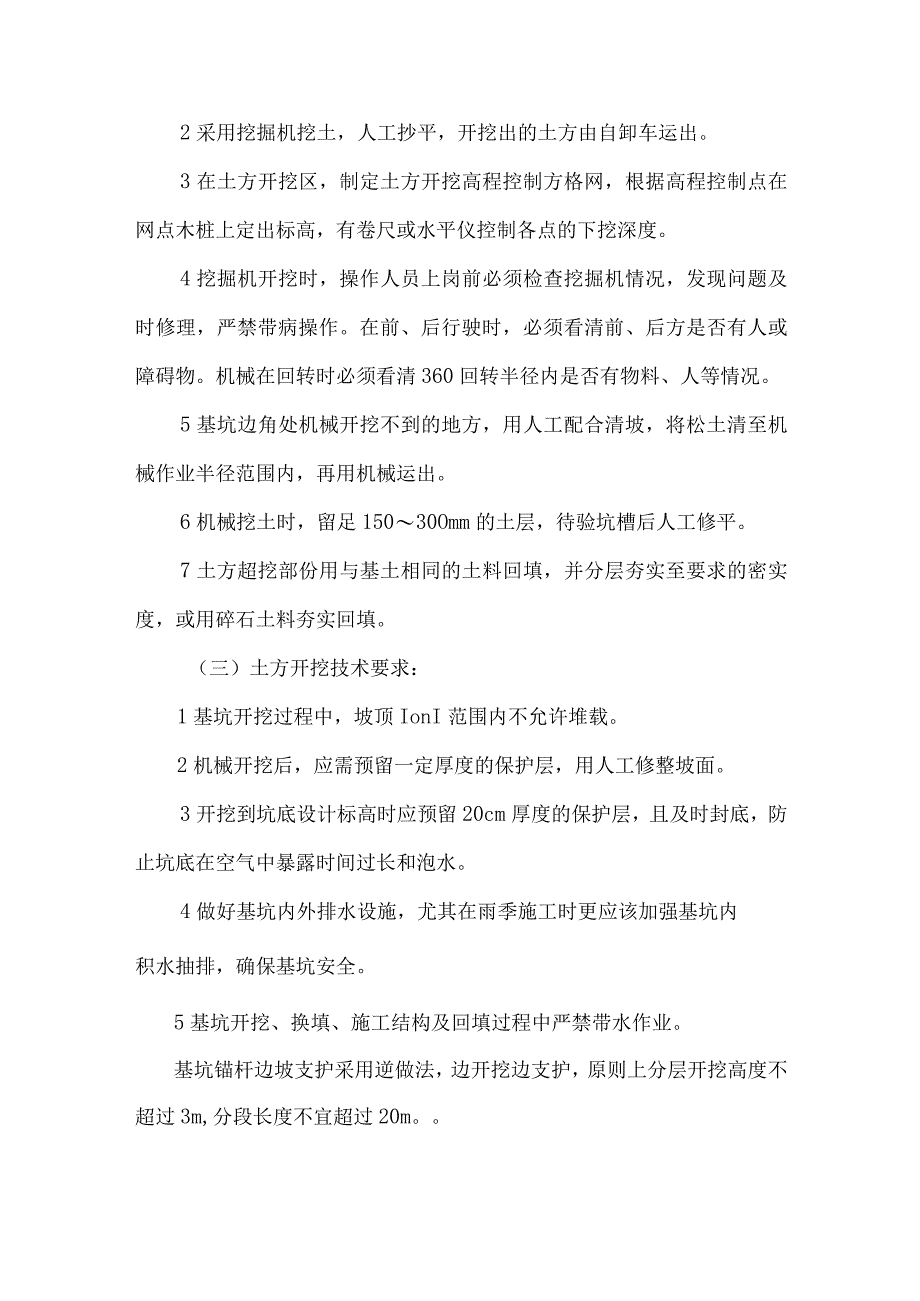

2、f防护。土石方采用明挖法施工。开挖前先施工坡顶的截水沟,开挖过程尽量避开雨天进行,在雨季施工严格遵守雨季施工措施。全强风化泥岩采用钩机钩,中风化泥岩采用挖掘机炮机踢打,挖掘机装土,自卸汽车运输。基坑土石方开挖严格按设计控制坡度,松软地层开挖时从上至下,随挖随支护,加强防护,随时监测、检查山坡稳定情况。坡顶(面)上浮石、危石要清除,坡面凹凸不平处予以修整平顺。开挖弃方堆放在指定地点,坡顶上不堆积弃土、石方。(二)土方开挖主要方法:1土方开挖时,需修筑1015%的坡道,以便挖土及时运输车辆进出。2采用挖掘机挖土,人工抄平,开挖出的土方由自卸车运出。3在土方开挖区,制定土方开挖高程控制方格网,根据高

3、程控制点在网点木桩上定出标高,有卷尺或水平仪控制各点的下挖深度。4挖掘机开挖时,操作人员上岗前必须检查挖掘机情况,发现问题及时修理,严禁带病操作。在前、后行驶时,必须看清前、后方是否有人或障碍物。机械在回转时必须看清360回转半径内是否有物料、人等情况。5基坑边角处机械开挖不到的地方,用人工配合清坡,将松土清至机械作业半径范围内,再用机械运出。6机械挖土时,留足15030Omm的土层,待验坑槽后人工修平。7土方超挖部份用与基土相同的土料回填,并分层夯实至要求的密实度,或用碎石土料夯实回填。(三)土方开挖技术要求:1基坑开挖过程中,坡顶IonI范围内不允许堆载。2机械开挖后,应需预留一定厚度的保

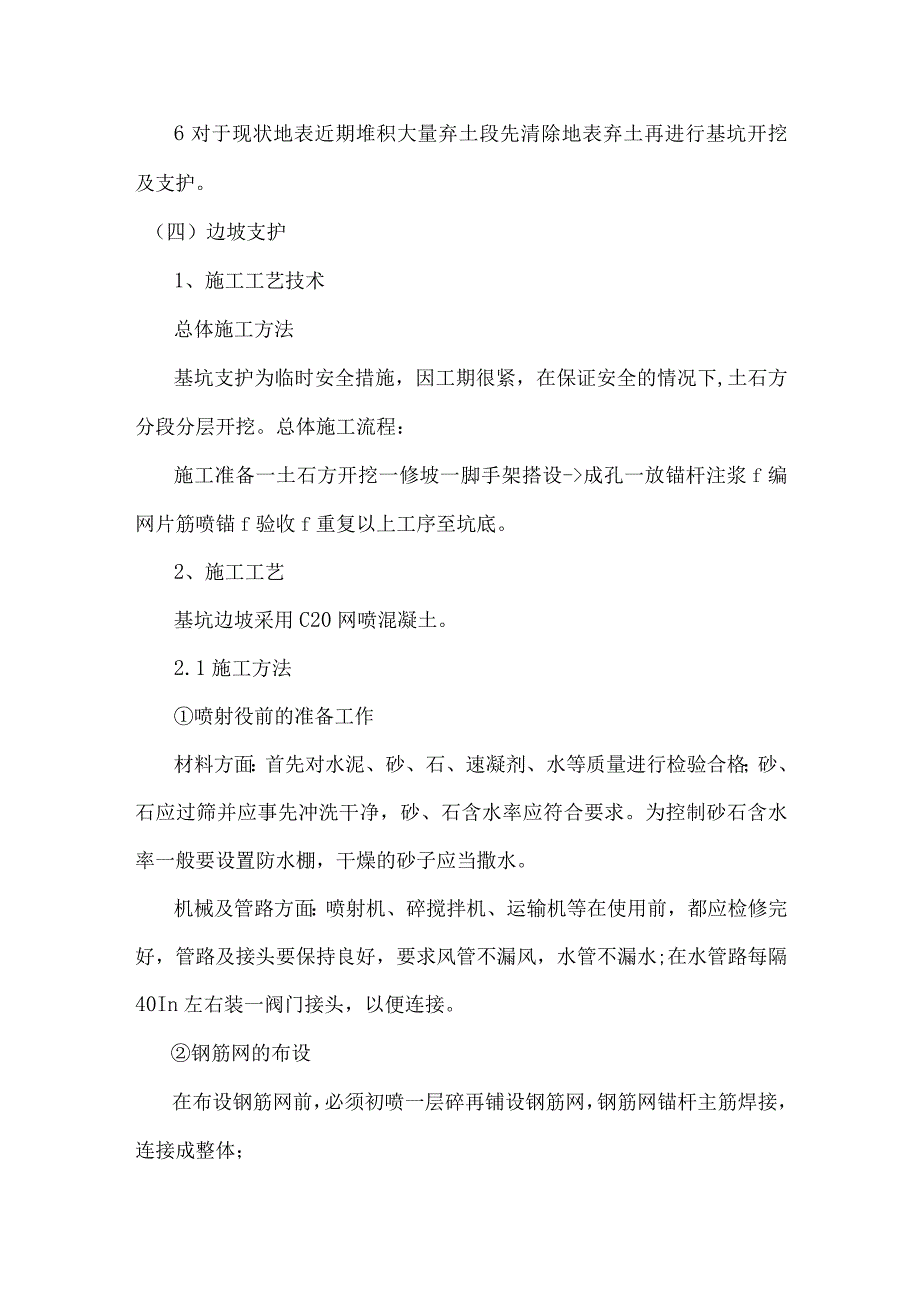

4、护层,用人工修整坡面。3开挖到坑底设计标高时应预留20cm厚度的保护层,且及时封底,防止坑底在空气中暴露时间过长和泡水。4做好基坑内外排水设施,尤其在雨季施工时更应该加强基坑内积水抽排,确保基坑安全。5基坑开挖、换填、施工结构及回填过程中严禁带水作业。基坑锚杆边坡支护采用逆做法,边开挖边支护,原则上分层开挖高度不超过3m,分段长度不宜超过20m。6对于现状地表近期堆积大量弃土段先清除地表弃土再进行基坑开挖及支护。(四)边坡支护1、施工工艺技术总体施工方法基坑支护为临时安全措施,因工期很紧,在保证安全的情况下,土石方分段分层开挖。总体施工流程:施工准备一土石方开挖一修坡一脚手架搭设-成孔一放锚杆

5、注浆f编网片筋喷锚f验收f重复以上工序至坑底。2、施工工艺基坑边坡采用C20网喷混凝土。2.1施工方法喷射役前的准备工作材料方面:首先对水泥、砂、石、速凝剂、水等质量进行检验合格;砂、石应过筛并应事先冲洗干净,砂、石含水率应符合要求。为控制砂石含水率一般要设置防水棚,干燥的砂子应当撒水。机械及管路方面:喷射机、碎搅拌机、运输机等在使用前,都应检修完好,管路及接头要保持良好,要求风管不漏风,水管不漏水;在水管路每隔40In左右装一阀门接头,以便连接。钢筋网的布设在布设钢筋网前,必须初喷一层碎再铺设钢筋网,钢筋网锚杆主筋焊接,连接成整体;钢筋网保护层厚度不应小于7.5cm,在喷射前钢筋必须进行清除

6、污锈。G)喷射碎作业喷射工作要严格掌握规定的速凝剂掺量,并添加均匀,严格控制水灰比,使喷层表面平整光滑、无干斑或滑移、流淌现象。喷射作业开始时,先送风,后开机,再给料;结束时,应先待料喷完后,再关风。喷射混凝土作业分段分片进行。喷射作业自下而上,一次喷射厚度根据喷射部位和设计厚度而定,边墙为7cmIOCnb后喷一层应在先喷一层凝固后进行,若终凝后或间隔一小时后喷射。喷射路线应自上而下,呈“S”形运动;喷射时,喷头作连续不断的圆周运动,并形成螺旋状前进,后一圈压前一圈三分之一。喷射作业时,喷头距受喷面距离宜为1.52.0米,喷射机要求风压为0.30.5Mpao有条件时,宜将喷头固定在机械手上进行

7、喷射作业;条件不许可,需采用人工撑握喷头时,应由两人共同操作喷头。喷头与受喷面保持垂直,如遇受喷面被钢筋网片、格栅覆盖时,可将喷头稍微偏斜100200,并应减小喷头至受喷面的距离,保证钢筋网片保护层厚度不小于3cm。对砂层地段进行喷射作业时,应首先紧贴砂层表面铺挂钢筋网,并用钢筋沿环向压紧后再喷射。对有水地段进行喷射时,先从远离渗漏水处开始,逐渐向渗漏处逼近,将散水集中,安设导管或盲沟引流,排到集水坑,再向渗漏处逼近喷射。2.2施工技术措施喷射性作业在满足喷射混凝土加固技术规程有关规定的基础上,遵守以下几点:喷射役必须用喷射充填密实,不得存在浮土,保证厚度和强度。喷射碎分层喷射时,后一层喷射在前一层位终凝后进行,若终凝后Ih以上再次喷射碎时,受喷面应用风、水清洗。试验室负责优选喷射碎的配合比与现场控制,喷射施工前先进行试喷,试喷合格后再投入喷射施工。每次喷碎完毕后,即时检查厚度,若厚度不够需进行补喷达到设计厚度。坚决禁止将回弹料做为喷射料使用。喷射碎的回弹率,边墙不应大于15%,拱部不应大于25虬坚决实行“四不”制度,即A、喷砂工序不完,不得进行开挖;B、喷碎厚度不够不前进;C、碎喷射后发现问题未解决不前进;D、监测结果表明不安全不前进。喷射作业完毕或因故中断喷射时,必须将喷射机和输料管内的积料清除干净。
