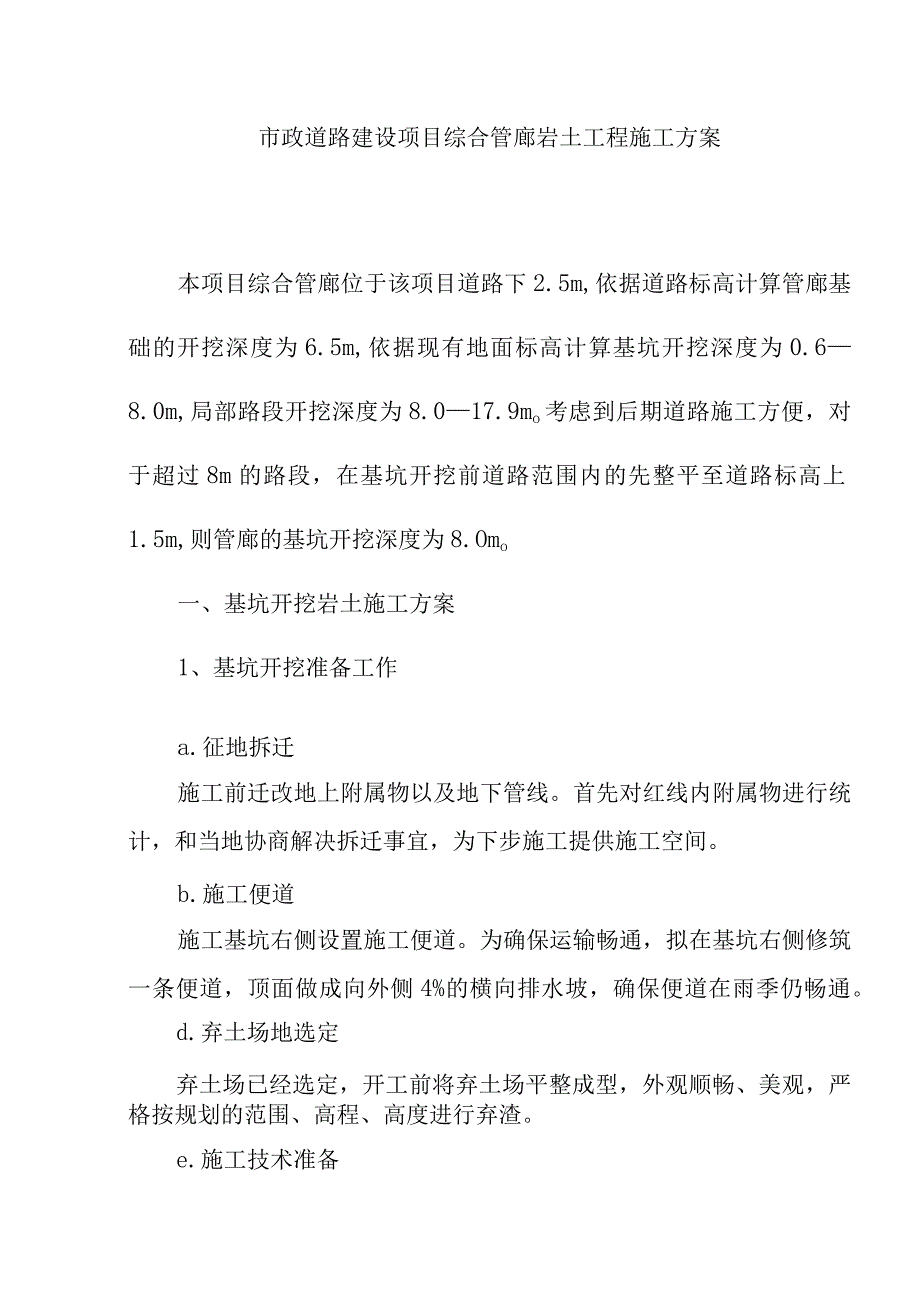

市政道路建设项目综合管廊岩土工程施工方案.docx_第1页
第1页 / 共13页

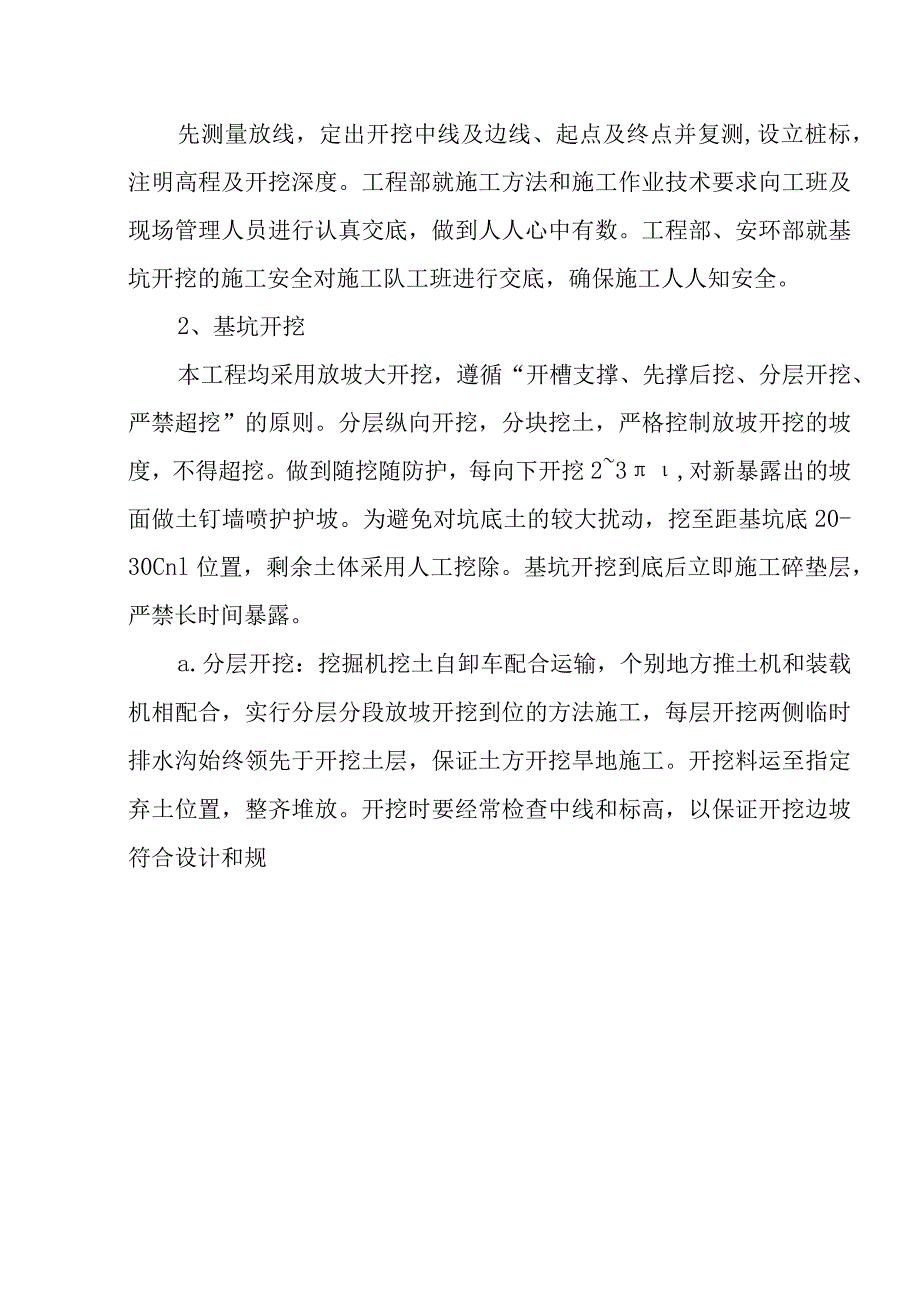

市政道路建设项目综合管廊岩土工程施工方案.docx_第2页
第2页 / 共13页
市政道路建设项目综合管廊岩土工程施工方案.docx_第3页
第3页 / 共13页
市政道路建设项目综合管廊岩土工程施工方案.docx_第4页
第4页 / 共13页
市政道路建设项目综合管廊岩土工程施工方案.docx_第5页
第5页 / 共13页
市政道路建设项目综合管廊岩土工程施工方案.docx_第6页
第6页 / 共13页
市政道路建设项目综合管廊岩土工程施工方案.docx_第7页
第7页 / 共13页
市政道路建设项目综合管廊岩土工程施工方案.docx_第8页
第8页 / 共13页
市政道路建设项目综合管廊岩土工程施工方案.docx_第9页
第9页 / 共13页
市政道路建设项目综合管廊岩土工程施工方案.docx_第10页
第10页 / 共13页
亲,该文档总共13页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《市政道路建设项目综合管廊岩土工程施工方案.docx》由会员分享,可在线阅读,更多相关《市政道路建设项目综合管廊岩土工程施工方案.docx(13页珍藏版)》请在第壹文秘上搜索。

1、市政道路建设项目综合管廊岩土工程施工方案本项目综合管廊位于该项目道路下2.5m,依据道路标高计算管廊基础的开挖深度为6.5m,依据现有地面标高计算基坑开挖深度为0.68.0m,局部路段开挖深度为8.017.9mo考虑到后期道路施工方便,对于超过8m的路段,在基坑开挖前道路范围内的先整平至道路标高上1.5m,则管廊的基坑开挖深度为8.Omo一、基坑开挖岩土施工方案1、基坑开挖准备工作a.征地拆迁施工前迁改地上附属物以及地下管线。首先对红线内附属物进行统计,和当地协商解决拆迁事宜,为下步施工提供施工空间。b.施工便道施工基坑右侧设置施工便道。为确保运输畅通,拟在基坑右侧修筑一条便道,顶面做成向外侧

2、4%的横向排水坡,确保便道在雨季仍畅通。d.弃土场地选定弃土场已经选定,开工前将弃土场平整成型,外观顺畅、美观,严格按规划的范围、高程、高度进行弃渣。e.施工技术准备先测量放线,定出开挖中线及边线、起点及终点并复测,设立桩标,注明高程及开挖深度。工程部就施工方法和施工作业技术要求向工班及现场管理人员进行认真交底,做到人人心中有数。工程部、安环部就基坑开挖的施工安全对施工队工班进行交底,确保施工人人知安全。2、基坑开挖本工程均采用放坡大开挖,遵循“开槽支撑、先撑后挖、分层开挖、严禁超挖”的原则。分层纵向开挖,分块挖土,严格控制放坡开挖的坡度,不得超挖。做到随挖随防护,每向下开挖23,对新暴露出的

3、坡面做土钉墙喷护护坡。为避免对坑底土的较大扰动,挖至距基坑底20-30Cnl位置,剩余土体采用人工挖除。基坑开挖到底后立即施工碎垫层,严禁长时间暴露。a.分层开挖:挖掘机挖土自卸车配合运输,个别地方推土机和装载机相配合,实行分层分段放坡开挖到位的方法施工,每层开挖两侧临时排水沟始终领先于开挖土层,保证土方开挖旱地施工。开挖料运至指定弃土位置,整齐堆放。开挖时要经常检查中线和标高,以保证开挖边坡符合设计和规范要求。土方分层开挖示意图b.边坡开挖:开挖自上而下分层分段依次进行,施工中随时作成一定的坡势,以利排水,开挖过程中避免边坡稳定范围形成积水。坡面上要预留适当厚度的保护层,最后进行刷坡处理。C

4、.修坡:使用机械开挖土方时,实际施工边坡坡度要适当留有修坡余量,最后人工进行修整,使边坡满足设计要求。开挖流程示意图如下:开挖流程示意图序号图示说明1基坑开挖1部土方,形成拉槽,每层开挖深度2-3m,如土质松散可减小每循环开挖深度基坑开挖2部土方,采用小型挖掘机配合人工修坡,并及时进行防护重复1、2步,开挖至基坑底以上2030cm基坑底部剩余2030cm土方采用人工修底,及时进行垫层施工,避免长时间暴露机械开挖的同时应辅以人工配合,特别是基底以上30CnI的土层以人工开挖为主,以减少超挖、保持坑底土体的原状结构。开挖至基底标高时,对基底地基承载力进行检测试验,达到容许值后立即施工素碎垫层,严禁

5、长时间暴露基坑,浇筑碎前基底不得留有浮土、杂物和建筑垃圾。3、基坑开挖施工技术措施a.开挖基坑发现地裂、局部上层滞水或土层有较大变化时,尽快采取措施处理后,方能继续施工。b.采用分段快速作业法,施工过程中不得使基坑曝晒或泡水;雨季施工必须采取防、排水措施。c.挖方作业由坡上方自上而下开挖,做到随挖随喷,每向下开挖23m,对新暴露的坡面做支护。&方开挖前,联系监测队伍对基坑进行原始监测,收集原始记录,为基坑开挖时信息化数据指导施工做准备。同时加强与支护队伍的协调配合,确保基坑稳定。e在施工过程中,特别是在有管线的范围和管线埋深的可能深度范围内,采用人工小心挖掘,以免破损、损坏管线,确保在施工期间

6、所有地下管线的安全和正常使用。f.基坑边坡施工要求基坑边坡放样时,应充分考虑施工误差及施工便道宽度等因素自行调节,但必须以不侵限界为原则。基坑降水总体思路以井点降水为主,基坑内设临时排水沟和集水井。放坡开挖前应作专项设计,并提前15天进行预降水,降水后基坑内水位应在坑底以下1m,达到设计要求后方可开挖。基坑开挖前,应将地面建筑垃圾全部清除,基坑顶部3m宽度范围内禁止堆载,3m范围之外地面堆载要求W20KPa.基坑开挖逐级放坡开挖至基底,做到随挖随喷,每向下开挖23m,对新暴露出的坡面做护坡。基坑降水是确保基坑工程安全的必要条件之一,降水过程中必须采取措施,保证降水设备供电连续性。抽水时当发现个

7、别井点水质浑浊或周围翻砂、冒水时,应立即关闭并查找原因进行处理。二、基底检查及处理a.检查基底地质情况、土质与承载力是否与设计相符,若有变化立即请监理、设计单位现场调整处理,以满足设计要求。b.基底超挖在30cm以内时,可用原状土回填压实,密实度不得低于原状土,或用与垫层同级碎回填,或用砾石、砂、碎石回填压实。基坑开挖质量验收标准项目序号检查项目允许偏差或允许值(mm)检查方法基坑基槽挖方场地平整管内地(路)面基层人工机械主控项目1标高-50305050-50水准仪检查2长度、宽度+200-50+300-100+500-150+100经纬仪、钢尺3边坡设计要求观察、坡度尺般项目1表面平整,度2

8、0205020202m靠尺和楔形塞尺2基低土性设计要求观察或土样分析注:项目允许偏差值单位(mm)三、基坑边坡防护1、基坑边坡防护措施基坑边坡坡面采用土钉墙防护,网采用挂6.5钢筋网(网目2525cm)C20碎,碎厚8cm。随挖随喷,不得超挖。基坑放坡开挖分段施工,网喷防护自上而下逐层施做。2、工艺流程:清理坡面一土钉施工一挂钢筋网一复喷碎至设计厚度。3、施工方法:1) 土钉施工a按照施工图设计要求进行施工,土钉成孔深度严格根据设计图纸进行,偏差5cm之内,孔距偏差IOCnl之内,孔径偏差0.5cm之内;b士钉钢筋焊接采用搭接焊接,双面焊5d;C土钉注浆采用素水泥浆,且采用二次注浆技术;d阳角

9、处土钉可根据现场实际情况调整高速或角度,避免土钉重叠,保证施工顺利进行。e土钉施工完成后需进行现场抗拔试验,抗拔试验应在专门设置的非工作土钉上进行直至破坏,用来确定极限荷载2)面层喷射混凝土施工a钢筋网片的安装土方开挖成形后及时修整边坡,为防止开挖面暴露时间过长,受雨水影响引起坍塌,立即进行土钉施工,然后挂网喷碎施工。钢筋网片采用6.5钢筋网25cm25c11b在钢筋加工厂加工成型,现场安装,钢筋网片与土钉绑扎牢固。b喷射混凝土喷射混凝土为80mm厚C20喷射混凝土,分两次喷射。土方开挖刷坡后,立即进行土钉施工,钢筋网安设好后复喷混凝土至设计厚度,采用湿喷法喷混凝土。按设计要求喷射到所需厚度。

10、喷射机采用TK-961喷射机、搅拌机用GS500型混凝土搅拌机。施工要点:喷射碎混合料配合比:水泥与砂石重量比宜取1:41:4.5,砂率宜取45%55%,速凝剂掺量通过试验确定。喷射机安装调试好后,先注水再通风,清通风筒及管路。连续上料,保持机筒内料满,在料斗上口设一12m筛网,避免超径骨料进入机内。喷射时先注水(注意喷嘴要朝下,避免水流入管内),后送风,然后上料。根据受喷面和喷出的碎的情况,调整注水量,以喷后易粘着,回弹小和表面湿润光泽为度。喷射应分段、分片进行。喷嘴口至受喷面以06L2m为宜,喷射料束以垂直受喷面为最好;喷射碎分层进行,每次喷射碎厚度不得超过60mm厚。风压和喂料量,根据喷

11、射部位、机型等条件进行调整。一般工作风压0.160.22Mpa,喂料量34m3h3、施工技术措施及质量标准挖掘机应离预定边坡线0.30m以上,用人工及时修整,在确保边坡设计尺寸的情况下,尽量保持坡面的粗糙,以提高喷射碎的粘结度。保证喷射碎密实的技术措施:严格控制碎施工配合比,配合比经试验确定,碎各项指标都必须满足设计及规范要求,碎拌合用料称量精度必须符合规范要求;严格控制原材料的质量,原材料的各项指标都必须满足要求;喷射碎施工中确定合理的风压,保证喷料均匀、连续。同时加强对设备的保养,保证其工作性能;喷射碎由专人喷水养护,发现裂纹用红油漆作标记,并凿除重新喷射。喷射碎安全技术和防尘措施:严禁将

12、喷管对准施工人员,以免突然出料时伤人;喷射手和辅助操作人员要紧握喷管,以免送风时喷管甩动伤人,处理堵管时,料罐风压不能超过04MPa;处理堵管和清理料罐时,严禁在开动电机、分配盘转动的情况下将手伸入喷管和料罐;喷射手应配戴防护罩或防护眼镜、胶布雨衣和手套。e.其他边坡安全防护基坑顶面设置防隔水墙防止基坑外部水倒灌基坑,防止雨水集中冲刷边坡。基坑坡顶设置防护栏杆,采用钢管架设,并刷红白相隔警示油漆标识。临边防护与攀爬设施:为保证施工安全,预防高空坠落事件的发生,基坑开挖施工过程中要做好临边防护工作,在基坑周围设置普通钢管栏杆,防护栏杆由上、下两栏杆和栏杆柱组成,上杆离地L2m,下杆离地06m,距

13、离便道内测边缘05%开挖施工期间,在开挖点设置钢管脚手架便梯供人员上下基坑用。便梯以钢管为梯梁和扶手,用扣件扣接连接,栏杆柱高L2m,间距2m,底部铺设木板,并用方木横向连接作为防滑条。步梯两侧、底部满挂密目式安全网。四、基坑监测明挖基坑较深,基坑开挖范围大,在施工过程中的监控量测尤显重要,通过现场测量掌握基坑的稳定,以确保施工安全。依据设计文件要求,应就基坑边坡安全监测,委托专业的检测单位制定专项方案,并在施工全过程中对基坑边坡实施监测。监控方案应包括监控目的、监测项目、监控报警值、监测方法及精度要求、监测点的布置、监测周期、工序管理和记录制度以及信息反馈系统等。本工程基坑安全监测变形监测和

14、水位监测,监测的主要项目有:坡顶位移和沉降、水位观测和地面沉降等。具体监测要求有: 基坑监测点横断面布置:对边坡高度大于6m的临时边坡实施动态监测,每隔30m设一组观测标。 坡顶观测标应在施工放样时埋设并记录日期、坐标及高程,往下每开挖至一个平台时,完成防护后随即埋设并开始观测. 观测桩测量应采用光电测距仪和水平仪进行,测量结果应满足监测表(见下页)要求,同时应有专项记录薄,并编入竣工资料内。每段边坡开挖后应及时进行坡面、坡顶观测。观测中发现异常情况时应及时采取措施加以解决,确保工程安全。用施工平面控制点和水准点作监控测量基准点。施工中应注意保护控制点和水准点,并将其列入竣工成果永久保存。(边

15、坡监测表如下)监控量测频率变形及沉降量测在基坑开挖期间每12天1次,底板浇筑1周后,量测频率可适当放宽至每周24次,结构施工完成,复土后结束量测。水位观测孔的观测频次按抽水试验水位观测要求进行。遇到暴雨、连续降雨等可能导致坑壁土体大量积水危及基坑围护结构的安全时,应加密量测频率,并及时反馈量测信息。边坡监测表监测内容监测方法监测目的地表监测水平位移监测全站仪、光电测距仪观测地表位移、变形发展情况垂直变形监测水准仪裂缝监测标桩、直尺或裂缝计观测裂缝发展情况地下位移监测测斜仪探测相对于稳定地层的地下土体位移,证实和确定正在发生位移的构造特征,确定潜在滑动面深度,判断主滑方向定量分析评价边(滑)坡的稳定状况,评判边(滑)坡加固工程效果地下水位监测人工测量观测地下水位变化与降雨关系,评判边坡排水措施的有效性其它注意事项1)监测仪器应满足监测
