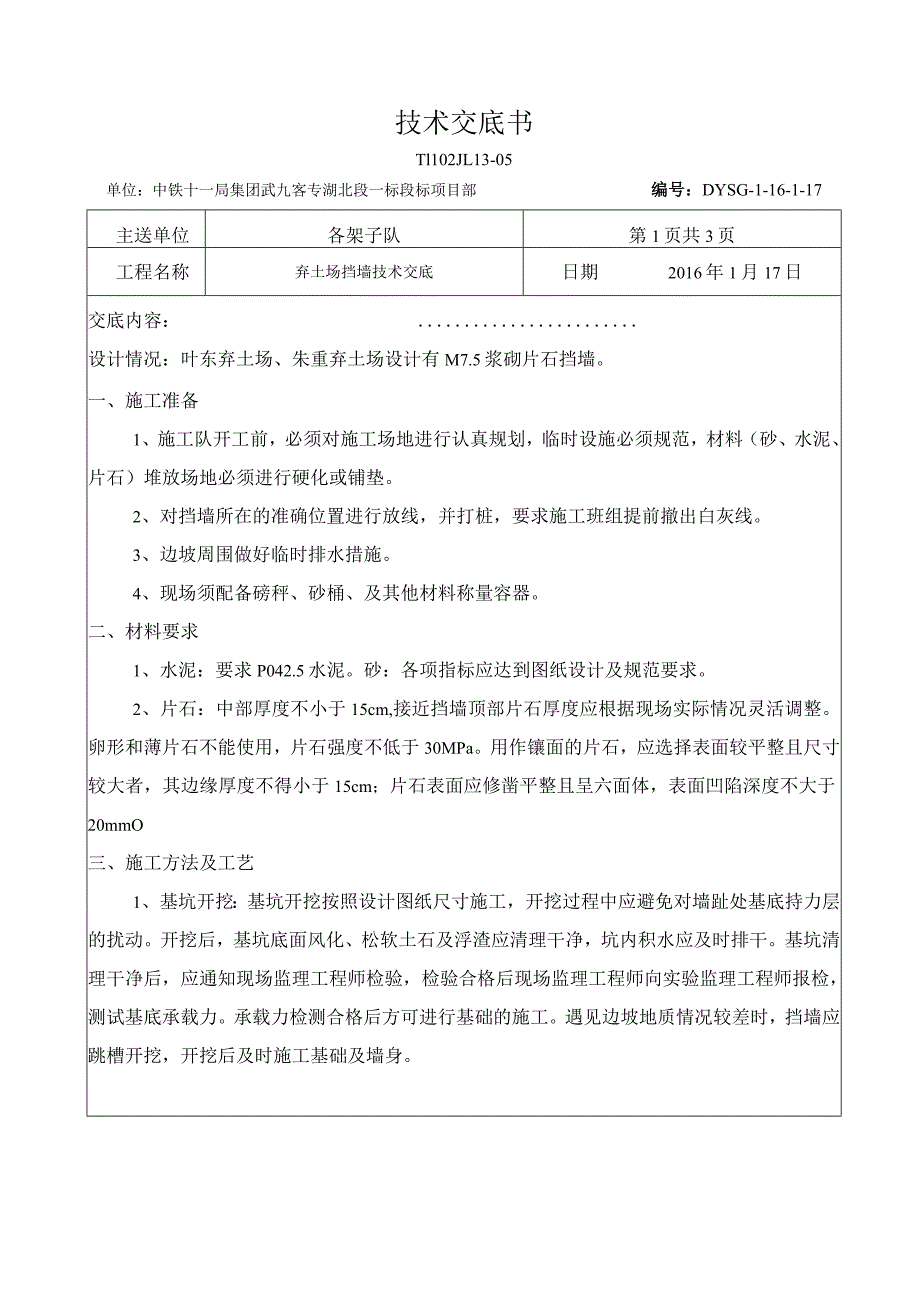

1、技术交底书Tl102JL13-05单位：中铁十一局集团武九客专湖北段一标段标项目部编号：DYSG-1-16-1-17主送单位各架子队第1页共3页工程名称弃土场挡墙技术交底日期2016年1月17日交底内容：设计情况：叶东弃土场、朱重弃土场设计有M7.5浆砌片石挡墙。一、施工准备1、施工队开工前，必须对施工场地进行认真规划，临时设施必须规范，材料（砂、水泥、片石）堆放场地必须进行硬化或铺垫。2、对挡墙所在的准确位置进行放线，并打桩，要求施工班组提前撤出白灰线。3、边坡周围做好临时排水措施。4、现场须配备磅秤、砂桶、及其他材料称量容器。二、材料要求1、水泥：要求P042.5水泥。砂：各项指标应达到图
2、纸设计及规范要求。2、片石：中部厚度不小于15cm,接近挡墙顶部片石厚度应根据现场实际情况灵活调整。卵形和薄片石不能使用，片石强度不低于30MPa。用作镶面的片石，应选择表面较平整且尺寸较大者，其边缘厚度不得小于15cm；片石表面应修凿平整且呈六面体，表面凹陷深度不大于20mmO三、施工方法及工艺1、基坑开挖：基坑开挖按照设计图纸尺寸施工，开挖过程中应避免对墙趾处基底持力层的扰动。开挖后，基坑底面风化、松软土石及浮渣应清理干净，坑内积水应及时排干。基坑清理干净后，应通知现场监理工程师检验，检验合格后现场监理工程师向实验监理工程师报检，测试基底承载力。承载力检测合格后方可进行基础的施工。遇见边坡
3、地质情况较差时，挡墙应跳槽开挖，开挖后及时施工基础及墙身。编制：复核：签收：年月日技术交底书Tl102JLl3-05单位：中铁十一局集团武九客专湖北段一标段标项目部编号：DYSG-1-16-1-17主送单位各架子队第2页共3页工程名称弃土场挡墙技术交底B期2016年1月17日交底内容：2、施工工艺M7.5砂浆浆砌片石施工方法。浆砌片石采用坐浆法，砂浆强度为M7.5。浆砌片石应分层砌筑，每分层的高度宜在70120cm间（约34层片石）。分层与分层间的砌缝应大致找平，即每隔34层片石找平一次。分层内的每层石块，不允许铺通层找平砂浆，而可按石料高低不平形状，逐块或逐段铺浆。砂浆的流动性宜为57cm。
4、砌筑时，每一块片石均应先铺砂浆，再安放石块，经左右揉动几下，再用手锤轻击，浆下面砂浆挤压密实。在已砌好片石侧面继续安砌时，除座浆外并应在相邻石块侧面铺抹砂浆，再砌片石，并向下面及抹浆的侧面用手挤压，用锤轻击，将下面和侧面的砂浆挤实。分层内各层石块的砌缝应尽可能错开，分层与分层间的砌缝则必须错开，且错缝距离要求不小于8cm。浆砌片石表面需勾凹缝。3、沉降缝设置。墙身沿线路方向每隔10-25m结合墙高设置2-3Cnl的沉降缝一道，缝内沿墙顶、内、外三边填塞深度不小于02m的沥青麻筋。沉降缝设置要求垂直，墙身与基础全断面贯通。4、泄水孔设置。墙身高出地面部分需要每2m设置一道泄水孔（二0.1InPV
5、C泄水孔），呈梅花形布置（上、下、左、右交错设置），缝宽2-3cm,缝内填塞沥青麻絮。墙顶0.5m范围内及最底排泄水孔下部0.3m范围内设粘土防渗层。墙背通长铺一层RCP-X730D（八）渗排水网垫，其后设0.3m厚砂砾石反虑层。挡墙基坑采用填土回填。5、该挡墙为重力式挡土墙，墙胸、背坡率1:0.25,墙高3-3.5m。四、质量要求：1、M7.5砂浆浆砌片石护面墙，片石强度不低于30MPa,要求平、纵、横齿缝砌筑。2、砌体应分层砌筑，砌体较长时可分段分层砌筑，但两相邻工作段的砌筑高差一般不编制：复核：签收：年月日技术交底书Tl102JL13-05单位：中铁T一局集团武九客专湖北段一标段标项目部
6、编号：DYSG-1T6-1T7主送单位各架子队第3页共3页工程名称弃土场挡墙技术交底日期2016年1月17日交底内容：宜超过1.2m。分段位置宜尽量设在沉降缝处，各段水平砌缝应一致。3、各砌层应先砌外圈定位石，然后砌筑里层，外圈砌块应与里层砌块交错连成一体。砌体里层应砌筑整齐，分层应与外圈一致，应先铺一层适当厚度的砂浆再安放砌块和填塞砌缝。4、各砌层的砌块安放稳固，砌块间应砂浆饱满，粘结牢固，不得直接贴靠或脱空。砌缝宽度一般为4cm。砌筑时底浆应铺满，竖缝砂浆应先在已砌石块侧面铺放一部分。5、砌筑上层石块时，应避免振动下层砌块。较大的砌块应使用于下层，安砌时应选取形状尺寸较为合适的砌块，尖锐部
7、分应敲除，砌石时必须大面朝下。安放时必须平稳，若有晃动，应在砂浆中塞以小石块。6、挡墙临时开挖的边坡应尽可能与墙背坡度保持一致，施工期间对于地质不好的边坡设置临时支撑，防止倾覆或者坍塌，对于临时边坡出现坍塌或者掉块时用浆砌片石回填。7、泄水孔的设置。泄水孔应与内侧挡墙泄水孔数量及孔径对应并接通。8、砌体或勾缝（凹缝）施工完成后洒水养护7天以上。五、安全措施1、施工人员施工期间必须佩带安全帽、必要时挂安全带。2、六级以上大风及大雨天气应停止施工。3、挡墙施工提前排除边坡危石，施工期间应派专人盯控现场，防止边坡上方危石滚落伤及施工人员。注：1、请严格按照交底及图纸施工。2、附图：线路弃土场设计图、弃土场挡墙大样图编制：复核：签收：年月日
