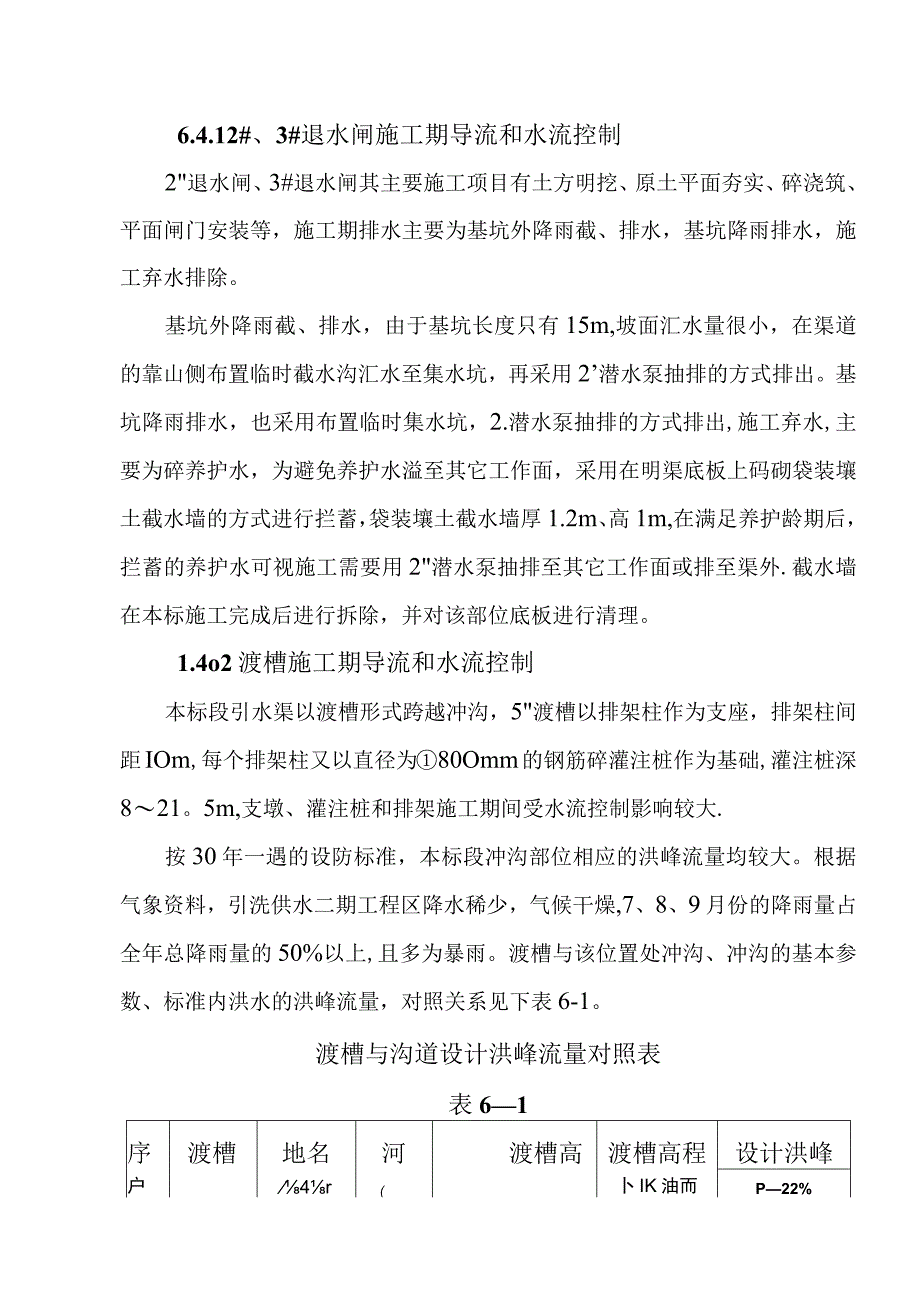

1、6.4.12#、3#退水闸施工期导流和水流控制2退水闸、3#退水闸其主要施工项目有土方明挖、原土平面夯实、碎浇筑、平面闸门安装等，施工期排水主要为基坑外降雨截、排水，基坑降雨排水，施工弃水排除。基坑外降雨截、排水，由于基坑长度只有15m,坡面汇水量很小，在渠道的靠山侧布置临时截水沟汇水至集水坑，再采用2潜水泵抽排的方式排出。基坑降雨排水，也采用布置临时集水坑，2.潜水泵抽排的方式排出,施工弃水,主要为碎养护水，为避免养护水溢至其它工作面，采用在明渠底板上码砌袋装壤土截水墙的方式进行拦蓄，袋装壤土截水墙厚1.2m、高1m,在满足养护龄期后，拦蓄的养护水可视施工需要用2潜水泵抽排至其它工作面或排至
2、渠外.截水墙在本标施工完成后进行拆除，并对该部位底板进行清理。1.4o2渡槽施工期导流和水流控制本标段引水渠以渡槽形式跨越冲沟，5渡槽以排架柱作为支座，排架柱间距IOm,每个排架柱又以直径为80Omm的钢筋碎灌注桩作为基础,灌注桩深821。5m,支墩、灌注桩和排架施工期间受水流控制影响较大.按30年一遇的设防标准，本标段冲沟部位相应的洪峰流量均较大。根据气象资料，引洗供水二期工程区降水稀少，气候干燥,7、8、9月份的降雨量占全年总降雨量的50%以上,且多为暴雨。渡槽与该位置处冲沟、冲沟的基本参数、标准内洪水的洪峰流量，对照关系见下表6-1。渡槽与沟道设计洪峰流量对照表表61序渡槽地名河渡槽高渡
3、槽高程设计洪峰户4r(卜IK油而P22%I陈家沟蓄笳41综合工程布置、施工特性和水文气象资料分析，渡槽基础施工的时段应尽量安排在枯水季节，避开暴雨较多的7、8、9月份,可以减少防洪投入,也利于桩基的安全施工,计划于10月份以后施工。5#渡槽处冲沟在渡槽高程宽度约41m,冲沟宽度较窄，不利于布置分期围堰,30年一遇的设计洪水流量为61o3m3s,在综合分析施工布置与水文参数的基础上，确定5#渡槽处冲沟导流，采用在枯水期施工土石围堰挡水、预埋碎涵管过流的导流方式。上游挡水围堰顶部高程为该处设计渡槽渠底高程,下3m,顶宽5m,内坡坡比1：1。1,外坡坡比1:1。2,采用壤土斜墙防渗，斜墙厚度1m,堰
4、壳采用开挖混合料填筑，迎水面采用袋装碎石土防护；下游挡水围堰高4m,顶宽5m,内坡坡比1：1.1,外坡坡比1：1.2,采用壤土斜墙防渗，斜墙厚度1m,堰壳采用开挖混合料填筑，迎水面采用袋装碎石土防护。堰体填筑采用CA320反铲挖装，Iot自卸汽车运至现场卸料,ZL50E装载机自下而上分层推平,铺料厚度40cm,SD-100自行式振动碾碾压,碾压边数46遍。涵管采用C20预制碎土管,管壁厚度14cm,管内径D：120cm,共预埋6根，涵管预埋结合堰体填筑施工，在施工现场采用1台8t汽车吊装就位，涵管间采用企口连接，管节间采用水泥砂浆找平、灌实，顶部覆细土夯实。基坑降雨汇水及地基雨季渗水排除，采用
5、布置临时泵坑,架设3.离心水泵的方式进行排除.临时泵坑采用CAT320反铲开挖形成，深2m、宽4m、长2m。为有效拦截雨季堰体渗流，在围堰内侧坡脚处用反铲开挖IXIm的截水沟,收集堰体渗水,汇水至泵坑。桩基等其它基坑部位的雨季渗水排除，采用2潜水泵（型号150QJ20-30/5,功率3kw）排水至围堰处泵坑，经泵坑处离心水泵排出的排水方式。基坑布置31离心水泵2台（1备1用），型号为：ISloo80-125,功率Ilkw,扬程20m,效率72%,额定排水量Ioom3h,计入备用泵后排水设备理论小时排水强度为144m3h,根据同类工程比较,排水设备排水能力大于施工排水需要。围堰及排水设施在渡槽施
6、工完成后及时进行拆除,按监理要求运至制定渣场。6.4.3隧洞施工期导流和水流控制本标段引水隧洞共3条，桩号8+588-10+240.00长度1660m,桩号10+271.1-11+170长度893.9m桩号11+225-16+559o82长度5334。82m,隧洞进、出口与暗渠、渡槽相接，隧洞口高程高于30年一遇的沟道设防标准水位。隧洞进、出口导流的主要项目为：洞口处开挖边坡截排水，洞口处临时道路防冲。洞口处开挖边坡截排水，利用设计图纸要求的边坡永久排水沟拦截排除雨水,截水沟尺寸为0.30.3m,距形断面。隧洞进、出口为开挖和浇筑等施工的通道，隧洞口又紧邻冲沟部位，临时道路在冲沟内渠段，坡面外
7、侧采用洞内开挖块石料倾填，在坡脚形成厚度约2m的堆积体，进行抗冲防护.6.4o4暗渠施工期导流和水流控制本标段暗渠共一段，3#暗渠桩号10+25410+276.1长度为22.1m,为11I型暗渠，采用整体式现浇钢筋碎结构，断面为三心圆型,钢筋碎衬砌厚度40cm,过水断面净尺寸为k8322o196m,施工中采用分段开挖，分段浇筑，分段回填的方式，根据投标文件水文资料反映其水文地质条件较好，渠基开挖范围内，无地下水分布，施工期间的导流主要为：施工区冲沟导流，渠道外降雨截、排水，基坑降雨排水,养护用水排除。工区冲沟导流根据水文资料，庄窠湾冲沟30年一遇的洪峰流量为58m3s.分析水文地质资料可以看出
8、，5#暗渠处冲沟狭窄，洪峰流量大,紧邻6#隧洞出口和7#隧洞进口，主体建筑物暗渠渠段短,只有22o1m,在洪水期施工导流成本高、难度大，因此5#暗渠施工应在枯水季节施工为宜。枯水季节5暗渠冲沟导流，利用中间凸梁修筑临时土石围堰挡水，预埋碎涵管过流的导流方式。挡水围堰顶部高程与中间凸梁相平，顶宽4m,内坡坡比1：1。1,外坡坡比1:1。2,采用壤土斜墙防渗，斜墙厚度1m,堰壳采用开挖混合料填筑,迎水面采用Im厚袋装碎石土防护。堰体填筑采用CA320反铲挖装，IOt自卸汽车运至现场卸料，ZL50E装载机自下而上分层推平,铺料厚度40cm,SD-100自行式振动碾碾压,碾压边数46遍.涵管采用C20
9、预制碎土管，管壁厚度14cm,管内径D:120cm,共预埋2根,涵管预埋结合堰体填筑施工，在施工现场采用1台8t汽车吊装就位,涵管间采用企口连接，管节间采用水泥砂浆找平、灌实，顶部覆细土夯实。围堰及排水设施在暗渠施工完成后及时进行拆除，按监理要求运至制定渣场。涵管在暗渠施工完成后及时进行封堵，涵管封堵安排在枯水季节施工，布置临时抽水系统，排除枯水季节冲沟少量积水,保证涵管封堵在干地施工.封堵范围为永久建筑物体型内区段,封堵开始前拆除封堵范围外部分涵管。封堵采用C15二级配微膨胀碎，碎采用搅拌车运输，碎泵泵送入仓，自下游端向上游端端退浇筑，人工入仓振捣，振捣采用50软轴插入式振捣器。封堵碎浇筑完
10、成后，拆除临时抽水系统,对管口部位开挖形成的沟槽，按要求进行碾压回填，回填采用开挖混合料，采用CAT320反铲挖装,IOt自卸汽车运至现场卸料,TY220推土机自下而上分层推平碾压，直至与原冲沟地面相平.渠道外截、排水由于暗渠沿山坡地带布置，靠山坡侧排水,采用在渠口上沿，开挖边坡坡脚处开挖临时截水沟的方式，拦截雨水进入基坑，截水沟断面:深0。3m、底宽0。3m、顶宽0.6m,倒梯形断面，采用人工开挖成槽，截水沟依渠侧地形布置，自流式排水至施工区外。基坑排水暗渠基坑排水,主要为降雨汇水，积水排出随暗渠开挖、衬砌进度与回填分段进行。开挖期间采用在渠底布置临时集水坑，布置2潜水泵排水至渠外，临时集水
11、坑深1m、宽1m、长1m,采用开挖方式形成，按分段长度和施工需要布置，控制其最大间距不大于40mo集水坑在衬砌至此部位时按规范、设计要求进行回填和处理.养护水排除暗渠衬砌完成后养护用水排除，采用在已衬砌段底板上布置集排水设施的方式进行排除。具体为：按2040m段长,在已衬砌的暗渠底板上，采用袋装壤土码砌LOm高、1.2m厚截水墙,拦蓄养护部位弃水，采用2”潜水泵定期排出，保证养护水不溢至其它工作面。达到养护龄期后，拦蓄的养护弃水可根据施工需要用于附近工作面的施工用水，不用于施工的弃水采用2”潜水泵排至渠道外侧.袋装壤土截水墙在施工完成后进行拆除,并对渠底板按要求进行清理。6.5施工期防洪度汛、
12、排冰凌根据施工总工期的安排，本标段工程施工期将要度过2016、2017、2018、2019年主汛期,渡槽、暗渠施工，隧洞进出、口及施工场地的安全度汛和超标准洪水防护是本标段工程的施工重点，在施工期内，我们将重点针对上述部位，做好各种防护措施及应对突发事件的预案,做好防汛材料、抢险人员队伍、设备的准备，确保施工期间内上述部位的度汛安全。1.5o1组织措施建立防汛指挥机构，项目负责人为防汛第一责任人。每年汛前必须成立防汛指挥机构,并举行一次防汛演习，确保信息畅通,动作迅速，协调有序.设立专职水情预报人员，加强与业主、监理、其他相关承包商及当地水情部门的沟通和信息共享,及时掌握水情特别是在可能出现暴
13、雨的高发时段，分析上游来水趋势及可能发生的流量情况，为工程施工安全防汛提供决策依据。根据多年水文情况，结合本年度中长期气候预报情况，适时提出应对措施，早准备，早防备。根据防汛任务，建立若干支防汛抢险队伍。建立以各队队长为领导的防汛抢险小组，责任分工明确,根据防汛预案，出现险情时确保抢险人员数量充足、及时到位，满足处理突发事件的要求。储备数量充足的抗洪抢险物资，加强各类抗洪抢险设备、设施的保养、存放，保证出现险情时，各类抢险设备、设施能正常投入。6.5o2施工措施隧洞口防洪度汛汛期加强对隧洞进、出口坡面截、排水系统的巡查、疏浚、修缮工作，检查洞口部位施工道路的边坡稳定情况,发现较危险的滑弧面出现
14、时,及时进行处理，同时,在洞口附近储备一定数量的壤土草袋等抢险物资。沿线渡槽、暗渠基坑防洪度汛加强沿线渡槽、暗渠基坑经常性排水工作,每年汛期前对所有排水设备、设施进行全面检修、维护和保养，确保所有抽排水设备处于良好运行工况，视实际情况加大抽排水设备、设施的投入，保证沿线渡槽、暗渠基坑在汛期能及时排出渗水和降水，提前做好应对突发事件的预案。对临时围堰、排水涵管定时巡查,做到及时发现问题，及时处理。在施工区配备机动的备用电源（持续功率60kw）柴油发电机一台，4离心水泵3台，型号为ISIoO-80-125,单台额定排量100mTh,单台功率Ilkw,作为施工区机动的排水设备，在车载情况下可应对各施
