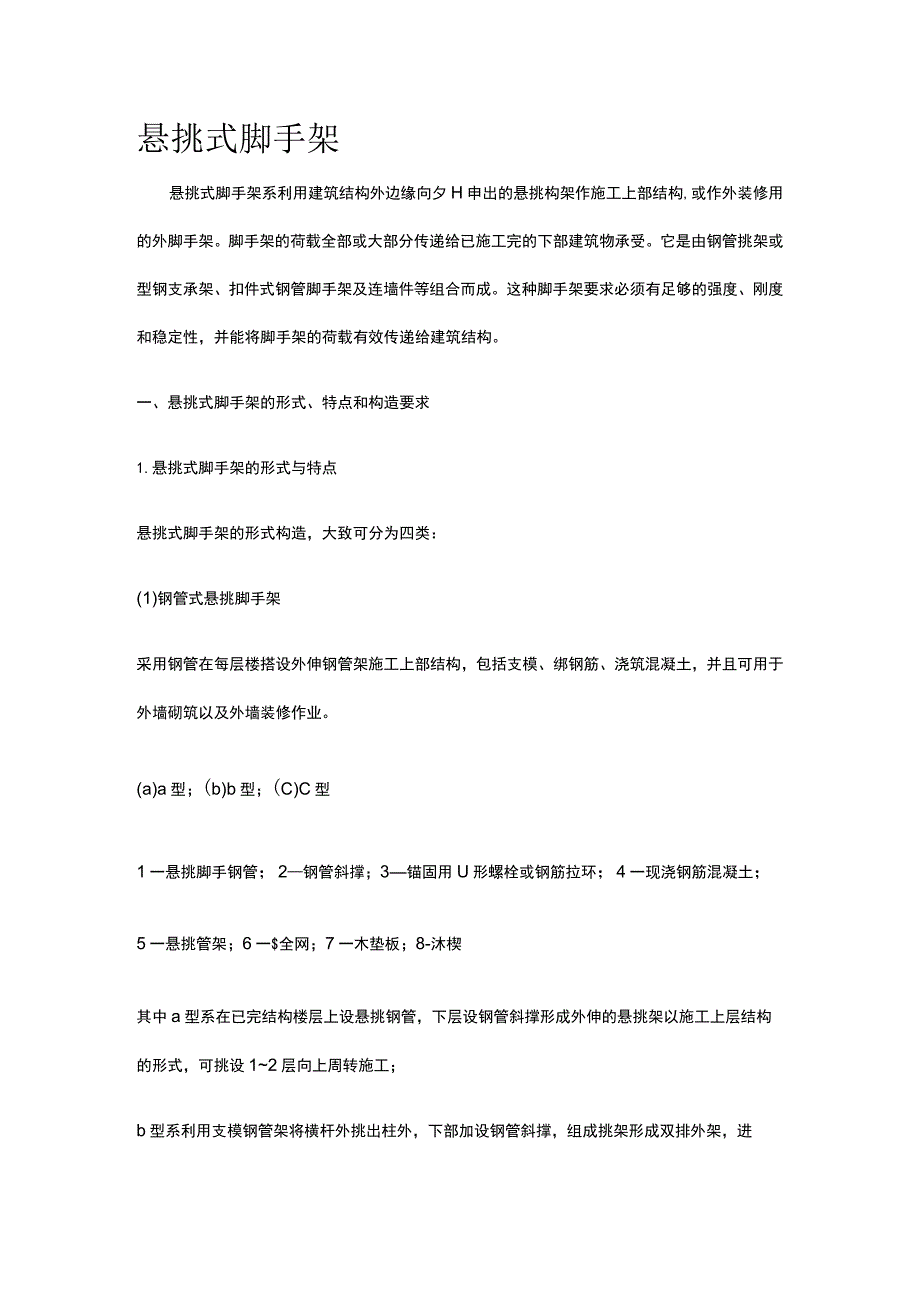

1、悬挑式脚手架悬挑式脚手架系利用建筑结构外边缘向夕H申出的悬挑构架作施工上部结构,或作外装修用的外脚手架。脚手架的荷载全部或大部分传递给已施工完的下部建筑物承受。它是由钢管挑架或型钢支承架、扣件式钢管脚手架及连墙件等组合而成。这种脚手架要求必须有足够的强度、刚度和稳定性，并能将脚手架的荷载有效传递给建筑结构。一、悬挑式脚手架的形式、特点和构造要求1.悬挑式脚手架的形式与特点悬挑式脚手架的形式构造，大致可分为四类：(1)钢管式悬挑脚手架采用钢管在每层楼搭设外伸钢管架施工上部结构，包括支模、绑钢筋、浇筑混凝土，并且可用于外墙砌筑以及外墙装修作业。(a)a型；(b)b型；(C)C型1一悬挑脚手钢管；2

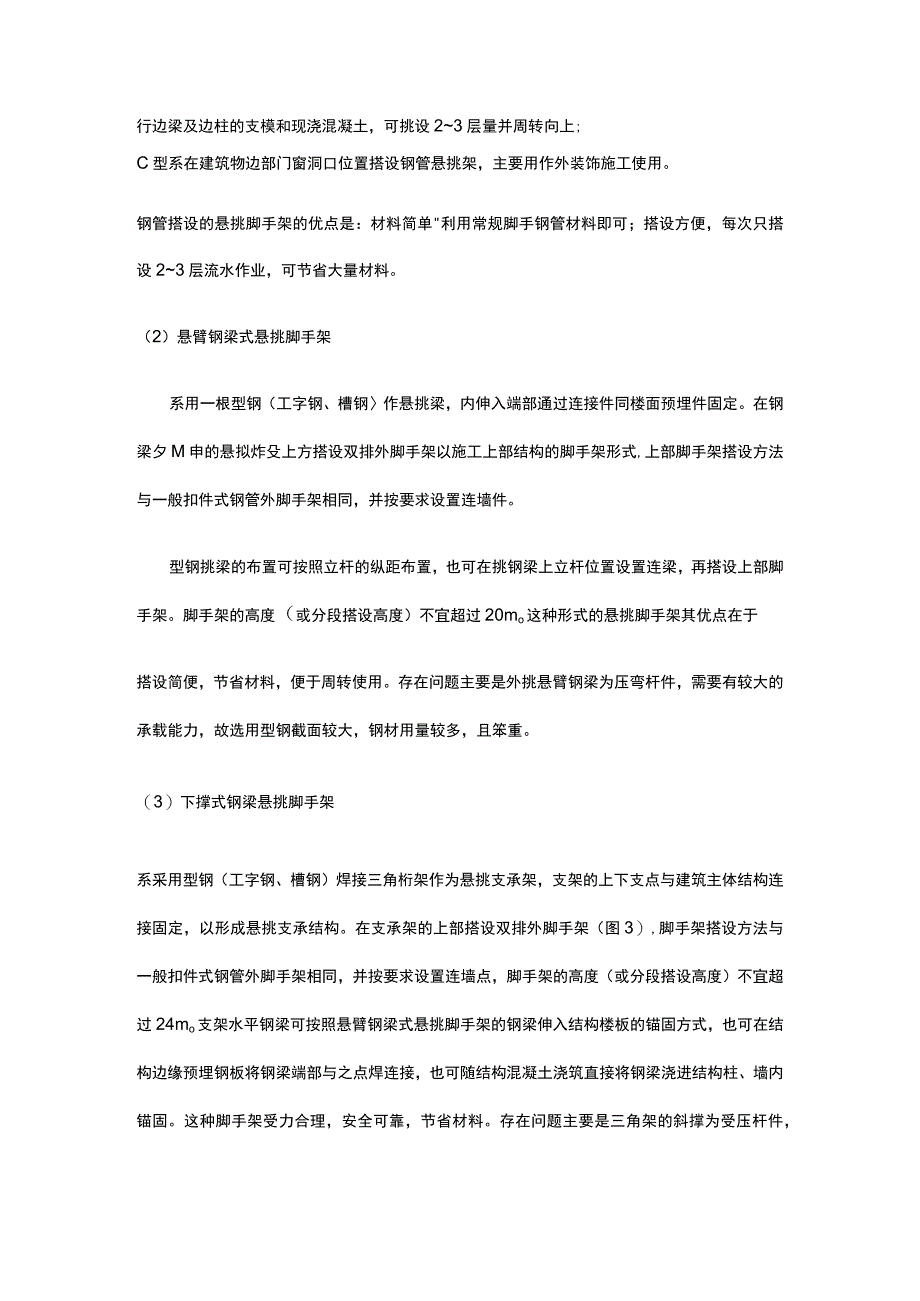

2、钢管斜撑；3锚固用U形螺栓或钢筋拉环；4一现浇钢筋混凝土；5一悬挑管架；6一$全网；7一木垫板；8-沐楔其中a型系在已完结构楼层上设悬挑钢管，下层设钢管斜撑形成外伸的悬挑架以施工上层结构的形式，可挑设12层向上周转施工；b型系利用支模钢管架将横杆外挑出柱外，下部加设钢管斜撑，组成挑架形成双排外架，进行边梁及边柱的支模和现浇混凝土，可挑设23层量并周转向上;C型系在建筑物边部门窗洞口位置搭设钢管悬挑架，主要用作外装饰施工使用。钢管搭设的悬挑脚手架的优点是：材料简单利用常规脚手钢管材料即可；搭设方便，每次只搭设23层流水作业，可节省大量材料。（2）悬臂钢梁式悬挑脚手架系用一根型钢（工字钢、槽钢作悬
3、挑梁，内伸入端部通过连接件同楼面预埋件固定。在钢梁夕M申的悬拟炸殳上方搭设双排外脚手架以施工上部结构的脚手架形式,上部脚手架搭设方法与一般扣件式钢管外脚手架相同，并按要求设置连墙件。型钢挑梁的布置可按照立杆的纵距布置，也可在挑钢梁上立杆位置设置连梁，再搭设上部脚手架。脚手架的高度（或分段搭设高度）不宜超过20mo这种形式的悬挑脚手架其优点在于搭设简便，节省材料，便于周转使用。存在问题主要是外挑悬臂钢梁为压弯杆件，需要有较大的承载能力，故选用型钢截面较大，钢材用量较多，且笨重。（3）下撑式钢梁悬挑脚手架系采用型钢（工字钢、槽钢）焊接三角桁架作为悬挑支承架，支架的上下支点与建筑主体结构连接固定，以

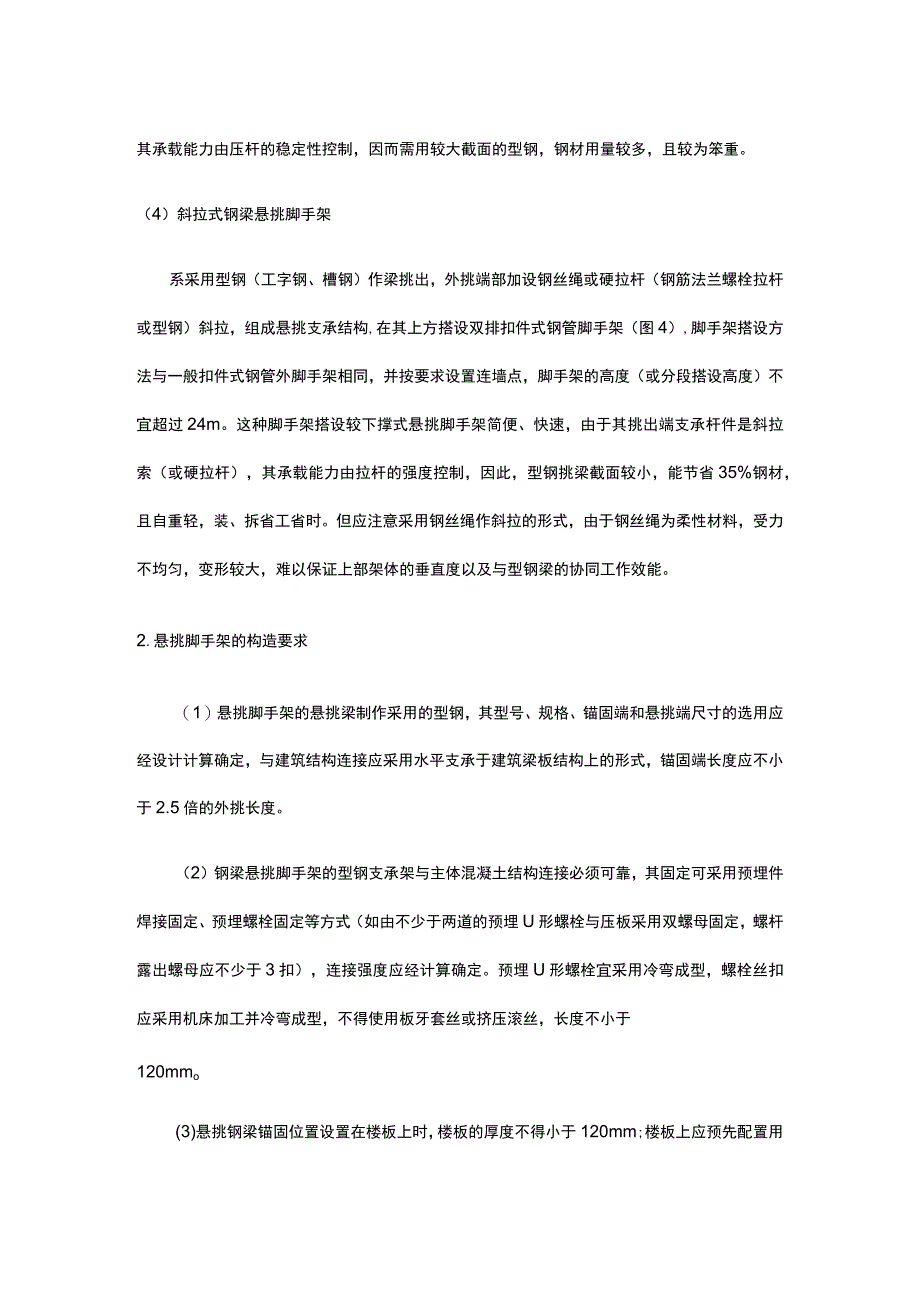

4、形成悬挑支承结构。在支承架的上部搭设双排外脚手架（图3）,脚手架搭设方法与一般扣件式钢管外脚手架相同，并按要求设置连墙点，脚手架的高度（或分段搭设高度）不宜超过24mo支架水平钢梁可按照悬臂钢梁式悬挑脚手架的钢梁伸入结构楼板的锚固方式，也可在结构边缘预埋钢板将钢梁端部与之点焊连接，也可随结构混凝土浇筑直接将钢梁浇进结构柱、墙内锚固。这种脚手架受力合理，安全可靠，节省材料。存在问题主要是三角架的斜撑为受压杆件，其承载能力由压杆的稳定性控制，因而需用较大截面的型钢，钢材用量较多，且较为笨重。（4）斜拉式钢梁悬挑脚手架系采用型钢（工字钢、槽钢）作梁挑出，外挑端部加设钢丝绳或硬拉杆（钢筋法兰螺栓拉杆或
5、型钢）斜拉，组成悬挑支承结构,在其上方搭设双排扣件式钢管脚手架（图4）,脚手架搭设方法与一般扣件式钢管外脚手架相同，并按要求设置连墙点，脚手架的高度（或分段搭设高度）不宜超过24m。这种脚手架搭设较下撑式悬挑脚手架简便、快速，由于其挑出端支承杆件是斜拉索（或硬拉杆），其承载能力由拉杆的强度控制，因此，型钢挑梁截面较小，能节省35%钢材，且自重轻，装、拆省工省时。但应注意采用钢丝绳作斜拉的形式，由于钢丝绳为柔性材料，受力不均匀，变形较大，难以保证上部架体的垂直度以及与型钢梁的协同工作效能。2.悬挑脚手架的构造要求（1）悬挑脚手架的悬挑梁制作采用的型钢，其型号、规格、锚固端和悬挑端尺寸的选用应经设
6、计计算确定，与建筑结构连接应采用水平支承于建筑梁板结构上的形式，锚固端长度应不小于2.5倍的外挑长度。（2）钢梁悬挑脚手架的型钢支承架与主体混凝土结构连接必须可靠，其固定可采用预埋件焊接固定、预埋螺栓固定等方式（如由不少于两道的预埋U形螺栓与压板采用双螺母固定，螺杆露出螺母应不少于3扣），连接强度应经计算确定。预埋U形螺栓宜采用冷弯成型，螺栓丝扣应采用机床加工并冷弯成型，不得使用板牙套丝或挤压滚丝，长度不小于120mmo(3)悬挑钢梁锚固位置设置在楼板上时，楼板的厚度不得小于120mm;楼板上应预先配置用于承受悬挑梁锚固端作用引起负弯矩的受力钢筋，否则应采取支顶卸载措施，平面转角处悬挑梁末端锚
7、固位置应相互错开。(4)为保证钢梁悬挑脚手架的稳定，悬挑钢梁宜采用双轴对称截面的构件，如工字钢等。(5)悬挑钢梁采用焊接接长时，应按等强标准连接，焊缝质量满足一级焊彝的要求。(6)悬挑钢梁宜按上部脚手架架体立杆位置对应设置，每一纵距设置一根。若型钢支承架纵向间距与立杆纵距不相等时，可在支承架上方设置纵向钢梁(连梁)将支承架连成整体，以确保立杆上的荷载通过连梁传递到型钢支承架及主体结构。(7)斜拉式钢梁悬挑脚手架的斜拉杆宜采用钢筋法兰螺栓拉杆或型钢等硬拉杆。(8)钢梁悬挑脚手架的型钢支承架间应设置保证水平向稳定的构造措施。可以采用在型钢支承架间设置横杆斜杆的方式,也可以采用在型钢支承架上部扫地杆
8、位置设置水平斜撑的办法。(9)悬挑式脚手架架体立杆的底部必须支托在牢靠的地方，并有固定措施确保底部不发生位移。架体底部应设置纵向和横向扫地杆，扫地杆应贴近悬挑梁(架)，纵向扫地杆距悬挑梁(架)不得大于20cm;首步架纵向水平杆步距不得大于1.5m。二、悬挑式脚手架的搭设要求(1)悬挑脚手架依附的建筑结构应是钢筋混凝土结构或钢结构，不得依附在砖混结构或石结构上。在悬挑式脚手架搭设时，连墙件、型钢支承架对应的主体结构混凝土必须达到设计计算要求的强度，上部脚手架搭设时型钢支承架对应的混凝土强度不应低于Cl5。(2)钢梁悬挑式脚手架立杆接长应采用对接扣件连接。两根相邻立杆接头不应设置在同步内,且错开距
9、离不应小于50Omm,与最近主节点的距离不宜大于步距的l3(3)悬挑架架体应采用刚性连墙件与建筑物牢靠连接，并应设置在与悬挑梁相对应的建筑物结构上，并宜靠近主节点设置，偏离主节点的距离不应大于300mm;连墙件应从脚手架底部第一步纵向水平杆开始设置，设置有困难时，应采用其他可靠措施固定。主体结构阳角或阴角部位，两个方向均应设置连墙件。(4)连墙件宜采取二步二跨设置，竖向间距3.6m,水平间距3.0m。具体设置点宜优先采用菱形布置，也可采用方形、矩形布置。连墙件中的连墙杆宜与主体结构面垂直设置，当不能垂直设置时,连墙杆与脚手架连接的一端不应高于与主体结构连接的一端。在一字形、开口形脚手架的端部应
10、增设连墙件。(5)脚手架应在夕M则立面沿整个长度和高度上设置连续剪刀撑，每道剪刀撑跨越立杆根数为57根，最小距离不得小于6m,剪刀撑水平夹角为45。60。将构架与悬挑梁(架)连成一体。(6)剪刀撑在交接处必须采用旋转扣件相互连接，并且剪刀撑斜杆应用旋转扣件与立杆或伸出的横向水平杆进行连接，旋转扣件中心线至主节点的距离不宜大于15Omm;剪刀撑斜杆接长应采用搭接方式才苔接长度不应小于Im,应采用不少于2个旋转扣件固定,端部扣件盖板的边缘至杆端距离不应小于100mm0(7)一字形、开口形脚手架的端部必须设置横向斜撑；中间应每隔6根立杆纵距设置一道，同时该位置应设置连墙件；转角位置可设置横向斜撑予以
11、加固。横向斜撑应由底至顶层呈之字形连续布置。(8)悬挑式脚手架架体结构在平面转角处应采取加强措施。(9)钢管式悬挑架体的单层搭设高度不得超过5.4m,双层不得超过7.2m。搭设应符合下列要求：1)斜撑杆及其顶支稳固杆件不得与模板支架连接。2 )斜撑杆必须与内外立杆及水平拟B杆用扣件连接牢固，每一连接点均应为双向约束;斜撑杆按每一纵距设置，斜撑杆上相邻两扣件节点之间的长度不得大于l8m,底部应设置扫地杆；斜撑杆应为整根钢管，不得接长。3 )斜撑杆的底部应支撑在楼板上，其与架体立杆的夹角不应大于30。4 )水平挑杆应通过扣件与焊于楼面上的短管牢固连接，出结构面处应垫实，与斜撑杆、内外立杆均应通过扣
12、件连接牢固。5)立杆接长必须采用搭接。6)外立杆距主体结构面的距离不应大于1.0m。(10)悬挑架宜采取钢丝绳保险体系；钢丝绳不得参与架体的受力计算。(11)悬挑式脚手架的防护1）沿架体外围必须用密目式安全网全封闭，密目式安全网宜设置在脚手架外立杆的内侧，并顺环扣逐个与架体绑扎牢固。安装时，密目网上的每个环扣都必须穿入符合规定的纤维绳，允许使用强力及其他性能不低于标准规定的其他绳索（如钢丝绳或金属线）代替。2）架体底层的脚手板必须铺设牢靠、严实，且应用平网及密目式安全网双层兜底。3）在每一个作业层架体外立杆内侧应设置上下两道防护栏杆和挡脚板（挡脚笆），上道栏杆高度为l2m,下道栏杆高度为0.6m挡脚板高度为0.18m（挡脚笆高度不小于0.5m）。塔式起重机开口的位置应密封严实。4）施工现场暂时停工时，应采取相应的安全防护措施。
