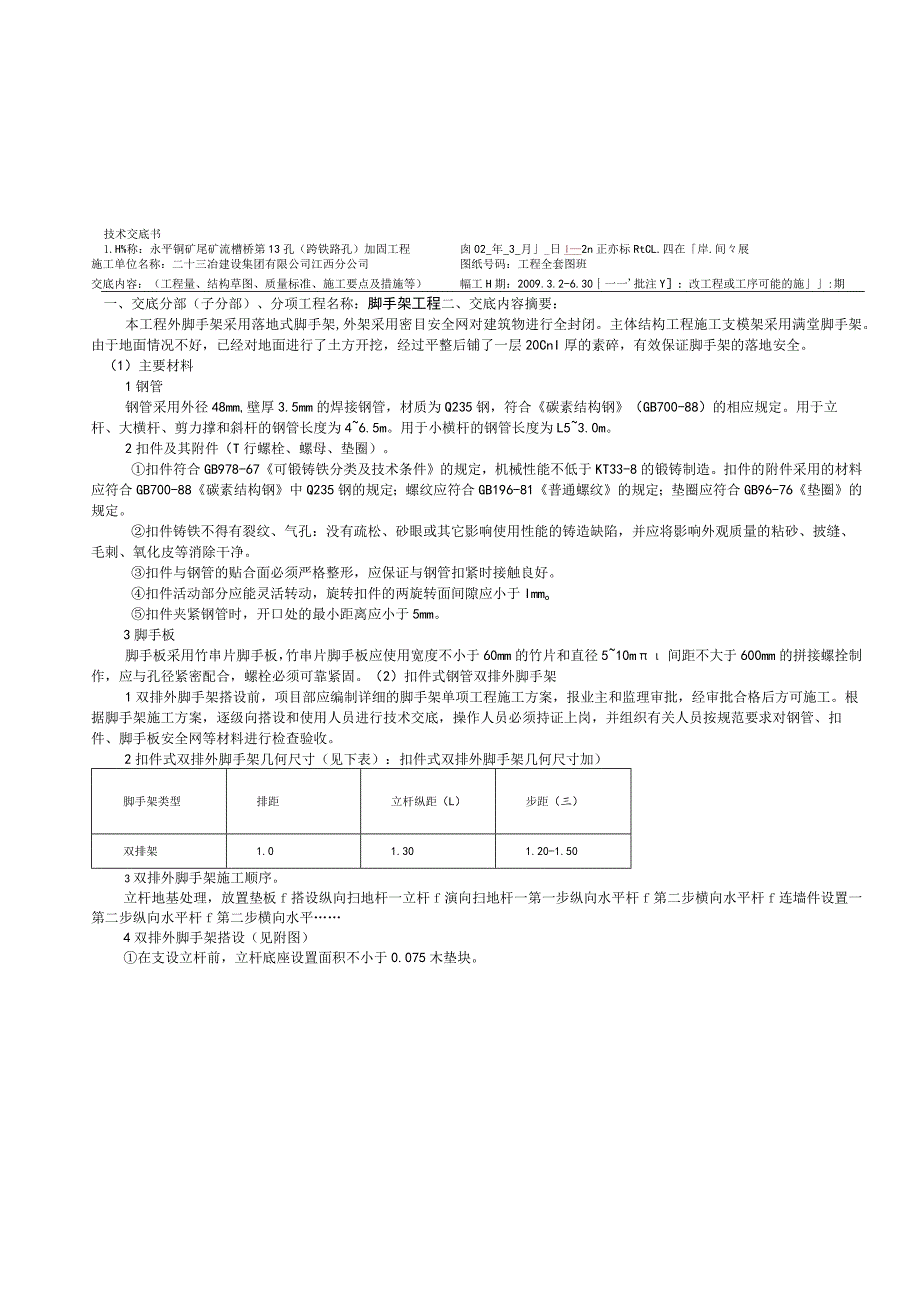

1、技术交底书1.H%称：永平铜矿尾矿流槽桥第13孔（跨铁路孔）加固工程囱02_年_3_月_日I2n正亦标RtCL.四在岸.间展施工单位名称：二十三冶建设集团有限公司江西分公司图纸号码：工程全套图班交底内容：（工程量、结构草图、质量标准、施工要点及措施等）幅工H期：2009.3.2-6.30一一批注Y：改工程或工序可能的施:期一、交底分部（子分部）、分项工程名称：脚手架工程二、交底内容摘要：本工程外脚手架采用落地式脚手架,外架采用密目安全网对建筑物进行全封闭。主体结构工程施工支模架采用满堂脚手架。由于地面情况不好，已经对地面进行了土方开挖，经过平整后铺了一层20CnI厚的素碎，有效保证脚手架的落地
2、安全。（1）主要材料1钢管钢管采用外径48mm,壁厚3.5mm的焊接钢管，材质为Q235钢，符合碳素结构钢（GB700-88）的相应规定。用于立杆、大横杆、剪力撑和斜杆的钢管长度为46.5m。用于小横杆的钢管长度为L53.0m。2扣件及其附件（T行螺栓、螺母、垫圈）。扣件符合GB978-67可锻铸铁分类及技术条件的规定，机械性能不低于KT33-8的锻铸制造。扣件的附件采用的材料应符合GB700-88碳素结构钢中Q235钢的规定；螺纹应符合GB196-81普通螺纹的规定；垫圈应符合GB96-76垫圈的规定。扣件铸铁不得有裂纹、气孔：没有疏松、砂眼或其它影响使用性能的铸造缺陷，并应将影响外观质量的
3、粘砂、披缝、毛刺、氧化皮等消除干净。扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好。扣件活动部分应能灵活转动，旋转扣件的两旋转面间隙应小于Immo扣件夹紧钢管时，开口处的最小距离应小于5mm。3脚手板脚手板采用竹串片脚手板，竹串片脚手板应使用宽度不小于60mm的竹片和直径510m间距不大于600mm的拼接螺拴制作，应与孔径紧密配合，螺栓必须可靠紧固。（2）扣件式钢管双排外脚手架1双排外脚手架搭设前，项目部应编制详细的脚手架单项工程施工方案，报业主和监理审批，经审批合格后方可施工。根据脚手架施工方案，逐级向搭设和使用人员进行技术交底，操作人员必须持证上岗，并组织有关人员按规范要求对钢

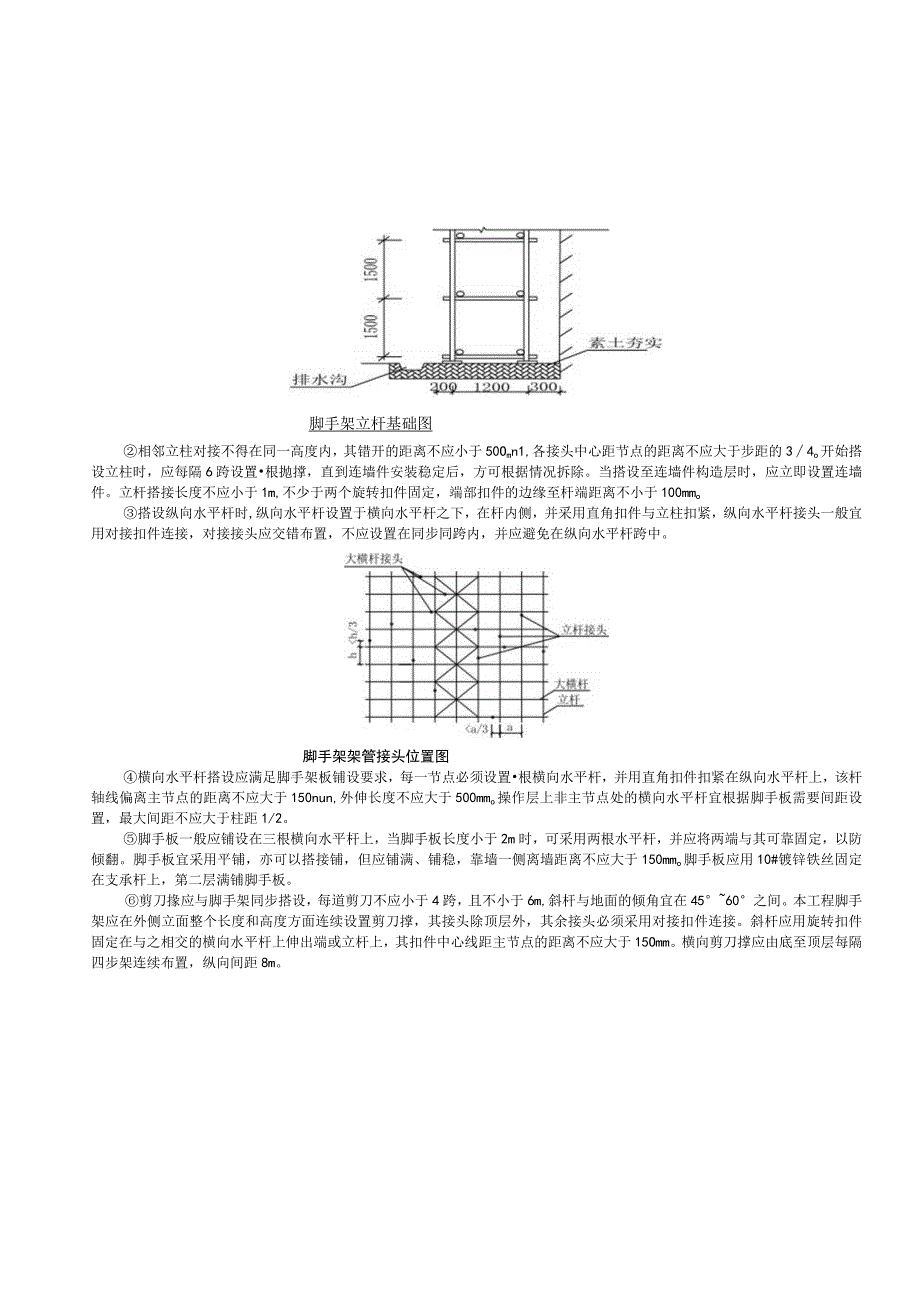

4、管、扣件、脚手板安全网等材料进行检查验收。2扣件式双排外脚手架几何尺寸（见下表）：扣件式双排外脚手架几何尺寸加）脚手架类型排距立杆纵距（L）步距（三）双排架1.01.301.20-1.503双排外脚手架施工顺序。立杆地基处理，放置垫板f搭设纵向扫地杆一立杆f演向扫地杆一第一步纵向水平杆f第二步横向水平杆f连墙件设置一第二步纵向水平杆f第二步横向水平4双排外脚手架搭设（见附图）在支设立杆前，立杆底座设置面积不小于0.075木垫块。脚手架立杆基础图相邻立柱对接不得在同一高度内，其错开的距离不应小于50Omn1,各接头中心距节点的距离不应大于步距的34o开始搭设立柱时，应每隔6跨设置根抛撑，直到连墙
5、件安装稳定后，方可根据情况拆除。当搭设至连墙件构造层时，应立即设置连墙件。立杆搭接长度不应小于1m,不少于两个旋转扣件固定，端部扣件的边缘至杆端距离不小于100mmo搭设纵向水平杆时,纵向水平杆设置于横向水平杆之下，在杆内侧，并采用直角扣件与立柱扣紧，纵向水平杆接头一般宜用对接扣件连接，对接接头应交错布置，不应设置在同步同跨内，并应避免在纵向水平杆跨中。脚手架架管接头位置图横向水平杆搭设应满足脚手架板铺设要求，每一节点必须设置根横向水平杆，并用直角扣件扣紧在纵向水平杆上，该杆轴线偏离主节点的距离不应大于150nun,外伸长度不应大于500mmo操作层上非主节点处的横向水平杆宜根据脚手板需要间距

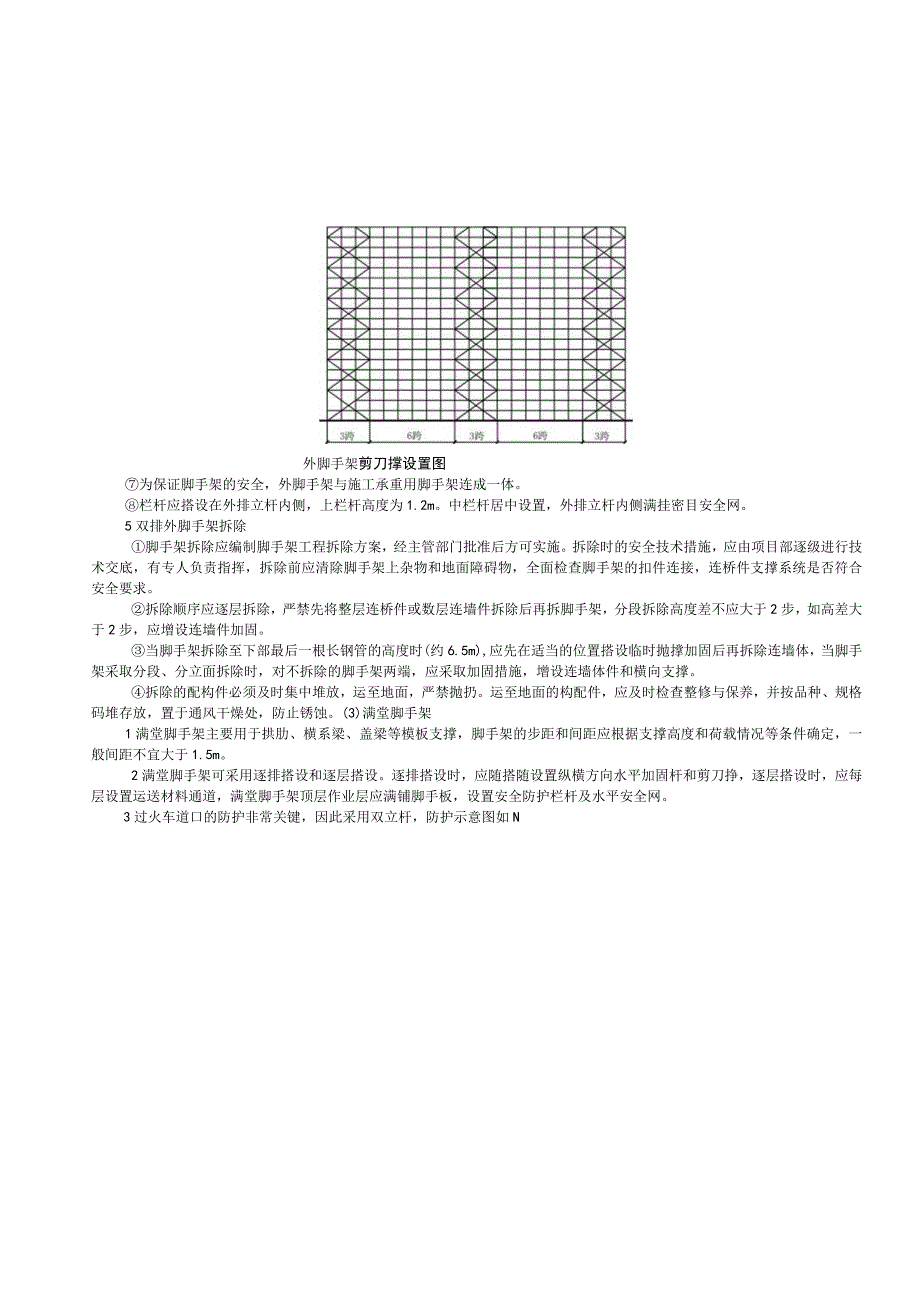

6、设置，最大间距不应大于柱距1/2。脚手板一般应铺设在三根横向水平杆上，当脚手板长度小于2m时，可采用两根水平杆，并应将两端与其可靠固定，以防倾翻。脚手板宜采用平铺，亦可以搭接铺，但应铺满、铺稳，靠墙一侧离墙距离不应大于150mmo脚手板应用10#镀锌铁丝固定在支承杆上，第二层满铺脚手板。剪刀掾应与脚手架同步搭设，每道剪刀不应小于4跨，且不小于6m,斜杆与地面的倾角宜在4560之间。本工程脚手架应在外侧立面整个长度和高度方面连续设置剪刀撑，其接头除顶层外，其余接头必须采用对接扣件连接。斜杆应用旋转扣件固定在与之相交的横向水平杆上伸出端或立杆上，其扣件中心线距主节点的距离不应大于15Omm。横向剪
7、刀撑应由底至顶层每隔四步架连续布置，纵向间距8m。外脚手架剪刀撑设置图为保证脚手架的安全，外脚手架与施工承重用脚手架连成一体。栏杆应搭设在外排立杆内侧，上栏杆高度为1.2m。中栏杆居中设置，外排立杆内侧满挂密目安全网。5双排外脚手架拆除脚手架拆除应编制脚手架工程拆除方案，经主管部门批准后方可实施。拆除时的安全技术措施，应由项目部逐级进行技术交底，有专人负责指挥，拆除前应清除脚手架上杂物和地面障碍物，全面检查脚手架的扣件连接，连桥件支撑系统是否符合安全要求。拆除顺序应逐层拆除，严禁先将整层连桥件或数层连墙件拆除后再拆脚手架，分段拆除高度差不应大于2步，如高差大于2步，应增设连墙件加固。当脚手架拆
8、除至下部最后一根长钢管的高度时(约6.5m),应先在适当的位置搭设临时抛撑加固后再拆除连墙体，当脚手架采取分段、分立面拆除时，对不拆除的脚手架两端，应采取加固措施，增设连墙体件和横向支撑。拆除的配构件必须及时集中堆放，运至地面，严禁抛扔。运至地面的构配件，应及时检查整修与保养，并按品种、规格码堆存放，置于通风干燥处，防止锈蚀。(3)满堂脚手架1满堂脚手架主要用于拱肋、横系梁、盖梁等模板支撑，脚手架的步距和间距应根据支撑高度和荷载情况等条件确定，一般间距不宜大于1.5m。2满堂脚手架可采用逐排搭设和逐层搭设。逐排搭设时，应随搭随设置纵横方向水平加固杆和剪刀挣，逐层搭设时，应每层设置运送材料通道，
9、满堂脚手架顶层作业层应满铺脚手板，设置安全防护栏杆及水平安全网。3过火车道口的防护非常关键，因此采用双立杆，防护示意图如N大轴t鼬雕大辕褶瘫IBM. UmMUiJtFAirJifMm.火转珊帅部(4)安全交底脚手架在建筑施工中是一项不可缺少的重要工具，脚手架要求有足够的面积，能满足工人操作，材料堆置和运输的需要，同时还要求坚固稳定，能保证施工期间在各种荷载和气候条件下，不变形、不倾斜和不摇晃。由于本工程脚手架工程属高处作业，其安全技术要求主要有：1必须有完善的安全防护措施，要按规定设置安全网、安全护栏、安全档板以及吊盘的安全装置等。个别10米以上的脚手架最好在操作层下面留设一步脚手板以保证安全
