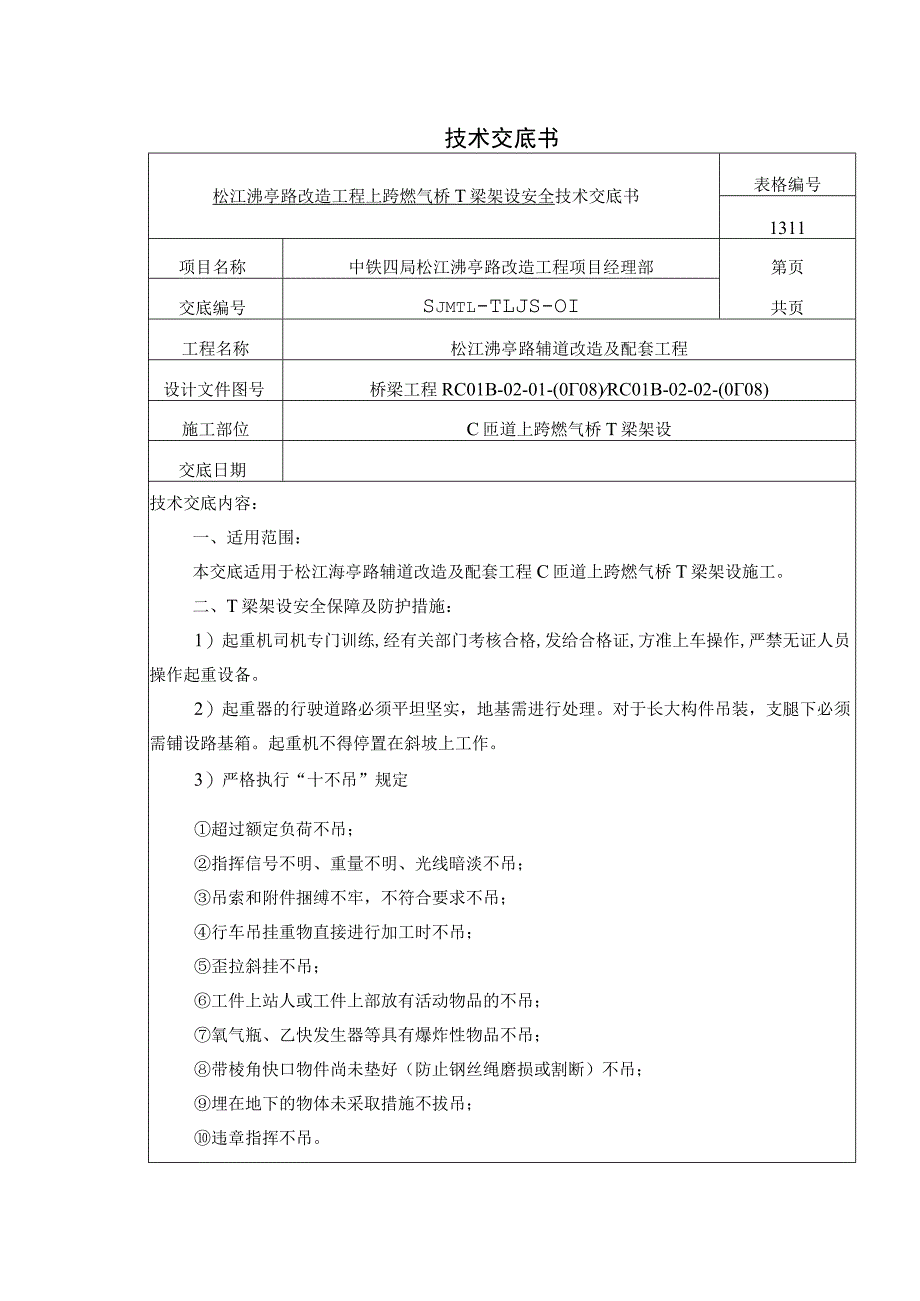

1、技术交底书松江沸亭路改造工程上跨燃气桥T梁架设安全技术交底书表格编号1311项目名称中铁四局松江沸亭路改造工程项目经理部第页共页交底编号Sjmtl-TLJS-OI工程名称松江沸亭路辅道改造及配套工程设计文件图号桥梁工程RC01B-02-01-(008)RC01B-02-02-(008)施工部位C匝道上跨燃气桥T梁架设交底日期技术交底内容：一、适用范围：本交底适用于松江海亭路辅道改造及配套工程C匝道上跨燃气桥T梁架设施工。二、T梁架设安全保障及防护措施：1）起重机司机专门训练,经有关部门考核合格,发给合格证,方准上车操作,严禁无证人员操作起重设备。2）起重器的行驶道路必须平坦坚实，地基需进行处理
2、。对于长大构件吊装，支腿下必须需铺设路基箱。起重机不得停置在斜坡上工作。3）严格执行“十不吊”规定超过额定负荷不吊；指挥信号不明、重量不明、光线暗淡不吊；吊索和附件捆缚不牢，不符合要求不吊；行车吊挂重物直接进行加工时不吊；歪拉斜挂不吊；工件上站人或工件上部放有活动物品的不吊；氧气瓶、乙快发生器等具有爆炸性物品不吊；带棱角快口物件尚未垫好（防止钢丝绳磨损或割断）不吊；埋在地下的物体未采取措施不拔吊；违章指挥不吊。4）作业前，应全部伸出全部支腿，并在撑角板下垫路基箱板，调整机体使回转支松江沸亭路改造工程上跨燃气桥T梁架设安全技术交底书表格编号1311项目名称中铁四局松江洲亭路改造工程项目经理部第页

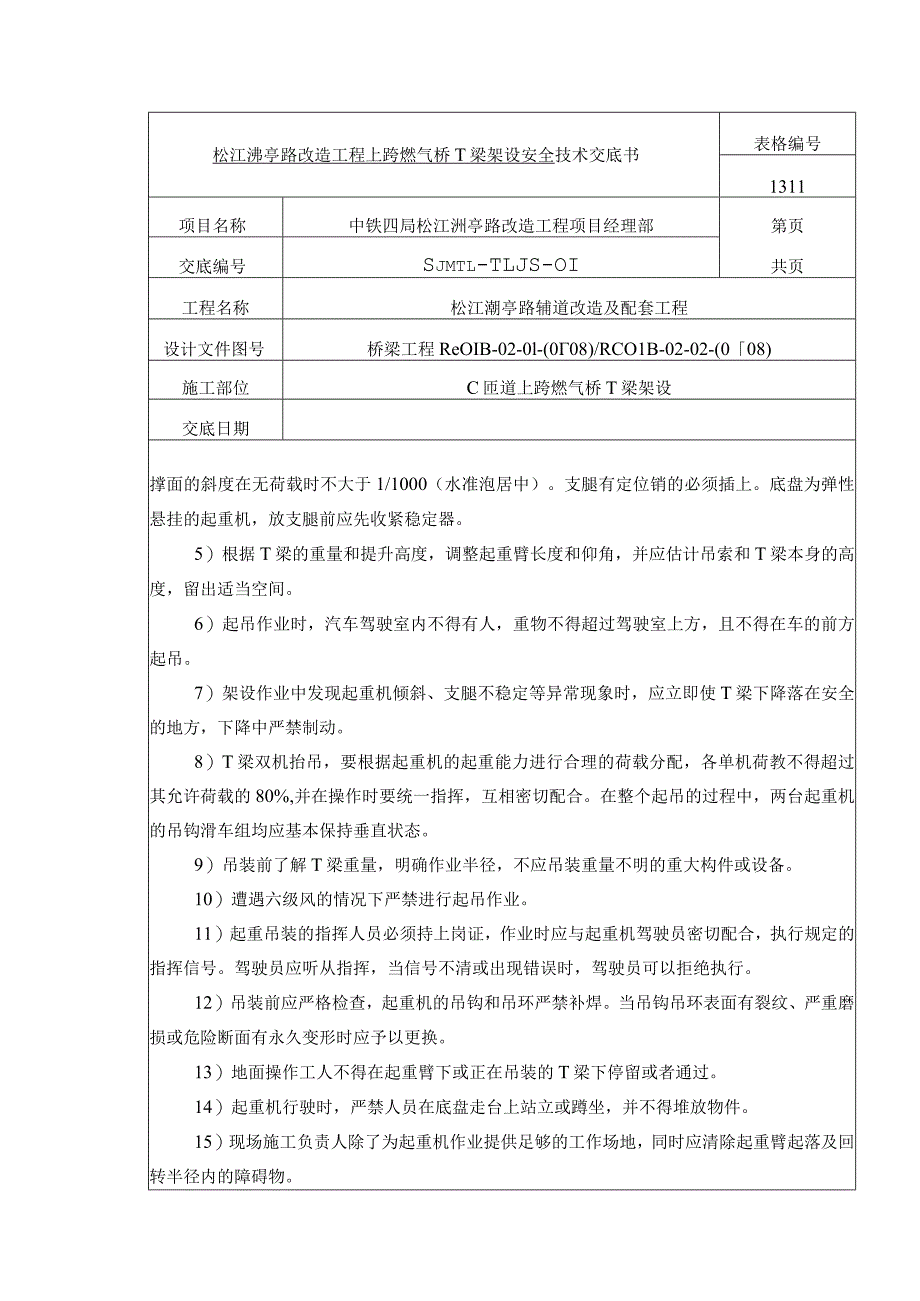

3、共页交底编号Sjmtl-TLJS-OI工程名称松江潮亭路辅道改造及配套工程设计文件图号桥梁工程ReOIB-02-0l-(008)/RCO1B-02-02-(008)施工部位C匝道上跨燃气桥T梁架设交底日期撑面的斜度在无荷载时不大于1/1000（水准泡居中）。支腿有定位销的必须插上。底盘为弹性悬挂的起重机，放支腿前应先收紧稳定器。5）根据T梁的重量和提升高度，调整起重臂长度和仰角，并应估计吊索和T梁本身的高度，留出适当空间。6）起吊作业时，汽车驾驶室内不得有人，重物不得超过驾驶室上方，且不得在车的前方起吊。7）架设作业中发现起重机倾斜、支腿不稳定等异常现象时，应立即使T梁下降落在安全的地方，下降
4、中严禁制动。8）T梁双机抬吊，要根据起重机的起重能力进行合理的荷载分配，各单机荷教不得超过其允许荷载的80%,并在操作时要统一指挥，互相密切配合。在整个起吊的过程中，两台起重机的吊钩滑车组均应基本保持垂直状态。9）吊装前了解T梁重量，明确作业半径，不应吊装重量不明的重大构件或设备。10）遭遇六级风的情况下严禁进行起吊作业。11）起重吊装的指挥人员必须持上岗证，作业时应与起重机驾驶员密切配合，执行规定的指挥信号。驾驶员应听从指挥，当信号不清或出现错误时，驾驶员可以拒绝执行。12）吊装前应严格检查，起重机的吊钩和吊环严禁补焊。当吊钩吊环表面有裂纹、严重磨损或危险断面有永久变形时应予以更换。13）地
5、面操作工人不得在起重臂下或正在吊装的T梁下停留或者通过。14）起重机行驶时，严禁人员在底盘走台上站立或蹲坐，并不得堆放物件。15）现场施工负责人除了为起重机作业提供足够的工作场地，同时应清除起重臂起落及回转半径内的障碍物。松江沸亭路改造工程上跨燃气桥T梁架设安全技术交底书表格编号1311项目名称中铁四局松江洲亭路改造工程项目经理部第页共页交底编号Sjmtl-TLJS-OI工程名称松江潮亭路辅道改造及配套工程设计文件图号桥梁工程ReOIB-02-0l-(008)/RCO1B-02-02-(008)施工部位C匝道上跨燃气桥T梁架设交底日期16）操作人员进行吊钩升降等动作前，应发出音响信号示意。17
6、）所有操作人员必须正确使用三防用品（安全带、安全帽、防滑鞋）。18）现场项目队长在施工开始前必须进行班前安全检查（包括人员、机械及电气）19）T梁安装就位后须及时将相邻T梁的横向联结钢筋焊接，以确保梁的安全稳定性。三、临时用电防护措施I）T梁架设施工时需用到电焊机等小型机具，架设前必须对现场的临时用电线路、设施进行全面排查，并将检查、检验记录存档备查；2）临时配电线路必须按规范架设整齐，架空线必须采用绝缘导线，不得采用塑胶软线，不得成束架空敷设，也不得沿地面明敷设。施工机具、车辆及人员，应与内、外电线路保持安全距离。达不到规范规定的最小距离时，必须采用可靠的防护措施；3）配电系统必须实行分级配
7、电。各类配电箱、开关箱的安装和内部设置必须符合有关规定，箱内电器必须可靠完好，其选型、定值要符合规定，开关电器应标明用途。各类配电箱、开关箱外观应完整、牢固、防雨、防尘，箱体应外涂安全色标，统一编号，箱内无杂物。配电箱不落地。停止使用的配电箱应切断电源，箱门上锁；4）独立的配电系统必须按部颁标准采用三相五线制的接零接地保护系统，非独立系统可根据现场实际情况采取相应的接零或接地保护方式。各种电气设备的金属外壳、金属支架和底座必须按规定连接PE线进行保护；5）在采用接地保护方式的同时，必须设两级漏电保护装置，三级配电二级保护，实行分级保护，形成完整的保护系统。漏电保护装置的选择应符合规定。各种高大
8、设施必须按规定装设避雷装置；6）手持电动工具的使用，应符合国家标准的有关规定。工具的电源线、插头和插松江沸亭路改造工程上跨燃气桥T梁架设安全技术交底书表格编号1311项目名称中铁四局松江洲亭路改造工程项目经理部第页共页交底编号Sjmtl-TLJS-OI工程名称松江潮亭路辅道改造及配套工程设计文件图号桥梁工程ReOIB-02-0l-(008)/RCO1B-02-02-(008)施工部位C匝道上跨燃气桥T梁架设交底日期座应完好。电源线不得任意接长和调换，工具的外绝缘应完好无损，维修和保管应由专人负责；7）电焊机应单独设开关。电焊机外壳应做接地保护。一次线长度应小于5米，二次线长度应小于30米，两侧
9、接线应压接牢固，并安装可靠防护罩。焊把线应双线到位，不得借用金属管道、金属脚手架、轨道及结构钢筋作回路地线。焊把线无破损，绝缘良好。电焊机设置地点应防潮、防雨、防砸。8）施工现场必须有专职电工进行电气接拆线，专职电工必须有上岗证，电动工具要用插头插接，不能用导线插于插座内。四、汽车起重机操作规程D发动机启动与停车a、起动前要检查冷却水、润滑油、燃油、液压油是否充足，是否有漏油现象，轮胎气压是否达到规定标准，各连接部位的螺栓是否牢固。b、拉紧手制动器，将变速杆、取力器（PTO杆）都置于空档位置，踩下离合器踏板，并适度踏下加速踏板，连通起动开关，进行起动。C、低温起动时，必须使用预热装置，先用起动
10、机驱动发动机空转几转后，方可给油起动，不得用明火烤油底壳。d、发动机起动后，缓慢放松离合器踏板，观察各仪表的指针是否动作。机油压力是否达到本机要求的压力。在机油压力和水温未达到规定要求的最低标准之前，不得高速运转。e底盘驾驶室和起重机操纵室两处均可以使发动机停车，无特殊情况时，应使用驾驶室内的启动器使发动机停车。2）起吊作业松江沸亭路改造工程上跨燃气桥T梁架设安全技术交底书表格编号1311项目名称中铁四局松江洲亭路改造工程项目经理部第页共页交底编号Sjmtl-TLJS-OI工程名称松江潮亭路辅道改造及配套工程设计文件图号桥梁工程ReOIB-02-0l-(008)/RCO1B-02-02-(00
11、8)施工部位C匝道上跨燃气桥T梁架设交底日期a、发动机在中速下接合输出动力，使液压油及各齿轮箱的润滑油预热1520分钟，寒冷季节可适当延长预热时间。b、起重机进入现场，应检查作业区域周围有无障碍物。起重机应停放在作业点附近足以起重机本身和所起吊载荷质量的硬地面上，地面松软不平时，支腿应用垫木或钢板垫实，使起重机处于水平状态。c、将离合器踏板踩到底，切换档位，将PTO开关置于ON的位置。结合PTO之后，让发动机怠速运转5分钟。之后把发动机转速提高，空载运行5分钟。d、支腿伸出前要把锁销全部拔出，全部伸出水平油缸，禁止在半伸出状态下使用起重机，支腿伸出后插入锁销。e、作业时，不要扳动支腿操作机构。
12、如需调整支腿时，必须将重物放至地面，臂杆转至正前方或正后方，再进行调整。f.变幅角度或回转半径应与起重量相适应。g.回转前要注意周围（特别是尾部）不得有人和障碍物。i臂杆向外延伸，当超过限制器发生警报时，应立即停止，不得强行继续外伸。j.收存时应根据指挥信号，拆卸或存放副吊钩。在操作中，力矩限制器可能会使起重机停止动作，此时，应操作力矩限制器释放扭矩，以便使收存工作继续进行。k.收存时应特别注意不可将钢丝绳绞得太紧。1.起吊前，应查表确定臂杆长度，臂杆倾角，回转半径及允许负荷间的相互关系，每一数据都应在规定范围以内。绝不许超出规定，强行作业。m.应定期检查起吊钢丝绳及吊钩的完好情况，保证有足够
13、的强度。n.正式起吊时，先将重物吊离接触面2050厘米，然后停机检查重物绑扎的牢固性和平稳性，制动的可靠性，起重机的稳定性，确认正常后，方可继续操作。松江沸亭路改造工程上跨燃气桥T梁架设安全技术交底书表格编号1311项目名称中铁四局松江洲亭路改造工程项目经理部第页共页交底编号Sjmtl-TLJS-OI工程名称松江潮亭路辅道改造及配套工程设计文件图号桥梁工程ReOIB-02-0l-(008)/RCO1B-02-02-(008)施工部位C匝道上跨燃气桥T梁架设交底日期。.作业中如突然发生故障，应立即卸载，停止作业，进行检查和修理。P.当重物悬在空中时，司机不得离开操作室。q.起吊钢丝绳从卷筒上放出
14、时，剩余量不得少于3圈。r.起吊重物越过障碍时，重物底部至少应高出所跨越障碍物最高点0.5米以上。3）日常保养规则a.应根据气温变化情况，选用合适的液压油，润滑油（脂）和燃油。b.对液压油、润滑油（脂）和燃油必须十分整洁。添加时，加油口要擦净，加油口有滤网时，不得放下滤网加油。C.要尽量减少液压系统的拆检工作。d.燃油箱应在每日作业终了后加满。e.放泄液压油和润滑油，应在作业终了，油温尚未完全冷却以前进行。f.加、放和检查油量，均须将起重机停在平坦的地方进行。&发动机在更换冷却水、油料和附件后，应先空转510分钟，排除回路中气体，经检查后再补充油、水。h.对传动部分进行保修时，必须可靠地切断动力。1.要经常检查钢丝绳的磨损断丝情况，每节距内断丝超过规定时，应立即更换。j.日常保养工作，按各保修工程中的例保项目执行。五、其他应注意的问题架梁作业人员在收悉本交底的基础上，应再次研读相关的各项安全操作规程，并做到在施工中严格执行，确保架梁工作顺利完成。交底人:复核人:接受人:
