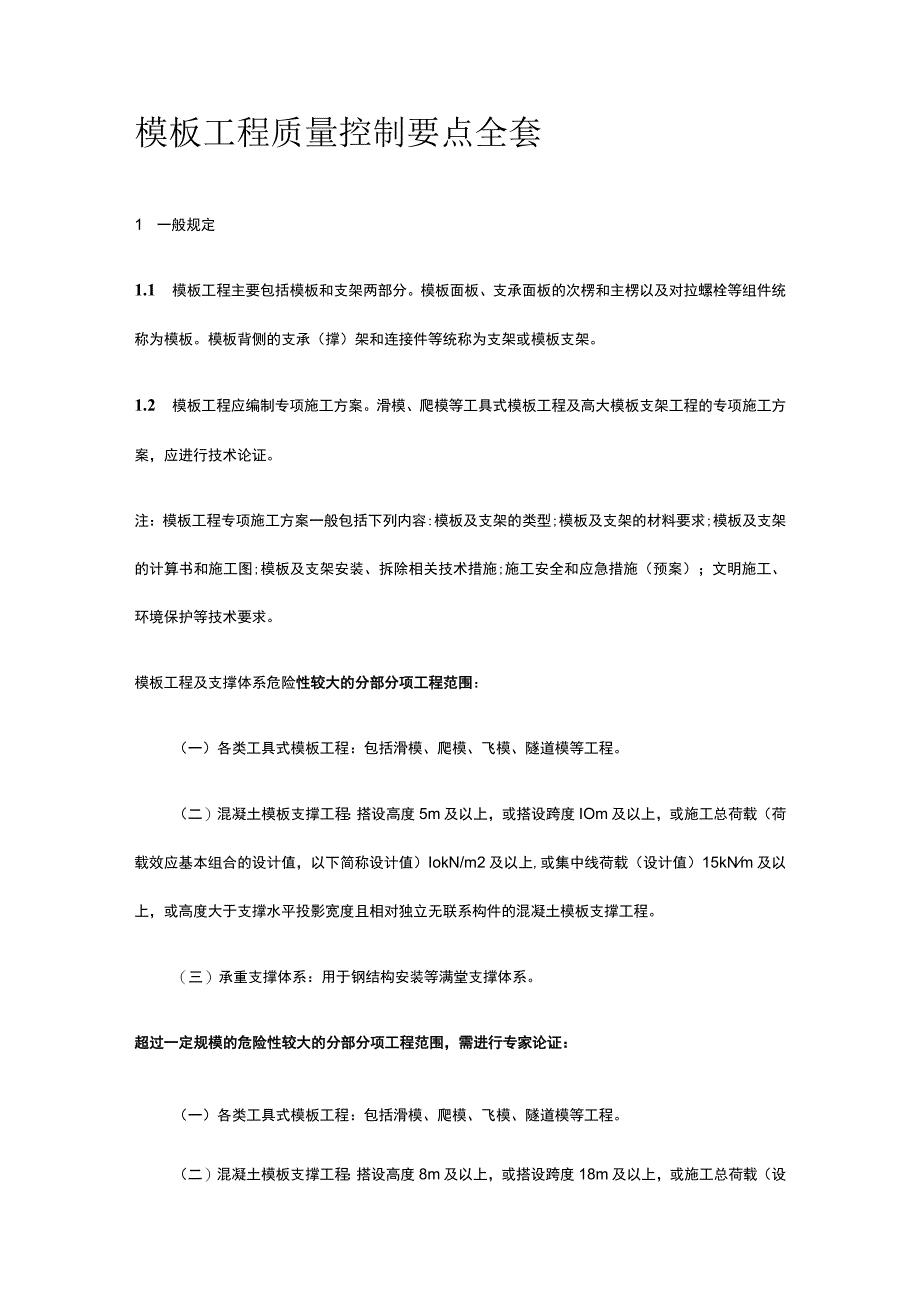

模板工程质量控制要点全套.docx_第1页
第1页 / 共10页

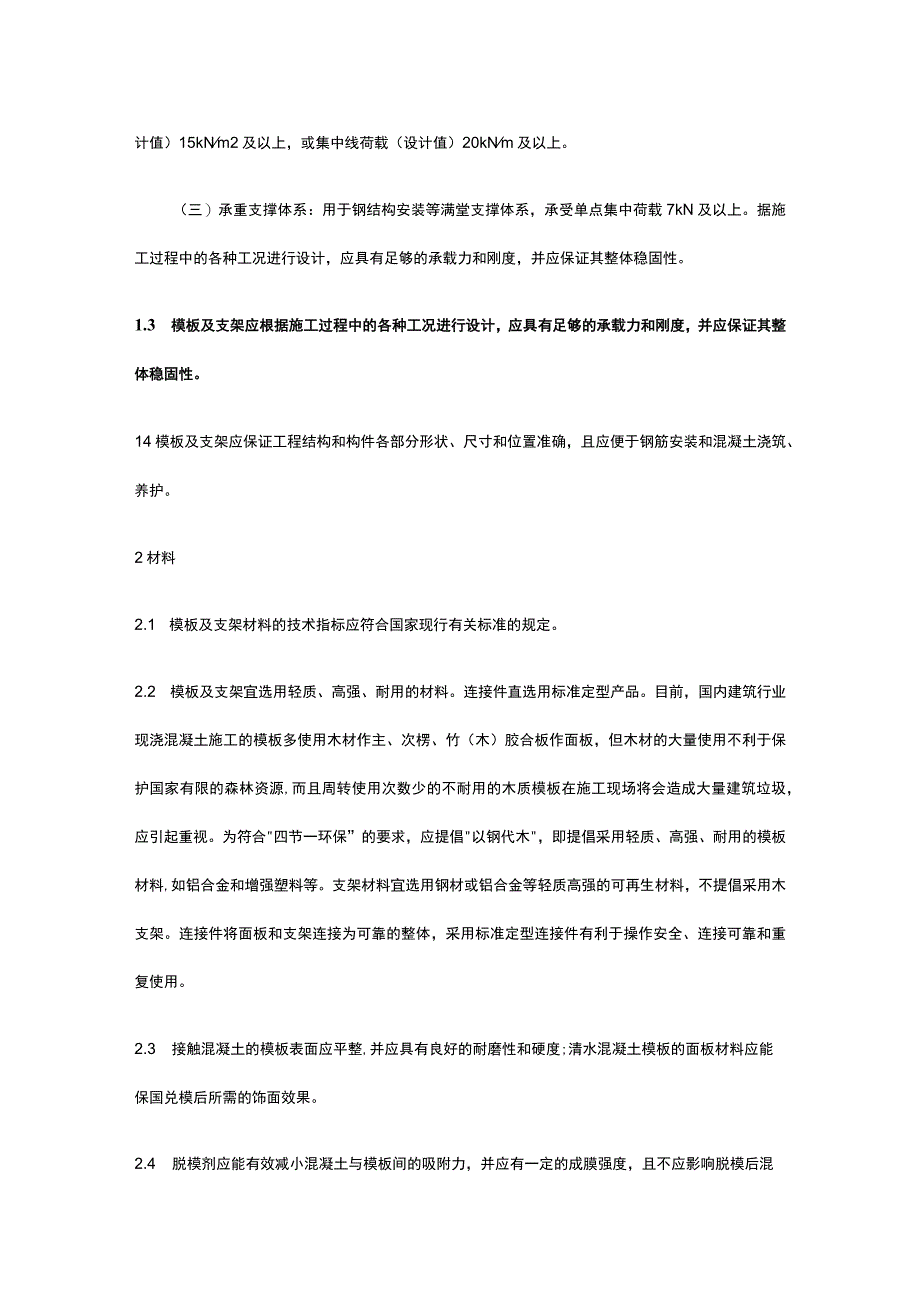

模板工程质量控制要点全套.docx_第2页
第2页 / 共10页

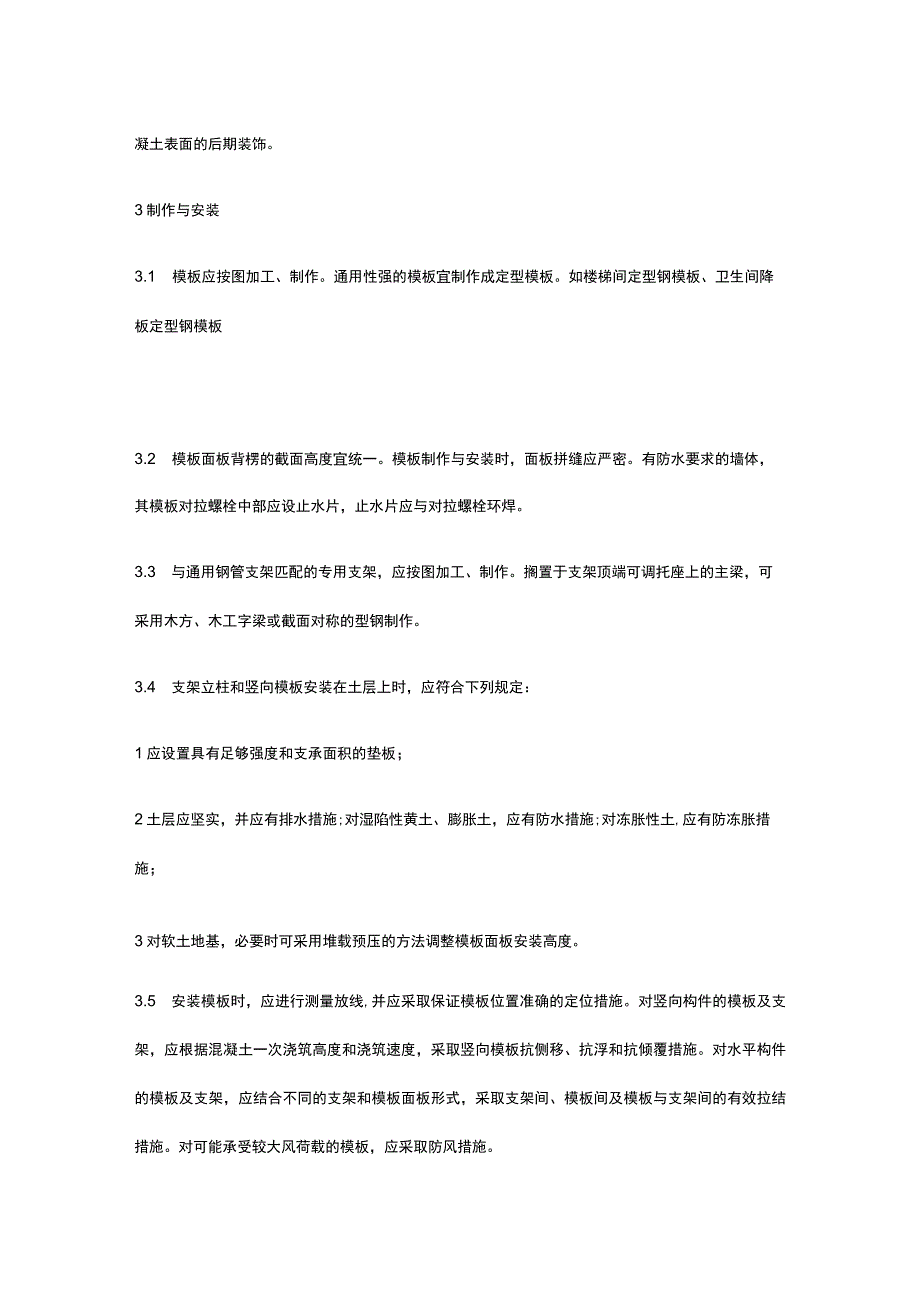

模板工程质量控制要点全套.docx_第3页
第3页 / 共10页
模板工程质量控制要点全套.docx_第4页
第4页 / 共10页
模板工程质量控制要点全套.docx_第5页
第5页 / 共10页
模板工程质量控制要点全套.docx_第6页
第6页 / 共10页
模板工程质量控制要点全套.docx_第7页
第7页 / 共10页
模板工程质量控制要点全套.docx_第8页
第8页 / 共10页
模板工程质量控制要点全套.docx_第9页
第9页 / 共10页
模板工程质量控制要点全套.docx_第10页
第10页 / 共10页
亲,该文档总共10页,全部预览完了,如果喜欢就下载吧!
资源描述

《模板工程质量控制要点全套.docx》由会员分享,可在线阅读,更多相关《模板工程质量控制要点全套.docx(10页珍藏版)》请在第壹文秘上搜索。

1、模板工程质量控制要点全套1 一般规定1.1 模板工程主要包括模板和支架两部分。模板面板、支承面板的次楞和主楞以及对拉螺栓等组件统称为模板。模板背侧的支承(撑)架和连接件等统称为支架或模板支架。1.2 模板工程应编制专项施工方案。滑模、爬模等工具式模板工程及高大模板支架工程的专项施工方案,应进行技术论证。注:模板工程专项施工方案一般包括下列内容:模板及支架的类型;模板及支架的材料要求;模板及支架的计算书和施工图;模板及支架安装、拆除相关技术措施;施工安全和应急措施(预案);文明施工、环境保护等技术要求。模板工程及支撑体系危险性较大的分部分项工程范围:(一)各类工具式模板工程:包括滑模、爬模、飞模

2、、隧道模等工程。(二)混凝土模板支撑工程:搭设高度5m及以上,或搭设跨度IOm及以上,或施工总荷载(荷载效应基本组合的设计值,以下简称设计值)IokN/m2及以上,或集中线荷载(设计值)15kNm及以上,或高度大于支撑水平投影宽度且相对独立无联系构件的混凝土模板支撑工程。(三)承重支撑体系:用于钢结构安装等满堂支撑体系。超过一定规模的危险性较大的分部分项工程范围,需进行专家论证:(一)各类工具式模板工程:包括滑模、爬模、飞模、隧道模等工程。(二)混凝土模板支撑工程:搭设高度8m及以上,或搭设跨度18m及以上,或施工总荷载(设计值)15kNm2及以上,或集中线荷载(设计值)20kNm及以上。(三

3、)承重支撑体系:用于钢结构安装等满堂支撑体系,承受单点集中荷载7kN及以上。据施工过程中的各种工况进行设计,应具有足够的承载力和刚度,并应保证其整体稳固性。1.3 模板及支架应根据施工过程中的各种工况进行设计,应具有足够的承载力和刚度,并应保证其整体稳固性。14模板及支架应保证工程结构和构件各部分形状、尺寸和位置准确,且应便于钢筋安装和混凝土浇筑、养护。2材料2.1 模板及支架材料的技术指标应符合国家现行有关标准的规定。2.2 模板及支架宜选用轻质、高强、耐用的材料。连接件直选用标准定型产品。目前,国内建筑行业现浇混凝土施工的模板多使用木材作主、次楞、竹(木)胶合板作面板,但木材的大量使用不利

4、于保护国家有限的森林资源,而且周转使用次数少的不耐用的木质模板在施工现场将会造成大量建筑垃圾,应引起重视。为符合四节一环保”的要求,应提倡以钢代木,即提倡采用轻质、高强、耐用的模板材料,如铝合金和增强塑料等。支架材料宜选用钢材或铝合金等轻质高强的可再生材料,不提倡采用木支架。连接件将面板和支架连接为可靠的整体,采用标准定型连接件有利于操作安全、连接可靠和重复使用。2.3 接触混凝土的模板表面应平整,并应具有良好的耐磨性和硬度;清水混凝土模板的面板材料应能保国兑模后所需的饰面效果。2.4 脱模剂应能有效减小混凝土与模板间的吸附力,并应有一定的成膜强度,且不应影响脱模后混凝土表面的后期装饰。3制作

5、与安装3.1 模板应按图加工、制作。通用性强的模板宜制作成定型模板。如楼梯间定型钢模板、卫生间降板定型钢模板3.2 模板面板背楞的截面高度宜统一。模板制作与安装时,面板拼缝应严密。有防水要求的墙体,其模板对拉螺栓中部应设止水片,止水片应与对拉螺栓环焊。3.3 与通用钢管支架匹配的专用支架,应按图加工、制作。搁置于支架顶端可调托座上的主梁,可采用木方、木工字梁或截面对称的型钢制作。3.4 支架立柱和竖向模板安装在土层上时,应符合下列规定:1应设置具有足够强度和支承面积的垫板;2土层应坚实,并应有排水措施;对湿陷性黄土、膨胀土,应有防水措施;对冻胀性土,应有防冻胀措施;3对软土地基,必要时可采用堆

6、载预压的方法调整模板面板安装高度。3.5 安装模板时,应进行测量放线,并应采取保证模板位置准确的定位措施。对竖向构件的模板及支架,应根据混凝土一次浇筑高度和浇筑速度,采取竖向模板抗侧移、抗浮和抗倾覆措施。对水平构件的模板及支架,应结合不同的支架和模板面板形式,采取支架间、模板间及模板与支架间的有效拉结措施。对可能承受较大风荷载的模板,应采取防风措施。3.6 对跨度不小于4m的梁、板,其模板施工起拱高度宜为梁、板跨度的l1000310000起拱不得减少构件的截面高度。3.7 采用扣件式钢管作模板支架时,支架搭设应符合下列规定:1模板支架搭设所采用的钢管、扣件规格,应符合设计要求;立杆纵距、立杆横

7、距、支架步距以及构造要求,应符合专项施工方案的要求。2立杆纵S巨、立杆横距不应大于L5m,支架步距不应大于2.0m;立杆纵向不讨S向宜设置扫地杆,纵向扫地杆距立杆底部不宜大于20Omm,横向扫地杆宜设置在纵向扫地杆的下方;立杆底部宜设置底座或垫板。3立杆接长除顶层步距可采用搭接外,其余各层步距接头应采用对接扣件连接,两个相邻立杆的接头不应设置在同一步距内。4立杆步距的上下两端应设置双向水平杆,水平杆与立杆的交错点应采用扣件连接,双向水平杆与立杆的连接扣件之间的距离不应大于150mm。5支架周边应连续设置竖向剪刀撑。支架长度或宽度大于6m时,应设置中部纵向或横向的竖向剪刀撑,剪刀撑的间距和单幅剪

8、刀撑的宽度均不宜大于8m,剪刀撑与水平杆的夹角宜为45。60。;支架高度大于3倍步距时,支架顶部宜设置一道水平剪刀撑,剪刀撑应延伸至周边。6立杆、水平杆、剪刀撑的搭接长度,不应小于0.8m.且不应少于2个扣件连接,扣件盖板边缘至杆端不应小于IOmm07扣件螺栓的拧紧力矩不应小于40N.m,且不应大于65N.m。8支架立杆搭设的垂直偏差不宜大于l200o3.8 采用扣件式钢管作高大模板支架时,支架搭设除应符合本规范第3.7条的规定外,尚应符合下列规定:1宜在支架立杆顶端插入可调托座,可调托座螺杆外径不应小于36mm,螺杆插入钢管的长度不应小于15Omm,螺杆伸出钢管的长度不应大于30Omm,可调

9、托座伸出顶层水平杆的悬臂长度不应大于500mm;2立杆纵距、横距不应大于1.2m,支架步距不应大于1.8m;3立杆顶层步距内采用搭接时,搭接长度不应小于1m,且不应少于3个扣件连接;4立杆纵向和横向应设置扫地杆,纵向扫地杆距立杆底部不宜大于200mm;5宜设置中部纵向或横向的竖向剪刀撑,剪刀撑的间距不宜大于5m;沿支架高度方向搭设的水平剪刀撑的间距不宜大于6m;6立杆的搭设垂直偏差不宜大于1/200,且不宜大于100mm;7应根据周边结构的情况,采取有效的连接措施加强支架整体稳固性。3.9 采用碗扣式、盘扣式或盘销式钢管架作模板支架时,支架搭设应符合下列规定:1碗扣架、盘扣架或盘销架的水平杆与

10、立柱的扣接应牢靠,不应滑脱;2立杆上的上、下层水平杆间距不应大于1.8m;3插入立杆顶端可调托座伸出顶层水平杆的悬臂长度不应大于65Omm,螺杆插入钢管的长度不应小于15Omm,其直径应满足与钢管内径间隙不大于6mm的要求。架体最顶层的水平杆步距应比标准步距缩小T节点间距;4立柱间应设置专用斜杆或扣件钢管斜杆加强模板支架。3.10 采用门式钢管架搭设模板支架时,应符合现行行业标准建筑施工门式钢管脚手架安全技术规范JGI128的有关规定,当支架高度较大或荷载较大时,主立杆钢管直径不宜小于48mm,并应设水平加强杆。3.11 支架的竖向斜撑和水平斜撑应与支架同步搭设,支架应与成型的混凝土结构拉结。

11、钢管支架的竖向斜撑和水平斜撑的搭设,应符合国家现行有关钢管脚手架标准的规定。3.12 对现浇多层、高层混凝土结构,上、下楼层模板支架的立杆宜对准。模板及支架杆件等应分散堆放。3.13 模板安装应保证混凝土结构构件各部分形状、尺寸和相对位置准确,并应防止漏浆。3.14 模板安装应与钢筋安装配合进行,梁柱节点的模板宜在钢筋安装后安装。3.15 模板与混凝土接触面应清理干净并涂刷脱模剂,脱模剂不得污染钢筋和混凝土接槎处。3.16 后浇带的模板及支架应独立设置。后浇带模板及支架由于施工中留置时间较长,不能与相邻的混凝土模板及支架同时拆除,且不宜拆除后二次支撑,故制定施工方案时应考虑独立设置,使其装拆方

12、便,且不影响相邻混凝土结构的质量。4拆除与维护4.1模板拆除时,可采取先支的后拆、后支的先拆,先拆非承重模板、后拆承重模板的顺序,并应从上而下进行拆除。4. 2底模及支架应在混凝土强度达到设计要求后再拆除:当设计无具体要求时,同条件养护的混凝土立方体试件抗压强度应符合表4.5.2的规定。4.3 当混凝土强度能保证其表面及棱角不受损伤时,方可拆除侧模。4.4 多个楼层间连续支模的底层支架拆除时间,应根据连续支模的楼层间荷载分配和混凝土强度的增长情况确定。4.5 快拆支架体系的支架立杆间距不应大于2m.拆模时,应保留立杆并顶托支承楼板,拆模时的混凝土强度可按本规范表4.5.2中构件跨度为2m的规定

13、确定。4.6 后张预应力混凝土结构构件,侧模宜在预应力筋张拉前拆除;底模及支架不应在结构构件建立预应力前拆除。4.7 拆下的模板及支架杆件不得抛掷,应分散堆放在指定地点,并应及时清运。4.8 模板拆除后应将其表面清理干净,对变形和损伤部位应进行修复。5质量验收5.1模板安装应符合下列规定:1模板的接缝应严密;2模板内不应有杂物、积水或冰雪等;3模板与混凝土的接触面应平整、清洁;4用作模板的地坪、胎膜等应平整、清洁,不应有影响构件质量的下沉、裂缝、起砂或起鼓;5对清水混凝土及装饰混凝土构件,应使用能达到设计效果的模板。检查数量:全数检查。检验方法:观察。5.2 隔离剂的品种和涂刷方法应符合施工方

14、案的要求。隔离剂不得影响结构性能及装饰施工;不得沾污钢筋、预应力筋、预埋件和混凝土接槎处;不得对环境造成污染。隔离剂主要功能为帮助模板顺利脱模,此外还具有保护混凝土结构的表面质量、增加模板的周转使用次数.降低工程成本等功能。隔离剂的品种、性能和涂刷方法应在施工方案中加以规定。选择隔离剂时,应避免使用可能会对混凝土结构受力性能和耐久性造成不利影响(如对混凝土中钢筋具有腐蚀性)的隔离剂,或影响混凝土表面后期装修(如使用废机油等)的隔离剂。工程实践中,当有条件时,隔离剂宜在支模前涂刷,当受施工条件限制或支模工艺不同时,也可现场涂刷。现场涂刷隔离剂容易沾污钢筋、预埋件和混凝土接槎处,可能会对混凝土结构

15、受力性能造成不利影响,故应采取适当措施加以避免。检查数量:全数检查。检验方法:检查质量证明文件;观察。5.3 对梁、板起拱的检查验收应注意起拱后的构件截面高度问题。少数施工单位对硬的机理、作用理解不准确,在模板起拱的同时将梁的高度或板的厚度减少,使构件截面高度受到影响,故国家标准混凝土结构工程施工规范GB50666规定起拱不得减少构件截面高度,执行本条时应注意检查梁板在跨中部位侧模的高度。检查数量:在同一检验批内,对梁,跨度大于18m时应全数检查。跨度不大于18m时应抽查构件数量的10%,且不应少于3件;对板.应按有代表性的自然间抽查10%,且不应少于3问:对大空间结构。板可按纵、横轴线划分检

16、查面。抽查10%,且不应少于3面。检验方法:水准仪或尺量。5.4 现浇混凝土结构多层连续支模应符合施工方案的规定,上下层模板支架的竖杆宜对准。竖杆下垫板的设置应符合施工方案的要求。为安全计,根据施工经验,最少应为2层。检查数量:全数检查。检验方法:观察。5.5 固定在模板上的预埋件和预留孔洞不得遗漏,且应安装牢固。有抗渗要求的混凝土结构中的预埋件,应按设计及施工方案的要求采取防渗措施。预埋件和预留孔洞的位置应满足设计和施工方案的要求。当设计无具体要求时,其位置偏差应符合表4.2.9的规定。检查数量:在同一检验批内,对梁、柱和独立基础,应抽查构件数量的10%,且不应少于3件;对墙和板,应按有代表性的自然间抽查
