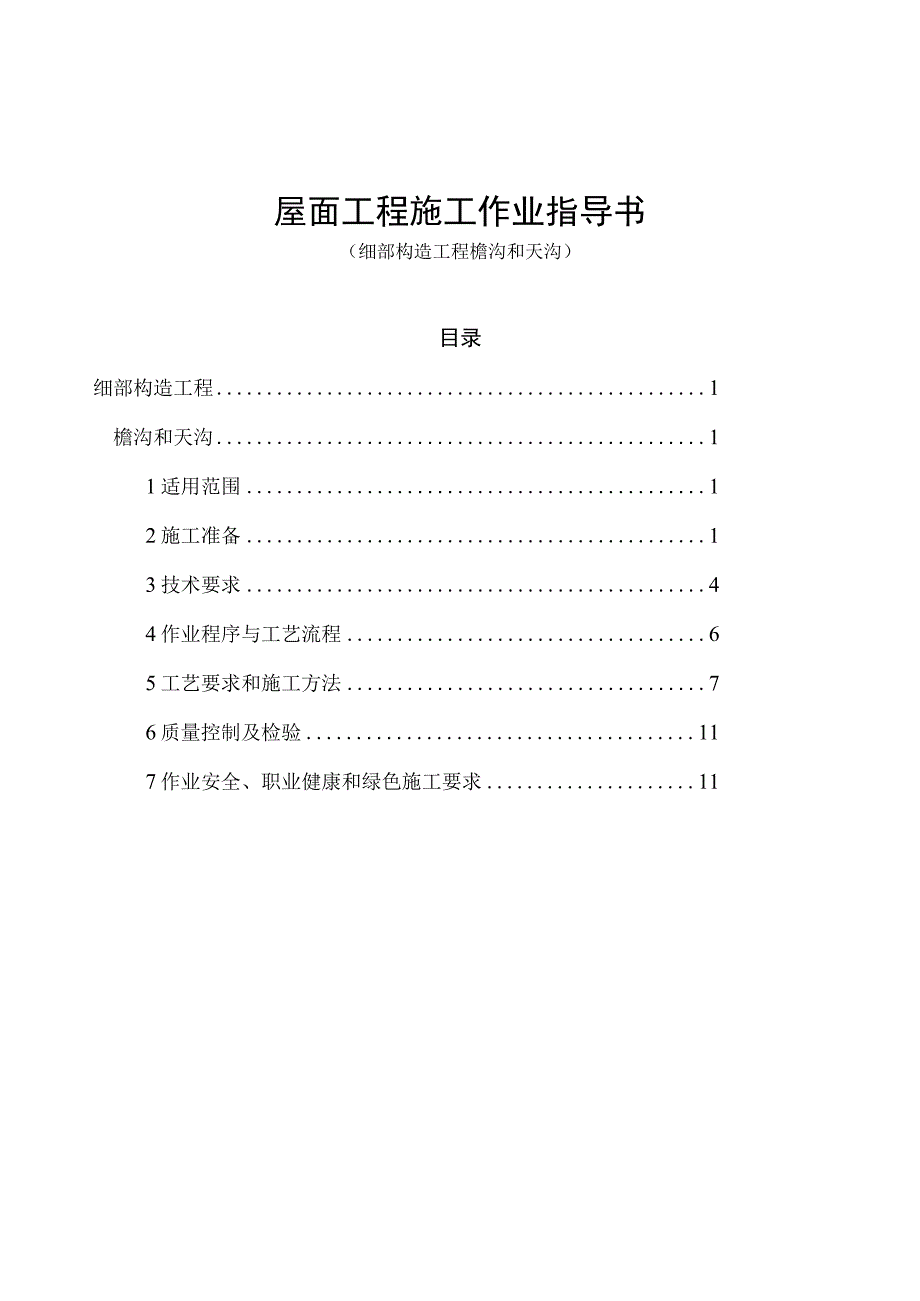

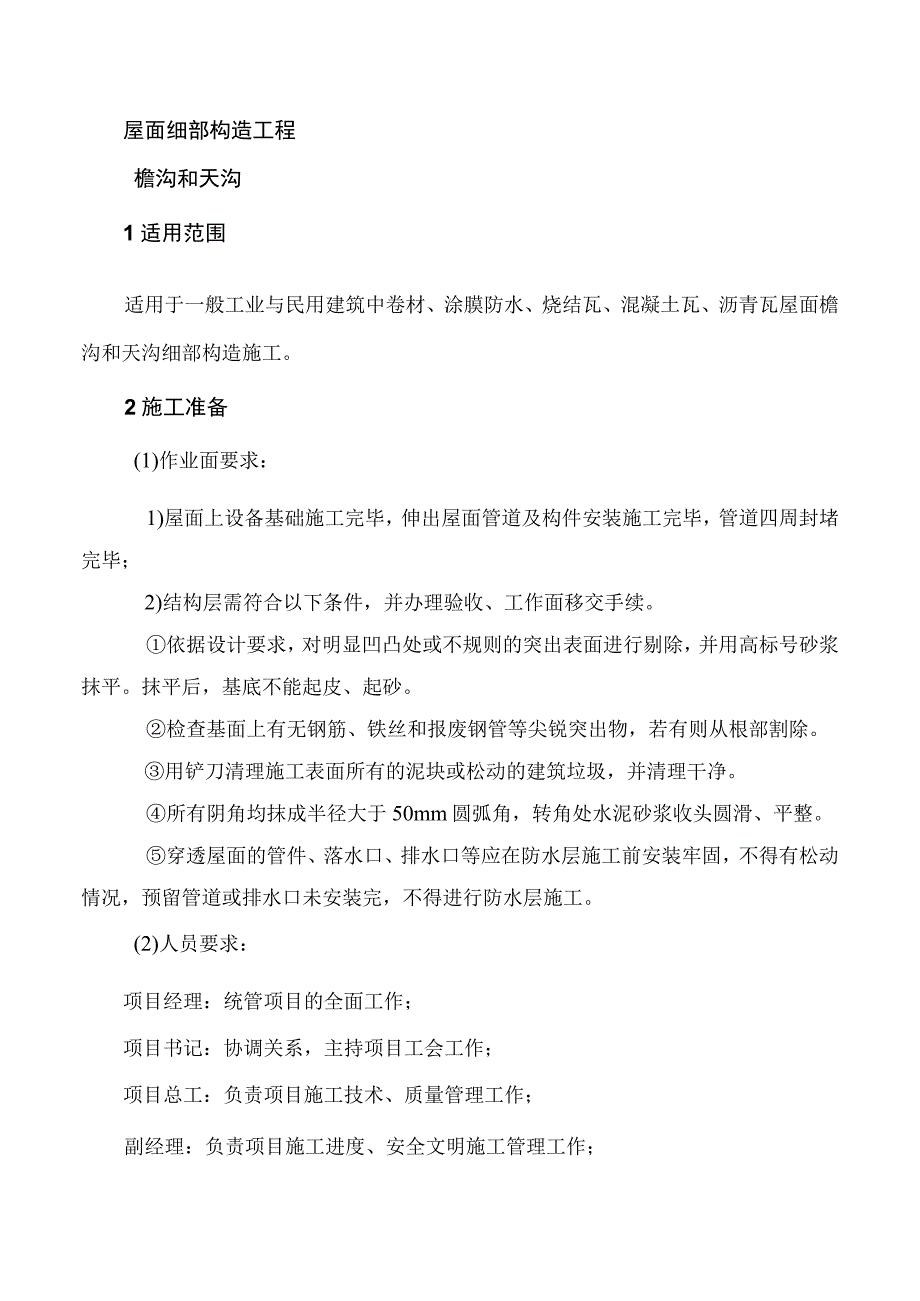

1、屋面工程施工作业指导书（细部构造工程檐沟和天沟）目录细部构造工程1檐沟和天沟11适用范围12施工准备13技术要求44作业程序与工艺流程65工艺要求和施工方法76质量控制及检验117作业安全、职业健康和绿色施工要求11屋面细部构造工程檐沟和天沟1适用范围适用于一般工业与民用建筑中卷材、涂膜防水、烧结瓦、混凝土瓦、沥青瓦屋面檐沟和天沟细部构造施工。2施工准备(1)作业面要求：1)屋面上设备基础施工完毕，伸出屋面管道及构件安装施工完毕，管道四周封堵完毕；2)结构层需符合以下条件，并办理验收、工作面移交手续。依据设计要求，对明显凹凸处或不规则的突出表面进行剔除，并用高标号砂浆抹平。抹平后，基底不能起皮

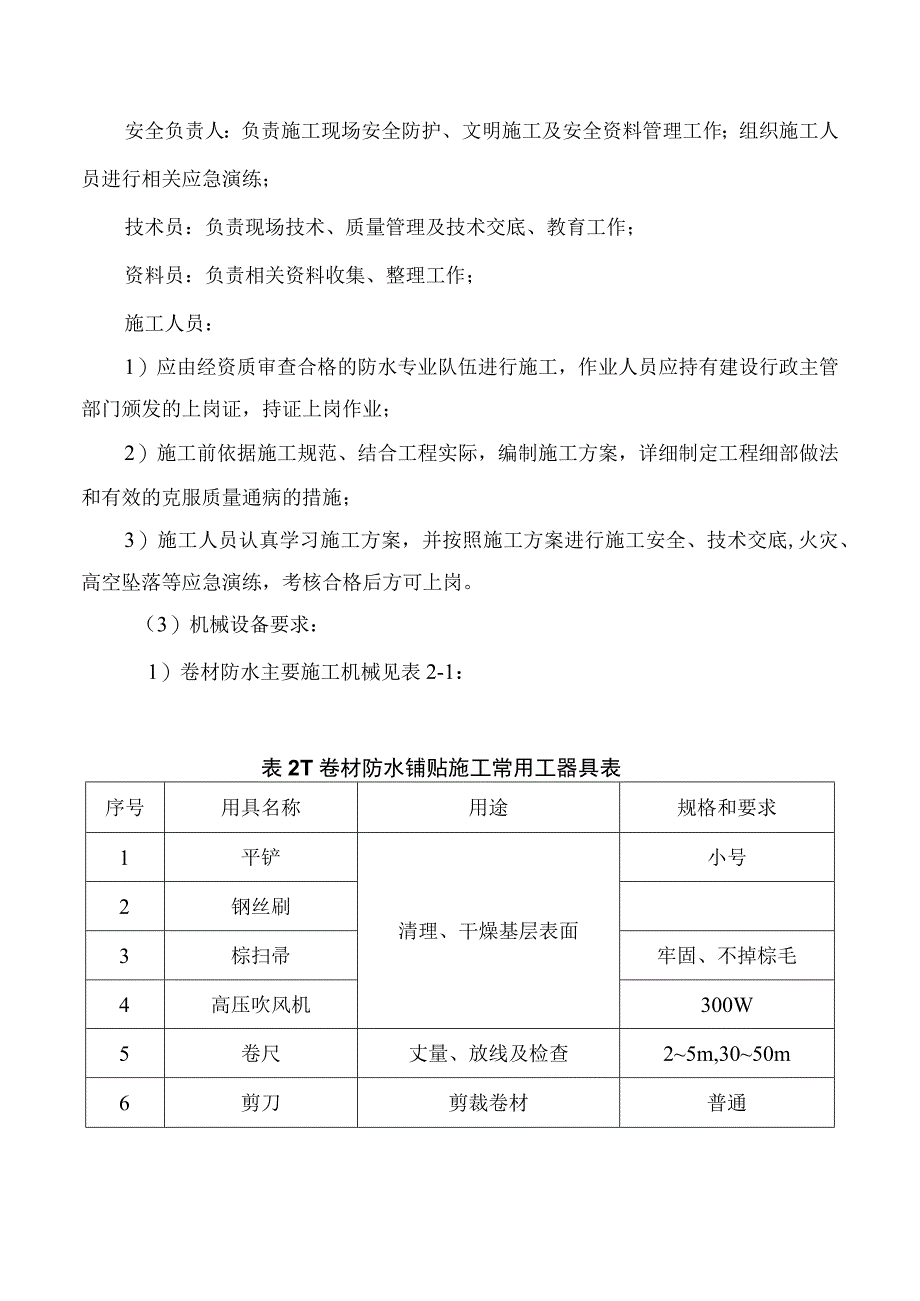

2、、起砂。检查基面上有无钢筋、铁丝和报废钢管等尖锐突出物，若有则从根部割除。用铲刀清理施工表面所有的泥块或松动的建筑垃圾，并清理干净。所有阴角均抹成半径大于50mm圆弧角，转角处水泥砂浆收头圆滑、平整。穿透屋面的管件、落水口、排水口等应在防水层施工前安装牢固，不得有松动情况，预留管道或排水口未安装完，不得进行防水层施工。(2)人员要求：项目经理：统管项目的全面工作；项目书记：协调关系，主持项目工会工作；项目总工：负责项目施工技术、质量管理工作；副经理：负责项目施工进度、安全文明施工管理工作；安全负责人：负责施工现场安全防护、文明施工及安全资料管理工作；组织施工人员进行相关应急演练；技术员：负责现
3、场技术、质量管理及技术交底、教育工作；资料员：负责相关资料收集、整理工作；施工人员：1）应由经资质审查合格的防水专业队伍进行施工，作业人员应持有建设行政主管部门颁发的上岗证，持证上岗作业；2）施工前依据施工规范、结合工程实际，编制施工方案，详细制定工程细部做法和有效的克服质量通病的措施；3）施工人员认真学习施工方案，并按照施工方案进行施工安全、技术交底,火灾、高空坠落等应急演练，考核合格后方可上岗。（3）机械设备要求：1）卷材防水主要施工机械见表2-1：表2T卷材防水铺贴施工常用工器具表序号用具名称用途规格和要求1平铲清理、干燥基层表面小号2钢丝刷3棕扫帚牢固、不掉棕毛4高压吹风机300W5卷
4、尺丈量、放线及检查25m,3050m6剪刀剪裁卷材普通7手持压辑卷材接缝和立面滚压40mm长25Omm8大型压辐卷材大面滚压重3050Kg9油漆刷接缝、节点涂胶粘剂毛刷厚、软，不掉毛10手持汽油喷灯节点、搭接缝施工3L11扁头热风枪加热搭接缝粘胶层加工配置专用12液化气钢瓶火焰喷枪汽源配套一个或多个13电动搅拌器搅拌胶粘剂等300W14磅秤配制胶粘剂50Kg说明：应根据设计铺贴形式、使用材料、粘结方式、项目的施工组织、操作方式、当地操作习惯等，分别准备施工用具。（2）材料要求：1）卷材防水材料现场使用的防水卷材和胶粘剂的品种、牌号及胶粘剂的配合比，必须符合设计要求和产品标准的规定。防水卷材的物
5、理性能应符合表2-2的要求。表2-2防水卷材物理性能项目性能要求聚酯毡胎体玻纤胎体聚乙烯胎体拉力（N50mm）2450纵向2350,横向2250100延伸率（）最大拉力时，30断裂时，200耐热度（C,2h）SBS卷材90,APP卷材110,无滑动、流淌、滴落PEE卷材90,无流淌、起泡低温柔度（C）SBS卷材一18,APP卷材一5,PEE卷材一10。3mm厚r=15mm;4mm厚r=25mm；3s弯180,无裂纹不透水性压力(Mpa)0.30.220.3保持时间30(min)1.SBS-弹性体改性沥青防水卷材；2.APP-塑性体改性沥青防水卷材；3.PEE-改性沥青聚乙烯胎防水卷材。2）涂膜
6、防水材料：进场的防水涂料和胎体增强材料抽样复验应符合下列规定：a同一规格、品种的防水涂料不，每IOt为一批，足IOt者按一批进行抽样。胎体增强材料，每3000f为一批，不足3000in2者按一批进行抽样；b防水涂料和胎体增强材料的物理性能检验，全部指标达到标准规定时，即为合格。进场的防水涂料和胎体增强材料物理性能应检验下列项目：a高聚物改性沥青防水涂料：固体含量，耐热性，低温柔性，不透水性，延伸性或抗裂性；b合成高分子防水涂料和聚合物水泥防水涂料：拉伸强度，断裂伸长率，低温柔性，不透水性，固体含量；C胎体增强材料：拉力和延伸率。防水涂料和胎体增强材料的贮运、保管应符合下列规定：a防水涂料包装容
7、器必须密封，容器表面应标明涂料名称、生产厂名、执行标准号、生产日期和产品有效期，并分类存放；b反应型和水乳型涂料贮运和保管环境温度不宜低于5；C溶剂型涂料贮运和保管环境温度不宜低于0,并不得日晒、碰撞和渗漏;保管环境应干燥、通风，并远离火源。仓库内应有消防设施；d胎体增强材料贮运、保管环境应干燥、通风，并远离火源。3技术要求（1）卷材、涂膜防水屋面1）檐沟和天沟的防水层下应增设附加层，附加层伸入屋面的宽度不小于250mm；2）檐沟防水层和附加层应由沟底翻上至外侧顶部，卷材收头应用金属压条钉压，并用密封材料封严，涂膜收头应用防水涂料多遍涂刷；3）檐沟外侧下端应做鹰嘴或滴水槽；4）檐沟外侧高于屋面
8、结构板时，应设置溢水口。檐沟、天沟细部构造见图3-1、3-2o图3-1檐沟、天沟细部构造图3-2内檐沟细部构造1一卷材防水层；2一卷材附加层；3密封材料密封：4 一找平层；注一使用防水材料不同收 头做法不同，参见泛 水构造。（2）烧结瓦、混凝土瓦屋面1）檐沟和天沟的防水层下应增设附加层，附加层伸入屋面的宽度不小于500mm；2）檐沟和天沟防水层伸入瓦内的宽度不应小于150mm,并应与屋面防水层或防水垫层顺流水方向搭接；3）檐沟防水层和附加层应由沟底翻上至外侧顶部，卷材收头应用金属压条钉压，并用密封材料封严，涂膜收头应用防水涂料多遍涂刷；4）烧结瓦、混凝土瓦伸入檐沟、天沟内的长度，宜为50mm7
9、OnIn1。细部构造见图3-3o图3-3烧结瓦、混凝土瓦屋面檐沟和天沟构造（3）沥青瓦屋面1）檐沟和天沟的防水层下应增设附加层，附加层伸入屋面的宽度不小于500mm；2）檐沟防水层伸入瓦内的宽度不应小于15Onlnb并应与屋面防水层或防水垫层顺流水方向搭接；3）檐沟防水层和附加层应由沟底翻上至外侧顶部，卷材收头应用金属压条钉压，并用密封材料封严，涂膜收头应用防水涂料多遍涂刷；4）沥青瓦伸入檐沟内的长度宜为IOmm20三i;5）天沟采用搭接式或编织式铺设时，沥青瓦下应增设不小于100Onlm宽的附加层；6）天沟采用敞开式铺设时，在防水层或防水垫层上应铺设厚度不小于0.4511三的防锈金属板材，沥
10、青瓦与金属板材应顺水流方向搭接，搭接缝应用沥青基胶结材料粘结，搭接宽度不应小于100mIn。细部构造见图3-4。图3-4沥青瓦屋面天沟（4）金属檐沟、天沟金属檐沟、天沟的伸缩缝间距不宜大于30米；内檐沟及内天沟应设置溢流口或溢流系统，沟内按0.5%找坡。4作业程序与工艺流程(1)作业程序作业准备一样板制作一保温层一找坡层一找平层一附加层一防水层一蓄水试验一保护层一质量验收(2)工艺流程作业准备样板制作质量验收图4-1工艺流程图5工艺要求和施工方法（1）作业准备1）结构层已通过检查验收，质量符合设计和规范规定；2）施工所需的各种材料已按计划进入现场，并经验收；3）编制好施工方案并进行施工技术交底
11、，胶结料配合比及其性能通过试验检查、满足设计指标、符合规范规定。（2）样板制作（3）保温层1）基层清理：预制或现浇混凝土结构层表面，应将杂物、灰尘清理干净;2）弹线找坡：按设计坡度及流水方向，找出屋面坡度走向，确定保温层的厚度范围；3）管根固定：穿结构的管根在保温层施工前，应用细石混凝土塞堵密实;4）隔气层施工：24道工序完成后，设计有隔气层要求的屋面，应按设计做隔气层，涂刷均匀无漏刷；5）保温层铺设：板块状保温层铺设：干铺板块状保温层：直接铺设在结构层或隔气层上，分层铺设时上下两层板块缝应错开，表面两块相邻的板边厚度应一致。一般在块状保温层上用松散料湿作找坡。（4）找坡层D结构找坡：混凝土屋
12、面宜采用结构找坡，坡度不宜大于3%（具体各地规范不同）；2）材料找坡：采用材料找坡，坡度宜为2%；檐沟、天沟纵向坡度不应小于1机沟底水落差不得超过200mm；水落口周围直径50Omm范围内坡度不应小于5%o（5）找平层D基层清理：将结构层、保温层上表面的松散杂物清扫干净，凸出基层表面的灰渣等粘结杂物要铲平，不得影响找平层的有效厚度；2）管根封堵：大面积做找平层前，应先将出屋面的管根、变形缝、屋面暖沟墙根部处理好。3）抹水泥砂浆找平层： 洒水湿润：抹找平层水泥砂浆前，应适当洒水湿润基层表面，主要是利于基层与找平层的结合，但不可洒水过量，以免影响找平层表面的干燥，防水层施工后窝住水气，使防水层产生
13、空鼓。所以洒水达到基层和找平层能牢固结合为度； 贴点标高、冲筋：根据坡度要求，拉线找玻，一般按l2m贴点标高（贴灰饼），铺抹找平砂浆时，先按流水方向以间距l2m冲筋，并设置找平层分格缝，宽度一般为20m并且将缝与保温层连通，分格缝最大间距为6m； 铺装水泥砂浆分格块装灰、铺平，用刮扛靠冲筋条刮平，找坡后用木抹子槎平，铁抹子压光。待浮水沉失后，人踏上去有脚印但不下陷为度，再用铁抹子压第二遍即可交活。找平层水泥砂浆一般配合比为1：3,拌合稠度控制在7cm； 养护：找平层抹平、压实以后24h可浇水养护，一般养护期为7d,经干燥后铺设防水层。（6）附加层天沟附加层为整体铺设，附加层宜采用厚度不大于3m
14、m的卷材，先按细部形状剪裁试铺合适，基层涂刷一道密封材料，手持汽油喷灯烘烤有热熔胶的一面、呈熔融状态时立即铺贴到位、压实粘牢。（7）防水层1）检查找平层施工质量、分格和细部处理情况、以及干燥程度，清扫干净基层表面的尘土、杂物；2）在合格的基层表面喷（涂）基层处理剂。基层处理剂应与面层卷材的材性相容。高聚物改性沥青卷材的基层处理剂宜由卷材提供商配套供应，使用应遵照产品说明书中的技术要求；基层处理剂可采取喷或刷涂的施工方法，涂层要薄而均匀、颜色一致，不得有空白、麻点和气泡；大面积喷（刷）涂屋面基层处理剂前，应先对屋面节点、周边、拐角等处先行涂刷，以保证这些边、角处涂刷均匀，既不出现基层处理剂堆积现象又避免少涂、漏涂；当喷（刷）涂两遍基层处理剂时，应在第一遍干燥后方可进行第二遍喷（刷）涂作业；待最后一遍基层处理剂干燥后，方可铺贴卷材；3）“热熔法”铺贴热熔型防水卷材热熔型卷材在工厂生产过程中就在其底面涂有一层软化点较高的改性沥青热熔胶，现场施工无需涂刷胶粘剂和掀剥隔离纸、只需烘烤熔化热熔胶即可直接与基层粘贴.热熔型卷材可采用“满粘法”和“条粘法”与基层粘结。厚度小于3mm的高聚物改性沥青防水卷材严禁采用热熔法施工；宜在清扫干净的基层上涂刷基层处理剂，基层处理剂按防水卷材产品说明书选择和使用；涂刷基层处理剂后宜经8h以上干燥方可
