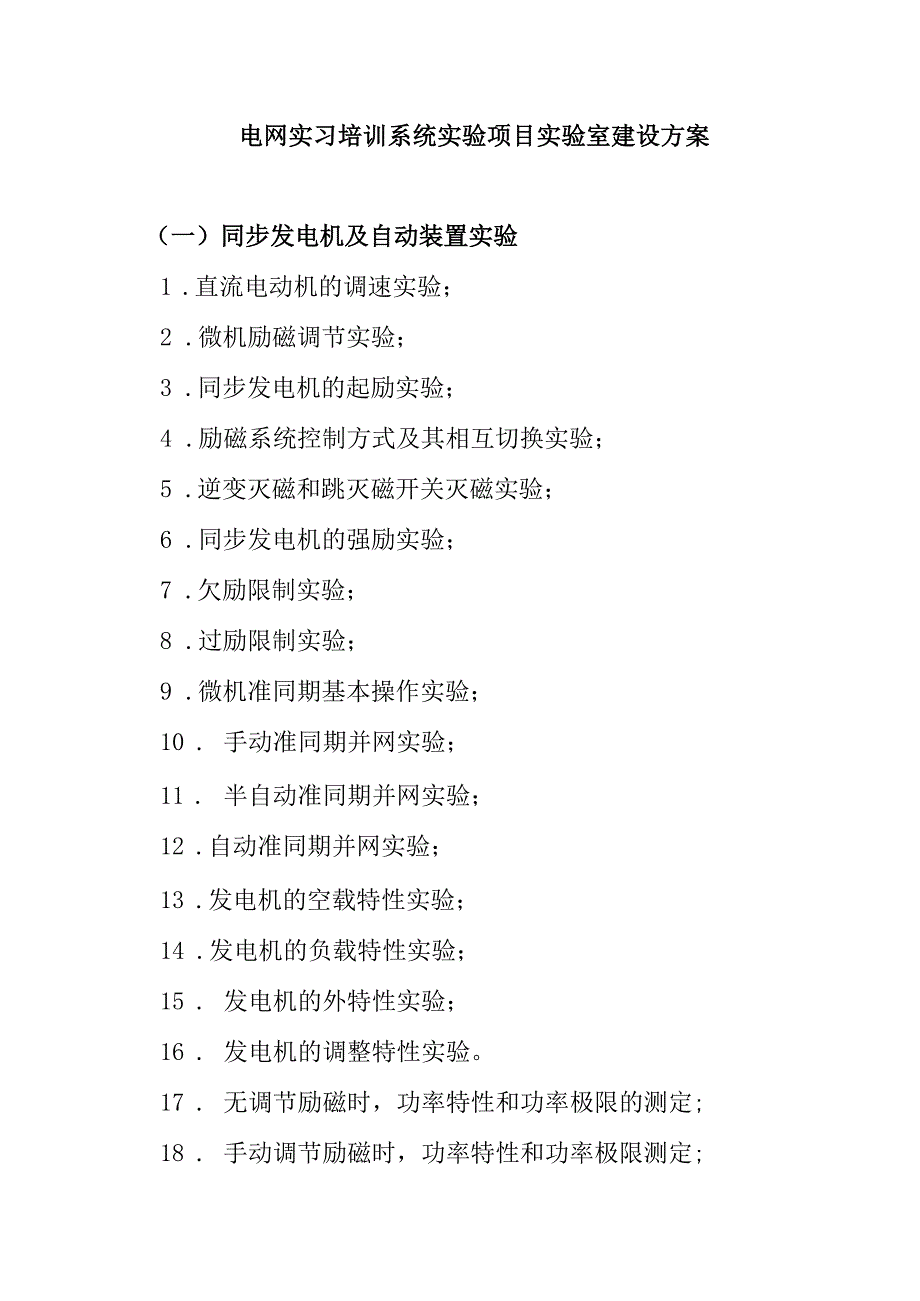

1、电网实习培训系统实验项目实验室建设方案（一）同步发电机及自动装置实验1 .直流电动机的调速实验；2 .微机励磁调节实验；3 .同步发电机的起励实验；4 .励磁系统控制方式及其相互切换实验；5 .逆变灭磁和跳灭磁开关灭磁实验；6 .同步发电机的强励实验；7 .欠励限制实验；8 .过励限制实验；9 .微机准同期基本操作实验；10 .手动准同期并网实验；11 .半自动准同期并网实验；12 .自动准同期并网实验；13 .发电机的空载特性实验；14 .发电机的负载特性实验；15 .发电机的外特性实验；16 .发电机的调整特性实验。17 .无调节励磁时，功率特性和功率极限的测定;18 .手动调节励磁时，功

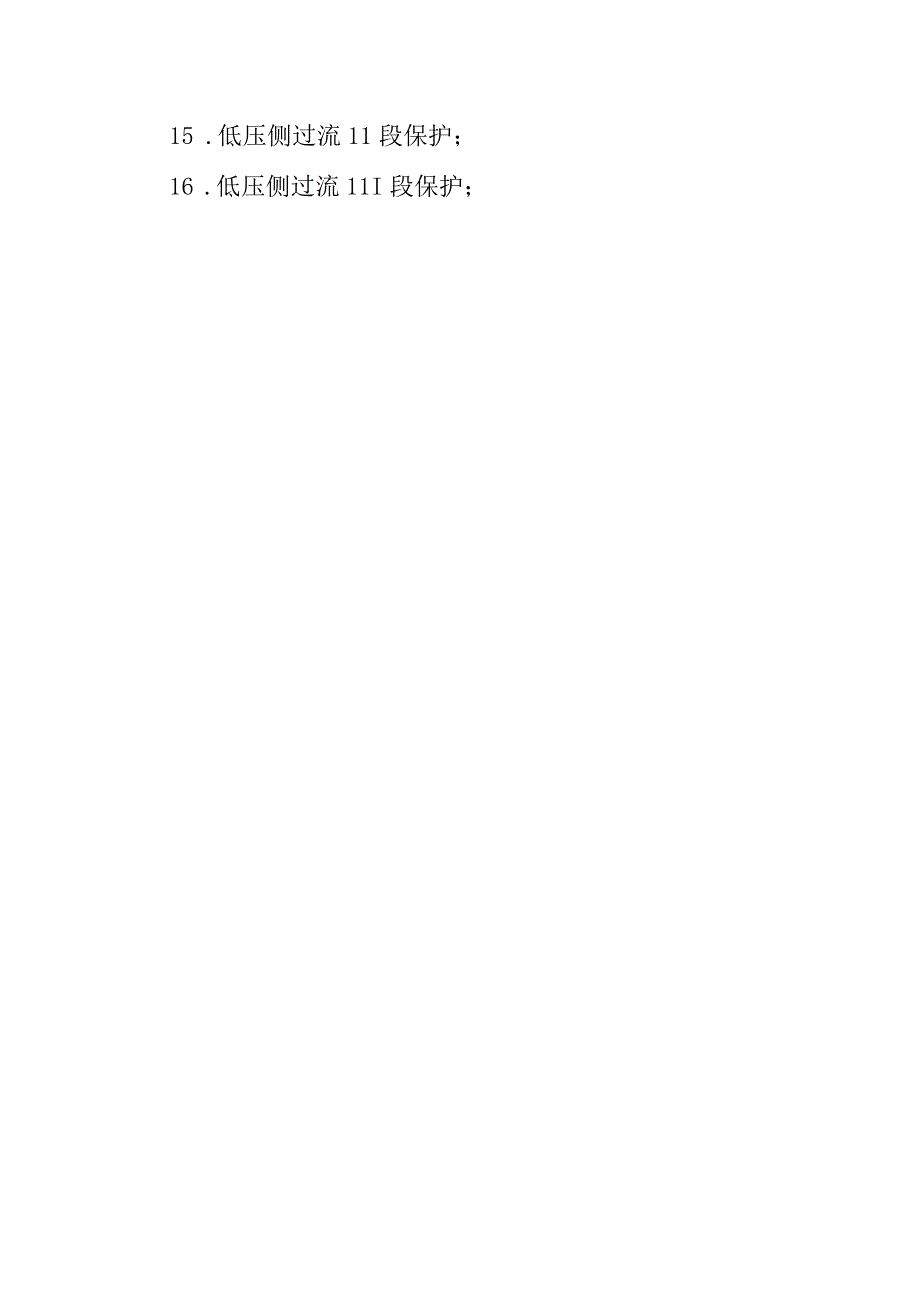

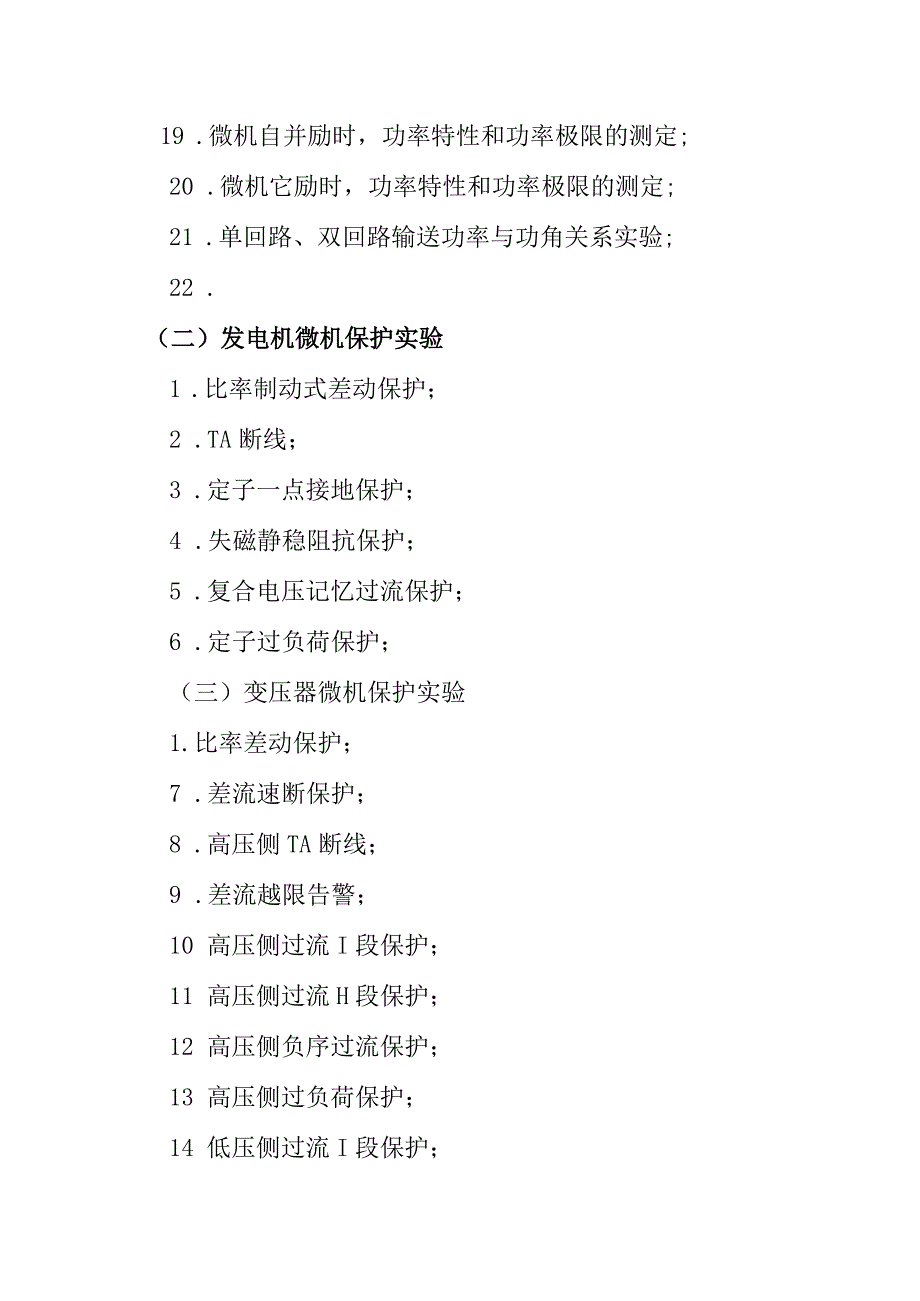

2、率特性和功率极限测定;19 .微机自并励时，功率特性和功率极限的测定;20 .微机它励时，功率特性和功率极限的测定;21 .单回路、双回路输送功率与功角关系实验;22 .（二）发电机微机保护实验1 .比率制动式差动保护；2 .TA断线；3 .定子一点接地保护；4 .失磁静稳阻抗保护；5 .复合电压记忆过流保护；6 .定子过负荷保护；（三）变压器微机保护实验1.比率差动保护；7 .差流速断保护；8 .高压侧TA断线；9 .差流越限告警；10 高压侧过流I段保护；11 高压侧过流H段保护；12 高压侧负序过流保护；13 高压侧过负荷保护；14 低压侧过流I段保护；15 .低压侧过流11段保护；16
3、 .低压侧过流11I段保护；17 .低压侧负序过流保护；18 .低压侧过负荷保护；（四）输电线路微机保护实验1.相间距离I段保护；2 .相间距离口段保护；3 .相间距离HI段保护；4 .距离加速保护；5 .电流I段保护；6 .电流H段保护；7 .电流HI段保护；8 .过流加速保护；9 .三相一次重合闸；10 .过负荷保护；11 .低电压保护；12 .TV断线检测；13 .电流相序检测。（五）负荷变压器微机保护实验a.学习变压器保护中CT的接线方式；b.模拟变压器正常运行方式实验；c.模拟变压器中、低压侧短路实验；&微机保护的动作参数整定实验；e.空投变压器时涌流对变压器保护影响实验;f.变压器
4、内部短路、外部短路时的变压器微机差动保护实验；g.变压器内部短路、外部短路时的变压器微机后备保护实验；后备保护包括：过流、低电压起动过电流、复合电压过流；h.变压器主保护，后备保护的配合动作实验；i.模拟变压器瓦斯保护动作实验；j.发生接地故障时，接地故障保护（零序I段、11段零序过压过流实验）；k.改变制动特性拐点，对差动保护动作影响实验；（六）工厂变微机馈电保护1 .变压器保护实验1）模拟变压器短路实验；2）模拟变压器内部故障差动保护实验；3）模拟变压器外部故障实验；4）改变制动特性拐点，对差动保护动作影响实验。5）变压器主保护与后备保护配合实验2 .交流电动机及发电机组综合实验；D电动机
5、相间短路保护保护实验；2）电流速段保护灵敏度检查实验；3）电动机的过负荷保护实验；4）电动机的低电压保护实验；5）降压启动控制实验3 ,微机接地选线装置D不同相别单相接地短路实验。2）馈电线路单相接地发生后，装置能准确的选出接地线路并发出报警信号或跳闸。4 .母线保护装置DII段母线故障保护动作实验；2） I段母线故障保护动作实验；（七）微机厂用电源快切保护实验1.正向快动切实验；2 .反向快动切实验；3,残压切实验。（八）电力系统分析实验1.单回路稳态对称运行实验；3 .电力系统故障计算分析实验；4 .切机、切负荷稳定实验；5 .无调节励磁时功率特性及功率极限的测定；6 .手动调节励磁时功率
6、特性和功率极限的测定；7 .短路类型对电力系统暂态稳定性的影响实验；8 .故障切除时间对暂态稳定的影响实验；9 .有无强励磁对暂态稳定性影响实验；10 线路重合闸及其对系统暂态稳定性影响的实验；11 .同步发电机异步运行和再同步实验；12 .甩负荷实验；13 .单机带负荷实验；14 .单机带负荷与单机无穷大系统时频率特性实验15 .低周减载实验。（九）多机系统环网实验1 .电力系统运行方式实验；2 .切机、切负荷等稳定实验；3 .电力系统负荷调整实验；4 .电力系统潮流分析实验；5 .电力系统故障计算分析实验；6 .电力系统实时监控；7 .电力系统有功功率平衡和频率调整实验；8 .电力系统无功功率平衡和电压调整实验；9 .电力网的电压和功率分布实验；10 .遥控、遥测、遥信、遥调四遥实验。（十）电力监控自动化系统实验1 .电力系统实时监控实验；2 .报表及报警浏览；3 .遥测、遥信、遥控功能实验四、图5是由“4+1”系统和“电网实习培训系统”组成的一个复杂的“5+2”电力系统。该系统由两套实验系统在无穷大系统处相联而成，即可以独立运行又可以相互联系。4+1系统电网实训系统电力系统动态模拟综合实训系统设备清单序号型号及名称数量主要元馈
